CRT1-VAD04[][] / VDA02[][]

CRT1-VAD04[][] / VDA02[][]

產品特色
業界寬度最薄的類比子局模組！有助於節省設備及盤的使用空間
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

系列化生產的子局模組寬度達到業界最薄的15mm
e-CON接頭型也為最小等級的23mm，更節省空間

I/O介面以MIL接頭與e-CON接頭進行快速配線

只需簡單的開關設定即可啟動

智慧型的本體也具備Smart功能。
子局模組本體可收集安全系統的各種資訊，有助於減少TCO

名稱 規格 型號
輸入/輸出 點數
類比I/O子局模組
MIL接頭型		 類比輸入 4點 CRT1-VAD04ML
類比輸出 2點 CRT1-VDA02ML
類比I/O子局模組
e-CON接頭型		 類比輸入 4點 CRT1-VAD04S
類比輸出 2點 CRT1-VDA02S
安裝金具 MIL接頭型用 CRT1-ATT01
e-CON接頭型用 CRT1-ATT02

一般規格

項目 規格、性能
通訊電源電壓 DC14～26.4V
I/O電源電壓 ＊1 DC20.4～26.4V(DC24V -15～+10%)
抗干擾性 遵循IEC61000-4-4 2kV (電源線)
耐振動 10～60Hz 重複振幅0.7mm、60～150Hz 50m/s2
X、Y、Z各方向80min
耐衝擊 150m/s2(3軸6向各3次)
耐電壓 AC500V (隔離迴路之間)
絕緣阻抗 20MΩ以上(隔離迴路之間)
使用環境溫度 -10～+55℃
使用環境濕度 25～85%(不可結露)
使用環境氣體 不應有腐蝕性氣體
保存溫度 -25～+65℃
保存濕度 25～85%(不可結露)
端子台螺絲的鎖合扭力 ＊2 M3 (接線螺絲) ： 0.5N·m
M3 (安裝螺絲) ： 0.5N·m
安裝方法 利用DIN35mm鋁軌、M4螺絲或安裝金具來安裝(依機種而異)

＊1. 在CRT1-VAD04S型中記載為「感測器電源」。
＊2. 僅安裝了螺絲式端子台的子局模組

輸入部規格

4點類比輸入模組（MIL接頭型）
CRT1-VAD04ML型

項目 規格、性能
電壓輸入 電流輸入
輸入範圍(訊號) 0～5V
1～5V
0～10V
-10～+10V		 0～20mA
4～20mA
最大訊號輸入 ± 15V ± 30mA
輸入阻抗 1MΩ以上 約250Ω
解析度 1/6000(滿刻度)
整體精度 25℃ ± 0.3%FS ± 0.4%FS
-10～55℃ ± 0.6%FS ± 0.8%FS
轉換週期 1ms/點
AD轉換資料 ±10V以外 滿刻度： 0000～1770 Hex
(0～6000)
±10V 滿刻度： F448～0BB8 Hex
(-3000～+3000)
AD轉換的範圍為範圍±5%FS
絕緣方式 光耦合器(Photo coupler)絕緣
(輸入與通訊線路間)
但各輸入訊號非絕緣
安裝方法 鋁軌安裝或安裝金具安裝
饋電型 多饋電型
通訊電源消耗電流 75mA以下(電源電壓 DC24V時)
115mA以下(電源電壓 DC14V時)
重量 70g以下

4點類比輸入模組（e-CON接頭型）
CRT1-VAD04S型

項目 規格、性能
電壓輸入 電流輸入
輸入範圍(訊號) 0～5V
1～5V
0～10V
-10～+10V		 0～20mA
4～20mA
最大訊號輸入 ± 15V ± 30mA
輸入阻抗 1MΩ以上 約250Ω
解析度 1/6000(滿刻度)
整體精度 25℃ ± 0.3%FS ± 0.4%FS
-10～55℃ ± 0.6%FS ± 0.8%FS
轉換週期 1ms/點
AD轉換資料 ±10V以外 滿刻度： 0000～1770 Hex
(0～6000)
±10V 滿刻度： F448～0BB8 Hex
(-3000～+3000)
AD轉換的範圍為範圍±5%FS
絕緣方式 光耦合器(Photo coupler)絕緣
(輸入與通訊線路間)
但各輸入訊號非絕緣
安裝方法 鋁軌安裝或安裝金具安裝
饋電型 多饋電型
通訊電源消耗電流 75mA以下(電源電壓 DC24V時)
115mA以下(電源電壓 DC14V時)
感測器電源供應電流 ＊ 200mA以下(各CH)
重量 85ｇ以下

＊ 從I/O接頭供應感測器電源時，需要在感測器用電源接頭上連接DC24V電源。

輸出部規格

2點類比輸出模組（MIL接頭型）
CRT1-VDA02ML型

項目 規格、性能
電壓輸出 電流輸出
輸出範圍(訊號) 0～5V
1～5V
0～10V
-10～+10V		 0～20mA
4～20mA
外部輸出容許負載阻抗 1kΩ以上 600Ω以下
解析度 1/6000(滿刻度)
整體精度 25℃ ± 0.4%FS ± 0.4%FS
-10～55℃ ± 0.8%FS ± 0.8%FS
轉換週期 2ms/2點
DA轉換資料 ±10V以外 滿刻度： 0000～1770 Hex
(0～6000)
±10V 滿刻度： F448～0BB8 Hex
(-3000～+3000)
DA轉換的範圍為範圍±5%FS
絕緣方式 光耦合器(Photo coupler)絕緣
(輸出與通訊線路間)
但各輸出訊號間非絕緣
安裝方法 鋁軌安裝或安裝金具安裝
饋電型 多饋電型
通訊電源消耗電流 105mA以下(電源電壓DC24V時)
170mA以下(電源電壓DC14V時)
重量 75ｇ以下

註. 0～20mA模式在0.2mA以下時不保證精度。

2點類比輸出模組（e-CON接頭型）
CRT1-VDA02S型

項目 規格、性能
電壓輸出 電流輸出
輸出範圍(訊號) 0～5V
1～5V
0～10V
-10～+10V		 0～20mA
4～20mA
外部輸出容許負載阻抗 1kΩ以上 600Ω以下
解析度 1/6000(滿刻度)
整體精度 25℃ ± 0.4%FS ± 0.4%FS
-10～55℃ ± 0.8%FS ± 0.8%FS
轉換週期 2ms/2點
DA轉換資料 ±10V以外 滿刻度： 0000～1770 Hex
(0～6000)
±10V 滿刻度： F448～0BB8 Hex
(-3000～+3000)
DA轉換的範圍為範圍±5%FS
絕緣方式 光耦合器(Photo coupler)絕緣
(輸出與通訊線路間)
但各輸出訊號間非絕緣
安裝方法 鋁軌安裝或安裝金具安裝
饋電型 多饋電型
通訊電源消耗電流 105mA以下(電源電壓DC24V時)
170mA以下(電源電壓DC14V時)
重量 85ｇ以下

註. 0～20mA模式在0.2mA以下時不保證精度。

（單位：mm）

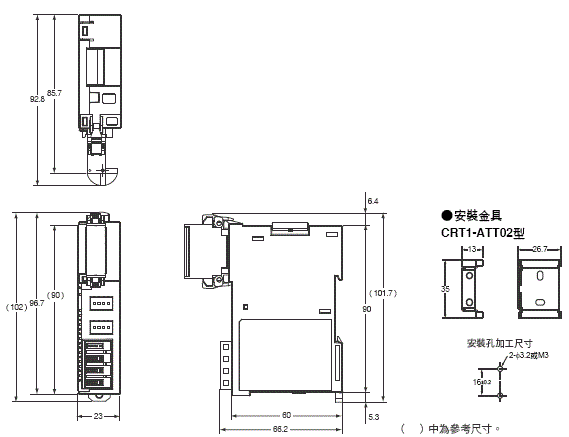

4點類比輸入模組（e-CON接頭型）安裝開放型接頭（DCN4-TB4型）時
CRT1-VAD04S型

2042_dm_1

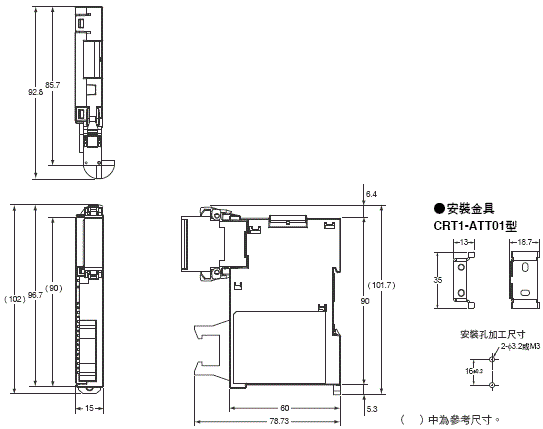

4點類比輸入模組（MIL接頭型）安裝開放型接頭（DCN4-TB4型）時
CRT1-VAD04ML型

2042_dm_2

2點類比輸出模組（e-CON接頭型）安裝開放型接頭（DCN4-TB4型）時
CRT1-VDA02S型

2042_dm_3

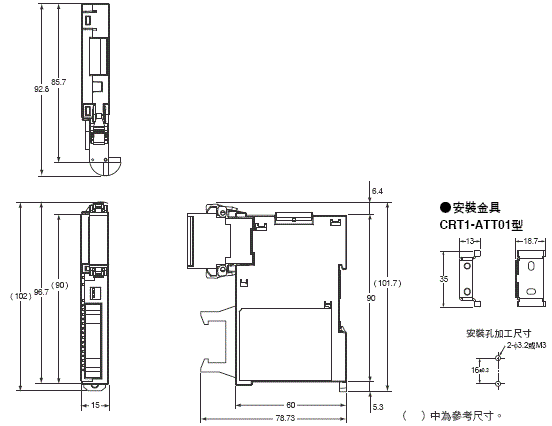

2點類比輸出模組（MIL接頭型）安裝開放型接頭（DCN4-TB4型）時
CRT1-VDA02ML型

2042_dm_4
