ZN-KMX21
產品特色
強力支援電力監控系統的建置！
1個按鈕即可輕鬆記錄31台KM型系列的資料
備有PC軟體 Multi Data Viewer Light，輕鬆將儲存的資料圖形化＊
可使用專用工具輕鬆將連接好的KM型設定完成
本體
主站模組
| 形狀 | 品名 | 型號 | 電源 |
|---|---|---|---|
 |
主站模組 | ZN-KMX21 | AC變壓器 |
| ZN-KMX21-A | DC纜線 |
選購品
| 形狀 | 品名 | 型號 | |
|---|---|---|---|
 |
專用AC變壓器 (ZN-KMX21型隨附1個) | ZN9-ACP01-S | |
 |
安裝用磁鐵 | ZN9-EM01-S | |
 |
DC纜線 (ZN-KMX21-A型隨附1個) | 直型(2m) | ZN9-ED01-S |
| 直角型(2m) | ZN9-ED02-S | ||
 |
專用連接纜線(３m) (ZN-KMX21型/ZN-KMX21-A型隨附1個) |
ZN9-KMC30 | |
 |
專用連接纜線(３m) | KM-N系列直接連接用 | ZN9-KMC30-N |
 |
環境可視化軟體＊1＊2＊3 Wave Inspire ES |
ZN-SW11-S | |
・即時監控波形
・與溫濕度感測器等其他環境感測器系列同步監控
・在配置圖上顯示資料
＊2. 動作環境／OS： Microsoft Windows 7 （32bit/64bit） / Microsoft Windows 10 （32bit/64bit）
CPU： Intel相容處理器1GHz以上
記憶體：1GB以上（建議：2GB以上）
＊3. 支援Ver2.2.1或更新版本。
主站模組
| 型號 | ZN-KMX21 | ZN-KMX21-A |
|---|---|---|
| 可連接的電量監控器/感測器 | KM50-C/E型、KM100型、KM20-B40-FLK型 ＊10、KM-N1-FLK型、KM-N2-FLK型、KM-N3-FLK型 | |
|
最多可連接的電量監控器/感測器數量 |
31台 | |
| 顯示 | 7段式5位數2行液晶顯示 輔助資訊指示燈顯示 | |
| 記錄間隔 | 1s/2s/5s/10s/20s/30s/1min | |
| 記錄資料 | 瞬間電力、累計耗電、功率因數、總脈衝輸入計算1及2 ＊1 | |
| 演算功能 | 累計耗電量總計、瞬間電力總計、電費總計 | |
| 記錄模式 | 持續模式 ＊2、循環模式 ＊3 | |
| 外部輸出 | 警報輸出(光耦合器輸出) ＊4 | |
| 記憶裝置(內部) |
128Kbytes （最大負載時：約200筆資料，最小負載時約6800筆資料）＊5 |
|
| 記憶裝置(外部) | SD卡（儲存量測值及換算值、儲存及讀取設定值）／建議使用SD卡：HMC-SD291型（2GB）、HMC-SD491型（4GB）（OMRON製）＊6 | |
| 電源 | DC輸入：DC24V±10% AC變壓器：AC100～240V/50～60Hz |
|
| 消耗電流 | 80mA以下 | |
| 使用溫度範圍 | 未使用乙太網路時 -10～+40℃(不可結冰結露) 使用乙太網路時 0～+40℃(不可結冰結露) |
|
| 使用濕度範圍 | 20～85%RH(不可結冰結露) | |
| 保存溫溼度範圍 | -15～+60℃ 20～85%RH(不可結冰結露) | |
| 絕緣阻抗 | 20MΩ(at 500 VDC) | |
| 耐電壓 | AC1000V、50/60Hz 1min | |
| 震動(耐久性) | 10～150Hz 重複振幅0.7mm 加速度50m/s2 X、Y、Z各方向 80min ＊7 |
|
| 衝擊(耐久性) | 150m/s2 6方向各3次(上下、左右、前後)＊7 | |
| 材質 | ABS | |
| 保護構造 | IP30 | |
| 安裝方法 | 磁鐵安裝、螺絲安裝、螺絲掛置 | |
| 重量(包裝狀態) | 約500g | |
| 附屬品1 | 使用說明書、操作指南、警報輸出連接器 ＊8、KM型連接用專用纜線（3m） | |
| 附屬品2 | AC變壓器 ＊9 | DC纜線(直型)、鐵芯 |
＊2. 當內部記憶體達到儲存上限時將會自動將資料寫入SD卡，並持續記錄直到SD卡的容量上限為止。當內部記憶體的容量達到上限時，如未插入任何SD卡，系統將停
止記錄（插入SD卡後按下按鈕，便可將資料輸出至SD卡。）
＊3. 此模式會常時在內部記憶體上限範圍內記錄最新的測量值。（當資料超出內部記憶體上限時，會從最舊的記錄開始依序覆寫資料。）
＊4. 一旦超過門檻值設定模式所設定的累計耗電量上限值時，系統將隨即輸出警報。
＊5. 詳情請參閱隨附於產品包裝中的使用說明書或使用說明手冊「CatNO.ASC-DE-110720-2」。
＊6. 如使用其他廠牌的SD卡，建議使用可靠性與耐久性高的工業用SD卡（SD規格或SDHC規格（不支援SDXC規格）、Class 4以上的SLC或MLC快閃記憶體）。
請自行確認SD卡是否可動作。
＊7. 使用安裝磁鐵ZN9-EM01-S型（另售）時，震動（耐久性）為10～55Hz，重複振幅0.3mm，加速度20m/s2，X、Y、Z各方向50min。此外，請設置在不會受到撞擊的場所。
＊8. 隨附的連接器為OMRON製XW4B-02B1-H1型連接器。
＊9. 請務必使用產品隨附的AC變壓器。
＊10.KM20-B40-FLK型已於2019年03月底停止接受訂購。

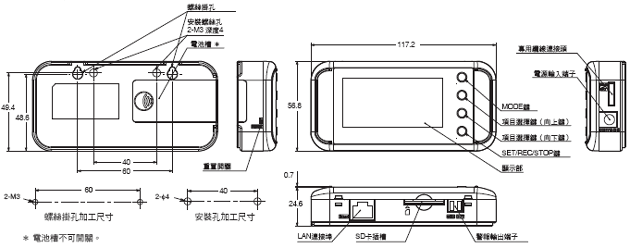

（單位：mm）
無指定尺寸公差：公差等級 IT16
主站模組
ZN-KMX21型
ZN-KMX21-A型
ZN9-ACP01-S型
