配備符合CompoWay/F通訊協定的RS-485序列介面，可定期從電量感測器 （KM型系列）處收集量測資料並加以儲存。最多可進行124台、200CH的量測。 （每10分鐘間隔的量測時）
EW700-M20L
產品特色
輕鬆收集、積存豐富多彩的能源資料。
透過RS-485通訊收集量測資料的功能
脈衝量測功能
將電量計等的脈衝訊號連接至本體的泛用輸入端子，即可計算脈衝數。另外，亦可將計數值換算成電量等，並定期儲存為量測資料。
SD卡儲存功能
此功能可將儲存於內部記憶體的量測資料定期自動輸出至SD/SDHC卡。
瀏覽器介面功能
透過乙太網路即可從電腦的瀏覽器上存取儲存於內部記憶體中的量測資料、確認動作狀況、進行各種設定作業及更新韌體等。
結合上位系統
使用EasyEW系列軟體，即可透過乙太網路將量測資料自動匯入電腦裡，並以圖表顯示。
警報接點輸出功能
量測值隨著設定的條件變化時，可將本體泛用輸出端子的接點轉為ON或OFF。
警報郵件發送功能
量測值隨著設定的條件變化，或運轉狀態發生異常時，系統可發送警報郵件到指定的郵件信箱位址。
設定郵件時可按照星期與時間的組合，最多登錄10種不同的郵件發送條件，每種條件可登錄10個信箱位址。
(※需具備可將EW700型連接至SMTP伺服器（不支援認證功能）的環境。)
本體
| 型號 |
|---|
| EW700-M20L |
附屬品
| 形状 | 名稱 | 型號 |
|---|---|---|
 |
記憶體備份用電池 | CP1W-BAT01 |
| 項目 | EW700-M20L | ||
|---|---|---|---|
| 額定電壓 | AC100～240V (-15～+10%) 50/60Hz | ||
| 消耗電力 | 15W以下 | ||
| 最大量測性能 | 量測頻道數 200ch (10分鐘量測)、40ch (1分鐘量測) | ||
| 可連接感測器數 | RS-485連線 最多124台 | ||
| 量測間隔 | 1分鐘、10分鐘、30分鐘、60分鐘 | ||
|
通訊介面 |
LAN連接埠 | 1埠 | |
| RS-485 | 連接埠數 | 4點 | |
| 最大連接台數 | 每一連接埠可連接31台 (機器整體：31台×4埠＝124台) | ||
| 終端電阻 | 內藏 (120Ω) | ||
| 通訊速度 | 9.6k/19.2k/38.4kbps (原廠出貨設定：9.6kbps) | ||
| 資料位元長度 | 7bit (固定) | ||
|
停止點 長度 |
2bit (固定) | ||
| 垂直奇偶 | 偶數 (固定) | ||
| 通訊協定 | CompoWay/F | ||
| 網路功能 | 上位介面：HTTP 通訊協定：TCP/IP 應用層：SMTP (不支援認證功能) |
||
| 使用環境溫度 | -10～+55℃ (但不結露或結冰) | ||
| 保存溫度 | -25～+65℃ (但不結露或結冰) | ||
| 使用環境濕度 | 相對濕度25～85%RH | ||
| 保存環境濕度 | 相對濕度25～85%RH | ||
| 本體重量 | 約700g | ||
| 保護構造 | IP20 | ||
|
泛用輸入 |
輸入點數 | 1點 | |
| 額定輸入電壓 | DC24V±10% | ||
| 輸入阻抗 | 約2.2kΩ | ||
| 輸入電流 | 10mA (TYP) | ||
| ON電壓/ ON電流 |
DC17.4V以上/8mA以上 | ||
| OFF電壓/OFF電流 | DC5.0V以下/1mA以下 | ||
| 輸入脈衝寬 | 5ms以上 | ||
|
泛用輸出 |
輸出點數 | 4點 (獨立) | |
| 最大負載電壓 | DC30V | ||
| 最大負載電流 | 50mA/點 | ||
| ON電阻 | 5Ω以下 | ||
| 支援記憶卡 |
SD卡 (另售)最大2GB、SDHC卡 (另售)最大32GB 建議產品： SanDisk製 (動作溫度 -25～+85℃ 的產品) 支援格式：FAT32 ＊1 |
||
| 資料儲存能力＊2 | 內部記憶體 | 約3年 (量測間隔10分鐘、200ch時) | |
| SD卡 | 1個月份約使用10MB (量測間隔10分鐘、200ch時) | ||
| 資料保護 | 鋰電池 (記憶體備份用電池) 使用壽命：5年 (環境溫度23℃)(參考值) |
||
| 顯示功能 | 透過LED顯示狀態 | ||
| 警報功能 | 與泛用輸出連動的警報輸出、警報郵件通知 | ||
| 安裝 | 螺絲固定或鋁軌安裝 | ||
| 絕緣阻抗 |
所有AC端子⇔FG端子間：20MΩ min. (at 500 VDC) 所有AC端子⇔所有輸出入、RS485、LAN、OPTION：20MΩ min. (at 500 VDC) 接地、 FG端子⇔OPTION間：20MΩ min. (at 500 VDC) |
||
| 耐電壓 |
所有AC端子⇔FG端子間：AC1500V 1分鐘 所有AC端子⇔所有輸出入、RS485、LAN、OPTION：AC1500V 1分鐘 接地、 FG端子⇔OPTION間：AC500V 1分鐘 |
||
| 耐振動 | 10～57Hz：振幅 0.075mm、57～150Hz：加速度9.8m/s2 3軸方向各掃描8min×10次 |
||
| 耐衝擊 | 147m/s2 上下、左右、前後6方向各3次 | ||
＊1. 請先以格式化軟體對SD／SDHC卡進行格式化。
有關格式化軟體的下載網頁，請參閱下列URL。https://www.sdcard.org/jp/consumers/formatter/
＊2. 會依量測間隔、量測頻道數而變動。

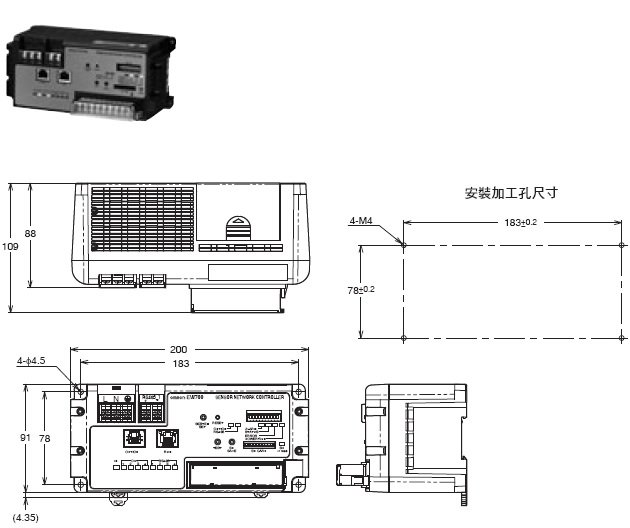

（單位：mm）
(尺寸: mm)
