| 種類 | 種類 | 高靈敏度型 | 中靈敏度型 | ||
|---|---|---|---|---|---|
| 感應電流 | 固定30mA | 切換100/200mA | 切換200/500mA | 切換500/1000mA | |
| 高速型 | 0.1s以内 | K6EL-30 | K6EL-100 | K6EL-200 | K6EL-500 |
| 延時型 | 0.3/0.8s切換 | ―― | K6EL-A100 | K6EL-A200 | K6EL-A500 |
K6EL
產品特色
小型高性能，低價格，低電壓用漏電異常繼電器（依據JIS C8374規格標準）。
隨時監視並檢測低電壓迴路中，是否有因電氣機械的絕緣劣化而產生的漏電異常現象。
強化支援變頻器負載的耐高頻雜訊特性，實現高可靠性。
漏電異常繼電器與貫穿型零相比流器(ZCT)可互換使用。
貫穿型ZCT具備測試端子，方便進行漏電異常繼電器的動作測試。
本體
漏電異常繼電器
相關機器（另售）
零相比流器（ZCT）
| 構造 | 室內穿孔型 | 室內分離型 | ||
|---|---|---|---|---|
| 額定電流 | 型號 | 穿孔直徑(mm) | 型號 | 穿孔直徑(mm) |
| 50A | OTG-L21 | φ21 | ―― | ―― |
| 100A | OTG-L30 | φ30 | ―― | ―― |
| 200A | OTG-L42 | φ42 | OTG-CN52 | φ52 |
| 400A | OTG-L68 | φ68 | OTG-CN77 | φ77 |
| 600A | OTG-L82 | φ82 | OTG-CN112 | φ112 |
| 1000A | OTG-L156 | φ156 | ―― | ―― |
選購品（另售）
嵌入安裝用轉接器
| 型號 |
|---|
| Y92F-30 |
| Y92F-71 |
前蓋
| 型號 |
|---|
| Y92A-48B(硬質保護蓋) |
| Y92A-48D(軟質保護蓋) |
註. 使用Y92F-30型來安裝面板時，可裝上前蓋。
本體額定
| 項目 | 種類 | 高速型 | 延時型 | |||
|---|---|---|---|---|---|---|
| 控制電源 | AC100/110V或AC200/220V 50/60Hz(共用) | |||||
| 額定電流 | 依據零相比流器 | |||||
| 感應電流 | 額定感應電流的50～100% | |||||
| 不動作電流 | 額定感應電流的0～50% | |||||
| 額定短時間電流 | 2,500A | |||||
| 漏電表示方式 | LED(紅色) | |||||
| 測試方式 |
透過測試按鈕來確認本體的動作 (與是否有連接比流器無關) |
|||||
| 復歸方式 | 手動 | 按下重置按鈕或將控制電源調整成OFF | ||||
| 內建接點 | 接點構成 | 1c+1a | ||||
| 連續通電電流 | 5A | |||||
| 額定負載 | ||||||
| cosΦ ＝1 | cosφ＝0.4(L/R＝7ms) | |||||
| AC240V | 5A | 2A | ||||
| DC110V | 0.3A | 0.2A | ||||
| DC 30V | 5A | 3A | ||||
| 消耗VA | 3VA以下 | |||||
| 重量 | 約110g | |||||
本體功能
| 種類 | 高速型 | 延時型 | |
|---|---|---|---|
| 動作時間 | 0.1s以內 | 0.3s/0.8s切換 ＊ | |
| 慣性不動作時間 | ―― | 0.1s(0.3s時) 0.5s(0.8s時) |
|
| 控制電源變動範圍 | 控制電源電壓的80～110% | ||
| 使用溫度範圍 | -10～+55°C(不可結冰) | ||
| 使用濕度範圍 | 45～85%RH(不可結露) | ||
| 絕緣阻抗 | 5MΩ min. (at 500 VDC) (充電部位與面板之間) | ||
| 耐電壓 | AC1,500V 50/60Hz 1min(充電部位與面板之間) | ||
| 雷擊耐壓 | 1.2/50μs 7,000V(與控制電源端子之間) | ||
| 雷擊操作失效 | 1.2/50μs 7,000V(零相比流器的一次端) | ||
| 耐振動 | 耐久性 | 16.7Hz 重複振幅4mm 1min | |
| 耐衝擊 | 98m/s2 | ||
相關機器額定
零相比流器（ZCT）
| 構造 | 室內穿孔型 | |||||
|---|---|---|---|---|---|---|
| 型號 | OTG-L21 | OTG-L30 | OTG-L42 | OTG-L68 | OTG-L82 | OTG-L156 |
| 額定電流 | 50A | 100A | 200A | 400A | 600A | 1,000A |
| 穿孔直徑 | Φ 21 | Φ 30 | Φ 42 | Φ 68 | Φ 82 | Φ 156 |
| 額定電壓 | AC600V以下 50/60Hz 單相/三相 | |||||
| 輸出端子的極性 | 無(比流器輸出端子k、l任意連接至本體輸入端子3、4其中之一皆不會發生障礙)＊ | |||||
| 絕緣阻抗 | 100MΩ以上(充電金屬部位與接地之間) | |||||
| 耐電壓 | AC2,200V 50/60Hz 1min(充電金屬部位與接地之間) | |||||
| 使用環境溫度 | -10～+60°C(不可結冰) | |||||
| 重量 | 約90g | 約130g | 約230g | 約480g | 約700g | 約6.6kg |
| 構造 | 室內分離型 | ||
|---|---|---|---|
| 型號 | OTG-CN52 | OTG-CN77 | OTG-CN112 |
| 額定電流 | 200A | 400A | 600A |
| 穿孔直徑 | φ52 | φ77 | φ112 |
| 額定電壓 | AC600V以下 50/60Hz 單相/三相 | ||
| 輸出端子的極性 | 無(比流器輸出端子k、 l任意連接至本體輸入端子3、 4其中之一皆不會發生障礙) ＊ | ||
| 絕緣阻抗 | 100MΩ以上(充電金屬部位與接地之間) | ||
| 耐電壓 | AC2,200V 50/60Hz 1min(充電金屬部位與接地之間) | ||
| 使用環境溫度 | -10～+60°C( 不可結冰) | ||
| 重量 | 約1.3kg | 約2.5kg | 約3.5kg |
（單位：mm）
本體

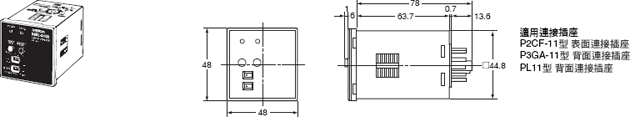

K6EL型

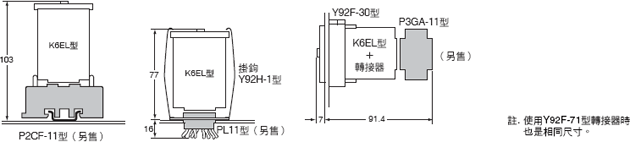

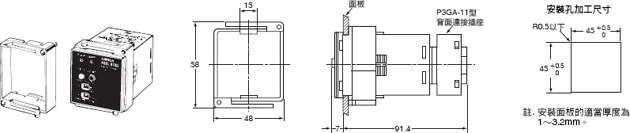

安裝轉接器時的尺寸
Y92F-30型 嵌入安裝用轉接器（另售）
Y92F-71型 嵌入安裝用轉接器（另售）
插座安裝時的尺寸
連接插座
連接插座請使用P2CF-11型、P3GA-11型、PL11型。
詳細內容請參閱共用插座／鋁軌相關產品。
相關機器
零相比流器（ZCT）
室內穿孔型

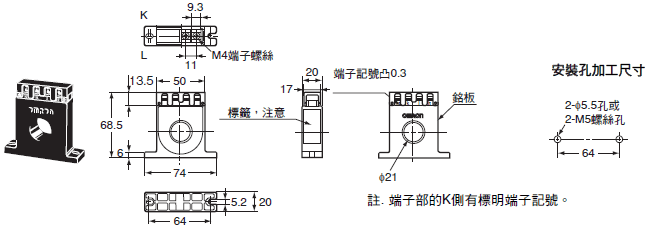

OTG-L21型（50A）
OTG-L30型（100A）
OTG-L42型（200A）

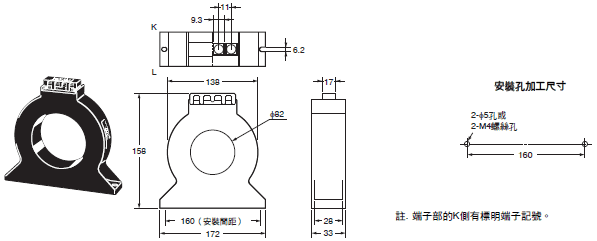

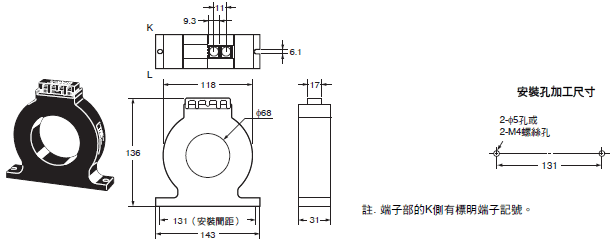

OTG-L68型（400A）
OTG-L82型（600A）

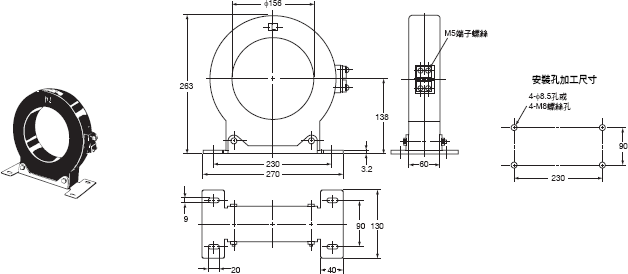

OTG-L156型（1000A）

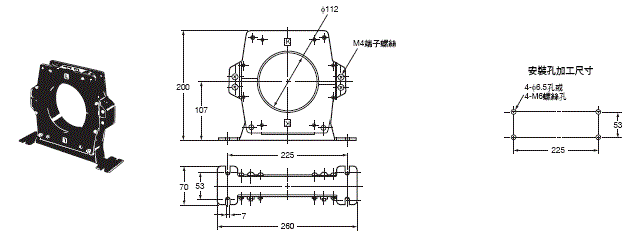

室內分離型

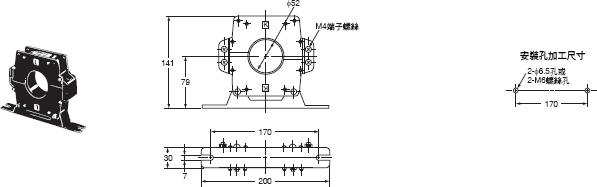

OTG-CN52型（200A）

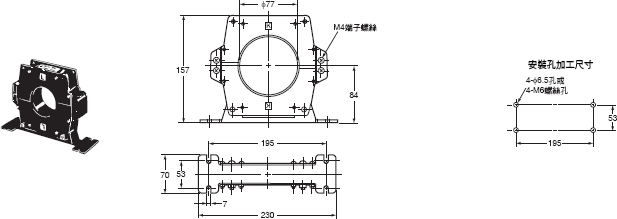

OTG-CN77型（400A）
OTG-CN112型（600A）
中文
| 型錄名稱 | 型錄編號 [容量] |
更新日期 | |
|---|---|---|---|
 K6EL 規格說明書 |
- [1670KB] |
2018年8月29日
20180829
|
K6EL 規格說明書 |
