| 額定電壓 | 型號 |
|---|---|
| 200/220V | APR-S |
| 380/400V | APR-S380 |
| 440V | APR-S440 |
APR-S
產品特色
電壓偵測式的防止三相馬達逆轉繼電器
可防止因配線錯誤導致馬達逆轉的繼電器。
開啟電源的同時，可判別正相或逆相，遇逆相狀態時會阻止電磁接觸器的動作。
亦可利用接線方法來防止電磁接觸器在欠相時啟動。
小型外掛式機型，而且無需調整。
採電壓檢測方式，因此使用上無需考量負載電流。
本體
連接插座（另售）
| 適合型號 | 插座 | 安裝支架 | |
|---|---|---|---|
| 種類 | 型號 | 型號 | |
| APR-S | 表面連接插座 | PF083A | PFC-A6 |
| 背面連接插座 | PL08 | PLC-7 | |
| APR-S380 APR-S440 | 表面連接插座 | P2CF-11 | - |
| 背面連接插座 | PL11 | Y92H-1 | |
| 額定電壓 | APR-S | 200/220V |
|---|---|---|
| APR-S380 | 380/400V | |
| APR-S440 | 440V | |
| 允許電壓 變動範圍 | APR-S | 三相AC170～240V 50/60Hz |
| APR-S380 | 三相AC350～420V 50/60Hz | |
| APR-S440 | 三相AC410～460V 50/60Hz | |
| 動作時間 | 100ms以內(施加電壓後，到完成正相或逆相檢測為止) | |
| 控制輸出 | APR-S | 1c繼電器輸出：AC200V 1.1A cosφ＝1、AC200V 0.6A cosφ＝0.4 |
| APR-S380 | 1c繼電器輸出：AC250V 1.1A cosφ＝1、AC250V 0.6A cosφ＝0.4 | |
| APR-S440 | ||
| 使用環境溫度 | -10～+50℃(但不可結冰) | |
| 使用壽命 | 機械性 | 100萬次以上 |
| 電氣性 | 10萬次以上 | |
| 重量 | 約100g | |
（單位：mm）
本體

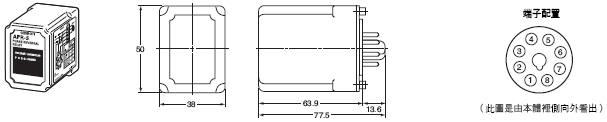

APR-S型

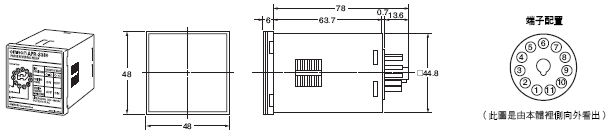

APR-S380型
APR-S440型

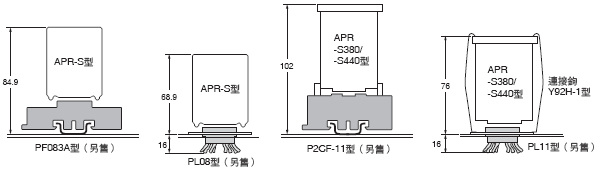

安裝插座時的尺寸
註. 有關連接插座的詳細內容，請參閱共用插座/鋁軌相關產品。
