無法用於電流波形扭曲的迴路、變頻迴路、電容器負載。
詳細說明請參閱第8頁的「正確使用須知」。
![SAO-[]S](/upload/product/omron/bot/omron_844/picture.jpg)
SAO-[]S
產品特色
最適用於單相馬達過電流保護
可用於馬達的過負載保護，以及一般單相迴路的交流電流檢測。
具備反限時特性，啟動時鎖定時間及瞬時動作等不同類型的機種一應俱全，可依使用狀況進行最確切的保護、檢測、控制。
無須按電流大小更換CT或繼電器部的輸入電阻，使用上簡單方便。
採用插入型，可輕鬆進行安裝、拆卸、配線等作業。
本體
| 動作要件 | 過負載偵測用 | |||
|---|---|---|---|---|
| 動作特性 | 反限時動作型 | 啟動時鎖定/瞬時動作型 | 瞬時動作型 | |
| 外觀 | 控制電源電壓 | 型號 | 型號 | 型號 |
插入型
| AC100/110/ 120V | SAO-RS1N | SAO-QS1N | SAO-SS1N |
| AC200/220/ 240V | SAO-RS2N | SAO-QS2N | SAO-SS2N | |
| DC24V | SAO-RS5N | SAO-QS5N | SAO-SS5N | |
| DC48V | SAO-RS6N | SAO-QS6N | SAO-SS6N | |
| DC100/110V | SAO-RS7N | SAO-QS7N | SAO-SS7N | |
相關機器（另售）
電流轉換器
| 型號 | 適用電流範圍 |
|---|---|
| SET-3A | 1～80A |
| SET-3B | 64～160A |
插座
| 種類 | 型號 |
|---|---|
| 表面連接插座 | 8PFA1 |
額定
| 控制電源電壓 | AC100/110/120V | AC200/220/240V | DC24V | DC48V | DC100/110V | |
|---|---|---|---|---|---|---|
| 馬達迴路 | 額定電壓 | AC500V以下(三相)〔SET-3[]型電流轉換器的一次側電壓〕 | ||||
| 額定電流 | 1～80A或64～160A (三相)〔SET-3[]型電流轉換器的一次側電流〕 | |||||
| 控制電源迴路 | 額定電壓 | AC100/110/120V、 AC200/220/240V DC24V、 DC48V、 DC100/110V(平滑的直流電源) | ||||
| 容許變動範圍 | 額定電壓的+10%、-15% | |||||
| 頻率 | 額定頻率 | 50/60Hz | ||||
| 容許變動範圍 | 額定頻率的±5% | |||||
| 電流設定範圍 | 請參閱第6頁的「設定電流一覽表」 | |||||
| 輸出接點 | 接點構成 | 1c | ||||
| 接點容量 | AC240V 3A(cosΦ ＝1.0) 2A(cosΦ ＝0.4) DC 24V 3A(電阻負載) 2A(L/R＝7ms) DC110V 0.2A(電阻負載) 0.1A(L/R＝7ms) | |||||
| 消耗電力 | 約3.5VA | 約7VA | 約0.3W | 約0.5W | 約1.2W | |
| 重量 | 約170g | |||||
| 外殼顏色 | 孟塞爾標準色5Y7/1 | |||||
常規使用狀態
| 使用溫度範圍 | -10～+60°C(但不可結冰) |
|---|---|
| 使用濕度範圍 | 35～85%RH |
| 保存溫度範圍 | -25～+65°C |
| 標高 | 2,000m以下 |
性能
| 型號 | SAO-RS[]N | SAO-QS[]N | 形AO-SS[]N | |
|---|---|---|---|---|
| 動作電流值 | 電流設定值的100%動作 | |||
| 動作時間特性 | 反限時動作特性 | 啟動時鎖定/瞬時動作特性 | 瞬時動作特性 | |
| 動作時間 | ・當過電流為電流設定值的600%時 時間刻度倍率×1 ： 1～10s 時間刻度倍率×4 ： 4～40s ・當過電流為電流設定值的200%時 600%時的動作時間的2.8倍±30% (設定為最大時間時) | ・啟動時鎖定時間(定限時) 當過電流為電流設定值的600%時 時間刻度倍率×1 ： 1～10s 時間刻度倍率×4 ： 4～40s ・動作時間 當過電流為電流設定值的120%時， 0.3s以下 | 當過電流為電流設定值的120%時0.3s以下 | |
| 啟動時鎖定時間啟動電流值 | - | 約電流設定值的30% | - | |
| 慣性特性 | 於最小電流設定、最大動作時間設定時，於80%的動作時間內通過600%的過電流時 不會動作。 | - | ||
| 復歸電流值 | 動作電流值的95%以上 | |||
| 設定誤差 | 動作電流值 | 電流設定值的±10% | ||
| 動作時間 (啟動時鎖定時間) | ・時間設定刻度1：最大設定值的+10%、-5% ・時間設定刻度2～10：最大設定值的±10% | 0.3s以下 | ||
| 溫度的 影響 | 動作值 | ・±5% (於0～+40℃ 的溫度下) ・±10% (於-10～+50℃ 的溫度下) | ||
| 動作時間 (啟動時鎖定時間) | ・±10% (於0～+40℃ 的溫度下) ・±20% (於-10～+50℃ 的溫度下) | 0.3s以下 (於-10～+50℃ 的溫度下) | ||
| 頻率的 影響 | 動作值 | ±3%(於額定頻率±5%的變化下) | ||
| 動作時間 (啟動時鎖定時間) | ±5%(於額定頻率±5%的變化下) | 0.3s以下 (於額定頻率±5%的變化下) | ||
| 控制電壓 的影響 | 動作值 | ±3%(於額定電壓+10%、-15%的變化下) | ||
| 動作時間 (啟動時鎖定時間) | ±5%(於額定電壓+10%、-15%的變化下) | 0.3s以下 (於額定電壓+10%、-15%的變化下) | ||
| 絕緣阻抗 | ・所有電力迴路與安裝面板之間：10MΩ以上 ・接點迴路與其他迴路之間及接點極之間：5MΩ以上 | |||
| 耐電壓 | ・所有電力迴路與安裝面板之間：AC2,000V 1min ・接點迴路與其他迴路之間：AC2,000V 1min ・接點極之間：AC1,000V 1min | |||
| 雷擊耐電壓 | 1.2/50μs波形(JEC-212) 正、負極 各3次 ・所有電力迴路與安裝面板之間：6,000V ・接點迴路與其他迴路之間：4,500V ・控制電源迴路端子之間：4,500V | |||
| 過負載 能力 | 電動機 回路 | ・電流設定值的20倍、2s、2次(1min間隔)〔SET-3[]型電流轉換器的一次側電流〕 ・連續通電電流：各電流設定範圍內最大設定電流值的125% | ||
| 制御電源 回路 | ・交流電源：額定電壓的1.15倍、3h、1次 ・直流電源：額定電壓的1.3倍、3h、1次 | |||
| 耐振動 | 誤動作 | 10～55Hz 重複振幅0.3mm X、Y、Z方向 各10min | ||
| 耐久 | 10～25Hz 重複振幅2mm X、Y、Z方向 各2h | |||
| 耐衝擊 | 誤動作 | 98m/s2 X、Y、Z方向 | ||
| 耐久 | 294m/s2 X、Y、Z方向 | |||
| 測試按鈕的動作 | 瞬時動作(動作顯示LED不亮燈) | |||
（單位：mm）
本體

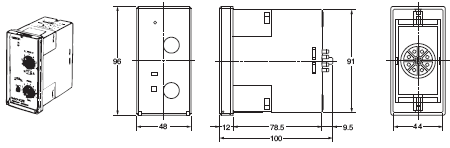

SAO-RS、-QS型

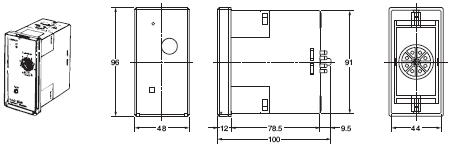

SAO-SS型
相關機器
電流轉換器

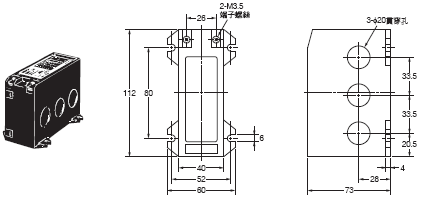

SET-3A型
SET-3B型
