產品特色
可任意選擇保護要件（1E～3E）的DIN（48×96）尺寸靜止型馬達繼電器
符合JEM-1357三相感應馬達用靜止型保護繼電器標準規格。
可利用切換開關來任意組合過負載、欠相、逆相（1E～3E）等保護要件。
透過動作要件LED更容易進行故障檢修。
僅此一台即可提供幅度極廣的電流設定（1～160A）與時間設定（1～40s）。
採電壓方式逆相檢測，不啟動馬達亦可防止逆轉。
本體
| 外觀 | 控制電源電壓 | 動作要件 | 反限時動作型 | 啟動時鎖定/瞬時動作型 |
|---|---|---|---|---|
| 復歸方式 | 型號 | 型號 | ||
插入型
| AC100/110/120V | 手動 | SE-KP1N | SE-KQP1N |
| 自動 | SE-KP1AN | SE-KQP1AN | ||
| AC200/220/240V | 手動 | SE-KP2N | SE-KQP2N | |
| 自動 | SE-KP2AN | SE-KQP2AN | ||
面板安裝型
| AC100/110/120V | 手動 | SE-K1N | SE-KQ1N |
| 自動 | SE-K1AN | SE-KQ1AN | ||
| AC200/220/240V | 手動 | SE-K2N | SE-KQ2N | |
| 自動 | SE-K2AN | SE-KQ2AN | ||
| AC380/400/440V | 手動 | SE-K4N | SE-KQ4N | |
| 自動 | - | - |
註. 插入型需額外使用插座（8PFA1型）。
關於安裝狀態，請參照第10頁。
相關機器（另售）
電流轉換器
| 型號 | 適用電流範圍 |
|---|---|
| SET-3A | 1～ 80A |
| SET-3B | 64～160A |
變壓器（SE-K[]2[]N型用）
| 型號 | 電壓規格 | 2次消耗電力 | |
|---|---|---|---|
| SE-PT 400 | 1次側 | AC380～480V(共用) | 7VA |
| 2次側 | AC190～240V(共用) | ||
轉接器
| 型號 |
|---|
| SE-F7AD |
變壓器及高壓馬達保護
若要用於變壓器及高壓馬達保護用途，或使用傳統SE-[][]-YL型的用戶，建議使用時將欠相要件設定開關選擇設在「L」側（動作不平衡率65％）。
變壓器可能因波形扭曲而誤動作。
建議您於事前使用實際設備確認動作。
變壓器可能因波形扭曲而誤動作。
建議您於事前使用實際設備確認動作。
將插入型作為面板安裝型使用
本公司另備有面板安裝型的安裝金具。
安裝金具為訂製品。
請準備商品名稱「SE型專用面板安裝型安裝金具」（數量2個）。
額定
| 種類 | 反限時動作型 | 啟動時鎖定/瞬時動作型 | |||
|---|---|---|---|---|---|
| 馬達迴路 | 額定電壓 | AC500V以下(三相)〔SET-3[] 型電流轉換器的一次側電壓〕 | |||
| 額定電流 | 1～80A或64～160A (三相)〔SET-3[]型電流轉換器的一次側電流〕 | ||||
| 控制電源迴路 | 額定電壓 | AC100/110/120V、 AC200/220/240V、 AC380/400/440V (三相)〔若無需逆相保護則採單相電壓〕 | |||
| 容許變動範圍 | 額定電壓的+10%、-15% (但 手動復歸型的欠相要件為+10%、 -50%) | ||||
| 頻率 | 額定頻率 | 50/60Hz | |||
| 容許變動範圍 | 額定頻率的±5% | ||||
| 電流設定範圍 | 請參閱第8頁的「設定電流一覽表」 | ||||
| 輸出接點 | 接點構成 | 1c | |||
| 接點容量 | 控制電源電壓 | 接點 | 手動復歸型 | 自動復歸型 | |
| AC100/110/120V AC200/220/240V | a | AC240V 3A(cosΦ ＝1.0) 1.5A(cosΦ ＝0.3～0.4) | AC240V 3A(cosΦ ＝1.0) 2A(cosΦ ＝0.4) | ||
| b | AC240V 3A(cosΦ ＝1.0) 2A(cosΦ ＝0.3～0.4) | ||||
| AC380/400/440V | a | AC440V 3A(cosΦ ＝1.0) 1.5A(cosΦ ＝0.3～0.4) | - | ||
| b | AC440V 3A(cosΦ ＝1.0) 2A(cosΦ ＝0.3～0.4) | ||||
| 接點容量等級 | AC11級 ＊ | - | |||
| 消耗電力 | AC100/110/120V：約3.5VA、 AC200/220/240V：約7VA、 AC380/400/440V：約11VA | ||||
| 重量 | 約170～230g | ||||
| 外殼顏色 | 插入型 | 孟塞爾標準色 5Y7/1 | |||
| 面板安裝型 | 孟塞爾標準色N1.5 | ||||
常規使用狀態
| 使用溫度範圍 | -10～+60°C(但不可結冰) |
|---|---|
| 使用濕度範圍 | 35～85%RH |
| 保存溫度範圍 | -25～+65°C |
| 標高 | 2,000m以下 |
性能
| 種類 | 反限時動作型 | 啟動時鎖定/瞬時動作型 | ||
|---|---|---|---|---|
| 過負載要件 | 動作值 | 電流設定值的115%動作 | ||
| 動作時間特性 | 反限時動作特性 | 啟動時鎖定/瞬時動作特性 | ||
| 動作時間 | 當過電流為電流設定值的600%時 時間刻度倍率×1：1～10s 時間刻度倍率×4：4～40s 當過電流為電流設定值的200%時 600%時的動作時間 (最大時間設定時…10s或40s)的2.8倍±30% | 當過電流為電流設定值的140%時0.5s以下 | ||
| 啟動時鎖定時間 啟動電流值 | - | 約電流設定值的30% | ||
| 啟動時鎖定動作時間 | - | 當電流約為電流設定值的30%以上時 動作刻度倍率×1：1～10s (定限時) 動作刻度倍率×4：4～40s (定限時) | ||
| 慣性特性 | 於最小電流設定， 最大動作時間設定下， 在80%的動作時 間內，通過600%的過電流也不會動作 | - | ||
| 復歸值 (自動復歸型) | 電流設定值的100%以上 | |||
| 欠相要件 | 動作值 | 電流設定值的50%以下(一相完全欠相時) | ||
| 動作不平衡率 | 高感度設定(H)：35±10% 低感度設定(L)：65±10% (三相電流的最大電流等於電流設定值的狀態下之動作不平衡率) | |||
| 動作時間 | 高感度設定(H)：2s以下 低感度設定(L)：3±1s (一相完全欠相時的電流等於電流設定值的狀態下之動作時間) | |||
| 逆相要件 | 動作值 | 額定電壓的80%以下 | ||
| 動作時間 | 0.5秒以下(逆相電壓等於額定電壓的狀態下之動作時間) | |||
| 過負載要件的設定誤差 | 動作值 | 電流設定值的±10% (電流設定值的105～125%) | ||
| 動作時間 (啟動時鎖定時間) | 時間設定刻度1：最大設定值的+10%、 -5% 時間設定刻度2～10：最大設定值的±10% | |||
| 過負載要件的溫度影響 | 動作值 | ±5%(於0～40℃ 的溫度下) ±10%(於-10～+50℃ 的溫度下) | ||
| 動作時間 (啟動時鎖定時間) | ±10% (於0～40℃ 的溫度下) ±20% (於-10～+50℃ 的溫度下) | |||
| 過負載要件的頻率影響 | 動作值 | ±3%(於額定頻率±5%的變化下) | ||
| 動作時間 (啟動時鎖定時間) | ±5%(於額定頻率±5%的變化下) | |||
| 過負載要件的控制電源影響 | 動作值 | ±3%(於額定電壓+10%、 -15%的變化下) | ||
| 動作時間 (啟動時鎖定時間) | ±5%(於額定電壓+10%、 -15%的變化下) | |||
| 絕緣阻抗 | ・所有電力迴路與安裝面板之間：10MΩ以上 ・接點迴路與其他迴路之間及接點極之間：5MΩ以上 | |||
| 耐電壓 | 測試處 | 控制電源電壓 | ||
| AC100/110/120V AC200/220/240V | AC380/400/440V | |||
| 電力迴路與安裝板之間 | AC2,000V 1min | AC2,500V 1min | ||
| 接點迴路與其他迴路之間 | AC2,000V 1min | AC2,500V 1min | ||
| 接點極之間 | AC1,000V 1min | AC1,000V 1min | ||
| 雷擊耐電壓 | 1.2/50μs波形(JEC-212) 正/負極 各3次 所有電力迴路與安裝面板之間：6,000V 接點迴路與其他迴路之間：4,500V 控制電源迴路端子之間：4,500V | |||
| 過負載能力 | 馬達迴路 | 電流設定值的20倍、 2s、 2次(1min間隔)〔SET-3[]型 電流轉換器的一次側電流〕 連續通電電流：各電流設定範圍內最大設定電流值的125% | ||
| 控制電源迴路 | 額定電壓的1.15倍、 3h、 1次 | |||
| 耐久性(手動復歸型) | 10,000次(接點未通電) | |||
| 耐振動 | 誤動作 | 10～55Hz 重複振幅0.3mm X、Y、Z方向 各10min | ||
| 耐久 | 10～25Hz 重複振幅2mm X、Y、Z方向 各2h | |||
| 耐衝擊 | 誤動作 | 98m/s2 X、Y、Z方向 | ||
| 耐久 | 294m/s2 X、Y、Z方向 | |||
| 按下測試按鈕後的動作 (僅限過負載要件) | 瞬時動作(動作要件LED不亮燈) | |||
（單位：mm）
本體

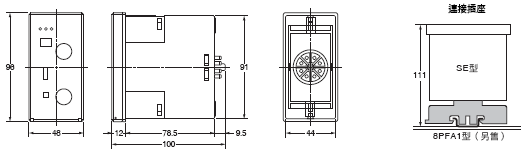

插入型
SE-KP[]N型
SE-KQP[]N型
註.詳細內容請參閱共用插座/鋁軌相關產品。

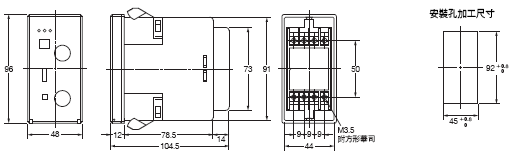

面板安裝型
SE-K[]N型
SE-KQ[]N型
註. 面板的厚度為1～3.2mm。
相關機器
電流轉換器

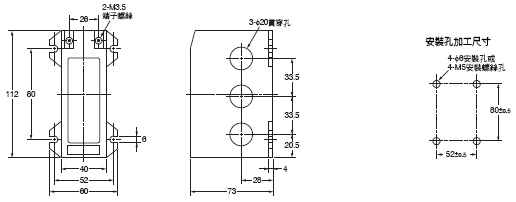

SET-3A型
SET-3B型
變壓器
SE-PT400型
SE型。
一次側電壓：AC380～480V
二次側電壓：AC190～240V
轉接器
SE-F7AD型
※將傳統的埋入安裝型更換為新型的SE-K[][][][]N型時所需的轉接器。
面板材質：鋼板（厚度 2.0mm）
顏色：黑（孟塞爾標準色 N1.5）
中文
