註. 用於變頻器時，使用條件會因負載端配線長度、變頻器載波頻率、基本頻率及負載狀況而異。
由於過負載要件的動作值會產生誤差，建議使用前先進行動作測試。
K2CM
產品特色
可任意選擇保護要件（1E～3E）的靜止型馬達繼電器
符合JEM-1357三相感應馬達用靜止型保護繼電器標準規格。
可利用切換開關來任意組合過負載、欠相、逆相（1E～3E）等保護要件。
操作測試開關即可檢視迴路與輸出繼電器的動作。 此外，透過啟動顯示可輕易地確認動作時間的時間設定。
僅占用控制盤極小面積的一體型結構。
本體
電流逆相檢測型
| 復歸 | 動作時間特性 | 反限時型 | |||
|---|---|---|---|---|---|
| 電流範圍 | 2～8A | 8～26A | 20～65A | 50～160A | |
| 控制電源電壓 | |||||
| 手動復歸型 | 100/110/120V | K2CM-1LS | K2CM-1L | K2CM-1M | K2CM-1H |
| 200/220/240V | K2CM-2LS | K2CM-2L | K2CM-2M | K2CM-2H | |
| 400/440V | ― | K2CM-4L | K2CM-4M | K2CM-4H | |
| 自動復歸型 ＊ | 100/110/120V | K2CM-1LSA | K2CM-1LA | K2CM-1MA | K2CM-1HA |
| 200/220/240V | K2CM-2LSA | K2CM-2LA | K2CM-2MA | K2CM-2HA | |
| 400/440V | ― | K2CM-4LA | K2CM-4MA | K2CM-4HA | |
| 復歸 | 動作時間特性 | 瞬時型 | |||
|---|---|---|---|---|---|
| 電流範圍 | 2～8A | 8～26A | 20～65A | 50～160A | |
| 控制電源電壓 | |||||
| 手動復歸型 | 100/110/120V | K2CM-Q1LS | K2CM-Q1L | K2CM-Q1M | K2CM-Q1H |
| 200/220/240V | K2CM-Q2LS | K2CM-Q2L | K2CM-Q2M | K2CM-Q2H | |
| 400/440V | K2CM-Q4L | K2CM-Q4M | K2CM-Q4H | ||
| 自動復歸型 ＊ | 100/110/120V | K2CM-Q1LSA | K2CM-Q1LA | K2CM-Q1MA | K2CM-Q1HA |
| 200/220/240V | K2CM-Q2LSA | K2CM-Q2LA | K2CM-Q2MA | K2CM-Q2HA | |
| 400/440V | K2CM-Q4LA | K2CM-Q4MA | K2CM-Q4HA | ||
電壓逆相檢測型
| 復歸 | 動作時間特性 | 反限時型 | ||
|---|---|---|---|---|
| 電流範圍 | 8～26A | 20～65A | 50～160A | |
| 控制電源電壓 | ||||
| 手動復歸型 | 200/220/240V | K2CM-2LV | K2CM-2MV | K2CM-2HV |
| 自動復歸型 | 200/220/240V | K2CM-2LAV | K2CM-2MAV | K2CM-2HAV |
| 復歸 | 動作時間特性 | 瞬時型 | ||
|---|---|---|---|---|
| 電流範圍 | 8～26A | 20～65A | 50～160A | |
| 控制電源電壓 | ||||
| 手動復歸型 | 200/220/240V | K2CM-Q2LV | K2CM-Q2MV | K2CM-Q2HV |
| 自動復歸型 | 200/220/240V | K2CM-Q2LAV | K2CM-Q2MAV | K2CM-Q2HAV |
相關商品
變壓器
| 型號 | 電壓規格 | 2次消耗電力 | |
|---|---|---|---|
| SE-PT 400 | 1次側 | AC380～480V(共用) | 7VA |
| 2次側 | AC190～240V(共用) | ||
額定
| 馬達迴路 | 額定絕緣電壓 | AC500V |
|---|---|---|
| 額定使用電壓 | AC200/220V、 400/440V | |
| 控制電源迴路 | 額定絕緣電壓 | AC500V |
| 額定使用電壓 | AC100/110/120V、 200/220/240V、 400/440V | |
| 輸出接點迴路 | 額定絕緣電壓 | AC500V |
| 額定使用電壓/電流 | 接點1a ： AC120V/2A、 AC240V/1A、 AC440V/0.5A、DC110V/0.2A、 DC220V/0.1A 接點1b ： AC120V/5A、 AC240V/2A、 AC440V/1A、DC110V/0.2A、 DC220V/0.1A | |
| 接點容量等級 | AC11級、 DC11級 ＊1 | |
| 接點構成 | 1a1b、 ＊2 1c(電壓逆相檢測型) | |
| 輸入迴路 | 額定使用電流 | AC2～160A(1次貫穿) |
| 額定頻率 | 50/60Hz | |
| 容許變動範圍 | 控制電源迴路的使用電壓 | 額定使用電壓的85～110% 但是欠相時， 應可在額定使用電壓的50%下正常動作。 |
| 頻率 | 額定頻率的95～105% | |
| 消耗電力 | 動作前(50Hz) 3VA、 動作時(50Hz) 5VA | |
| 重量 | 780～800g | |
| 外殼顏色 | 孟塞爾標準色 5Y7/1 | |
＊1. 根據AC11級、DC11級（JEM1355）電磁接觸器操作用的條件。
＊2. 電壓逆相檢測型為1c接點。
常規使用狀態
| 使用溫度範圍 | -10～+60°C(但不可結冰) |
|---|---|
| 保存溫度範圍 | -25～+65°C |
| 使用濕度範圍 | 35～85%RH |
| 標高 | 2,000m以下 |
性能
| 種類 | 反限時型 | 瞬時型 | |
|---|---|---|---|
| 過負載 | 動作值 | 電流設定值的115% 設定值誤差±10% (105～125%) | |
| 動作時間 | 啟動時、 運轉時皆反限時 電流設定值的600%時 時間刻度×1 (秒) 電流設定值的200%時 時間刻度×3 (秒) ※時間倍率設定為 ×1 時 | 啟動時為定限時(啟動時鎖定時間) 運轉時為瞬時0.5s以下 (讓電流從電流設定值的100%變化至140%時) | |
| 動作時間的設定誤差 | ±10%(電流設定值的600%時) | ±20%(啟動時、 電流設定值的140%時) | |
| 復歸值(自動復歸型) | 電流設定值的100%以上 | ||
| 啟動鎖定時間動作值 | - | 電流設定值的30%以下 ＊1 | |
| 欠相 | 動作值 | 電流設定值的85%以下(單相完全欠相的狀態下) | |
| 動作時間 | 在電流設定值下短於2s (單相完全欠相的狀態下) | ||
| 逆相 | 動作值 | 電流逆相檢測型 ： 電流設定值的50%以下、 電壓逆相檢測型 ： 額定電壓的80%以下 | |
| 動作時間 | 1s以下 | ||
| 不平衡 | 動作值 | 最大電流相為電流設定值的85%以下 | |
| 動作不平衡率 | 「高」35±10% (25～45%) 「低」60%以上 此時不平衡率＝(逆相部分)/(正相部分)×100(%) | ||
| 溫度的影響 | 0～20～ 40°C | 過負載 ： 動作值±5%、 動作時間±10% 欠相 ： 動作值±10%、 動作時間±10% 逆相 ： 動作值±10%、 動作時間±10% | |
| -10～0°C 40～50°C | 過負載 ： 動作值±10%、 動作時間±20% 欠相 ： 動作值±20%、 動作時間±20% 逆相 ： 動作值±20%、 動作時間±20% | ||
| 電壓的影響 (85～100～110%) | 過負載 ： 動作值±5%、 動作時間±10% 欠相 ： 動作值±5%、 動作時間±10% 逆相 ： 動作值±5%、 動作時 間±10% | ||
| 頻率的影響 (95～100～105%) | |||
| 絕緣阻抗 | 10MΩ以上(充電部位端子和安裝面板之間) 5MΩ以上(充電部位端子相互之間、 接點極之間) | ||
| 耐電壓 | AC2,500V (充電部位端子與安裝面板之間、 充電部位端子相互之間) AC1,000V (接點極之間) | ||
| 雷擊耐電壓 | ・電流逆相檢測型 6,000V (所有充電部位端子與安裝面板之間) 4,500V (充電部位端子相互之間、 控制電源端子之間) 波形為1.2/50μs (JEC 212) ・電壓逆相檢測型 4,500V (所有充電部位端子與安裝面板之間) 波形為1.2/50μs (JEC 212) | ||
| 過負載能力 | 主迴路 | 電流設定值的20倍、 2s、 2次、 間隔1min | |
| 控制電源迴路 | 額定使用電壓的1.15倍、 3h、 1次 | ||
| 耐久性 | 10,000次 | ||
| 波形歪斜的影響 | 從第2～第9高頻為止， 各為100%含有且無誤動作(欠相開關「低」) ＊2 | ||
| 耐振動 | 誤動作 | 10～55Hz 重複振幅0.3mm X、Y、Z各方向 10min | |
| 耐久 | 10～25Hz 重複振幅2mm X、Y、Z各方向 2h | ||
| 耐衝擊 | 誤動作 | 98m/s2 X、Y、Z方向 各3次 | |
| 耐久 | 294m/s2 X、Y、Z方向 各3次 | ||
| 測試按鈕動作 ＊3 (僅限過負載要件) | 動作時間 | 時間設定值 | |
| 動作時間的設定特性 | ±30% | ||
＊1. 當來到電流設定值的30％以下，電流再次上升時，啟動鎖定計時器會重新啟動。
＊2. 代表不會因欠相要件導致誤動作。過負載動作值可能會變動。
＊3. 並不保證其性能。僅供當作概略值參考。

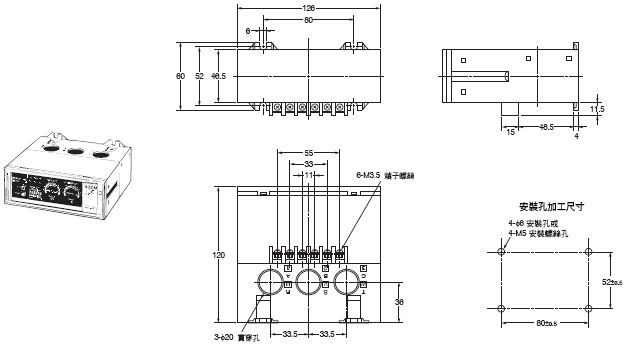

（單位：mm）
本體
K2CM型
