| 額定輸入電壓＊ | 型號 | |
|---|---|---|
| 三相3線模式 | AC200、 220、 230、 240V | K8AK-PW1 |
| 三相4線模式 | AC115、 127、 133、 138V | |
| 三相3線模式 | AC380、 400、 415、 480V | K8AK-PW2 |
| 三相4線模式 | AC220、 230、 240、 277V | |
註. 利用指撥開關，即可切換三相3線／4線式電源或切換輸入範圍。
＊電源電壓與額定輸入電壓共用。
K8AK-PW
產品特色
用於監視產業設備或裝置之三相電源最合適
強化變頻抗干擾性。New
可監控三相3線／4線迴路是否發生過電壓或低電壓。採用指撥開關方式切換三相3線／4線迴路。
輸出接點1c×2、AC250V 5A（電阻負載）。可用個別不同的接點輸出過電壓及低電壓。
僅需一台裝置即可支援各國電源規格。（以指撥開關切換）
可透過LED掌握接點狀態。
鋁軌安裝用另售配件
支撐鋁軌
| 型號 |
|---|
| PFP-100N |
| PFP-50N |
額定
| 額定輸入電壓 | K8AK-PW1 | 三相3線模式 ： AC200、220、230、240V 三相4線模式 ： AC115、127、133、138V |
|---|---|---|
| K8AK-PW2 | 三相3線模式 ： AC380、400、415、480V 三相4線模式 ： AC220、230、240、277V | |
| 輸入負荷 | K8AK-PW1 ： 約4.4VA K8AK-PW2 ： 約4.4VA | |
| 動作值設定範圍 (OVER、UNDER) | 過電壓 額定輸入電壓的-30～+25% 低電壓 額定輸入電壓的-30～+25% ※利用撥指開關即可切換額定輸入電壓 | |
| 動作值 | 設定值之100%動作 | |
| 重置值 | 固定為動作值的5% | |
| 復歸方式 | 自動復歸 | |
| 動作時間之設定範圍(T) | 過電壓/低電壓：0.1～30秒 | |
| 電源接通時鎖定時間(LOCK) | 1秒/5秒(以指撥開關切換) | |
| LED顯示 | PWR：綠 RY：黃 OVER/UNDER：紅 | |
| 輸出型態 | 1c×2接點輸出(常閉動作) | |
| 輸出接點額定 | 額定負載 電阻負載 AC250V 5A DC30V 5A 最大開關容量1250VA、150W 最小適用負載DC5V、10mA (參考值) 機械性使用壽命1,000萬次以上 電氣壽命(AC250V/DC30V 5A) 5萬次 (AC250V/DC30V 3A) 10萬次 | |
| 使用環境溫度 | -20～+60℃ (不可結冰結露) | |
| 保存溫度 | -25～+65℃ (不可結冰結露) | |
| 使用環境濕度 | 相對濕度25～85% (但，不可結露) | |
| 保存濕度 | 相對濕度25～85% (但，不可結露) | |
| 高度 | 2,000m以下 | |
| 端子螺栓鎖合扭力 | 0.49-0.59N・m | |
| 端子配線方式 | 推薦電線 單線：2.5mm2 絞線：AWG#16、AWG#18 ※絞線須搭配附絕緣套管之棒狀端子使用 ※可2條接合 推薦棒狀端子 Al 1,5-8BK (AWG#16用) Phoenics Contact產品 Al 1-8RD (AWG#18用) Phoenics Contact產品 Al 0,75-8GY (AWG#18用) Phoenics Contact產品 | |
| 外殼塗裝顏色 | N1.5 | |
| 外殼材質 | PC+ABS UL94-V0 | |
| 重量 | 約150g | |
| 安裝 | 鋁軌安裝 | |
| 外觀尺寸 | 22.5(W)×90(H)×100(D)mm | |
性能
| 輸入頻率 | 50/60Hz | |
|---|---|---|
| 過負載耐受量 | 範圍內最大輸入之115%可連續125% 10秒 (於不超過AC600V之範圍內) | |
| 重覆精度 | 動作值 | ±0.5%FS (at 25℃ 65%RH、額定電源、DC與50/60Hz正弦波輸入時) |
| 動作時間 | ±50ms (at 25℃ 65%RH、額定電源) | |
| 對應規格 | 適用規格 | EN60947-5-1 設置環境(污染度2、設置範疇Ⅲ) |
| EMC | EN60947-5-1 | |
| 安全規格 | UL508 (Recognition)、 韓國電波法(法律第10564號)、 CSA C22.2 No.14、 CCC: GB/T 14048.5 | |
| 絕緣阻抗 | 20MΩ 所有外部端子與外殼之間 所有輸入端子與所有輸出端子之間 | |
| 耐電壓 | AC2,000V 1分鐘 所有外部端子與外殼之間 所有輸入端子與所有輸出端子之間 | |
| 抗干擾性 | 1,500V共通/一般電源端子 啟動1ns方波正負脈寬1μs/100ns | |
| 耐振動 | 震動頻率10～55Hz 單側振幅0.35mm X、Y、Z各方向：5min×10掃除 | |
| 耐衝擊 | 100m/s2、3軸6方向3次 | |
| 保護構造 | 端子部：IP20 | |

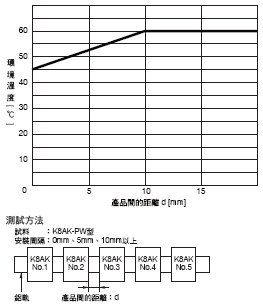

安裝2台以上K8AK-PW型時，其間隔與環境溫度之關係（參考值）
安裝間隔與環境溫度的關係，請參照下圖。
請注意，如果使用時環境溫度超過這個範圍，由於K8AK型溫度上升的原因，有可能導致內部零組件壽命縮短。
（單位：mm）

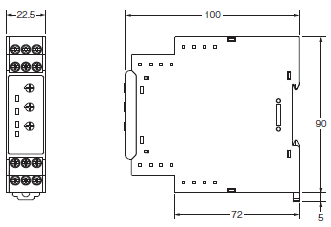

三相電壓監視繼電器
K8AK-PW1型
K8AK-PW2型
鋁軌安裝用另售配件
支撐鋁軌
PFP-100N型
PFP-50N型
＊（）為PFP-50N型之尺寸。
