| 額定輸入電壓＊ | 型號 | |
|---|---|---|
| 三相3線模式 | AC200、 220、 230、 240V | K8AK-PA1 |
| 三相4線模式 | AC115、 127、 133、 138V | |
| 三相3線模式 | AC380、 400、 415、 480V | K8AK-PA2 |
| 三相4線模式 | AC220、 230、 240、 277V | |
＊電源電壓與額定輸入電壓共用。
K8AK-PA
產品特色
最適合用於監視產業設備或裝置的三相電壓
加強抗變頻器干擾能力。
僅需1台裝置即可完成三相3線／4線式迴路的電壓不平衡與逆相欠相 監控。採用指撥開關方式切換三相3線／4線迴路。
輸出接點1c×1、AC250V 5A（電阻負載）。
僅需一台裝置即可支援各國電源規格。（以指撥開關切換）
可透過LED掌握接點狀態。
＊電源電壓與額定輸入電壓共用。
鋁軌安裝用選購品
支撐軌道
| 型號 |
|---|
| PFP-100N |
| PFP-50N |
額定
| 額定輸入 電壓 | K8AK-PA1 | 三相3線模式 ： AC200、220、230、240V 三相4線模式 ： AC115、127、133、138V |
|---|---|---|
| K8AK-PA2 | 三相3線模式 ： AC380、400、415、480V 三相4線模式 ： AC220、230、240、277V | |
| 輸入負荷 | K8AK-PA1型 ： 約4.4VA K8AK-PA2型 ： 約4.4VA | |
| 動作值設定範圍(ASY.) | 不平衡設定值(%)＝2～ 22% | |
| 動作值 | 不平衡動作值＝額定輸入電壓×不平衡設定值(%)最大電壓相-最小電壓相達不平衡動作值以上的電位差時會執行動作 | |
| 復歸值 | 固定為動作值的5% | |
| 復歸方式 | 自動復歸 | |
| 動作時間 設定範圍(T) | 不平衡 | 0.1～30秒 |
| 逆相 | 0.1秒 ±0.05秒 | |
| 欠相 | 0.1秒以下 | |
| 接通電源時鎖定時間(LOCK) | 1秒/5秒(以指撥開關切換) | |
| LED顯示 | PWR ： 綠 RY ： 黃 ALM ： 紅 | |
| 輸出型態 | 1c接點輸出(常閉動作) | |
| 輸出接點額定 | 額定負載 電阻負載 AC250V 5A DC30V 5A 開關容量的最大值 1250VA、150W 最小適用負載 DC5V、10mA(參考值) 機械壽命 1,000萬次以上 電氣壽命(AC250V/DC30V 5A)5萬次 (AC250V/DC30V 3A)10萬次 | |
| 使用環境溫度 | -20～+ 60℃(不可結冰結露) | |
| 保存溫度 | -25～+65 ℃(不可結冰結露) | |
| 使用環境濕度 | 相對濕度 25～85%(但不可結露) | |
| 保存環境濕度 | 相對濕度 25～85%(但不可結露) | |
| 高度 | 2,000m以下 | |
| 端子螺絲鎖合扭力 | 0.49-0.59N・m | |
| 端子接線方法 | 建議電線 單線 ： 2.5mm2 絞線 ： AWG#16、AWG#18 ※配線時請使用針形絕緣端子 ※兩條絞線可共同壓接於同一端子 建議針形端子 Al 1,5-8BK(AWG#16用)Phoenics Contact產品 Al 1-8RD(AWG#18用) Phoenics Contact產品 Al 0,75-8GY(AWG#18用)Phoenics Contact產品 | |
| 外殼塗裝顏色 | N1.5 | |
| 外殼材質 | PC+ABS UL94-V0 | |
| 重量 | 約 130g | |
| 安裝方式 | 鋁軌式安裝 | |
| 外觀尺寸 | 22.5(W) ×90(H)×100(D) mm | |
性能
| 輸入頻率 | 50/60Hz | |
|---|---|---|
| 過負載能力 | 範圍內最大輸入的115% 連續 125% 10秒(不超過AC600V的範圍內) | |
| 重複精度 | 動作值 | ±0.5%FS(at 25°C 65%RH、額定電源、50/60Hz 正弦波輸入時) |
| 動作時間 | ±50ms(at 25°C 65%RH、額定電源) | |
| 對應規格 | 適合規格 | EN60947-5-1安裝環境(污染度2、設置類別Ⅲ) |
| EMC | EN60947-5-1 | |
| 安全規格 | UL508(Recognition)、韓國無線電波法(法律第10564號)、 CSA C22.2 No.14、CCC: GB14048.5 | |
| 絶縁阻抗 | 20MΩ以上 外部端子整體與外殼間 | |
| 耐電壓 | AC2,000V 1分鐘 外部端子整體與外殼間 | |
| 抗干擾性 | 1500V共通/一般電源端子 上升方波1ns 正負 脈衝寬度1μs/100ns | |
| 耐振動 | 震動頻率10～ 55Hz 單側振幅0.35mm X、Y、Z各方向： 5min×10掃描 | |
| 耐衝撃 | 100m/s2、 3軸6方向3次 | |
| 保護構造 | 端子部位 ： IP20 | |

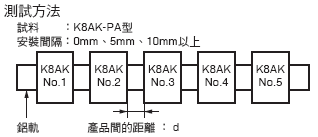

安裝2台以上K8AK-PA型時，其間隔與環境溫度之關係（參考值）

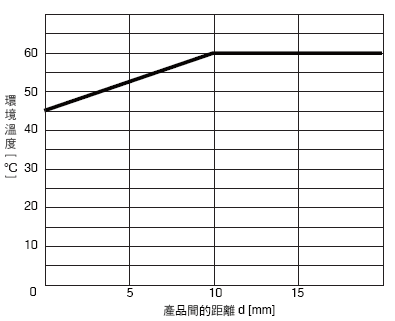

安裝間隔與環境溫度的關係，請參照下圖。
請注意，如果使用時環境溫度超過這個範圍，由於K8AK型溫度上升的原因，有可能導致內部零組件壽命縮短。
（單位：mm）
三相不平衡＋逆相欠相監視繼電器

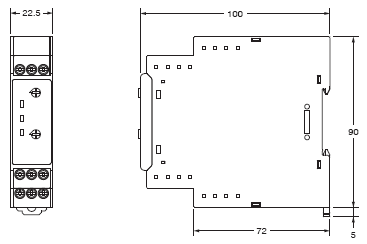

K8AK-PA1型
K8AK-PA2型
鋁軌安裝用選購品

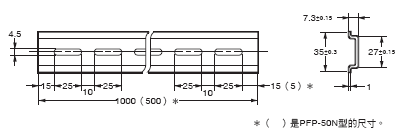

支撐軌道
PFP-100N型
PFP-50N型
