| 額定輸入電壓＊ | 型號 | |
|---|---|---|
| 三相3線模式 | AC200、 220、 230、 240V | K8DS-PM1 |
| AC380、 400、 415、 480V | K8DS-PM2 | |
＊電源電壓與額定輸入電壓共用。
K8DS-PM
產品特色
最適用於產業設備及裝置的三相電源監控
加強抗變頻器干擾能力。New
僅需1台裝置即可監視三相3線式電路是否發生過電壓／不足電壓或逆相欠相。
輸出接點1c×1、AC250V 5A （阻抗負載）。
僅需一台裝置即可支援各國電源規格。（旋轉開關切換）
LED指示燈，輸出狀態一目瞭然。
＊電源電壓與額定輸入電壓共用。
鋁軌安裝用選購品
安裝軌道
| 型號 |
|---|
| PFP-100N |
| PFP-50N |
額定
| 額定輸入 電壓 | K8DS-PM1 | 三相3線模式：AC200、220、230、240V |
|---|---|---|
| K8DS-PM2 | 三相3線模式：AC380、400、415、480V | |
| 輸入負荷 | K8DS-PM1型 ： 約1.7VA K8DS-PM2型： 約2.8VA | |
| 動作值設定範圍 (OVER、UNDER)) | 過電壓 額定輸入電壓的-30～+25% 低電壓 額定輸入電壓的-30～+25% | |
| 動作值 | 設定值的100%時動作 | |
| 復歸值 | 固定為動作值的5% | |
| 復歸方式 | 自動復歸 | |
| 動作時間 設定範圍 (T) | 過/低電壓 | 0.1～30秒 |
| 逆相 | 0.1秒±0.05秒 | |
| 欠相 | 0.1秒以下 | |
| 接通電源時鎖定時間(LOCK) | 1秒±0.5秒 | |
| LED顯示 | PWR：綠 RY：黃 OVER/UNDER：紅 | |
| 輸出型態 | 1c接點輸出 | |
| 輸出接點額定 | 額定負載 阻抗負載 AC250V 5A DC30V 5A 最大開關容量1250VA、150W 最小適用負載DC5V、10mA(參考值) 機械壽命1,000萬次以上 電氣壽命(AC250V 5A)5萬次 (AC250V 3A)10萬次 | |
| 使用環境溫度 | -20～+60℃(不可結冰結露) | |
| 保存溫度 | -25～+65℃(不可結冰結露) | |
| 使用環境濕度 | 相對濕度 25～85%(但不可結露) | |
| 保存環境濕度 | 相對濕度 25～85%(但不可結露) | |
| 高度 | 2,000m以下 | |
| 端子螺絲鎖合扭力 | 0.49-0.59N・m | |
| 端子接線方法 | 建議纜線 單線：2.5mm2 絞線：AWG#16、AWG#18 ※配線時請使用棒形絕緣端子 ※兩條絞線可共同壓接於同一端子 建議棒形端子 Al 1,5-8BK(AWG#16用)Phoenics Contact產品 Al 1-8RD(AWG#18用)Phoenics Contact產品 Al 0,75-8GY(AWG#18用)Phoenics Contact產品 | |
| 外殼塗裝顏色 | N1.5 | |
| 外殼材質 | PC UL94-V0 | |
| 重量 | 約65g | |
| 安裝方法 | 鋁軌式安裝 | |
| 外觀尺寸 | 17.5(W)×80(H)×74(D)mm | |
性能
| 輸入頻率 | 50/60Hz | |
|---|---|---|
| 過負載能力 | 持續輸入500V | |
| 重複精度 | 動作值 | ±0.5%FS(at 25°C 65%RH、額定電源、50/60Hz正弦波輸入時) |
| 動作時間 | ±50ms(at 25°C 65%RH、額定電源) | |
| 對應規格 | 適用規格 | EN60947-5-1 安裝環境(污染度2、設置類別Ⅲ) |
| EMC | EN60947-5-1 | |
| 規格認證 | UL508(Recognition)、 韓國無線電波法(法律第10564號)、 CSA C22.2 No.14、 CCC： GB/T 14048.5 | |
| 絕緣阻抗 | 20MΩ 外部端子整體與外殼間 輸入端子整體與輸出端子整體間 | |
| 耐電壓 | AC2,000V 1分鐘 外部端子整體與外殼間 輸入端子整體與輸出端子整體間 | |
| 抗雜訊 | 1,500V電源端子共同/一般 上升方波1ns 正負 脈衝寬度1μs/100ns | |
| 耐振動 | 震動頻率10～55Hz 單側振幅0.35mm X、Y、Z各方向 ： 5min×10掃描 | |
| 耐衝撃 | 100m/s2、3軸6方向3次 | |
| 保護構造 | 端子部位： IP20 | |

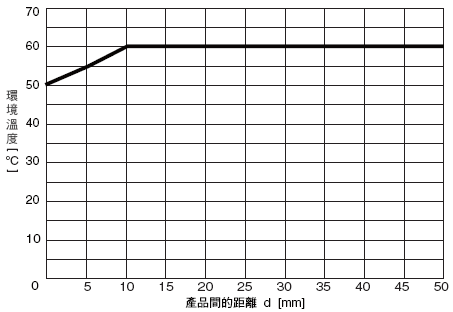

安裝2台以上K8DS-PM型時，其間隔與環境溫度之關係（參考值）
安裝間隔與環境溫度的關係，請參照下圖。
請注意，如果使用環境溫度超出此範圍，可能會因K8DS型溫度上升而導致內部零組件使用壽命縮短。

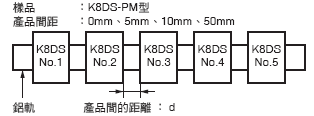

測試方法

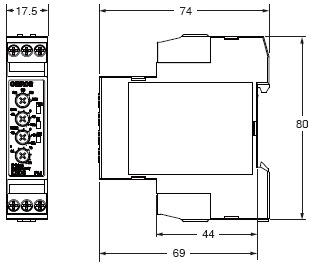

（單位：mm）
三相電壓＋逆相欠相繼電器
K8DS-PM1型
K8DS-PM2型

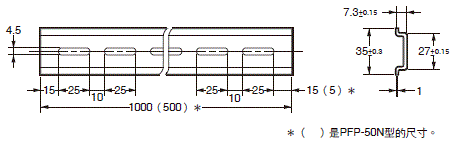

鋁軌安裝用選購品
安裝軌道
PFP-100N型
PFP-50N型
