| 功能 | 額定輸入電壓＊ | 繼電器輸出 | 型號 |
|---|---|---|---|
| 反相+缺相監視 | 三相3線AC200～480V | 2C×1 | K8AK-PH1 |
＊電源電壓與額定輸入電壓共用。
K8AK-PH
產品特色
電壓檢測方式的三相反相缺相繼電器
強化抗變頻器干擾性的全新型式。
在電源投入的同時，判別正相、反相、缺相。
可檢測出馬達運轉中的缺相。
AC250V 5A （電阻負載） 2c×1。
可透過LED掌握輸出狀態。
最適合用於防止馬達反轉的繼電器。
＊電源電壓與額定輸入電壓共用。
鋁軌安裝用選購品
支撐鋁軌
| 型號 |
|---|
| PFP-100N |
| PFP-50N |
額定
| K8AK-PH1 | ||
|---|---|---|
| 額定輸入電壓 | 3φ-AC200～480V (三相3線) | |
| 輸入負荷 | 約4.1VA | |
| 動作時間 | 反相 | 0.1 秒±0.05 秒 |
| 缺相 | 0.1 秒以下(額定電壓急遽從100%→0%時) | |
| 復歸方式 | 自動復歸 | |
| LED顯示 | PWR ： 綠 RY ： 黃 | |
| 輸出型態 | 2c接點輸出(常閉動作) | |
| 輸出接點額定 | 額定負載 電阻負載 AC250V 5A DC30V 5A 最小適用負載 DC24V、4mA （參考值） 機械壽命 1,000萬次以上 電氣壽命（AC250V/DC30V 5A） 5萬次 （AC250V/DC30V 3A） 10萬次 （AC250V 1A cosθ=0.4） 10萬次 （DC48V 0.2A L/R=100ms） 1萬2千次 （建議使用保險絲：NT00-6A） | |
| 額定運轉電壓（Ue） 額定運轉電流（Ie） | AC-12 Ue：250VAC、 Ie：5A AC-15 Ue：250VAC、 Ie：1A DC-12 Ue：30VDC、 Ie：5A DC-13 Ue：24VDC、 Ie：0.9A DC-13 Ue：48VDC、 Ie：0.2A DC-13 Ue：24VDC、 Ie：0.05A | |
| 使用環境溫度 | -20～+60℃ (不可結冰結露) | |
| 保存溫度 | -25～+65℃ (不可結冰結露) | |
| 使用環境濕度 | 相對濕度 25～85% (不可結露) | |
| 保存環境濕度 | 相對濕度 25～85% ( 不可結露) | |
| 高度 | 2,000m 以下 | |
| 端子螺絲鎖合扭力 | 0.49-0.59N・m | |
| 端子接線方法 | 建議電線 單線： 2.5mm2 絞線： AWG#16 、AWG#18 ※配線時請使用針形絕緣端子 ※兩條絞線可共同壓接於同一端子 建議針形端子 Al 1,5-8BK(AWG#16 用)Phoenics Contact 產品 Al 1-8RD(AWG#18 用)Phoenics Contact 產品 Al 0,75-8GY(AWG#18 用)Phoenics Contact 產品 | |
| 外殼塗裝顏色 | N1.5 | |
| 外殼材質 | PC+ABS UL94-V0 | |
| 質量 | 約130g | |
| 安裝方法 | 鋁軌安裝 | |
| 外觀尺寸 | 22.5(W)×90(H)×100(D)mm | |
性能
| K8AK-PH1 | ||
|---|---|---|
| 容許電壓變動範圍 | 額定輸入電壓之85～110％ | |
| 輸入電壓範圍 | AC200～480V | |
| 輸入頻率 | 50/60Hz | |
| 過負載能力 | 528V連続 | |
| 缺相檢測位準 | 額定輸入的80%±10% 計算公式＝1-(( 最大線間電壓-最大小線間電壓)/ 3相平均線間電壓) | |
| 對應規格 | 適用規格 | EN60947-5-1 安裝環境( 污染度2、設置類別Ⅲ) |
| EMC | EN60947-5-1 | |
| 安全規格 | UL508 （Recognition）、 韓國電波法（法律第10564號）、 CSA C22.2 No.14、 CCC: GB/T 14048.5 | |
| 絕緣阻抗 | 20MΩ以上 外部端子整體與外殼間 輸入端子整體與輸出端子整體間 | |
| 額定絕緣電壓 | 690V | |
| 耐電壓 | AC2,000V 1分鐘 外部端子整體與外殼間 輸入端子整體與輸出端子整體間 | |
| 額定脈衝耐電壓 | 6kV | |
| 抗干擾性 | 1,500V 電源端子共同/一般 上升1ns方波 正負 脈波寬度1μs/100ns | |
| 耐振動 | 振動數10～55Hz 單側振幅0.35mm X、Y、Z各方向： 5min×10 掃描 | |
| 耐衝擊 | 100m/s2、3軸6方向3次 | |
| 保護構造 | IP40 (端子部： IP20) | |
| 附條件短路電流 | 1000A | |

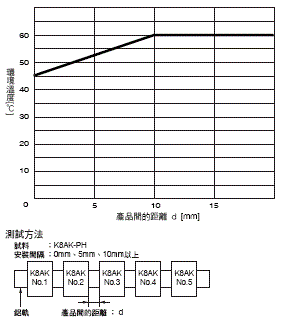

安裝2台以上K8AK-PH型時的間隔與環境溫度之關係（參考值）
安裝間隔與環境溫度的關係，請參照下圖。
請注意，如果使用時環境溫度超過這個範圍，由於K8AK型溫度上升的原因，有可能導致內部零組件壽命縮短。
（單位：mm）
反相缺相繼電器
K8AK-PH1型

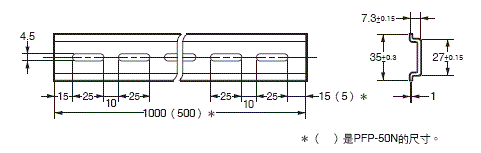

鋁軌安裝用選購品
支撐鋁軌
PFP-100N型
PFP-50N型
