| 設定範圍 | 電源電壓 | 型號規格 |
|---|---|---|
| AC/DC1～10V AC/DC3～30V AC/DC15～150V | AC/DC24V | K8AK-VW2 24VAC/DC |
| AC100-240V | K8AK-VW2 100-240VAC | |
| AC/DC20～200V AC/DC30～300V AC/DC60～600V | AC/DC24V | K8AK-VW3 24VAC/DC |
| AC100-240V | K8AK-VW3 100-240VAC |
K8AK-VW
產品特色
用於監視產業設備或裝置之電壓最合適
可同時監控是否有過電壓或低電壓。可個別設定並輸出過電壓及低電壓。
一台即可對應手動復歸與自動復歸。
配備預警監控模式。
輸出接點1c×2、AC250V 5A （電阻負載）。
支援儀表用燈號（0～10V）、分流器輸入。
透過LED即可掌握輸出狀態。
對應輸入頻率40～500Hz。
輸入至電源之間絕緣。
單相電壓變壓器
鋁軌安裝用另售配件
支撐鋁軌
| 型號 |
|---|
| PFP-100N |
| PFP-50N |
輸入範圍
| 型號規格 | 範圍＊ | 接續端子 | 設定範圍 | 輸入阻抗 | 過負載耐受量 |
|---|---|---|---|---|---|
| K8AK-VW2 | AC/DC0～10V | V1-COM | AC/DC1～10V AC/DC3～30V AC/DC15～150V | 約120kΩ | 範圍內最大輸入之115%可連續125%可10秒 (於不超過AC600V之範圍內) |
| AC/DC0～30V | V2-COM | 約320kΩ | |||
| AC/DC0～150V | V3-COM | 約1.6MΩ | |||
| K8AK-VW3 | AC/DC0～200V | V1-COM | AC/DC20～200V AC/DC30～300V AC/DC60～600V | 約1.2MΩ | |
| AC/DC0～300V | V2-COM | 約1.7MΩ | |||
| AC/DC0～600V | V3-COM | 約3.1MΩ |
額定
| 電源電壓 | 絕緣電源 | AC/DC24V AC100-240V |
|---|---|---|
| 消耗電力 | AC/DC24V ： 2.0VA/1.1W以下 AC100-240V ： 4.6VA以下 | |
| 動作值設定範圍 (AL1、AL2) | 相對於設定範圍最大值之10～100% K8AK-VW2型： AC/DC1～10V AC/DC3～30V AC/DC15～150V K8AK-VW3型： AC/DC20～200V AC/DC30～300V AC/DC60～600V | |
| 動作值 | 設定值之100%動作 | |
| 復歸值 | 固定為動作值的5% | |
| 復歸方式 | 手動復歸/自動復歸(切換) ※手動復歸方式：OFF電源達1秒以上 | |
| 動作時間之設定範圍(T) | 0.1～30秒 | |
| 電源接通時 鎖定時間(LOCK) | 1秒/5秒(以指撥開關切換) | |
| LED顯示 | PWR：綠 RY：黃 AL1：紅 AL2：紅 | |
| 輸入阻抗 | 參閱上述之「輸入範圍」 | |
| 輸出型態 | 1c×2接點輸出(常閉動作) | |
| 輸出接點額定 | 額定負載 電阻負載 AC250V 5A DC30V 5A 最大開關容量1250VA、150W 最小適用負載DC5V、10mA (參考值) 機械性使用壽命1,000萬次以上 電力性使用壽命 (AC250V/DC30V 5A) 5萬次、 (AC250V/DC30V 3A) 10萬次 | |
| 使用環境溫度 | -20～+60℃(但，不可結冰結露) | |
| 保存溫度 | -25～+65℃(但，不可結冰結露) | |
| 使用環境濕度 | 相對濕度25～85%(但，不可結露) | |
| 保存濕度 | 相對濕度25～85%(但，不可結露) | |
| 高度 | 2,000m以下 | |
| 端子螺栓鎖合扭力 | 0.49-0.59N•m | |
| 端子配線方式 | 推薦電線 單線：2.5mm2 絞線：AWG#16、AWG#18 ※絞線須搭配附絕緣套管之棒狀端子使用 ※可2條接合 推薦棒狀端子 Al 1,5-8BK (AWG#16用) Phoenics Contact產品 Al 1-8RD (AWG#18用) Phoenics Contact產品 Al 0,75-8GY (AWG#18用) Phoenics Contact產品 | |
| 外殼塗裝顏色 | N1.5 | |
| 外殼材質 | PC+ABS UL94-V0 | |
| 重量 | 約150g | |
| 安裝 | 鋁軌安裝 | |
| 外觀尺寸 | 22.5(W)×90(H)×100(D)mm | |
性能
| 允許電壓變動範圍 | 額定電源電壓之85～110% | |
|---|---|---|
| 允許頻率變動範圍 | 50/60Hz±5Hz | |
| 輸入頻率範圍 | 40～500Hz | |
| 過負載耐受量 | 範圍內最大輸入之115%可連續 125%可10秒(於不超過AC600V之範圍內) | |
| 重覆精度 | 動作值 | ±0.5%FS (at 25℃ 65%RH、額定電源、DC與50/60Hz正弦波輸入時) |
| 動作時間 | ±50ms (at 25℃ 65%RH、額定電源) | |
| 對應規格 | 適用規格 | EN60947-5-1 設置環境(污染度2、設置範疇Ⅲ) |
| EMC | EN60947-5-1 | |
| 安全規格 | UL508(Recognition)、韓國電信法(法律第10564號)、 CSA C22.2 No.14、CCC: GB/T 14048.5 | |
| 絕緣阻抗 | 20MΩ以上 所有外部端子與外殼之間 所有電源端子與所有輸入端子之間 所有電源端子與所有輸出端子之間 所有輸入端子與所有輸出端子之間 | |
| 耐電壓 | AC2,000V 1分鐘 所有外部端子與外殼之間 所有電源端子與所有輸入端子之間 所有電源端子與所有輸出端子之間 所有輸入端子與所有輸出端子之間 | |
| 抗干擾性 | 1,500V共通/一般電源端子 啟動1ns方波正負脈寬1μs/100ns | |
| 耐振動 | 震動頻率10～55Hz 單側振幅0.35mm X、Y、Z各方向：5min×10掃除 | |
| 耐衝擊 | 100m/s2、3軸6方向3次 | |
| 保護構造 | 端子部：IP20 | |
（單位：mm）
單相電壓監視繼電器
K8AK-VW2型
K8AK-VW3型

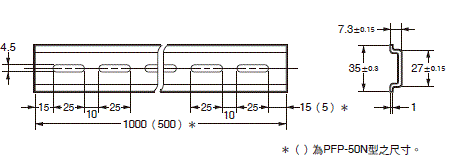

鋁軌安裝用另售配件
支撐鋁軌
PFP-100N型
PFP-50N型
