| 設定範圍 | 電源電壓 | 規格型號 |
|---|---|---|
| AC/DC1～10V AC/DC3～30V AC/DC15～150V | AC/DC24V | K8AK-VS2 24VAC/DC |
| AC100-240V | K8AK-VS2 100-240VAC | |
| AC/DC20～200V AC/DC30～300V AC/DC60～600V | AC/DC24V | K8AK-VS3 24VAC/DC |
| AC100-240V | K8AK-VS3 100-240VAC |
K8AK-VS
產品特色
最適合用於監視產業設備或裝置的電壓
可用於監視過電壓或低電壓。
一台即可對應手動復歸與自動復歸。
輸出接點1c×1、AC250V 5A（電阻負載）。
可切換輸出接點之一般切換/一般關閉。
支援儀表用燈號（0～10V）、分流器輸入。
透過LED即可掌握輸出狀態。
對應輸入頻率40～500Hz。
輸入至電源之間絕緣。
單相電壓繼電器
鋁軌安裝用選購品
支撐軌道
| 型號 |
|---|
| PFP-100N |
| PFP-50N |
輸入範圍
| 規格型號 | 範圍＊ | 接續端子 | 設定範圍 | 輸入阻抗 | 過負載耐受量 |
|---|---|---|---|---|---|
| K8AK-VS2 | AC/DC0～10V | V1-COM | AC/DC1～10V AC/DC3～30V AC/DC15～150V | 約120kΩ | 範圍內最大輸入之115% 可連續 |
| AC/DC0～30V | V2-COM | 約320kΩ | |||
| AC/DC0～150V | V3-COM | 約1.6MΩ | |||
| K8AK-VS3 | AC/DC0～200V | V1-COM | AC/DC20～200V AC/DC30～300V AC/DC60～600V | 約1.2MΩ | |
| AC/DC0～300V | V2-COM | 約1.7MΩ | |||
| AC/DC0～600V | V3-COM | 約3.1MΩ |
＊範圍依接續端子選定。
額定
| 電源電壓 | 絕緣電源 | AC/DC24V AC100-240V |
|---|---|---|
| 消耗電力 | AC/DC24V：2.0VA/1.1W以下 AC100-240V：4.6VA以下 | |
| 動作值設定範圍(SV) | 相對於設定範圍最大值之10～100% K8AK-VS2： AC/DC1～10V AC/DC3～30V AC/DC15～150V K8AK-VS3： AC/DC20～200V AC/DC30～300V AC/DC60～600V | |
| 動作値 | 設定值之100%動作 | |
| 重置值之設定範圍(HYS.) | 動作値之5～50% | |
| 復歸方式 | 手動復歸/自動復歸(切換) ※手動復歸方式： OFF 電源達1秒以上 | |
| 動作時間之設定範圍(T) | 0.1～30秒 | |
| 電源接通時鎖死時間(LOCK) | 1秒/5秒 以指撥開關切換 | |
| LED顯示 | PWR ： 綠 RY ： 黃 ALM ： 紅 | |
| 輸入阻抗 | 參閱上述之「輸入範圍」 | |
| 輸出型態 | 1c接點輸出(一般開啟/一般關閉以指撥開關切換) | |
| 輸出接點額定 | 額定負載 電阻負載 AC250V 5A DC30V 5A 最大開關容量1250VA 、150W 最小適用負載 DC5V、10mA (參考值) 機械性使用壽命1,000萬次以上 電力性使用壽命(AC250V/DC30V 5A)5萬次、 (AC250V/DC30V 3A)10萬次 | |
| 使用環境溫度 | -20～+60℃ （但不可結冰結露） | |
| 保存温度 | -25～+65℃（但不可結冰結露） | |
| 使用環境濕度 | 相對濕度 25～85%（但不可結露） | |
| 保存濕度 | 相對濕度 25～85%（但不可結露） | |
| 高度 | 2,000m以下 | |
| 端子螺栓鎖合扭力 | 0.49-0.59N・m | |
| 端子配線方式 | 推薦電線 單線： 2.5mm2 絞線： AWG#16 、 AWG#18 ※絞線須搭配附絕緣套管之棒狀端子使用 ※可2條接合 推薦棒狀端子 Al 1,5-8BK(AWG#16 用)PHOENIX CONTACT 製 Al 1-8RD(AWG#18 用)PHOENIX CONTACT 製 Al 0,75-8GY(AWG#18 用)PHOENIX CONTACT 製 | |
| 外殼塗裝顏色 | N1.5 | |
| 外殼材質 | PC+ABS UL94-V0 | |
| 重量 | 約150g | |
| 安裝 | 鋁軌安裝 | |
| 外觀尺寸 | 22.5(W)×90(H)×100(D)mm | |
性能
| 允許電壓變動範圍 | 額定電源電壓之85～110% | |
|---|---|---|
| 允許頻率變動範圍 | 50/60Hz±5Hz | |
| 輸入頻率範圍 | 40～500Hz | |
| 過負載耐受量 | 範圍內最大輸入之115% 可連續125% 可10秒( 於不超過AC600V 之範圍內) | |
| 重覆精度 | 動作値 | ±0.5%FS (at 25℃ 65%RH 、額定電源、DC與50/60Hz 正弦波輸入時) |
| 動作時間 | ±50ms (at 25℃ 65%RH 、額定電源)) | |
| 對應規格 | 適用規格 | EN60947-5-1 設置環境(污染度2、設置範疇Ⅲ) |
| EMC | EN60947-5-1 | |
| 安全規格 | UL508(Recognition)、韓國電信法(法律第10564 號)、CSA C22.2 No.14 、CCC: GB/T 14048.5 | |
| 絶縁抵抗 | 20MΩ以上 所有外部端子與外殼之間 所有電源端子與所有輸入端子之間 所有電源端子與所有輸出端子之間 所有輸入端子與所有輸出端子之間 | |
| 耐電壓 | AC2,000V 1分鐘 所有外部端子與外殼之間 所有電源端子與所有輸入端子之間 所有電源端子與所有輸出端子之間 所有輸入端子與所有輸出端子之間 | |
| 抗干擾性 | 1,500V 共通/一般電源端子 啟動1ns方波正負脈寬1μs/100ns | |
| 耐振動 | 震動頻率10～55Hz 單側振幅0.35mm X、Y、Z各方向： 5min×10 掃除 | |
| 耐衝撃 | 100m/s2、3軸6方向3次 | |
| 保護構造 | 端子部：IP20 | |

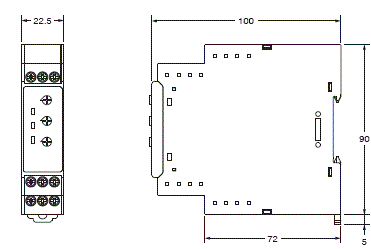

（單位：mm）
單相電壓繼電器
K8AK-VS2型
K8AK-VS3型
安裝時另行選購之產品

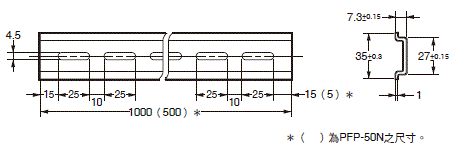

安裝用鋁軌
PFP-100N型
PFP-50N型
