K8AK-AS

K8AK-AS

產品特色
最適用於產業設備或裝置的電流監控
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 CAD

可監視過電流或不足電流。

支援市售CT（CT二次側電流 0～1A、0～5A）。

只需一台即可進行手動復歸與自動復歸。

可單獨設定啟動鎖定與動作時間。

輸出接點1c×1、AC250V 5A（阻抗負載）。

可切換輸出接點之常開／常閉。

LED指示燈，輸出狀態一目瞭然。

輸入至電源之間絕緣。

單相電流繼電器

設定範圍電源電壓型號規格
AC/DC2～20mA
AC/DC10～100mA
AC/DC50～500mA		AC/DC24VK8AK-AS1 24VAC/DC
AC100-240VK8AK-AS1 100-240VAC
AC/DC0.1～1A
AC/DC0.5～5A
AC/DC0.8～8A		AC/DC24VK8AK-AS2 24VAC/DC
AC100-240VK8AK-AS2 100-240VAC
AC10～100A ＊
AC20～200A ＊		AC/DC24VK8AK-AS3 24VAC/DC
AC100-240VK8AK-AS3 100-240VAC
＊K8AK-AS3型為與專用CT（K8AC-CT200L型 OMRON製）搭配使用的專用機型。（禁止直接輸入）

專用CT

外觀輸入範圍適用型號型號規格
3378_lu_2_1
AC10～100A
AC20～200A		K8AK-AS3K8AC-CT200L

亦可使用市售CT＊

外觀CT二次側電流適用型號
3378_lu_3_1
AC0～1A
AC0～5A		K8AK-AS2
＊搭配市售的CT使用時，請留意K8AK-AS2型的過負載能力。

鋁軌安裝用選購品

安裝軌道

型號
PFP-100N
PFP-50N

輸入範圍

型號規格範圍＊1連接端子設定範圍輸入阻抗輸入種類過負載能力
K8AK-AS1AC/DC0～20mAI1-COMAC/DC2～20mA
AC/DC10～100mA
AC/DC50～500mA		約5Ω直接輸入最大輸入的120%連續150% 1秒
AC/DC0～100mAI2-COM約1Ω直接輸入
AC/DC0～500mAI3-COM約0.2Ω直接輸入
K8AK-AS2AC/DC0～1AI1-COMAC/DC0.1～1A
AC/DC0.5～5A
AC/DC0.8～8A		約0.12Ω直接輸入/市售CT
AC/DC0～5AI2-COM約0.02Ω
AC/DC0～8AI3-COM約0.02Ω直接輸入
K8AK-AS3AC0～100AI2-COMAC10～100A ＊2
AC20～200A ＊2		-使用專用CT與專用CT (K8AC-CT200L型)
搭配使用120%連續
200% 30秒
600% 1秒
※CT1次側耐受度
AC0～200AI3-COM-使用專用CT

＊1. 範圍依接續端子選定。

＊2. K8AK-AS3型為與專用CT （K8AC-CT200L型 OMRON製）搭配使用的專用機型。（禁止直接輸入）

額定

電源電壓絕緣電源AC/DC24V
AC100-240V
消耗電力AC/DC24V： 2.0VA/1.1W以下
AC100-240V： 4.6VA以下
動作值設定範圍(SV)

相對於設定範圍最大值之10～100%
K8AK-AS1型：

AC/DC2～20mA
AC/DC10～100mA
AC/DC50～500mA
K8AK-AS2型：

AC/DC0.1～1A
(可支援市售CT)
AC/DC0.5～5A
(可支援市售CT)
AC/DC0.8～8A
K8AK-AS3型：搭配專用CT(K8AC-CT200L型)

使用時
AC10～100A
AC20～200A
動作値設定值的100%時動作
重置值的設定範圍(HYS.)動作値之5～50%
復歸方式手動復歸/自動復歸(切換)
※手動復歸方式 ： OFF電源達1秒以上
動作時間設定範圍(T)0.1～30秒
啟動鎖定時間設定範圍(LOCK)
※僅於過電流動作時有效		0～30秒
(當輸入值超出設定值的約30%時
啟動鎖定計時器會啟動)
※僅於過電流動作時有效
LED顯示PWR：綠 RY：黃 ALM：紅
輸入阻抗請參閱上一頁的「輸入範圍」
輸出型態1c接點輸出(常開/常閉以指撥開關切換)
輸出接點額定額定負載
阻抗負載
AC250V 5A
DC30V 5A
開關容量的最大值1250VA、150W
最小適用負載DC5V、10mA (參考值)
機械壽命1,000萬次以上
電氣壽命(AC250V/DC30V 5A) 5萬次
(AC250V/DC30V 3A) 10萬次
使用環境溫度-20～+60℃
(但 不可結冰結露)
保存溫度-25～+65℃
(但 不可結冰結露)
使用環境濕度相對濕度25～85%(但不可結露)
保存環境濕度相對濕度25～85%(但不可結露)
高度2,000m以下
端子螺絲鎖合扭力0.49-0.59N・m
端子接線方法建議纜線
單線：2.5mm2
絞線：AWG#16、AWG#18
※配線時請使用棒形絕緣端子
※兩條絞線可共同壓接於同一端子
建議棒形端子
Al 1,5-8BK(AWG#16用)Phoenics Contact產品
Al 1-8RD(AWG#18用)Phoenics Contact產品
Al 0,75-8GY(AWG#18用)Phoenics Contact產品
外殼塗裝顏色N1.5
外殼材質PC+ABS UL94-V0
重量約150g
安裝方法鋁軌式安裝
外觀尺寸22.5(W)×90(H)×100(D)mm

性能

容許電壓變動範圍額定電源電壓的85～110%
容許工作頻率範圍50/60Hz±5Hz
輸入頻率範圍K8AK-AS1、-AS2型： DC輸入或AC輸入 (45～65Hz)
K8AK-AS3型：AC輸入 (45～65Hz)
過負載能力K8AK-AS1、-AS2型： 持續最大輸入的120%、150% 1s
K8AK-AS3型： 搭配專用CT (K8AC-CT200L型)時
持續輸入120%、200% 30s、600% 1s
※CT1次側耐受度
重複精度
動作值±0.5% FS （at 25℃ 65%RH、額定電源、DC及 50/60Hz 正弦波輸入時）
動作時間±50ms (at 25℃ 65%RH、額定電源)
對應規格適用規格EN60947-5-1
安裝環境(污染度2、設置類別Ⅲ)
EMCEN60947-5-1
規格認證UL508 (Recognition)、
韓國無線電波法(法律第10564號)、
CSA C22.2 No.14、
CCC： GB/T 14048.5
絕緣阻抗20MΩ以上
外部端子整體與外殼間
所有電源端子與所有輸入端子之間
所有電源端子與所有輸出端子之間
輸入端子整體與輸出端子整體間
耐電壓AC2,000V 1分鐘
外部端子整體與外殼間
所有電源端子與所有輸入端子之間
所有電源端子與所有輸出端子之間
輸入端子整體與輸出端子整體間
抗雜訊1,500V電源端子共同/一般
上升方波1ns 正負 脈衝寬度1μs/100ns
耐振動震動頻率10～55Hz 單側振幅0.35mm
X、Y、Z各方向：5min×10掃描
耐衝擊100m/s2、3軸6方向3次
保護構造端子部位：IP20

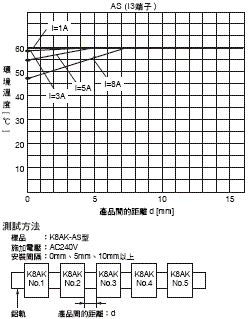

安裝2台以上K8AK-AS型時的安裝間距與輸入電流之間的關係（參考值）

安裝間隔與輸入電流的關係，請參照下圖。
請注意，如果輸入電流超過這個範圍，可能會因K8AK型溫度上升而導致內部零組件的使用壽命縮短。
3378_sp_1

（單位：mm）

單相電流繼電器

K8AK-AS1型
K8AK-AS2型
K8AK-AS3型

K8AK-AS 外觀尺寸 1

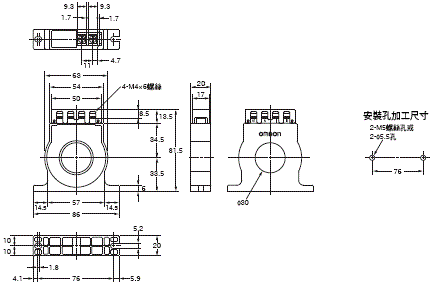

專用CT

K8AC-CT200L型
3378_dm_2
註. 專用CT為搭配K8AK-AW3型使用的專用產品。
接線時，請配置端子k及端子l的配線。
（不使用端子kt及端子lt。）

鋁軌安裝用選購品

安裝軌道
PFP-100N型
PFP-50N型
3378_dm_3
