控制盤為生產單位的核心裝置。只要控制盤升級，生產設備效率也能大大提升。
甚至還能改革控制盤設計、生產流程，以及作業員配置方式，建構一個更簡單、更有前瞻性的控制盤系統。
本產品採用OMRON控制盤產品規格之通用思維，也就是「Value Design for Panel *1」，並藉由各種做法，實現控制盤升級及製程改革的目標。
K8DT-TH
產品特色
防止加熱器過度升溫的效果優異，搭載自我保持功能，有助於裝置安全運轉
達成控制盤的小型化與精簡配線之目標
賦予控制盤全新價值
*1 Value Design for Panel
藉由控制盤產品規格之通用思維「Value Design for Panel (以下簡稱Value Design)」為客戶所使用的控制盤帶來全新價值。
搭配Value Design對應產品使用，即可大大提升控制盤價值。
為客戶重要的裝置提供防護，免於受到無法預期的故障危害。
您曾經有過以下困擾嗎？
1.想要在裝置故障前發出警示。
2.國外的電源系統品質低落，想要加以防護。
3.想避免加熱器過度升溫。
4.想要在使用電極棒的液位控制系統中縮小控制盤的體積。
5.想要使用通過國外安全認證的監視保護繼電器產品。

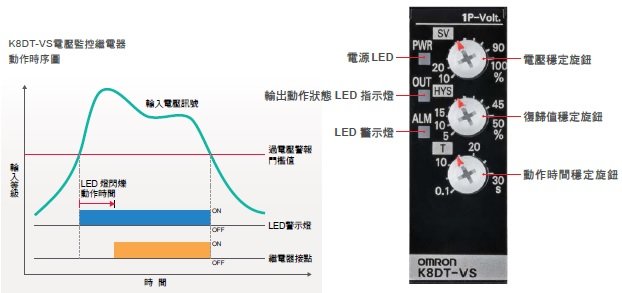

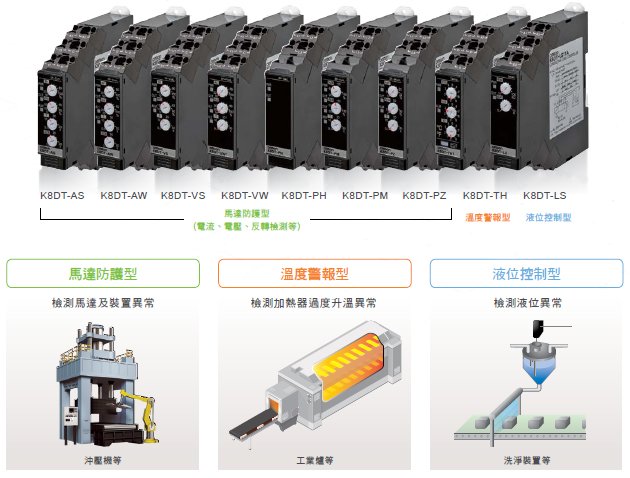

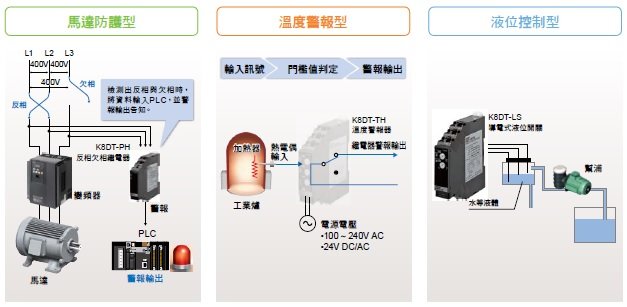

計測監視保護繼電器－K8DT 是什麼？可提供門檻值設定功能之警報器
（輸入訊號＊）可輸入電壓、電流、溫度(熱電偶、白金)、液位(電極棒)。
［警報輸出］可選擇繼電器輸出或電晶體輸出。
＊備有各種機型，適用於不同的輸入類型。
提高接點的永久可靠性，實現異常狀態的可視化
首創業界先例* 推出電晶體輸出型產品
＊根據本公司2015年11月的調查結果

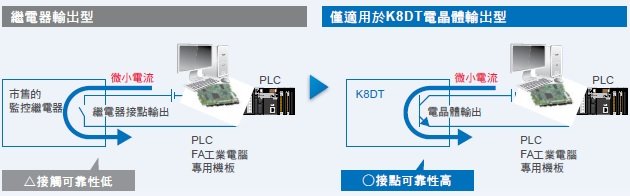

電晶體輸出型，提供最佳的接點永久可靠性
監控繼電器動作頻率較低，因此繼電器接點的接點面容易產生劣化，降低接點的可靠性低。
尤其是使用微控制器連接埠或PLC輸入時，就必須達到微弱電流小於5mA的開閉可靠性，此時電晶體輸出將可提供絕佳的品質。
異常狀態可視化
K8DT異常狀態可被讀取到PLC或上位裝置中，藉此達成異常狀態的可視化。
異常狀態的可視化可有效協助裝置從異常狀態中迅速復原。
使用電晶體輸出方式，品質更安心，而且還能利用上位裝置讀取異常訊號，有效協助建構IoT裝置。
K8DT異常狀態可被讀取到PLC或上位裝置中，藉此達成異常狀態的可視化。
異常狀態的可視化可有效協助裝置從異常狀態中迅速復原。
使用電晶體輸出方式，品質更安心，而且還能利用上位裝置讀取異常訊號，有效協助建構IoT裝置。
耗電量低，適合緊密安裝
耗電量大幅降低，遙遙領先市售的監控繼電器
由於耗電量極低，能夠減輕內部的發熱，因此可適用緊密安裝方式。

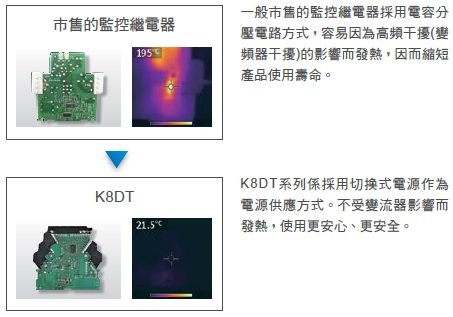

在極惡劣干擾性強的環境下，仍能安心使用
不因高頻干擾而造成發熱，可靠性大幅提升

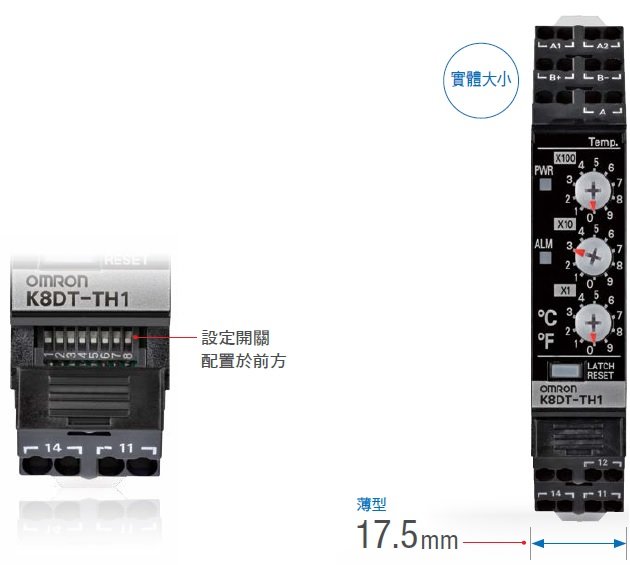

控制盤體積更小、配線更精簡，寬度僅17.5mm，配置更靈活
對於控制盤的小型化及精簡配線有強烈需求者的首選。
• 小型控制盤，機身輕巧僅17.5mm
• 配線極簡化，可從前方以Push-In Plus 端子台插入
• 設定開關配置於前方，設定變更更為輕鬆
利用Push-In Plus端子台，即可輕鬆配線
無需使用工具，僅需插入端子台即可。全新研發Push-In Plus端子台，大大降低配線作業的負擔及所需工時。

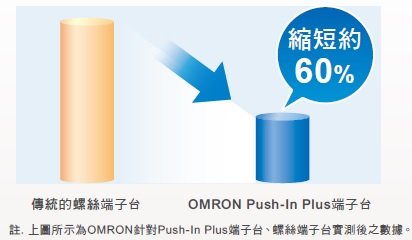

使用Push-In Plus端子台，即可大大縮減配線所需工時

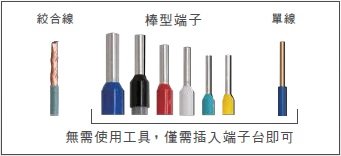

亦可使用絞合線進行配線
除了附壓接棒狀端子(歐式端子)纜線外，亦可使用絞合線/單線配線。
應用範例
溫度警報器
K8DT-TH

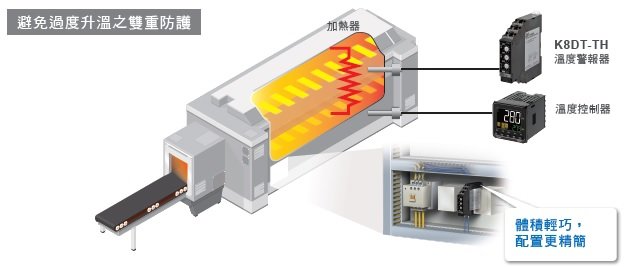

［用途］最適合避免馬達過度升溫之雙重防護(電子配件、半導體、工業爐等)

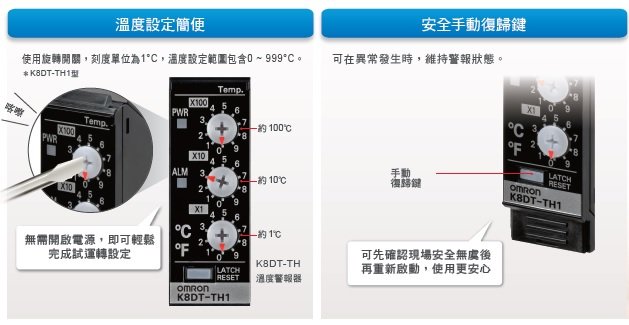

［特性］① 體積輕巧，可安裝於空間狹隘之處
② 採用旋轉開關進行設定，設定更簡便
③ 為了安全考量，配備手動復歸鍵
溫度警報器
| 電源電壓 | 輸入種類 | 設定單位（設定範圍） | 輸出類型 | 型號規格 |
|---|---|---|---|---|
| AC/DC24V | 熱電偶／白金測溫阻抗體 | 1°C/°F為單位設定（0～999°C/℉） | 繼電器（1c） | K8DT-TH1CD型 |
| 電晶體（NPN輸出） | K8DT-TH1TD型 | |||
| AC100-240V | 繼電器（1c） | K8DT-TH1CA型 | ||
| 電晶體（NPN輸出） | K8DT-TH1TA型 | |||
| AC/DC24 | 熱電偶 | 10°C/°F為單位設定* | 繼電器（1c） | K8DT-TH2CD型 |
| 電晶體（NPN輸出） | K8DT-TH2TD型 | |||
| AC100-240V | 繼電器（1c） | K8DT-TH2CA型 | ||
| 電晶體（NPN輸出） | K8DT-TH2TA型 |
＊設定範圍請參閱型錄第3頁。
選購品（另售）
前蓋
| 外觀 | 型號 |
|---|---|
 | Y92A-D1A型 |
鋁軌安裝用選購品
支撐軌道
| 型號 |
|---|
| PFP-100N |
| PFP-50N |
額定
| 電源電壓 | K8DT-TH[][]D型：AC24V 50/60Hz、DC24V K8DT-TH[][]A型：AC100-240V 50/60Hz | |
|---|---|---|
| 容許電壓變動範圍 | 額定電源電壓之85～110% | |
| 消耗電力 | AC24V/DC24V：2.1VA以下/1.2W以下 AC100-240V：3.1VA以下 | |
| 額定絕緣電壓 | AC253V | |
| 感測器輸入 | K8DT-TH1型 | 熱電偶：K、J、T、E 白金測溫阻抗體：Pt100、Pt1000 |
| K8DT-TH2型 | 熱電偶：K、J、T、E、B、R、S、PLⅡ | |
| 設定方式 | 旋轉式指撥開關設定(3連) | |
| LED顯示 | PWR：綠色，ALM：紅色 | |
| 輸出型態 | 繼電器：1c接點輸出 電晶體：NPN輸出 | |
| 繼電器輸出接點額定 | 額定負載：AC250V 5A、DC30V 5A (電阻負載) AC250V 1A (電感負載) DC48V 0.2A (電感負載) 最小適用負載：DC5V、10mA (參考值) 機械壽命：1,000萬次以上 電氣壽命：(AC250V/DC30V 5A) 5萬次 (AC250V/DC30V 3A) 10萬次 | |
| 電晶體輸出額定 | 接點構成：1a(NPN電晶體) 額定電壓：DC24V(最大電壓：DC26.4V) 最大電流：DC50mA | |
| 使用環境溫度 | -20～+60°C(不可結冰結露) | |
| 保存溫度 | -25～+65°C(不可結冰結露) | |
| 使用環境濕度 | 25～85%RH(不可結露) | |
| 保存環境濕度 | 25～85%RH(不可結露) | |
| 高度 | 2,000m以下 | |
| 適合線種 | 絞線/單線/套管端子 | |
| 適合剖面積 | 0.25～1.5mm2 (AWG24～16) | |
| 電線插入力道 | 8N以下(AWG20) | |
| 螺絲起子壓入力 | 15N以下 | |
| 電線剝除 | 8mm | |
| 套管導體長度 | 8mm | |
| 建議的一字螺絲起子 | OMRON製：XW4Z-00B型 Phoenix Contact製：SZF 0.4×2.5 WAGO製：210-719 Weidmuller製：SDI 0.4×2.5×75 | |
| 電流容量 | 10A(每1極) | |
| 插拔次數 | 50次 | |
| 外殼塗裝顏色 | N1.5 | |
| 外殼材質 | PC UL94-V0 | |
| 重量 | 約100g | |
| 安裝 | DIN鋁軌安裝 螺絲安裝 | |
| 外觀尺寸 | 17.5(W)×90(H)×90(D)mm | |
性能
| 測量精度 | K8DT-TH1[][]型： 設定值±1%或±4℃ 取較大值 K8DT-TH2[][]型： 設定範圍的±1% (±1%F.S.) | |
|---|---|---|
| 磁滯幅度 | 2°C | |
| 取樣週期 | 100ms | |
| 對應規格 | 適用規格 | EN61010-1 安裝環境：污染度2、過電壓類別II |
| EMC | EN61326-1* | |
| 安全規格 | UL61010-1(列名認證) 韓國無線電波法(法律第10564號) | |
| 絕緣阻抗 | 20MΩ以上 外部端子整體與外殼間 所有電源端子與所有輸入端子之間 所有電源端子與所有輸出端子之間 輸入端子整體與輸出端子整體間 | |
| 耐電壓 | 3,000VAC 1分鐘 外部端子整體與外殼間 所有電源端子與所有輸入端子之間 所有電源端子與所有輸出端子之間 輸入端子整體與輸出端子整體間 | |
| 脈衝耐電壓 | 6kV(導電部位端子與露出的非充電金屬部位之間) | |
| 抗雜訊 | 上升時方波1ns 正負 脈衝寬度1μs/100ns AC100-240V：1,500V電源端子共同/一般 AC24V：1,500V電源端子共同/一般 DC24V：480V電源端子共同 | |
| 耐振動 | 震動頻率10～55Hz 單側振幅0.35mm X、Y、Z各方向 5min×10掃描 | |
| 耐衝擊 | 100m/s2 3軸6方向3次 | |
| 保護構造 | 端子部 IP20 | |
＊工業用電磁環境（EN/IEC61326-1第2表）
設定範圍
K8DT-TH1型

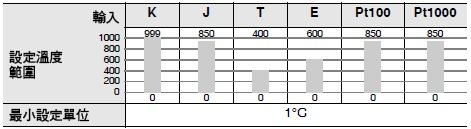

選擇°C為單位

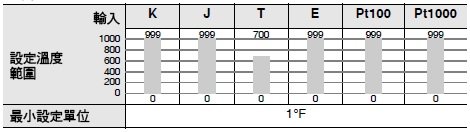

選擇°F為單位
K8DT-TH2型

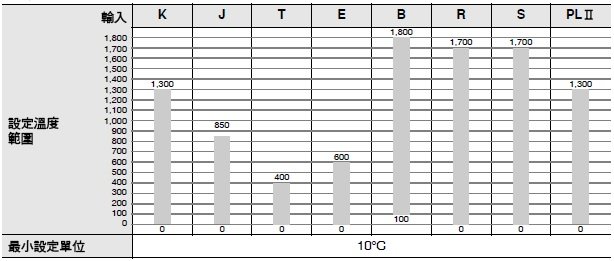

選擇°C為單位

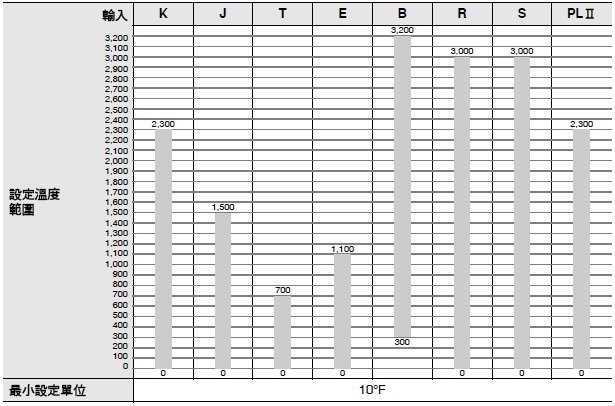

選擇°F為單位
溫度輸入範圍
| K8DT-TH1型 | °C | °F | ||
|---|---|---|---|---|
| 輸入種類 | 下限 | 上限 | 下限 | 上限 |
| K | -20 | 1019 | -40 | 1039 |
| J | -20 | 870 | -40 | 1039 |
| T | -20 | 420 | -40 | 740 |
| E | -20 | 620 | -40 | 1039 |
| Pt100 | -20 | 870 | -40 | 1039 |
| Pt1000 | -20 | 870 | -40 | 1039 |
| K8DT-TH2型 | °C | °F | ||
|---|---|---|---|---|
| 輸入種類 | 下限 | 上限 | 下限 | 上限 |
| K | -20 | 1320 | -40 | 2340 |
| J | -20 | 870 | -40 | 1540 |
| T | -20 | 420 | -40 | 740 |
| E | -20 | 620 | -40 | 1140 |
| B | 0 | 1820 | 0 | 3240 |
| R | -20 | 1720 | -40 | 3040 |
| S | -20 | 1720 | -40 | 3040 |
| PL II | -20 | 1320 | -40 | 2340 |

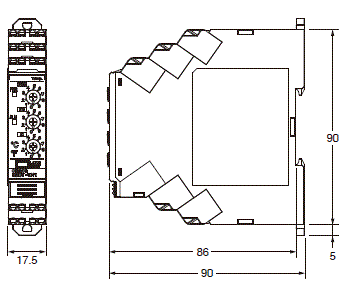

（單位：mm）
溫度警報器
K8DT-TH型
選購品（另售）
前蓋
Y92A-D1A型
安裝軌道時另行選購之產品

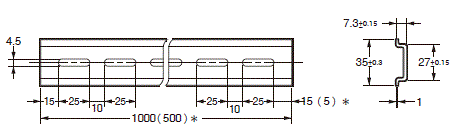

安裝軌道
PFP-100N型
PFP-50N型
＊（ ）為PFP-50N型的尺寸。
| 型號 |
| PFP-100N |
| PFP-50N |
