K8DT-PZ
達成控制盤的小型化與精簡配線之目標
賦予控制盤全新價值
*1 Value Design for Panel
藉由控制盤產品規格之通用思維「Value Design for Panel (以下簡稱Value Design)」為客戶所使用的控制盤帶來全新價值。
搭配Value Design對應產品使用,即可大大提升控制盤價值。
為客戶重要的裝置提供防護,免於受到無法預期的故障危害。
您曾經有過以下困擾嗎?
1.想要在裝置故障前發出警示。
2.國外的電源系統品質低落,想要加以防護。
3.想避免加熱器過度升溫。
4.想要在使用電極棒的液位控制系統中縮小控制盤的體積。
5.想要使用通過國外安全認證的監視保護繼電器產品。

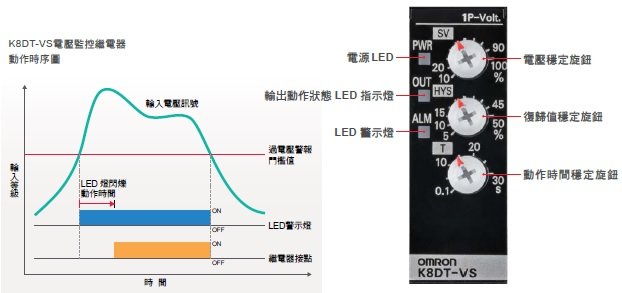

計測監視保護繼電器-K8DT 是什麼?可提供門檻值設定功能之警報器
[輸入訊號*]可輸入電壓、電流、溫度(熱電偶、白金)、液位(電極棒)。
[警報輸出]可選擇繼電器輸出或電晶體輸出。
*備有各種機型,適用於不同的輸入類型。

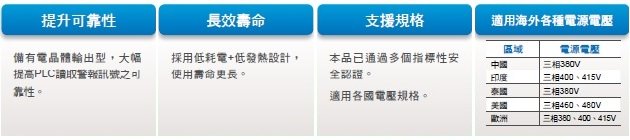

提高接點的永久可靠性,實現異常狀態的可視化
首創業界先例* 推出電晶體輸出型產品
*根據本公司2015年11月的調查結果

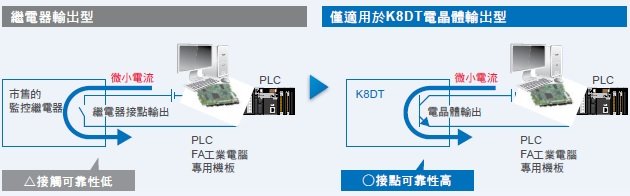

電晶體輸出型,提供最佳的接點永久可靠性
監控繼電器動作頻率較低,因此繼電器接點的接點面容易產生劣化,降低接點的可靠性低。
尤其是使用微控制器連接埠或PLC輸入時,就必須達到微弱電流小於5mA的開閉可靠性,此時電晶體輸出將可提供絕佳的品質。
K8DT異常狀態可被讀取到PLC或上位裝置中,藉此達成異常狀態的可視化。
異常狀態的可視化可有效協助裝置從異常狀態中迅速復原。
使用電晶體輸出方式,品質更安心,而且還能利用上位裝置讀取異常訊號,有效協助建構IoT裝置。

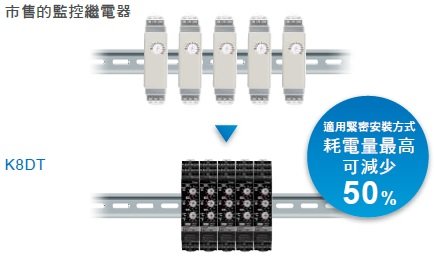

耗電量低,適合緊密安裝
耗電量大幅降低,遙遙領先市售的監控繼電器
由於耗電量極低,能夠減輕內部的發熱,因此可適用緊密安裝方式。
在極惡劣干擾性強的環境下,仍能安心使用

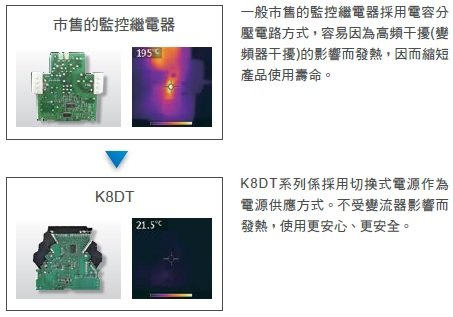

不因高頻干擾而造成發熱,可靠性大幅提升
控制盤體積更小、配線更精簡,寬度僅17.5mm,配置更靈活
對於控制盤的小型化及精簡配線有強烈需求者的首選。

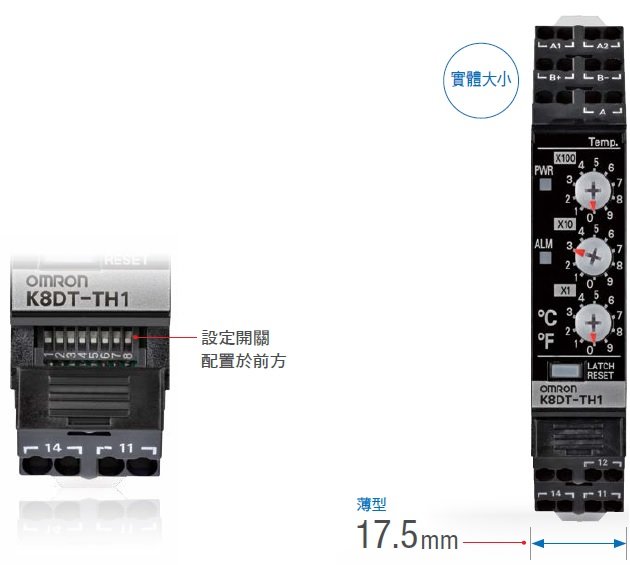

• 小型控制盤,機身輕巧僅17.5mm
• 配線極簡化,可從前方以Push-In Plus 端子台插入
• 設定開關配置於前方,設定變更更為輕鬆
利用Push-In Plus端子 台,即可輕鬆配線
無需使用工具,僅需插入端子台即可。全新研發Push-In Plus端子台,大大降低配線作業的負擔及所需工時。

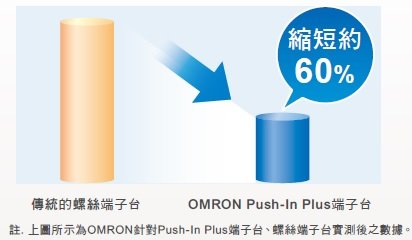

使用Push-In Plus端子台,即可大大縮減配線所需工時

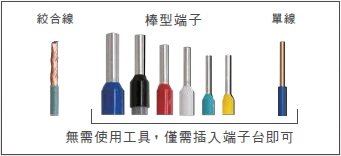

亦可使用絞合線進行配線
除了附壓接棒狀端子(歐式端子)纜線外,亦可使用絞合線/單線配線。
應用範例

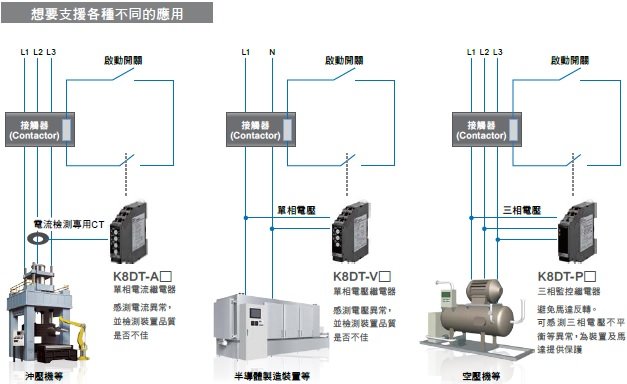

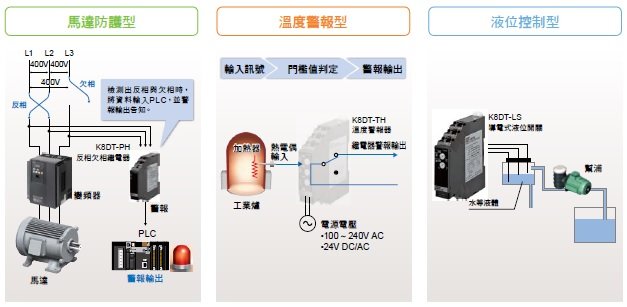

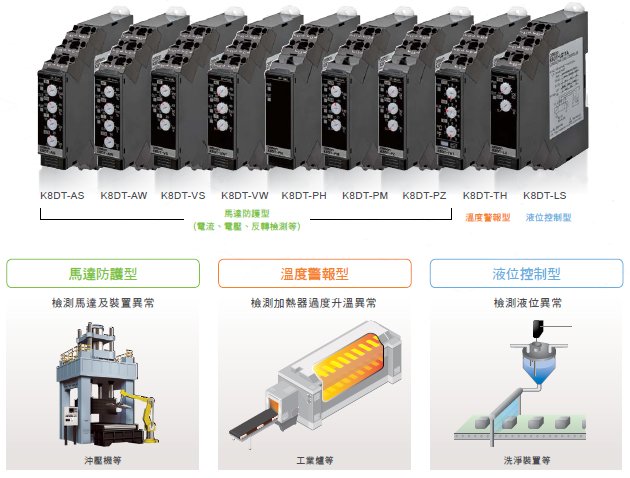

馬達保護
K8DT-A[]/-V[]/-P[]型
[用途]最適合用來監控裝置及馬達異常狀態的趨勢
(配備三相馬達裝置、高價裝置或是附帶空壓機的裝置等)
三相電壓+不平衡+逆相欠相繼電器
額定輸入電壓 * | 輸出類型 | 型號規格 |
---|---|---|
三相3線 AC200、220、230、240V | 繼電器(1c) | K8DT-PZ1CN型 |
電晶體(NPN輸出) | K8DT-PZ1TN型 | |
三相3線 AC380、400、415、480V | 繼電器(1c) | K8DT-PZ2CN型 |
電晶體(NPN輸出) | K8DT-PZ2TN型 |
註. 可使用指撥開關切換輸入範圍。
*電源電壓與額定輸入電壓共用。
選購品(另售)
前蓋
外觀 | 型號規格 |
---|---|
Y92A-D1A型 |
鋁軌安裝用選購品
安裝軌道
型號 |
---|
PFP-100N |
PFP-50N |
額定
額定輸入電壓 | K8DT-PZ1[]N型:3φ-AC200、220、230、240V K8DT-PZ2[]N型:3φ-AC380、400、415、480V | |
---|---|---|
輸入負荷 | K8DT-PZ1型:約1.7VA K8DT-PZ2型:約2.7VA | |
額定絕緣電壓 | AC528V | |
動作值設定範圍 | 過電壓/低電壓 額定輸入電壓的 2~30% 不平衡 額定輸入電壓的 5~22% ※可使用指撥開關切換額定輸入電壓 | |
動作值 | 過電壓/低電壓 設定值的100%時動作 不平衡 不平衡動作值=額定輸入電壓×不平衡設定值(%) 最大線圈間電壓-最小線圈間電壓,數值大於不平 衡動作值的電位差時會執行動作 | |
復歸值 | 固定為額定的2% | |
復歸方式 | 自動復歸 | |
動作時間設定範圍 | 過電壓/低電壓 | 0.1~30秒 |
不平衡 | 0.1~30秒 | |
反相 | 0.1秒±0.05秒 | |
欠相 | 0.1秒以下 | |
接通電源時鎖定時間 | 1秒/5秒 以指撥開關切換 | |
LED顯示 | PW:綠色,OUT:黃色,ALM:紅色 | |
輸出型態 | 繼電器:1c接點輸出 電晶體:NPN輸出 | |
繼電器輸出接點額定 | 額定負載: AC250V 5A、DC30V 5A (阻抗負載) AC250V 1A (電感負載) DC48V 0.2A (電感負載) 最小適用負載:DC5V、10mA (參考值) 機械壽命:1,000萬次以上 電氣壽命:(AC250V/DC30V 5A) 5萬次 (AC250V/DC30V 3A) 10萬次 | |
電晶體輸出額定 | 接點構成:1a (NPN電晶體) 額定電壓:DC24V (最大電壓:DC26.4V) 最大電流:DC50mA | |
使用環境溫度 | -20~+60℃(不可結冰結露) | |
保存溫度 | -25~+65℃(不可結冰結露) | |
使用環境濕度 | 25~85%RH(不可結露) | |
保存環境濕度 | 25~85%RH(不可結露) | |
高度 | 2,000m以下 | |
建議線種 | 絞線/單線/套管端子 | |
建議剖面積 | 0.25~1.5mm2(AWG24~16) | |
電線插入力道 | 8N以下(AWG20) | |
螺絲起子壓入力 | 15N以下 | |
電線剝除 | 8mm | |
套管導體長度 | 8mm | |
建議的一字螺絲起子 | OMRON製:XW4Z-00B型 Phoenix Contact製:SZF 0.4×2.5 WAGO製:210-719 Weidmuller製:SDI 0.4×2.5×75 | |
電流容量 | 10A(每1極) | |
插拔次數 | 50次 | |
外殼塗裝顏色 | N1.5 | |
外殼材質 | PC UL94-V0 | |
重量 | 約100g | |
安裝 | DIN鋁軌安裝 螺絲安裝 | |
外觀尺寸 | 17.5(W)×90(H)×90(D)mm |
性能
輸入頻率範圍 | 50/60Hz | |
---|---|---|
過負載能力 | 持續輸入528V | |
重複精度 | 動作值 | ±0.5%FS (at 25℃ 65%RH、額定電源) |
動作時間 | ±50ms (at 25℃ 65%RH、額定電源) | |
對應規格 | 適用規格 | EN60947-5-1 安裝環境:污染度2、過電壓類別Ⅲ |
EMC | EN60947-5-1 | |
安全規格 | UL60947-5-1 (Listed認證) 韓國無線電波法(法律第10564號) CCC (GB/T 14048.5) LR (Category ENV1.2)* | |
絕緣阻抗 | 20MΩ以上 外部端子整體與外殼間 輸入端子整體與輸出端子整體間 | |
耐電壓 | 2,000VAC 1分鐘 外部端子整體與外殼間 輸入端子整體與輸出端子整體間 | |
脈衝耐電壓 | 6kV (導電部位端子與露出的非充電金屬部位之間) | |
抗雜訊 | 上升時方波1ns 正負 脈衝寬度1μs/100ns 1,500V輸入端子共同/一般 | |
耐振動 | 震動頻率10~55Hz 單側振幅0.35mm X、Y、Z各方向 5min×10掃描 | |
耐衝擊 | 100m/s2 3軸6方向3次 | |
保護構造 | 端子部 IP20 |
*正在申請LR。

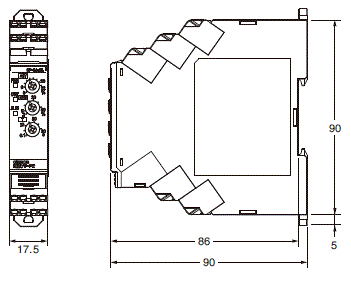

(單位:mm)
三相電壓+不平衡+逆相欠相繼電器
K8DT-PZ1型
K8DT-PZ2型
選購品(另售)
前蓋
Y92A-D1A型

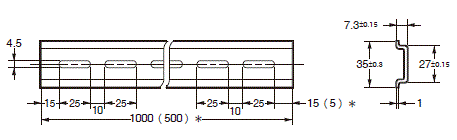

安裝軌道時另行選購之產品
安裝軌道
PFP-100N型
PFP-50N
*( )為PFP-50N型的尺寸。
