K8DT-PH
產品特色
保護裝置、馬達不受電源系統的電壓不穩定狀況影響檢測三相電源系統的反相、欠相異常，以保護裝置、馬達
達成控制盤的小型化與精簡配線之目標
賦予控制盤全新價值
*1 Value Design for Panel
藉由控制盤產品規格之通用思維「Value Design for Panel (以下簡稱Value Design)」為客戶所使用的控制盤帶來全新價值。
搭配Value Design對應產品使用，即可大大提升控制盤價值。
為客戶重要的裝置提供防護，免於受到無法預期的故障危害。
您曾經有過以下困擾嗎？
1.想要在裝置故障前發出警示。
2.國外的電源系統品質低落，想要加以防護。
3.想避免加熱器過度升溫。
4.想要在使用電極棒的液位控制系統中縮小控制盤的體積。
5.想要使用通過國外安全認證的監視保護繼電器產品。
計測監視保護繼電器－K8DT 是什麼？可提供門檻值設定功能之警報器
［輸入訊號＊］可輸入電壓、電流、溫度(熱電偶、白金)、液位(電極棒)。
［警報輸出］可選擇繼電器輸出或電晶體輸出。＊備有各種機型，適用於不同的輸入類型。

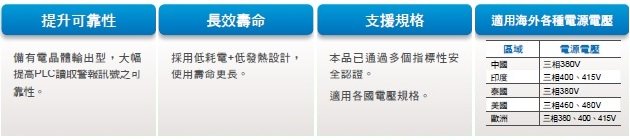

提高接點的永久可靠性，實現異常狀態的可視化
首創業界先例 * 推出電晶體輸出型產品
＊根據本公司2015年11月的調查結果

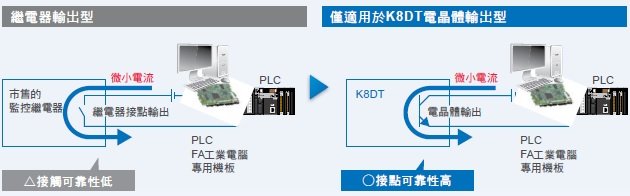

電晶體輸出型，提供最佳的接點永久可靠性
監控繼電器動作頻率較低，因此繼電器接點的接點面容易產生劣化，降低接點的可靠性低。
尤其是使用微控制器連接埠或PLC輸入時，就必須達到微弱電流小於5mA的開閉可靠性，此時電晶體輸出將可提供絕佳的品質。

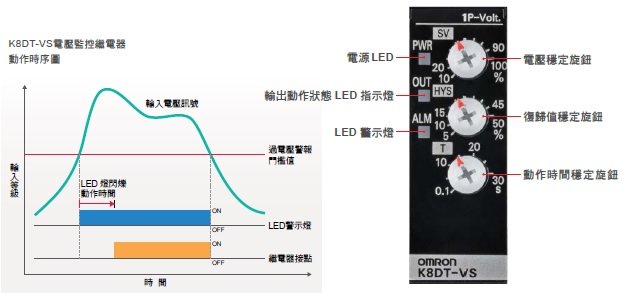

異常狀態可視化
K8DT異常狀態可被讀取到PLC或上位裝置中，藉此達成異常狀態的可視化。
異常狀態的可視化可有效協助裝置從異常狀態中迅速復原。
使用電晶體輸出方式，品質更安心，而且還能利用上位裝置讀取異常訊號，有效協助建構IoT裝置。
K8DT異常狀態可被讀取到PLC或上位裝置中，藉此達成異常狀態的可視化。
異常狀態的可視化可有效協助裝置從異常狀態中迅速復原。
使用電晶體輸出方式，品質更安心，而且還能利用上位裝置讀取異常訊號，有效協助建構IoT裝置。
耗電量低，適合緊密安裝
耗電量大幅降低，遙遙領先市售的監控繼電器
由於耗電量極低，能夠減輕內部的發熱，因此可適用緊密安裝方式。
在極惡劣干擾性強的環境下，仍能安心使用
不因高頻干擾而造成發熱，可靠性大幅提升

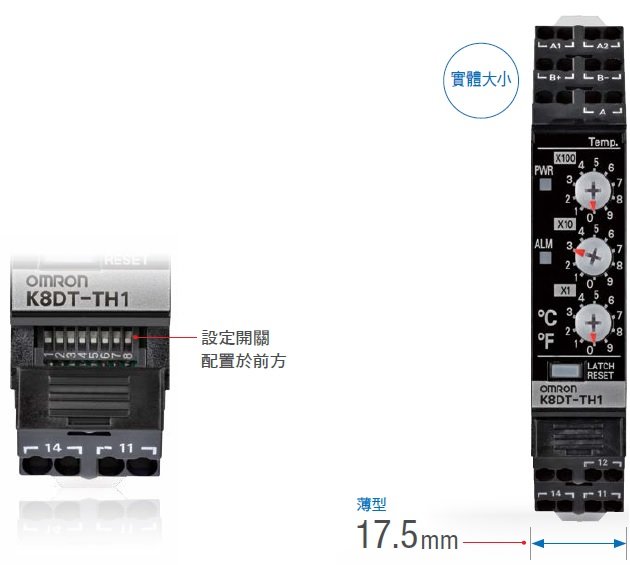

控制盤體積更小、配線更精簡，寬度僅17.5mm，配置更靈活
對於控制盤的小型化及精簡配線有強烈需求者的首選。
• 小型控制盤，機身輕巧僅17.5mm
• 配線極簡化，可從前方以Push-In Plus 端子台插入
• 設定開關配置於前方，設定變更更為輕鬆
利用Push-In Plus端子台，即可輕鬆配線
無需使用工具，僅需插入端子台即可。全新研發Push-In Plus端子台，大大降低配線作業的負擔及所需工時。
使用Push-In Plus端子台，即可大大縮減配線所需工時

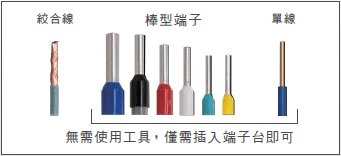

亦可使用絞合線進行配線
除了附壓接棒狀端子(歐式端子)纜線外，亦可使用絞合線/單線配線。

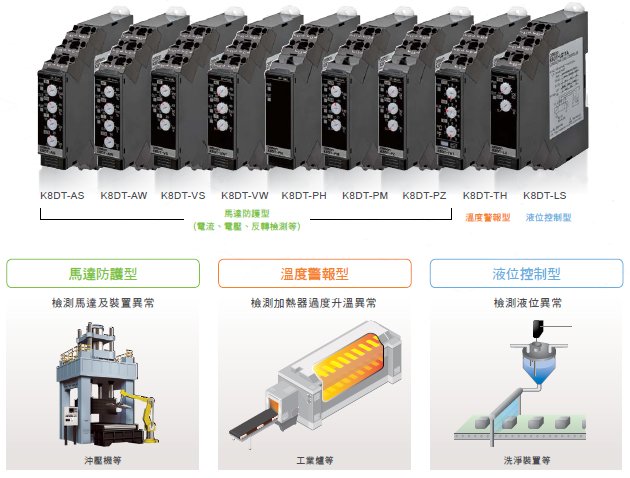

應用範例

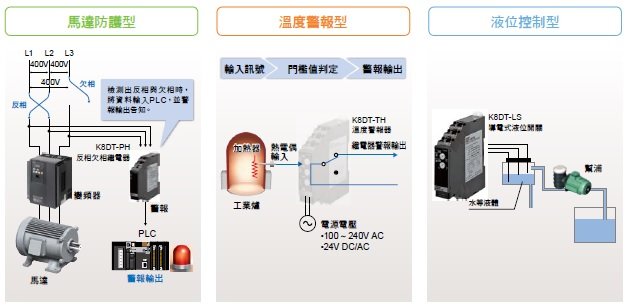

馬達保護

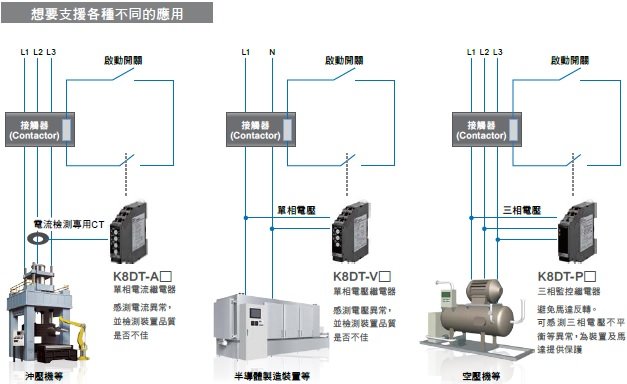

K8DT-A[]/-V[]/-P[]型
［用途］最適合用來監控裝置及馬達異常狀態的趨勢
(配備三相馬達裝置、高價裝置或是附帶空壓機的裝置等)
［特性］具備高可靠性。可穩定使用。
逆相欠相繼電器
| 功能 | 額定輸入電壓 ＊ | 輸出類型 | 型號規格 |
|---|---|---|---|
| 逆相+欠相監視 | 三相3線 AC200～480V | 繼電器（1c） | K8DT-PH1CN型 |
| 電晶體（NPN輸出） | K8DT-PH1TN型 |
＊電源電壓與額定輸入電壓共用。
選購品（另售）
前蓋
| 外觀 | 型號規格 |
|---|---|
 | Y92A-D1A型 |
鋁軌安裝用選購品
安裝軌道
| 型號 |
|---|
| PFP-100N |
| PFP-50N |
額定
| 額定輸入電壓 | 3φ-AC200～480V | |
|---|---|---|
| 輸入負荷 | 約2.6VA | |
| 額定絕緣電壓 | AC528V | |
| 動作時間 | 反相 | 0.1秒±0.05秒 |
| 欠相 | 0.1秒以下(額定電壓急遽從100%→0%時) | |
| 復歸方式 | 自動復歸 | |
| LED顯示 | PWR：綠色，OUT：黃色 | |
| 輸出型態 | 繼電器：1c接點輸出 電晶體：NPN輸出 | |
| 繼電器輸出接點額定 | 額定負載：AC250V 5A、DC30V 5A(阻抗負載) (AC250V/DC30V 3A)10萬次 | |
| 電晶體輸出額定 | 接點構成：1a(NPN電晶體) 額定電壓：DC24V(最大電壓：DC26.4V) 最大電流：DC50mA | |
| 使用環境溫度 | -20～+60℃(不可結冰結露) | |
| 保存溫度 | -25～+65℃(不可結冰結露) | |
| 使用環境濕度 | 25～85%RH(不可結露) | |
| 保存環境濕度 | 25～85%RH(不可結露) | |
| 高度 | 2,000m以下 | |
| 建議線種 | 絞線/單線/套管端子 | |
| 建議剖面積 | 0.25～1.5mm2 （AWG24～16） | |
| 電線插入力道 | 8N以下(AWG20) | |
| 螺絲起子壓入力 | 15N以下 | |
| 電線剝除 | 8mm | |
| 套管導體長度 | 8mm | |
| 建議的一字螺絲起子 | OMRON製：XW4Z-00B型 Phoenix Contact製：SZF 0.4×2.5 WAGO製：210-719 Weidmuller製：SDI 0.4×2.5×75 | |
| 電流容量 | 10A(每1極) | |
| 插拔次數 | 50次 | |
| 外殼塗裝顏色 | N1.5 | |
| 外殼材質 | PC UL94-V0 | |
| 重量 | 約100g | |
| 安裝 | DIN鋁軌安裝 螺絲安裝 | |
| 外觀尺寸 | 17.5(W)×90(H)×90(D)mm | |
性能
| 輸入頻率範圍 | 45～65 Hz | |
|---|---|---|
| 過負載能力 | 持續輸入528V | |
| 欠相檢測位準 | 額定輸入的80%±10% 計算公式 | |
| 對應規格 | 適用規格 | EN60947-5-1 安裝環境：污染度2、過電壓類別Ⅲ |
| EMC | EN 60947-5-1 | |
| 安全規格 | UL60947-5-1 （Listed認證） 韓國無線電波法（法律第10564號） CCC （GB/T 14048.5） LR （Category ENV1.2）＊ | |
| 絕緣阻抗 | 20MΩ以上 外部端子整體與外殼間 輸入端子整體與輸出端子整體間 | |
| 耐電壓 | 2,000VAC 1分鐘 外部端子整體與外殼間 輸入端子整體與輸出端子整體間 | |
| 脈衝耐電壓 | 6kV （導電部位端子與露出的非充電金屬部位之間） | |
| 抗雜訊 | 上升時方波1ns 正負 脈衝寬度1μs/100ns 1,500V輸入端子共同/一般 | |
| 耐振動 | 震動頻率10-55Hz 單側振幅0.35mm X、Y、Z各方向 5min×10掃描 | |
| 耐衝擊 | 100m/s2 3軸6方向3次 | |
| 保護構造 | 端子部 IP20 | |
＊正在申請LR。
（單位：mm）

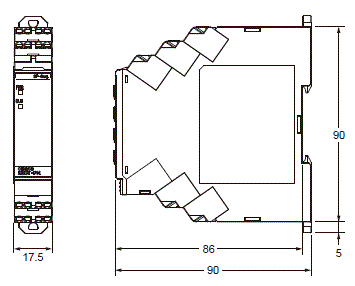

逆相欠相繼電器
K8DT-PH1型
選購品（另售）
前蓋
Y92A-D1A型
安裝軌道時另行選購之產品

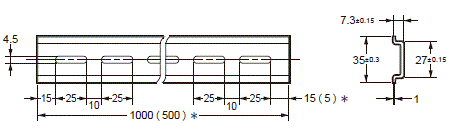

安裝軌道
PFP-100N型
PFP-50N
＊（ ）為PFP-50N型的尺寸。
| 型號 |
|---|
| PFP-100N型 |
| PFP-50N |
