控制盤為生產單位的核心裝置。只要控制盤升級，生產設備效率也能大大提升。
甚至還能改革控制盤設計、生產流程，以及作業員配置方式，建構一個更簡單、更有前瞻性的控制盤系統。
本產品採用OMRON控制盤產品規格之通用思維，也就是「Value Design for Panel *1」，並藉由各種做法，實現控制盤升級及製程改革的目標。
K8DT-AW
產品特色
可透過電流變化檢測裝置、馬達的異常狀，1台即可同時監控是否有過電流與不足電流。
達成控制盤的小型化與精簡配線之目標
賦予控制盤全新價值
*1 Value Design for Panel
藉由控制盤產品規格之通用思維「Value Design for Panel (以下簡稱Value Design)」為客戶所使用的控制盤帶來全新價值。
搭配Value Design對應產品使用，即可大大提升控制盤價值。
為客戶重要的裝置提供防護，免於受到無法預期的故障危害。
您曾經有過以下困擾嗎？
1.想要在裝置故障前發出警示。
2.國外的電源系統品質低落，想要加以防護。
3.想避免加熱器過度升溫。
4.想要在使用電極棒的液位控制系統中縮小控制盤的體積。
5.想要使用通過國外安全認證的監視保護繼電器產品。

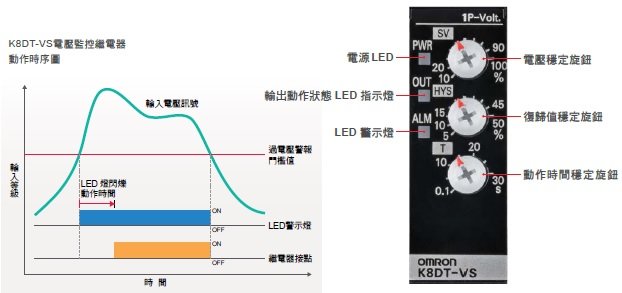

計測監視保護繼電器－K8DT 是什麼？可提供門檻值設定功能之警報器
［輸入訊號＊］可輸入電壓、電流、溫度(熱電偶、白金)、液位(電極棒)。
［警報輸出］可選擇繼電器輸出或電晶體輸出。
＊備有各種機型，適用於不同的輸入類型。

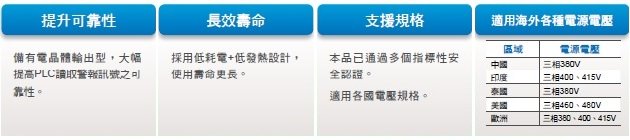

提高接點的永久可靠性，實現異常狀態的可視化
首創業界先例＊ 推出電晶體輸出型產品
＊根據本公司2015年11月的調查結果

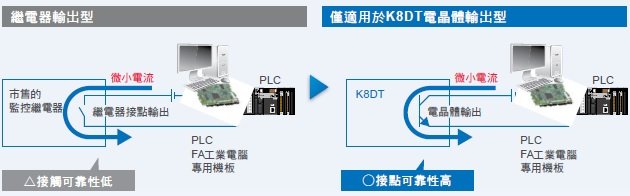

電晶體輸出型，提供最佳的接點永久可靠性
監控繼電器動作頻率較低，因此繼電器接點的接點面容易產生劣化，降低接點的可靠性低。
尤其是使用微控制器連接埠或PLC輸入時，就必須達到微弱電流小於5mA的開閉可靠性，此時電晶體輸出將可提供絕佳的品質。
異常狀態可視化
K8DT異常狀態可被讀取到PLC或上位裝置中，藉此達成異常狀態的可視化。
異常狀態的可視化可有效協助裝置從異常狀態中迅速復原。
使用電晶體輸出方式，品質更安心，而且還能利用上位裝置讀取異常訊號，有效協助建構IoT裝置。
K8DT異常狀態可被讀取到PLC或上位裝置中，藉此達成異常狀態的可視化。
異常狀態的可視化可有效協助裝置從異常狀態中迅速復原。
使用電晶體輸出方式，品質更安心，而且還能利用上位裝置讀取異常訊號，有效協助建構IoT裝置。

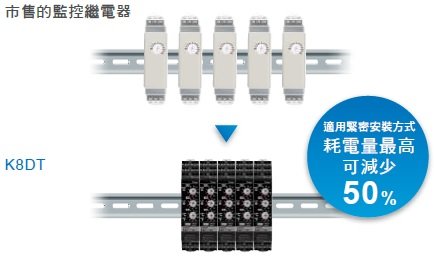

耗電量低，適合緊密安裝

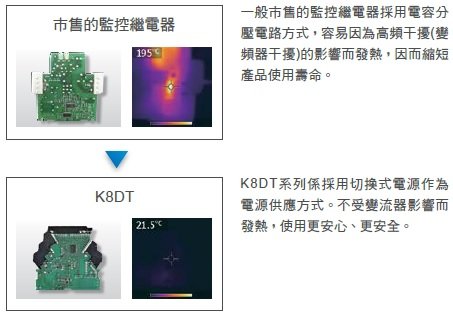

耗電量大幅降低，遙遙領先市售的監控繼電器
由於耗電量極低，能夠減輕內部的發熱，因此可適用緊密安裝方式。
在極惡劣干擾性強的環境下，仍能安心使用
不因高頻干擾而造成發熱，可靠性大幅提升

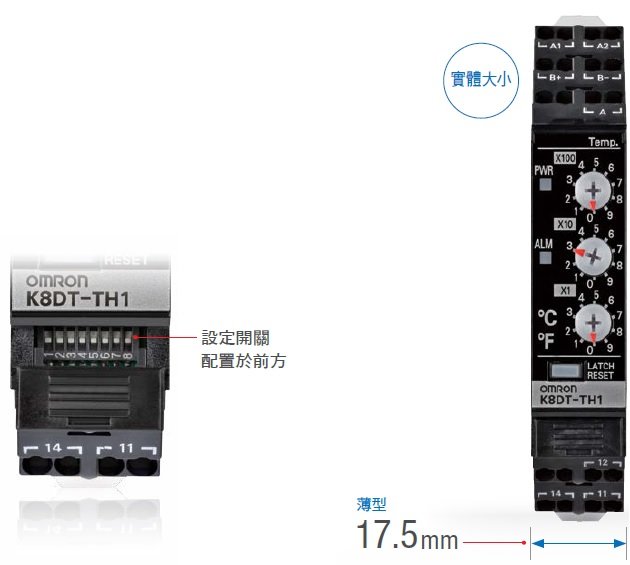

控制盤體積更小、配線更精簡，寬度僅17.5mm，配置更靈活
對於控制盤的小型化及精簡配線有強烈需求者的首選。
• 小型控制盤，機身輕巧僅17.5mm
• 配線極簡化，可從前方以Push-In Plus 端子台插入
• 設定開關配置於前方，設定變更更為輕鬆
利用Push-In Plus端子 台，即可輕鬆配線
無需使用工具，僅需插入端子台即可。全新研發Push-In Plus端子台，大大降低配線作業的負擔及所需工時。

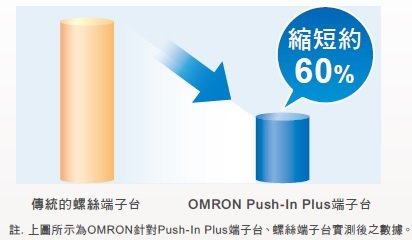

使用Push-In Plus端子台，即可大大縮減配線所需工時
亦可使用絞合線進行配線
除了附壓接棒狀端子(歐式端子)纜線外，亦可使用絞合線/單線配線。

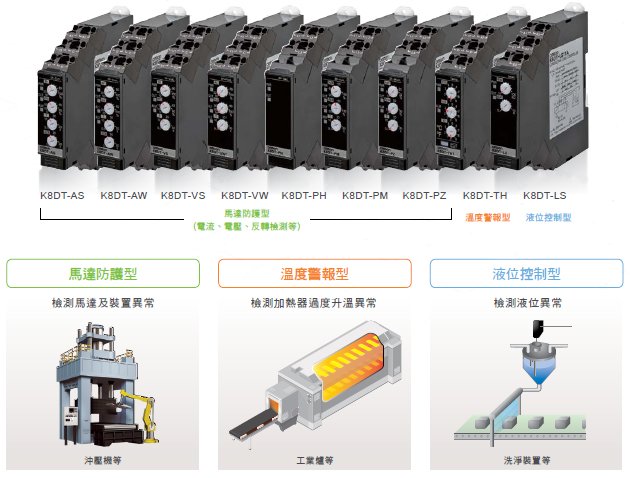

應用範例

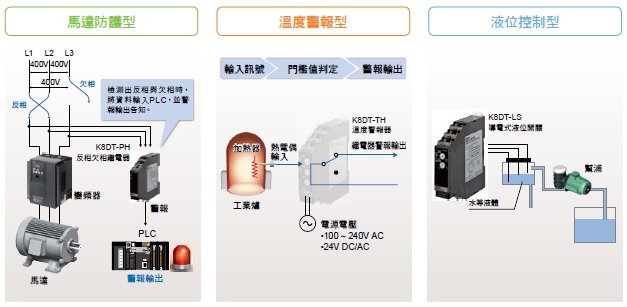

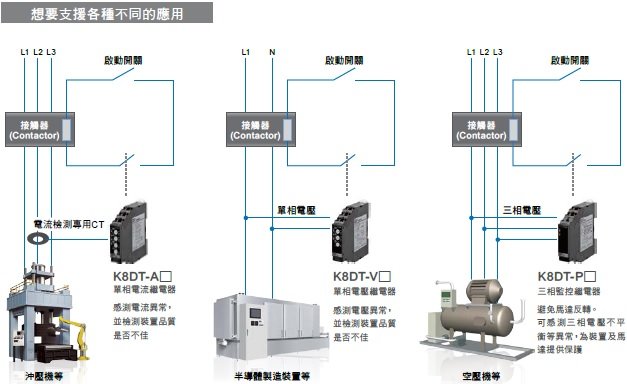

馬達保護
K8DT-A[]/-V[]/-P[]型
［用途］最適合用來監控裝置及馬達異常狀態的趨勢
(配備三相馬達裝置、高價裝置或是附帶空壓機的裝置等)
［特性］具備高可靠性。可穩定使用。
單相過電流 / 不足電流繼電器
| 設定範圍 | 電源電壓 | 輸出類型 | 型號規格 |
|---|---|---|---|
| AC/DC2～20mA AC/DC10～100mA AC/DC50～500mA | AC/DC24V | 繼電器（1c） | K8DT-AW1CD型 |
| 電晶體（NPN輸出） | K8DT-AW1TD型 | ||
| AC100-240V | 繼電器（1c） | K8DT-AW1CA型 | |
| 電晶體（NPN輸出） | K8DT-AW1TA型 | ||
| AC/DC0.1～1A AC/DC0.5～5A | AC/DC24V | 繼電器（1c） | K8DT-AW2CD型 |
| 電晶體（NPN輸出） | K8DT-AW2TD型 | ||
| AC100-240V | 繼電器（1c） | K8DT-AW2CA型 | |
| 電晶體（NPN輸出） | K8DT-AW2TA型 | ||
| AC10～100A ＊ AC20～200A ＊ | AC/DC24V | 繼電器（1c） | K8DT-AW3CD型 |
| 電晶體（NPN輸出） | K8DT-AW3TD型 | ||
| AC100-240V | 繼電器（1c） | K8DT-AW3CA型 | |
| 電晶體（NPN輸出） | K8DT-AW3TA型 |
＊K8DT-AW3[][]型為搭配專用CT （K8AC-CT200L 型OMRON製）使用的專用機型。（禁止直接輸入）
專用CT
| 外觀 | 輸入範圍 | 適用型號 | 型號規格 |
|---|---|---|---|
 | AC10～100A AC20～200A | K8DT-AW3型 | K8AC-CT200L型 |
亦可使用市售CT＊
| 外觀 | CT二次側電流 | 適用型號 |
|---|---|---|
 | AC0～1A AC0～5A | K8DT-AW2型 |
＊搭配市售的CT使用時，請留意K8DT-AW2型的過負載能力。
選購品（另售）
前蓋
| 外觀 | 型號規格 |
|---|---|
 | Y92A-D1A型 |
輸入範圍
| 型號規格 | 範圍 ＊1 | 連接端子 | 設定範圍 | 輸入阻抗 | 輸入種類 | 過負載能力 |
|---|---|---|---|---|---|---|
| K8DT-AW1[][]型 | AC/DC 20mA | I1-COM | AC/DC 2～20mA | 約 5 Ω | 直接輸入 | 最大輸入之120%可連續 150%可1秒 |
| AC/DC 100mA | I2-COM | AC/DC 10～100mA | 約 1 Ω | |||
| AC/DC 500mA | I3-COM | AC/DC 50～500mA | 約 0.2 Ω | |||
| K8DT-AW2[][]型 | AC/DC 1A | I1-COM | AC/DC 0.1～1A | 約 0.12 Ω （負載0.5VA） | 直接輸入/市售CT | |
| AC/DC 5A | I2-COM | AC/DC 0.5～5A | 約0.02Ω （負載1.5VA） | |||
| K8DT-AW3[][]型 | AC 100A | I2-COM | AC 10～100A ＊2 | － | 使用專用CT | 搭配專用CT （K8AC-CT200L型） 組合時可連續輸入120％ 200% 可30秒 600% 可1秒 ※CT1次側耐受度 |
| AC 200A | I3-COM | AC 20～200A ＊2 | － |
＊1. 範圍依接續端子選定。
＊2. K8DT-AW3型為搭配專用CT （K8AC-CT200L 型OMRON製）使用的專用機型。（禁止直接輸入）
額定
| 電源電壓 | K8DT-AW[][]D型：AC24V 50/60Hz、DC24V K8DT-AW[][]A型：AC100-240V 50/60Hz |
|---|---|
| 消耗電力 | AC24V/DC24V：1.8VA以下/1W以下 AC100-240V：2.5VA以下 |
| 額定絕緣電壓 | AC600V |
| 動作值設定範圍 (AL1、AL2) | 相對於設定範圍最大值之10～100% K8DT-AW1型： AC/DC2～20mA AC/DC10～100mA AC/DC50～500mA K8DT-AW2型： AC/DC0.1～1A (可使用市售CT) AC/DC0.5～5A (可使用市售CT) K8DT-AW3型： 搭配專用CT (K8AC-CT200L型)使用時 AC10～100A AC20～200A |
| 動作值 | 設定值的100%時動作 |
| 復歸值 | 固定為動作值的5% |
| 復歸方式 | 手動重置/自動重置(切換) ※手動重置方式：OFF電源達1秒以上 |
| 動作時間設定範圍(T) | 0.1～30秒 |
| 啟動鎖定時間設定範圍 (LOCK) | 0～30秒 (當輸入值超出設定值的約30%時啟動鎖定計時器會啟動) ※僅於過電流動作時有效 |
| LED顯示 | PWR：綠色，OUT：黃色，AL1：紅色，AL2：紅色 |
| 輸入阻抗 | 參照前頁的「輸入範圍」 |
| 輸出型態 | 繼電器：1c接點輸出 電晶體：NPN輸出 |
| 繼電器輸出接點額定 | 額定負載： AC250V 5A、DC30V 5A (阻抗負載) AC250V 1A (電感負載) DC48V 0.2A (電感負載) 最小適用負載：DC5V、10mA (參考值) 機械壽命：1,000萬次以上 電氣壽命：(AC250V/DC30V 5A) 5萬次 (AC250V/DC30V 3A) 10萬次 |
| 電晶體輸出額定 | 接點構成：1a (NPN電晶體) 額定電壓：DC24V (最大電壓：DC26.4V) 最大電流：DC50mA |
| 使用環境溫度 | -20～+60℃(不可結冰結露) |
| 保存溫度 | -25～+65℃(不可結冰結露) |
| 使用環境濕度 | 25～85%RH(不可結露) |
| 保存環境濕度 | 25～85%RH(不可結露) |
| 高度 | 2,000m以下 |
| 適合線種 | 絞線/單線/套管端子 |
| 適合剖面積 | 0.25～1.5mm2 （AWG24～16） |
| 電線插入力道 | 8N以下(AWG20) |
| 螺絲起子壓入力 | 15N以下 |
| 電線剝除 | 8mm |
| 套管導體長度 | 8mm |
| 建議的一字螺絲起子 | OMRON製：XW4Z-00B型 Phoenix Contact製：SZF 0.4×2.5 WAGO製：210-719 Weidmuller製：SDI 0.4×2.5×75 |
| 電流容量 | 10A(每1極) |
| 插拔次數 | 50次 |
| 外殼塗裝顏色 | N1.5 |
| 外殼材質 | PC UL94-V0 |
| 重量 | 約100g |
| 安裝 | DIN鋁軌安裝 螺絲安裝 |
| 外觀尺寸 | 17.5(W)×90(H)×90(D)mm |
性能
| 容許電壓變動範圍 | 額定電源電壓之85～110% | |
|---|---|---|
| 容許工作頻率範圍 | 50/60Hz±5Hz | |
| 輸入頻率範圍 | K8DT-AW1、-AW2型：DC輸入或AC輸入(45～65Hz) K8DT-AW3型：AC輸入(45～65Hz) | |
| 過負載能力 | K8DT-AW1、-AW2型：最大輸入之120%可連續150% 1s K8DT-AW3型：搭配專用CT(K8AC-CT200L型)時120%可連續輸入 200% 30s、600% 1s ※CT一次側耐受度 | |
| 重複精度 | 動作值 | ±0.5%FS (at 25℃ 65%RH、額定電源) |
| 動作時間 | ±50ms(at 25℃ 65%RH、額定電源) | |
| 對應規格 | 適用規格 | EN 60947-5-1 安裝環境：污染度2、過電壓類別Ⅲ |
| EMC | EN60947-5-1 | |
| 安全規格 | UL60947-5-1 (列名認證) 韓國無線電波法(法律第10564號) CCC （GB/T 14048.5）＊ | |
| 絕緣阻抗 | 20MΩ以上 外部端子整體與外殼間 所有電源端子與所有輸入端子之間 所有電源端子與所有輸出端子之間 輸入端子整體與輸出端子整體間 | |
| 耐電壓 | 2,000VAC 1分鐘 外部端子整體與外殼間 所有電源端子與所有輸入端子之間 所有電源端子與所有輸出端子之間 輸入端子整體與輸出端子整體間 | |
| 脈衝耐電壓 | 6kV(導電部位端子與露出的非充電金屬部位之間) | |
| 抗雜訊 | 上升時方波1ns 正負 脈衝寬度1μs/100ns AC100～240V：1,500V電源端子共同/一般 AC24V：1,500V電源端子共同/一般 DC24V：480V電源端子共同 | |
| 耐振動 | 震動頻率10～55Hz 單側振幅0.35mm X、Y、Z各方向 5min×10掃描 | |
| 耐衝擊 | 100m/s2 3軸6方向3次 | |
| 保護構造 | 端子部 IP20 | |
＊K8DT-AW[]TD型非適用對象。

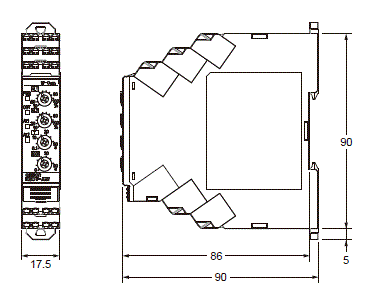

（單位：mm）
單相過電流／不足電流繼電器
K8DT-AW1型
K8DT-AW2型
K8DT-AW3型

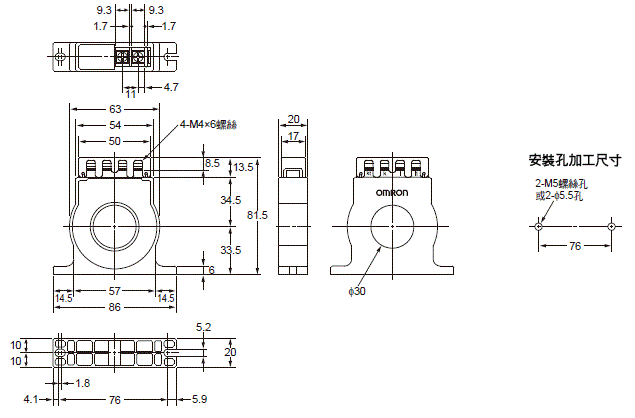

專用CT
K8AC-CT200L型
註. 專用CT為搭配K8DT-AW3型使用的專用產品。
接線時，請配置端子k及端子l的配線。
（不使用端子kt及端子lt。）
選購品（另售）
前蓋
Y92A-D1A型
安裝軌道時另行選購之產品

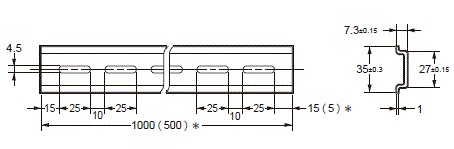

安裝軌道
PFP-100N型
PFP-50N型
＊（ ）為PFP-50N型的尺寸。
| 型式 |
| PFP-100N型 |
| PFP-50N |
中文
| 型錄名稱 | 型錄編號 [容量] | 更新日期 | |
|---|---|---|---|
 K8DT-AW 規格說明書 | SGTE-649-TW5 [6290KB] | 2019年10月18日 20191018 | K8DT-AW 規格說明書 |
| K8DT 型錄 | SGTE-658 [9208KB] | 2019年6月19日 20190619 | K8DT 型錄 |
| 控制盤升級解決方案 總合型錄 | SAMC-010-TW5 [6850KB] | 2018年2月1日 20180201 | 控制盤升級解決方案 總合型錄 |
