SDV

產品特色

最適合用於電壓檢測、警報的電壓感測器追加計時功能系列產品

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

備有過電壓檢測、低電壓檢測（以開關即可切換）的單動作（SDV-F型）型與雙動作型（SDV-D型），
共2種機型。

追加具備ON延遲/OFF延遲/啟動鎖定計時器（以開關切換）單動作型的計時功能系列產品。（SDV-FH[]T型）

也可檢測與分流器、SDV-SH型組合後所產生的過電壓與不足電流。

交流電壓、直流電壓用。（SDV-F、-D型均以開關切換）

直流微輸入專用品（SDV-FL型）可切換直流的極性的有無。

重置值的可設定範圍變得更寬。（2～30％ SDV-F型）

附便於檢查動作的動作顯示用LED。（SDV-F、-D型）

取得安全標準UL、CSA （SDV-F型）及RCM。

本體

單動作型

控制電源電壓	輸入
	直流專用	直流與交流用(以開關切換)
	型號
DC24V	SDV-FL2	SDV-FM2	SDV-FH2
DC48V	SDV-FL3	SDV-FM3	SDV-FH3
DC100/110V	SDV-FL4	SDV-FM4	SDV-FH4
DC125V	SDV-FL5	SDV-FM5	SDV-FH5
AC100/110V	SDV-FL6	SDV-FM6	SDV-FH6
AC200/220V	SDV-FL7	SDV-FM7	SDV-FH7

註1. 亦可製作控制電源AC120V、AC240V的機型。
AC120V型號為SDV-[][]61型。
AC240V型號為SDV-[][]71型。
2. 三相電壓用機型請洽本公司。

單動作型附計時器功能

控制電源電壓	輸入
	直流與交流用(以開關切換)
	動作模式
	ON延遲	OFF延遲	電源啟動鎖定
	型號
DC24V	SDV-FH2T
DC48V	SDV-FH3T
DC100/110V	SDV-FH4T
DC125V	SDV-FH5T
AC100/110V	SDV-FH6T
AC200/220V	SDV-FH7T

註. 僅SDV-FH型可製作計時器功能。

雙動作型

控制電源電壓	輸入
	直流與交流用(以開關切換)
	型號
DC24V	SDV-DM2	SDV-DH2
DC48V	SDV-DM3	SDV-DH3
DC100/110V	SDV-DM4	SDV-DH4
DC125V	SDV-DM5	SDV-DH5
AC100/110V	SDV-DM6	SDV-DH6
AC200/220V	SDV-DM7	SDV-DH7

分流器

型號	額定電流
SDV-SH5	5A
SDV-SH7.5	7.5A
SDV-SH7.5	7.5A(100mV用)
SDV-SH10	10A
SDV-SH15	15A
SDV-SH20	20A
SDV-SH30	30A
SDV-SH50	50A
SDV-SH75	75A
SDV-SH100	100A
SDV-SH150	150A
SDV-SH200	200A
SDV-SH300	300A
SDV-SH500	500A
SDV-SH750	750A
SDV-SH1000	1,000A

註1. 分流器精確度1.0級
2. 分流器額定電壓60mV

連接插座（另售）

適合型號	插座
適合型號	種類	型號
SDV-F[][]/-FH[]T	表面連接插座	8PFA1
SDV-F[][]/-FH[]T	背面連接插座	PL08
SDV-D[][]	表面連接插座	14PFA
SDV-D[][]	背面連接插座	PL15

額定

種類

單動作型

過電壓檢測或低電壓檢測（以開關切換）

型號	輸入	動作值設定範圍		重置值設定範圍整定範囲	控制電源
型號	輸入	全體值	各範圍值	重置值設定範圍整定範囲	控制電源
SDV-FL	直流專用	4～240mV	4～12mV、 10～30mV、 20～60mV 40～120mV、 80～240mV	2～30%	＊2 DC24V AC100/110V 48V 200/220V 100/110V (50/60Hz) 125V
SDV-FM	直流與交流用(以開關切換)	0.2～12V	0.2～0.6V、 0.5～1.5V 1～3V、 2～6V、 4～12V
SDV-FH SDV-FH[]T	直流與交流用(以開關切換)	10～300V	10～30V、 25～75V 50～150V、 100～300V

雙動作型

過電壓與低電壓檢測

型號	輸入	動作值設定範圍			重置值	控制電源
型號	輸入	中心電壓設定值的全體值	中心電壓設定值	無感應區設定值	重置值	控制電源
SDV-DM	直流與交流用(以開關切換)	0.2～12V	0.2～0.6V	0.02～0.1V	過電壓側 (動作值)- (無感應區×2/3 )以上低電壓側 (動作值)+ (無感應區×2/3 )以下分別固定	＊2 DC24V AC100/110V 48V 200/220V 100/110V (50/60Hz) 125V
			0.5～1.5V	0.05～0.25V
			1～3V	0.1～0.5V
			2～6V	0.2～1V
			4～12V	0.4～2V
SDV-DH		10～300V	10～30V	1～5V
			25～75V	2.5～12.5V
			50～150V	5～25V
			100～300V	10～50V

額定

型號	允許連續輸入過電壓範圍	輸入＊1 阻抗	控制輸出	消耗電力	使用環境溫度	控制電源
SDV-FL[]	DC±10V	1kΩ	1c 額定負載:AC220V 5A (cosφ＝1) DC24V 5A (cosφ＝1) AC220V 2A (cosφ＝0.4) DC24V 2A (L/R＝7ms) 額定通電電流:5A 接點電壓的最大值: AC250V、DC125V 接點電流的最大值:5A 開關容量的最大值:1,100VA (cosφ＝1) 120W (cosφ＝1) 440VA (cosφ＝0.4) 48W (L/R＝7ms)	直流控制電源 5W以下交流控制電源 5VA以下	-10～+55℃ (但，不結冰)	＊2 DC24V 48V 100/110V 125V DC電源變動範圍80～130% AC100/110V 200/220V (50/60Hz) AC電源變動範圍85～110%
SDV-FM[]	DC±150V AC150V	50kΩ
SDV-FH[] SDV-FH[]T	DC±350V (DC±500V 1min) AC350V (AC500V 1min)	2,500kΩ
SDV-DM[]	DC±150V AC150V	50kΩ	過電壓與低電壓皆:1a、1b 額定負載: AC220V 5A (cosφ＝1) DC24V 5A (cosφ＝1) AC220V 5A (cosφ＝0.4) DC24V 5A (L/R＝7ms) 額定通電電流:5A 接點電壓的最大值:AC250V、DC125V 接點電流的最大值:5A 開關容量的最大值: 1,100VA (cosφ＝1) 120W (cosφ＝1) 440VA (cosφ＝0.4) 48W (L/R＝7ms)
SDV-DH[]	DC±350V (DC±500V 1min) AC350V (AC500V 1min)	2,500kΩ

＊1. 由於輸入阻抗為基準值，與實測值會有些微差異。
＊2. DC電源的漣波為5%以下。

性能

本體

型號		SDV-F[][]	SDV-FH[]T	SDV-D[][]
設定誤差		動作值±2%、重置值±7% (相對於設定值的比例)		中心電壓±2%、無感應區±1%
動作時間		0.5s以下(過電壓設定時：動作值的變化為80%→120%時、低電壓設定時：動作值的變化為120%→80%時)
溫度的影響		動作值①±2% ②±4%		中心電壓、無感應區①±2% ②±4%
溫度的影響		①0～+40℃ ②-10～+55℃(但，為SDV-FL型的4～12mV範圍時 ①±4% ②±8%)
控制電源的影響		動作值±1%		中心電圧、不感帯±1%
控制電源的影響		DC電源變動範圍：80～130% AC電源變動範圍：85～110%
頻率的影響		動作值±1%		中心電壓、無感應區±1%
頻率的影響		交流輸入時，20～500Hz變化時(輸入側)
波形的影響		動作值±3%		中心電圧、不感帯±3%
波形的影響		外加商用頻率單相全波輸入時(直流輸入範圍)
絕緣阻抗		at 500 VDC 10MΩ min. (所有電力電路與外箱之間，輸入端子與電源端子之間)
耐電壓		AC2,000V 1min (所有電力電路與外箱之間，輸入端子與電源端子之間)
脈衝耐電壓		±1.2×50μs 4,500V (所有電力電路與外箱之間) ±1.2×50μs 3,000V (電源端子之間)
耐振動	耐久	10～25Hz重複振幅2mm (最多19.6m/s²) 3方向2h
耐振動	誤動作	16.7Hz重複振幅1mm 3方向10min
耐衝擊	耐久	294m/s²
耐衝擊	誤動作	98m/s²
重量		約290g	約350g	約310g

計時器部

型號	SDV-FH[]T
計時器設定時間	0.5～30s ＊
動作時間偏差	±5%以下(相對於最大刻度時間的比率)
設定誤差	±15%以下(常溫中相對於最大刻度時間的比率)
復歸時間	5s以上
溫度的影響	±10%以下(使用溫度範圍中相對於最大刻度時間的比率)
動作模式	ON延遲/OFF延遲/啟動鎖定計時器 (以DIP開關選擇各1個模式)

＊動作模式中已啟動鎖定計時器時，最小時間約1秒。

（單位：mm）

本體

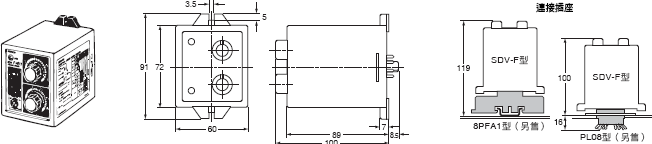

SDV-F[][]/SDV-FH[]T型

847_dm_1

詳細內容請參閱附錄共用插座/鋁軌相關產品。

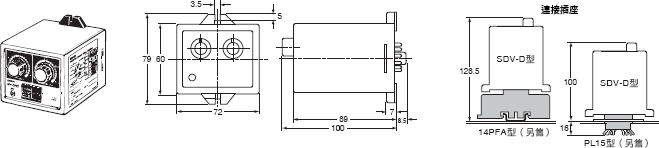

SDV-D[][]型

847_dm_2

詳細內容請參閱共用插座/鋁軌相關產品。

分流器

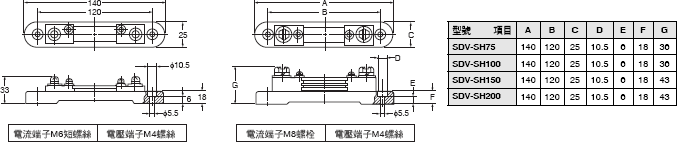

SDV-SH5～SH50型（60mV額定） SDV-SH75～SH200型（60mV額定）

847_dm_3

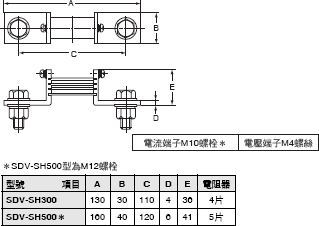

SDV-SH300、-SH500型（60mV額定）

847_dm_4

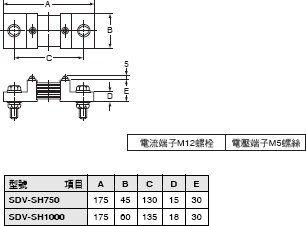

SDV-SH750、-SH1000型（60mV額定）

847_dm_5
