| 動作電流 | AC4～10A | AC8～20A | |
|---|---|---|---|
| AC100V | 附電壓變動 補償功能 |
K2CU-F10A-CGS | K2CU-F20A-CGS |
| AC110V | K2CU-F10A-DGS | K2CU-F20A-DGS | |
| AC200V | K2CU-F10A-EGS | K2CU-F20A-EGS | |
| AC220V | K2CU-F10A-FGS | K2CU-F20A-FGS | |
| 動作電流 | AC16～40A | AC32～80A | |
|---|---|---|---|
| AC100V | 附電壓變動 補償功能 |
K2CU-F40A-CGS | K2CU-F80A-CGS |
| AC110V | K2CU-F40A-DGS | K2CU-F80A-DGS | |
| AC200V | K2CU-F40A-EGS | K2CU-F80A-EGS | |
| AC220V | K2CU-F40A-FGS | K2CU-F80A-FGS | |
| 動作電流 | AC4～10A | AC8～20A | |
|---|---|---|---|
| AC100V | 附電壓變動 補償功能 |
K2CU-F10A-C | K2CU-F20A-C |
| AC110V | K2CU-F10A-D | K2CU-F20A-D | |
| AC200V | K2CU-F10A-E | K2CU-F20A-E | |
| AC220V | K2CU-F10A-F | K2CU-F20A-F | |
| 動作電流 | AC16～40A | AC32～80A | |
|---|---|---|---|
| AC100V | 附電壓變動 補償功能 |
K2CU-F40A-C | K2CU-F80A-C |
| AC110V | K2CU-F40A-D | K2CU-F80A-D | |
| AC200V | K2CU-F40A-E | K2CU-F80A-E | |
| AC220V | K2CU-F40A-F | K2CU-F80A-F | |
| 動作電流 | AC0.25～0.5A | AC0.5～1A | |
|---|---|---|---|
| AC100/200V | 附電壓變動補償功能 | K2CU-P0.5A-A | K2CU-P1A-A |
| 無電壓變動補償功能 | ―― | K2CU-P1-A | |
| AC110/220V | 附電壓變動補償功能 | K2CU-P0.5A-B | K2CU-P1A-B |
| 無電壓變動補償功能 | ―― | K2CU-P1-B | |
| 動作電流 | AC1～2A | AC2～4A | |
|---|---|---|---|
| AC100/200V | 附電壓變動補償功能 | K2CU-P2A-A | K2CU-P4A-A |
| 無電壓變動補償功能 | K2CU-P2-A | K2CU-P4-A | |
| AC110/220V | 附電壓變動補償功能 | K2CU-P2A-B | K2CU-P4A-B |
| 無電壓變動補償功能 | K2CU-P2-B | K2CU-P4-B | |
| 型號 | K2CU-F | K2CU-P |
|---|---|---|
| 額定控制電源 | AC100、 110、 200、 220V(専用) | AC100/200V(共用) 110/220V(共用) |
| 額定頻率 | 50/60Hz(共用) | |
| 額定電流 | 各機種的最大設定電流之1.25倍 | AC2.5A ＊ AC5A |
| 控制電源電壓 變動範圍 |
額定值之85～110% | |
| 電源電壓補償範圍 | 額定值之85～110% | 額定值之85～110% (當附有變動補償時) |
| 動作電流 | AC4～10A、8～20A、16～40A、32～80A (連續可變) |
AC0.25～0.5A、AC0.5～1A、 1～2A、2～4A (連續可變) |
| 復歸電流 | 動作值之105%以下 | 動作值之110%以下 |
| 復歸方式 | 自動復歸方式 | |
| 動作時間 | 0.5s以下(當電流已從動作值的150%變化成0時) | |
| Gate輸入電壓範圍 (僅限附Gate規格) |
DC5～30V | ―― |
| 控制輸出 | 1c AC220V 2A(cosΦ ＝0.4) | |
| 消耗VA | 輸入部 ： 0.5VA以下 電源部 ： 5VA以下 |
輸入部 ： 1VA以下 電源部 ： 4VA以下 |
| 使用環境溫度 | -10～+55℃(不可結冰) | |
| 使用環境濕度 | 45～85%RH | |
| 重量 | 約390g | 約300g |
| 設定誤差 | ±7%以内 | |
|---|---|---|
| 重複誤差 | ±3%以内 | |
| 溫度的影響 | ±10%以内(20±30℃時) | |
| 電壓的影響 | 無變動補償時 相對於額定電壓時的實測值為±3%以內 (額定電壓為85～110%時) 附變動補償時 相對於額定電壓時的實測值為理論值的±5%以內 (額定電壓為85～110%時) (理論值 ： 設額定電壓時的實測值為1，把電壓變動 為85～110%時，動作值的0.85～1.1作為理論值) |
|
| 頻率的影響 | ±3%以内(額定頻率之±5%時) | |
| 絕緣阻抗 | at 500 VDC 10MΩ以上(所有電力回路與安裝面板間) | |
| 耐電壓 | AC2,000V 50/60Hz 1min (所有電力回路與安裝面板間) | |
| 過電流強度 | 在最大設定值之20倍時為 2s | |
| 耐振動 | 耐久 | 16.7Hz 重複振幅1mm 3方向 各10min |
| 耐衝擊 | 耐久 | 98m/s2 |

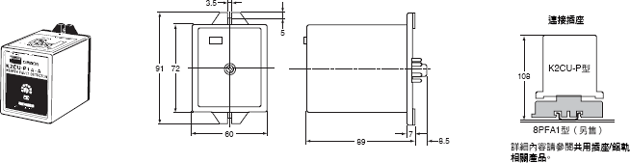

（單位：mm）

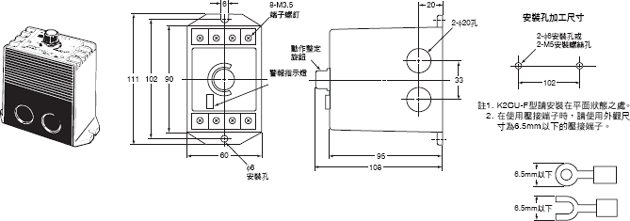

K2CU-F型
