S3D2

產品特色

內建0.1ms高速輸入回應的計時功能

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

0.1ms高速輸入回應

可提供做為2輸入的控制器使用

另有便於位準控制的正反器功能型（S3D2-BK型）；電源24V型（S3D2-AKD/CKD/CCD型)；便於負載控制、
指示燈顯示等的1輸入1輸出的OFF延遲（2組回路）型（S3D2-DK/EK型）

感測器電源為充裕的200mA

超輕薄機身，寬度僅有30mm

另有含計時功能的多功能型

種類

電源電壓	輸出	計時功能	特長	型號
AC100～ 240V	繼電器	無	2輸入2輸出單功能型	S3D2-DK
		有	2輸入2輸出單功能型	S3D2-EK
		無	2輸入1輸出單功能(AND/OR動作)型	S3D2-AK＊
		無	2輸入1輸出正反器功能型	S3D2-BK
		有	2輸入1輸出多功能型	S3D2-CK＊
	電晶體	有	2輸入1輸出多功能型	S3D2-CC＊
DC24V	繼電器	無	2輸入1輸出單功能(AND/OR動作)型	S3D2-AKD
	繼電器	有	2輸入1輸出多功能型	S3D2-CKD
	電晶體	有	2輸入1輸出多功能型	S3D2-CCD

＊亦有可連接PNP型用感測器之產品類型。型號的末尾會加上「B」。（例：S3D2-AKB型）

與NPN型的不同點

輸入信號	ON	8～12V（5mA以上）
	OFF	0～4V（2mA以下）
	最大施加電壓	12V

註. S3D2-AK（B） /-CK （B） /-CC （B）型另有符合UL規格認證之產品。
型號的末尾會加上「-US」。（例：S3D2-AK-US）

額定/性能

機型型號		2輸入2輸出型		2輸入1輸出型
		單功能		單功能 (AND/OR動作)	正反器功能	多功能		單功能 (AND/OR動作)	多功能
項目	型號	S3D2-DK	S3D2-EK	S3D2-AK	S3D2-BK	S3D2-CK	S3D2-CC	S3D2-AKD	S3D2-CKD	S3D2-CCD
電源電壓		AC100～240V±10% 50/60Hz						DC24V±10%
消耗電力		15VA以下						2.5VA以下(不包括感測器用電源)
感測器用電源		DC12V±10% (包含完全變動)、200mA以下(附短路保護功能)						DC24V (由電源電壓提供)
連接感測器		NPN電晶體輸出(但須能通過18mA以上的汲入電流)或接點輸出
輸入信號	ON	0～4V(5mA以上)
	OFF	8～12V(2mA以下)						8～30V(2mA以下)
	短路電流	11mA TYP(18mA max.)
	最大施加電壓	30V
輸入應答時間		0.1ms			IN1：2ms IN2：2ms	0.1ms
輸出最小脈衝寬度		10ms以下					0.5ms以下	10ms以下		0.5ms以下
控制輸出		繼電器輸出 1a×2 AC250V 2A (cosφ＝1)		繼電器輸出 1c (共用端子) AC250V 3A (cosφ＝1)			NPN開路集極輸出 DC30V 100mA (NO. NC) ON時殘留電壓： 1.5V以下 OFF時漏電流： 0.1mA以下	繼電器輸出1c AC250V 3A (cosφ＝1)		NPN開路集極輸出 DC30V 100mA (NO. NC) ON時殘留電壓： 1.5V以下 OFF時漏電流： 0.1mA以下
使用壽命 (繼電器輸出)	機械性	5,000萬次以上(開閉頻率18,000次/小時)					— —	5,000萬次以上 (開閉頻率18,000次/小時)		— —
使用壽命 (繼電器輸出)	電氣性	10萬次以上(開閉頻率1,800次/小時)					— —	10萬次以上 (開閉頻率1,800次/小時)		— —
輸出應答時間		10ms以下					0.5ms以下	10ms以下		0.5ms以下
計時功能＊		— —	OFF延遲 0.1～1s、 1～10s切換	— —		單觸發、ON延遲、OFF延遲功能		— —	單觸發、ON延遲、OFF延遲功能
計時功能＊		— —	OFF延遲 0.1～1s、 1～10s切換	— —		(0.1～1s、1～10s)切換	(0.1～1s、1～10s)切換	— —	(0.1～1s、1～10s)切換	(0.01～0.1s、0.1～1s)切替
其他功能		信號輸入反相功能		・信號輸入反相功能・AND/OR 動作模式切換功能	・信號輸入反相功能・正反器功能	・信號輸入反相功能・同步模式切換功能・AND/OR動作模式切換功能		・信號輸入反相功能・AND/OR動作模式切換功能	・信號輸入反相功能・同步模式切換功能・AND/OR動作模式切換功能
瞬時停電最大容許時間		20ms以下
環境溫度範圍		動作時：-10～+55℃、保存時：-25～+65℃ (不可結冰)
環境濕度範圍		動作時、保存時皆：各35～85%RH
抗干擾性		操作用電源：1,500Vp-p以上、脈衝寬度100ns、1μs、啟動脈衝為1ns 輸入/輸出：1,200Vp-p以上、脈衝寬度100ns、1μs、啟動脈衝為1ns						操作用電源： 480Vp-p以上、脈衝寬度100ns、 1μs、啟動脈衝為1ns 輸入/輸出： 1,000Vp-p以上、脈衝寬度100ns、 1μs、啟動脈衝為1ns
耐電壓		AC1,500V以上電源端子群與輸出入端子、非充電金屬部間						AC1,500V以上電源端子群與非充電金屬部間
震動(耐久性)		10～55Hz重複振幅0.75mm X、Y、Z各方向2h
質量		約140g

機型型號		2輸入1輸出型
		多功能		單功能 (AND/OR動作)	多功能
項目	型號	S3D2-CK	S3D2-CC	S3D2-AKD	S3D2-CKD	S3D2-CCD
電源電壓		AC100～240V±10% 50/60Hz		DC24V±10%
消耗電力		15VA以下		2.5VA以下(不包括感測器用電源)
感測器用電源		DC12V±10% (包含完全變動)、200mA以下(附短路保護功能		DC24V (由電源電壓提供)
連接感測器		NPN電晶體輸出(但須能通過18mA以上的汲入電流)或接點輸出
輸入信號	ON	0～4V(5mA以上)
	OFF	8～12V(2mA以下)		8～30V(2mA以下)
	短路電流	11mA TYP(18mA max.)
	最大施加電壓	30V
輸入應答時間		0.1ms
輸出最小脈衝寬度		10ms以下	0.5ms以下	10ms以下		0.5ms以下
控制輸出		繼電器輸出 1c (共用端子) AC250V 3A (cosφ＝1)	NPN開路集極輸出 DC30V 100mA (NO. NC) ON時殘留電壓： 1.5V以下 OFF時漏電流： 0.1mA以下	繼電器輸出1c AC250V 3A (cosφ＝1)		NPN開路集極輸出 DC30V 100mA (NO. NC) ON時殘留電壓： 1.5V以下 OFF時漏電流： 0.1mA以下
使用壽命 (繼電器輸出)	機械性	5,000萬次以上(開閉頻率18,000次/小時)	— —	5,000萬次以上 (開閉頻率18,000次/小時)		— —
使用壽命 (繼電器輸出)	電氣性	10萬次以上(開閉頻率1,800次/小時)	— —	10萬次以上 (開閉頻率1,800次/小時)		— —
輸出應答時間		10ms以下	0.5ms以下	10ms以下		0.5ms以下
計時功能＊		單觸發、ON延遲、OFF延遲功能		— —	單觸發、ON延遲、OFF延遲功能
計時功能＊		0.1～1s、 1～10s切替	0.01～0.1s、 0.1～1s切替	— —	0.1～1s、 1～10s切替	0.01～0.1s、 0.1～1s切替
其他功能		・信號輸入反相功能・同步模式切換功能・AND/OR動作模式切換功能		・信號輸入反相功能・AND/OR動作模式切換功能	・信號輸入反相功能・同步模式切換功能・AND/OR動作模式切換功能
瞬時停電最大容許時間		20ms以下
環境溫度範圍		動作時：-10～+55℃、保存時：-25～+65℃ (不可結冰)
環境濕度範圍		動作時、保存時皆：各35～85%RH
抗干擾性		操作用電源：1,500Vp-p以上、脈衝寬度100ns、1μs、啟動脈衝為1ns 輸入/輸出：1,200Vp-p以上、脈衝寬度100ns、1μs、啟動脈衝為1ns		操作用電源：480Vp-p以上、脈衝寬度100ns、1μs、啟動脈衝為1ns 輸入/輸出：1,000Vp-p以上、脈衝寬度100ns、1μs、啟動脈衝為1ns
耐電壓		AC1,500V以上電源端子群與輸出入端子、非充電金屬部間		AC1,500V以上電源端子群與非充電金屬部間
震動(耐久性)		10～55Hz重複振幅0.75mm X、Y、Z各方向2h
質量		約140g

＊開啟電源後50ms以內的輸入，將不會使計時器動作。

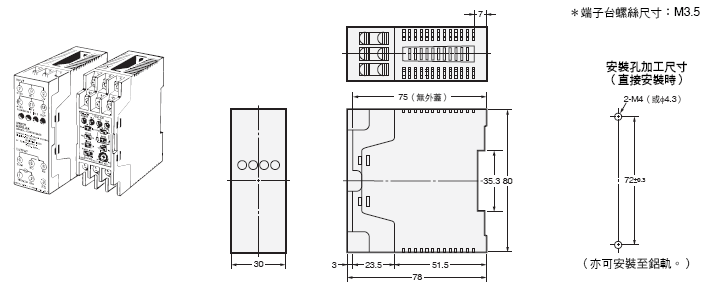

（單位：mm）

S3D2型

571_dm-1

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
S3D2 規格說明書	- [3817KB]	2016年10月4日 20161004	S3D2 規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
S3D2 Data Sheet	- [790KB]	Oct 03, 2016 20161003	S3D2 Data Sheet
