| 纜線類型 | 纜線裸線數 | 纜線外徑 | 纜線連接方向 | 纜線長(m) | 型號 |
|---|---|---|---|---|---|
| PVC | 3 | 5.0 直徑 | 直行 | 2 | XS2F-M12PVC3S2M |
| 5 | XS2F-M12PVC3S5M | ||||
| 10 | XS2F-M12PVC3S10M | ||||
| L形 | 2 | XS2F-M12PVC3A2M | |||
| 5 | XS2F-M12PVC3A5M | ||||
| 10 | XS2F-M12PVC3A10M | ||||
| 4 | 直行 | 2 | XS2F-M12PVC4S2M | ||
| 5 | XS2F-M12PVC4S5M | ||||
| 7 | XS2F-M12PVC4S7M | ||||
| 10 | XS2F-M12PVC4S10M | ||||
| L形 | 2 | XS2F-M12PVC4A2M | |||
| 5 | XS2F-M12PVC4A5M | ||||
| 7 | XS2F-M12PVC4A7M | ||||
| 10 | XS2F-M12PVC4A10M | ||||
| PUR | 3 | 4.3 直徑 | 直行 | 2 | XS2F-M12PUR3S2M |
| 5 | XS2F-M12PUR3S5M | ||||
| 10 | XS2F-M12PUR3S10M | ||||
| L形 | 2 | XS2F-M12PUR3A2M | |||
| 5 | XS2F-M12PUR3A5M | ||||
| 10 | XS2F-M12PUR3A10M | ||||
| 4 | 4.7 直徑 | 直行 | 2 | XS2F-M12PUR4S2M | |
| 5 | XS2F-M12PUR4S5M | ||||
| 10 | XS2F-M12PUR4S10M | ||||
| L形 | 2 | XS2F-M12PUR4A2M | |||
| 5 | XS2F-M12PUR4A5M | ||||
| 10 | XS2F-M12PUR4A10M |
XS2F/XS2W
產品特色
抗水及抗環境FA連接器，可減少配線和維護作業
小型FA連接器符合IP67規範，並可確保94V-0耐燃性額定性能。
各式各樣的連接器可讓配線系統更為模組化、簡化維護，並減少停機時間。
IEC61076-2-101(IEC60947-5-2)
具有LED的連接器系列可輕鬆以視覺確認感測器運作狀態。
M12插座位於末端連接器
接線圖
| 3裸線 | 4裸線 |
|---|---|
 |
 |
M12插座位於末端連接器並具有LED
| 纜線類型 | 纜線裸線數 | 纜線外徑 | 纜線連接方向 | 纜線長(m) | 型號 | LED |
|---|---|---|---|---|---|---|
| PVC | 3 | 5.0 直徑 | L形 | 2 | XS2F-M12PVC3A2MPLED | PNP |
| 5 | XS2F-M12PVC3A5MPLED | |||||
| 10 | XS2F-M12PVC3A10MPLED | |||||
| 2 | XS2F-M12PVC3A2MNLED | NPN | ||||
| 5 | XS2F-M12PVC3A5MNLED | |||||
| 10 | XS2F-M12PVC3A10MNLED | |||||
| 4 | 5.4 直徑 | 2 | XS2F-M12PVC4A2MPLED | PNP | ||
| 5 | XS2F-M12PVC4A5MPLED | |||||
| 10 | XS2F-M12PVC4A10MPLED | |||||
| PUR | 3 | 4.3 直徑 | 2 | XS2F-M12PUR3A2MPLED | ||
| 5 | XS2F-M12PUR3A5MPLED | |||||
| 10 | XS2F-M12PUR3A10MPLED | |||||
| 4 | 4.7 直徑 | 2 | XS2F-M12PUR4A2MPLED | |||
| 5 | XS2F-M12PUR4A5MPLED | |||||
| 10 | XS2F-M12PUR4A10MPLED |
接線圖
| 3裸線 | 4裸線 | |
|---|---|---|
| NPN型 | PNP型 | PNP型 |
 |
 |
 |
M12插座及插頭位於纜線末端
| 纜線類型 | 纜線裸線數 | 纜線外徑 | 纜線連接方向 | 纜線長(m) | 型號 |
|---|---|---|---|---|---|
| PVC | 4 | 5.0 直徑 | 直行/直行 | 2 | XS2W-M12PVC4SS2M |
| 5 | XS2W-M12PVC4SS5M | ||||
| 10 | XS2W-M12PVC4SS10M | ||||
| 直行(插頭)/L形(插座) | 2 | XS2W-M12PVC4SA2M | |||
| 5 | XS2W-M12PVC4SA5M | ||||
| 10 | XS2W-M12PVC4SA10M | ||||
| PUR | 4.7 直徑 | 直行/直行 | 2 | XS2W-M12PUR4SS2M | |
| 5 | XS2W-M12PUR4SS5M | ||||
| 10 | XS2W-M12PUR4SS10M | ||||
| 直行(插頭)/L形(插座) | 2 | XS2W-M12PUR4SA2M | |||
| 5 | XS2W-M12PUR4SA5M | ||||
| 10 | XS2W-M12PUR4SA10M |

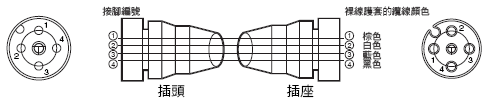

接線圖
額定與規格
| 項目 | XS2F-M12[][][][][][][]M XS2W-M12[][][][][][][]M |
XS2F-M12[][][][]A[][]M[]LED |
|---|---|---|
| 額定電流 | 4A | |
| 額定電壓 | 125 VDC | 24 VDC |
| 接觸電阻 (連接器) |
最大40 mΩ (最大20 mV、最大100 mA) | |
| 絕緣阻抗 | 1,000 MΩ min. (at 500 VDC) | ─ |
| 耐電壓 (連接器) |
AC 1,500 V 1 分鐘 (洩漏電流：最大1 mA) 。 |
─ |
| 保護構造等級 | IP67 (IEC60529) | |
| 溫度範圍 | -10至+80°C | |
材料和處理
| 接點 | 銅合金/鎳基底，鍍金 |
|---|---|
| 連接pin腳 | PBT樹脂(UL94V-0) |
| 夾具 | 銅合金/鍍鎳 |
| 護蓋 | PBT樹脂(UL94V-0) |
PVC纜線
| 項目 | 3裸線 | 4裸線 |
|---|---|---|
| 顏色 | 黑色 | |
| 外徑 | 5 mm直徑 | 5 mm直徑* |
| 導線尺寸 | AWG23 0.25 mm2 (32/0.1) | |
| 許可 | AWM2464 | |
| 特色 | 耐燃 | |
＊LED類型為5.4 mm直徑
PUR纜線
| 項目 | 3裸線 | 4裸線 |
|---|---|---|
| 顏色 | 黑色 | |
| 外徑 | 4.3 mm 直徑 | 4.7 mm 直徑 |
| 導線尺寸 | AWG22 0.32 mm2 (42/0.1) | |
| 許可 | AWM20936 | |
| 特色 | 耐燃、無鹵素、耐油 | |
連接器接腳輸出圖(由連接側)
| 極數 | 4極 | |
|---|---|---|
| DC型 | 公(插頭)接點 |  |
| 母(插座)接點 |  |
|
（單位：mm）
M12插座位於末端連接器

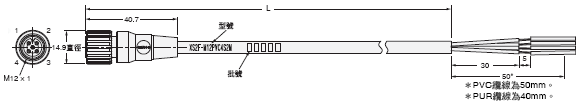

直行

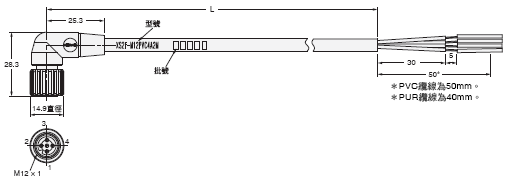

L形
註. 3裸線部分的接腳2並未於內部連接

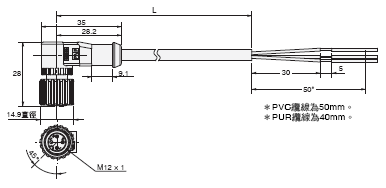

M12插座位於末端連接器並具有LED
L形
M12插座及插頭位於纜線末端
直行/直行

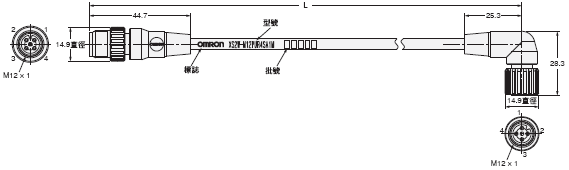

直行(插頭)/L形(插座)
註. 3裸線部分的接腳2並未於內部連接
