XS3

產品特色

小型圓形防水連接器

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄 CAD

符合IP67的小型防水連接器

連接方式備有螺紋安裝型（M8）以及可單鍵觸控插拔的快速連接型（S8）

用途廣泛，從FA到QA皆可使用

附纜線連接器型產品，無須額外導線配線作業

部分M8系列，另外增加3、5極

提供各種耐油強化（聚氨酯）可動控制電纜

提供各種M8-M12轉換纜線

XS3W 附纜線連接器插座／插頭兩端連接器

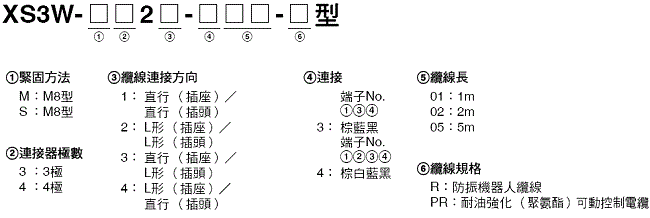

型號一覽表

請用於從型號判斷產品規格時。訂購時，請從「種類」的型號中進行選購。

螺紋安裝型（M8）

纜線規格	纜線裸線數(裸線)	纜線連接方向纜	纜線長L (m)	型號
防振機器人纜線	3	直行(插座)/ 直行(插頭)	1	XS3W-M321-301-R
			2	XS3W-M321-302-R
			5	XS3W-M321-305-R
	4	直行(插座)/ 直行(插頭)	1	XS3W-M421-401-R
			2	XS3W-M421-402-R
			5	XS3W-M421-405-R
		L形(插座)/ L形(插頭)	2	XS3W-M422-402-R
		L形(插座)/ L形(插頭)	5	XS3W-M422-405-R
		直行(插座)/ L形(插頭)	2	XS3W-M423-402-R
		直行(插座)/ L形(插頭)	5	XS3W-M423-405-R
		L形(插座)/ 直行(插頭)	2	XS3W-M424-402-R
		L形(插座)/ 直行(插頭)	5	XS3W-M424-405-R
耐油強化(聚氨酯) 可動控制電纜	4	直行(插座)/ 直行(插頭)	1	XS3W-M421-401-PR
			2	XS3W-M421-402-PR
			5	XS3W-M421-405-PR
		L形(插座)/ L形(插頭)	1	XS3W-M422-401-PR
			2	XS3W-M422-402-PR
			5	XS3W-M422-405-PR
		直行(插座)/ L形(插頭)	1	XS3W-M423-401-PR
			2	XS3W-M423-402-PR
			5	XS3W-M423-405-PR
		L形(插座)/ 直行(插頭)	1	XS3W-M424-401-PR
			2	XS3W-M424-402-PR
			5	XS3W-M424-405-PR

快速連接型（S8）

纜線規格	纜線裸線數(裸線)	纜線連接方向	纜線長L (m)	型號
防振機器人纜線	4	直行（插座）／直行（插頭）	1	XS3W-S421-401-R
			2	XS3W-S421-402-R
			5	XS3W-S421-405-R
		L形（插座）／ L形（插頭）	2	XS3W-S422-402-R
		L形（插座）／ L形（插頭）	5	XS3W-S422-405-R
		直行(插座)/ L形(插頭)	2	XS3W-S423-402-R
		直行(插座)/ L形(插頭)	5	XS3W-S423-405-R
		L形(插座)/ 直行(插頭)	2	XS3W-S424-402-R
		L形(插座)/ 直行(插頭)	5	XS3W-S424-405-R

註. 上述以外的纜線長度，請洽本公司。

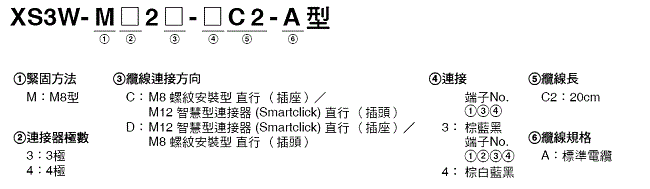

XS3W附纜線連接器 M8插座/M12插頭、M8插頭/M12插座兩端連接器

請用於從型號判斷產品規格時。訂購時，請從「種類」的型號中進行選購。

781_lu_002

種類

纜線規格	纜線裸線數(裸線)	接頭側	纜線長L (m)	型號
標準電纜	3	M8 螺紋安裝型直行（插座）／ M12 智慧型連接器 (Smartclick)直行（插頭）	0.2	XS3W-M32C-3C2-A
	3	M12 智慧型連接器 (Smartclick) 直行（插座）／M8 螺紋安裝型直行（插頭）		XS3W-M32D-3C2-A
	4	M8 螺紋安裝型直行（插座）／ M12 智慧型連接器 (Smartclick)直行（插頭）		XS3W-M42C-4C2-A
	4	M12 智慧型連接器 (Smartclick) 直行（插座）／M8 螺紋安裝型直行（插頭）		XS3W-M42D-4C2-A

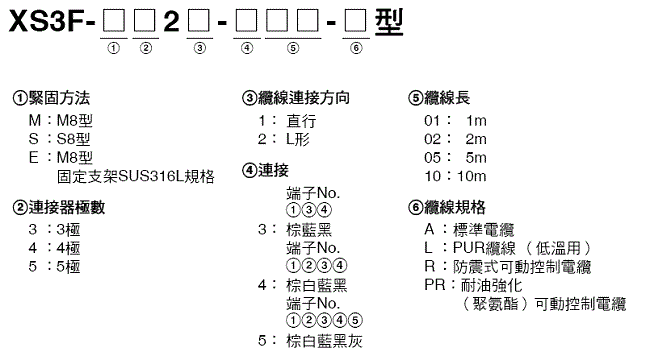

XS3F纜線式連接器插座末端連接器

請用於從型號判斷產品規格時。訂購時，請從「種類」的型號中進行選購。

781_lu_003

螺紋安裝型（M8）

纜線規格	纜線裸線數(裸線)	纜線連接方向	纜線長L (m)	型號
標準電纜	3	直行	2	XS3F-M321-302-A
		直行	5	XS3F-M321-305-A
		L形	2	XS3F-M322-302-A
		L形	5	XS3F-M322-305-A
防振機器人纜線		直行	1	XS3F-M321-301-R
			2	XS3F-M321-302-R
			5	XS3F-M321-305-R
			10	XS3F-M321-310-R
		L形	2	XS3F-M322-302-R
		L形	5	XS3F-M322-305-R
標準電纜	4	直行	2	XS3F-M421-402-A
			5	XS3F-M421-405-A
			10	XS3F-M421-410-A
		L形	2	XS3F-M422-402-A
			5	XS3F-M422-405-A
			10	XS3F-M422-410-A
標準電纜固定支架 SUS316L規格		直行	2	XS3F-E421-402-A
		直行	5	XS3F-E421-405-A
		L形	2	XS3F-E422-402-A
		L形	5	XS3F-E422-405-A
防振機器人纜線		直行	1	XS3F-M421-401-R
			2	XS3F-M421-402-R
			5	XS3F-M421-405-R
			10	XS3F-M421-410-R
		L形	1	XS3F-M422-401-R
			2	XS3F-M422-402-R
			5	XS3F-M422-405-R
			10	XS3F-M422-410-R
耐油強化(聚氨酯)可動控制電纜		直行	2	XS3F-M421-402-PR
			5	XS3F-M421-405-PR
			10	XS3F-M421-410-PR
		L形	1	XS3F-M422-401-PR
			2	XS3F-M422-402-PR
			5	XS3F-M422-405-PR
			10	XS3F-M422-410-PR
PUR纜線 (低溫用)		直行	2	XS3F-M421-402-L
		直行	5	XS3F-M421-405-L
		L形	2	XS3F-M422-402-L
		L形	5	XS3F-M422-405-L
標準電纜	5	直行	2	XS3F-M521-502-A
			5	XS3F-M521-505-A
			10	XS3F-M521-510-A
		L形	2	XS3F-M522-502-A
			5	XS3F-M522-505-A
			10	XS3F-M522-510-A

快速連接型（S8）

纜線規格	纜線裸線數(裸線)	纜線連接方向	纜線長L (m)	型號
防振機器人纜線	4	直行	1	XS3F-S421-401-R
			2	XS3F-S421-402-R
			5	XS3F-S421-405-R
		L形	1	XS3F-S422-401-R
			2	XS3F-S422-402-R
			5	XS3F-S422-405-R

註. 上述以外的纜線長度，請洽本公司。

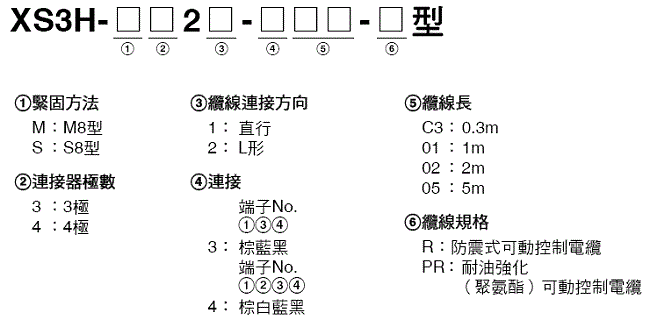

XS3H附纜線連接器插頭末端連接器

請用於從型號判斷產品規格時。訂購時，請從「種類」的型號中進行選購。

781_lu_004

螺紋安裝型（M8）

纜線規格	纜線裸線數(裸線)	纜線連接方向	纜線長L (m)	型號
防振機器人纜線	3	直行	0.3	XS3H-M321-3C3-R
	3	直行	1	XS3H-M321-301-R
	4	直行	0.3	XS3H-M421-4C3-R
		直行	1	XS3H-M421-401-R
		L形	0.3	XS3H-M422-4C3-R
		L形	1	XS3H-M422-401-R
耐油強化(聚氨酯) 可動控制電纜	4	直行	2	XS3H-M421-402-PR
		直行	5	XS3H-M421-405-PR
		L形	1	XS3H-M422-401-PR
			2	XS3H-M422-402-PR
			5	XS3H-M422-405-PR

註. 上述以外的纜線長度，請洽本公司。

快速連接型（S8）

纜線規格	纜線裸線數(裸線)	纜線連接方向	纜線長L (m)	型號
防振機器人纜線	4	直行	0.3	XS3H-S421-4C3-R
		直行	1	XS3H-S421-401-R
		L形	0.3	XS3H-S422-4C3-R
		L形	1	XS3H-S422-401-R

XS3P中繼接線盒用連接器插座（面板安裝型）

連接方式	連接器極數	面板緊固方法	端子形狀	適用電線	型號
螺紋安裝(M8)	4	前鎖或後鎖	焊腳	──	XS3P-M421-1
		前鎖或後鎖	焊杯腳	AWG24以下	XS3P-M421-2
		後鎖	焊杯腳	AWG24以下	XS3P-M422-2
快速連接型(S8)		前鎖或後鎖	焊腳	──	XS3P-S421-1
快速連接型(S8)		前鎖或後鎖	焊杯腳	AWG24以下	XS3P-S421-2

註. 訂購上述型號時，請以箱為單位訂購。

XS3M內置感測器用連接器插頭種類

安裝方法	連接器極數	端子形狀	適用電線	型號
螺紋嵌入型	4	焊腳	──	XS3M-K421-1
螺紋嵌入型	4	焊杯腳	AWG26以下	XS3M-K421-2

XS3M面板安裝用連接器插頭

安裝方法	連接器極數	端子外觀	屏蔽接腳	適用電線	型號
前鎖	5	焊腳4.5mm (圓孔/焊杯兩用)	無	AWG26 以下	形XS3M-M524-10
前鎖	5	焊腳4.5mm (圓孔/焊杯兩用)	有	AWG26 以下	形XS3M-M524-11

註. 訂購上述型號時，請以箱為單位訂購。

XS3R Y型接頭插頭／插座

M8型用

纜線	連接器	纜線長L (m)	型號	包裝單位 (個)
附纜線	兩端連接器	0.5	XS3R-M426-1C51-A	5
		1	XS3R-M426-1011-A
		2	XS3R-M426-1021-A
		3	XS3R-M426-1031-A
	末端連接器	2	XS3R-M426-1020-A
	末端連接器	5	XS3R-M426-1050-A
無纜線	兩端連接器	──	XS3R-M426-1	10
無纜線	兩端連接器	──	XS3R-M426-5	10

XS3型共通的連接器用保護蓋

防塵保護蓋

此防塵保護蓋為防塵用。不具備保護構造IP67的性能。
安裝在連接器上時，請朝連接器的安裝部確實推入。

型號	材質	合適的連接器
型號	材質	型號	安裝部
XS3Z-13	軟性聚氯乙烯/紅色	XS3H/XS3W/XS3R	M8插頭
		XS3F/XS3W	S8插座
		XS3H/XS3W	S8插頭
		XS3M	M8/S8共用插頭
XS3Z-15		XS3F/XS3W/XS3R	M8插座

額定/性能

型號	XS3F/H/W/P/M	XS3F-M52[]-5[][]-A	XS3R
額定電流	DC1A	DC3A	DC1A
額定電壓	DC125V ＊2	DC30V	DC125V
接觸電阻(連接器部)	40mΩ以下(DC20mV以下、100mA以下時)		60mΩ以下 (DC20mV以下、 100mA以下時)
絶縁阻抗	10³MΩmin. (at 500 VDC)
耐電壓(連接器部)	AC1,000V 1min (洩漏電流1mA以下)	AC650V 1min (洩漏電流1mA以下)	AC1,000V 1min (洩漏電流1mA以下)
保護構造	IP67(IEC60529)
插拔耐久	200次
纜線拉力強度＊1	49N/15s
使用溫度範圍	-25～+70℃ *3	-25～+85℃ *3	-25～+70℃ *3
使用濕度範圍	20～85%RH

＊1. 僅限纜線型

＊2. 5極除外

＊3. 可動控制電纜考量到可動時的斷線，請在0～＋70℃ 的溫度範圍內使用。

材料和處理

連接器

類型	M8型			S8型
形式	XS3F/H/W/R	XS3P/M ＊	XS3M-M524-1[]	XS3F/W (插座側)	XS3H/W (插頭側)	XS3P
連接針腳	PBT樹脂(UL94V-0) /淺灰色或黑色
壓接針	磷青銅/鎳底鍍金(0.4μm)	黃銅/鎳底鍍金(0.4μm)		磷青銅/鎳底鍍金(0.4μm)	黃銅/鎳底鍍金(0.4μm)
固定支架	黃銅/鍍鎳或SUS316L		──		黃銅/鍍鎳	──
機體	──	黃銅/鍍鎳	鋅合金/鍍鎳	──
外殼	──					熱可塑性合成橡膠
C-型環	──		磷青銅/鍍錫	──
接地金具	──		磷青銅/鍍錫	──
螺帽	──	黃銅/鍍鎳		──		黃銅/鍍鎳
保護蓋	PBT軟膠(UL94V-0)	──		熱可塑性合成橡膠		──
O型環	橡膠

＊5極除外
註. XS3M型為M8、S8共用。

纜線

極數	3極	4極	5極
標準電纜	φ4 AWG24 (0.2mm²) 構成：0.12mm/18支		φ4.7 AWG24 (0.2mm²) 構成：0.16mm/11支
可動控制電纜	φ4 AWG24 (0.2mm²) 構成：0.08mm/40支		-
耐油強化 (聚氨酯) 可動控制電纜	-	φ4.7 AWG22 (0.3mm²) 構成： 0.08mm/ 60支	-

註. 5極僅限XS3F型（插座）

接腳配置圖（連接側）

極數		3極	4極	5極
DC用	公(插頭) 接頭側
DC用	母(插座) 接頭側

（單位：mm）

XS3W 附纜線連接器插座/插頭兩端連接器

螺紋安裝型（M8）防震式機械手臂專用電纜

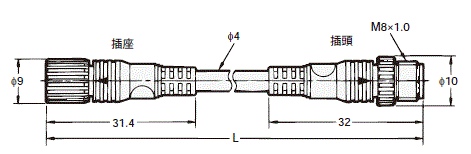

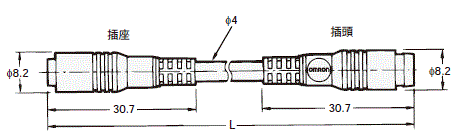

直行（插座）／直行（插頭）
XS3W-M321-3[][]-R型（3裸線）
XS3W-M421-4[][]-R型（4裸線）

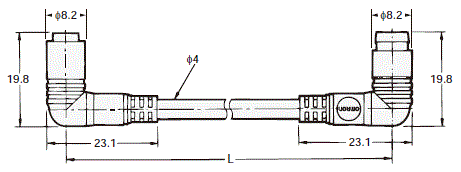

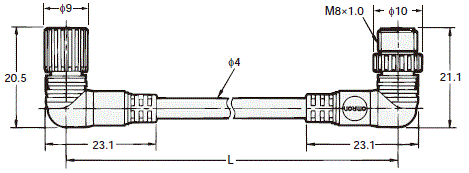

L形（插座）／L形（插頭）
XS3W-M422-4[][]-R型（4裸線）

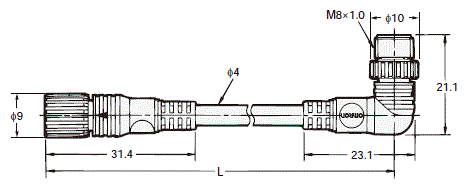

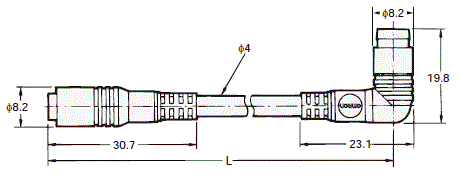

直行（插座）／L形（插頭）
XS3W-M423-4[][]-R型（4裸線）

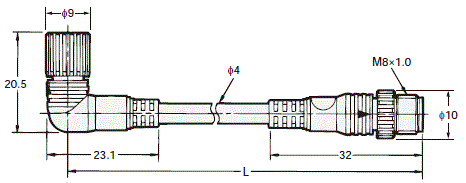

L形（插座）／直行（插頭）
XS3W-M424-4[][]-R型（4裸線）

螺紋安裝型（M8）耐油強化（聚氨酯）可動控制電纜

直行（插座）／直行（插頭）
XS3W-M421-4[][]-PR型（4裸線）

781_dm_30

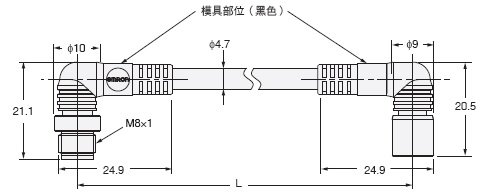

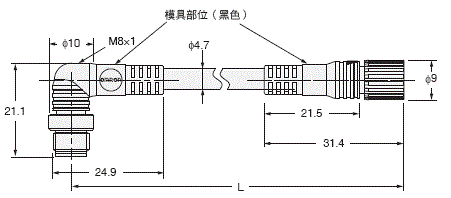

L形（插座）／L形（插頭）
XS3W-M422-4[][]-PR型（4裸線）

781_dm_31

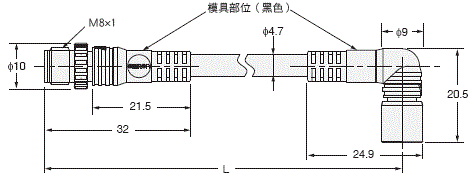

直行（插座）／L形（插頭）
XS3W-M423-4[]][]-PR型（4裸線）

781_dm_32

L形（插座）／直行（插頭）
XS3W-M424-4[][]-PR型（4裸線）

781_dm_33

快速連接型（S8）防振機器人纜線 4裸線

直行（插座）／直行（插頭）
XS3W-S421-4[][]-R型

L形（插座）／L形（插頭）
XS3W-S422-4[][]-R型

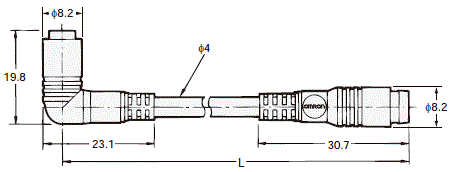

直行（插座）／L形（插頭）
XS3W-S423-4[][]-R型

L形（插座）／直行（插頭）
XS3W-S424-4[][]-R型

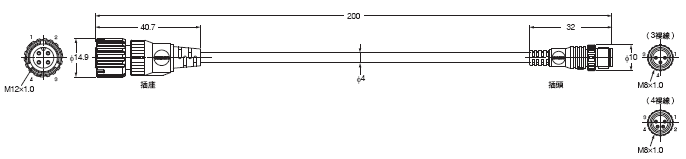

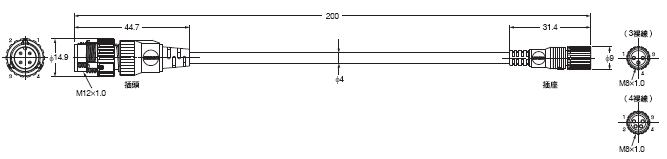

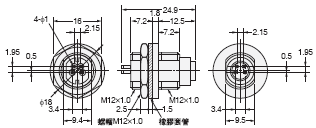

XS3W 附纜線連接器 M8插座／M12插頭、M8插頭／M12插座兩端連接器

M8 螺紋安裝型直行（插座）／M12 智慧型連接器 (Smartclick) 直行（插頭）

XS3W-M32C-3C2-A （3裸線）
XS3W-M42C-4C2-A （4裸線）

M12 智慧型連接器 (Smartclick) 直行（插座）／M8 螺紋安裝型直行（插頭）

XS3W-M32D-3C2-A （3裸線）
XS3W-M42D-4C2-A （4裸線）

781_dm_4

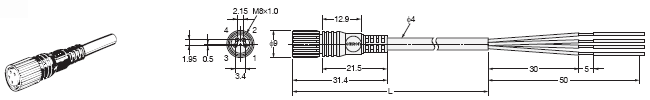

XS3F 纜線式連接器插座末端連接器

螺紋安裝型（M8）3裸線

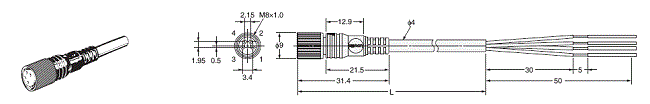

直行

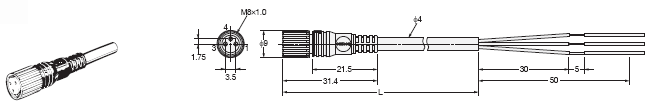

XS3F-M321-3[][]-A型防振機器人纜線
XS3F-M321-3[][]-R型標準電纜

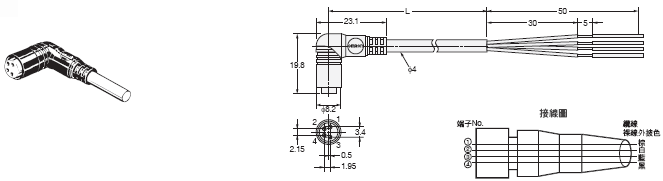

L形
XS3F-M322-3[][]-A型防振機器人纜線
XS3F-M322-3[][]-R型標準電纜

螺紋安裝型（M8） 4裸線

直行
XS3F-M421-4[][]-A型防振機器人纜線
XS3F-M421-4[][]-R型標準電纜

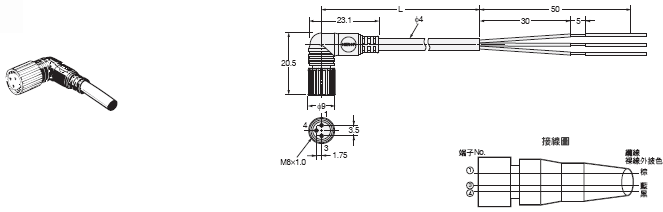

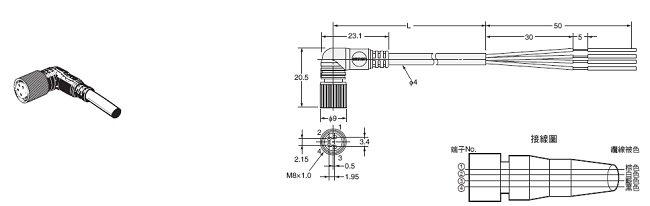

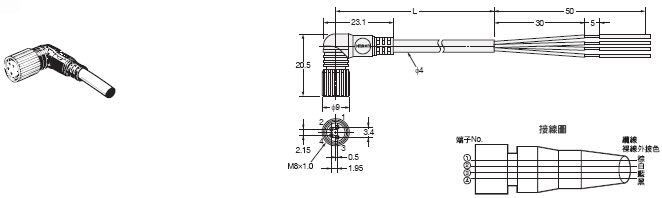

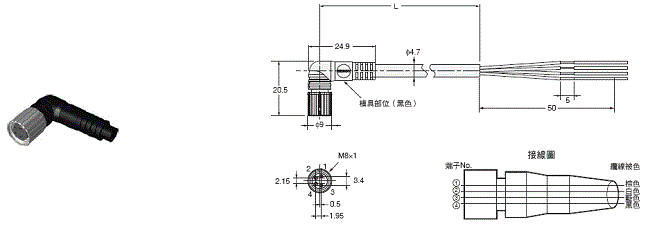

L形
XS3F-M422-4[][]-A型防振機器人纜線
XS3F-M422-4[][]-R型標準電纜

固定支架SUS316L規格（M8） 4裸線

直行
XS3F-E421-402-A
XS3F-E421-405-A

781_dm_34

L形
XS3F-E422-402-A
XS3F-E422-405-A

781_dm_35

螺紋安裝型（M8）4裸線

直行
耐油強化（聚氨酯）可動控制電纜
XS3F-M421-4[][]-PR型
PUR纜線
XS3F-M421-4[][]-L型

781_dm_36

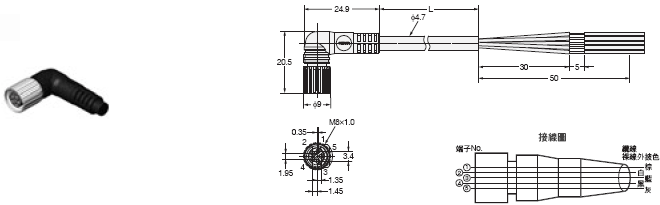

L形
耐油強化（聚氨酯）可動控制電纜
XS3F-M422-4[][]-PR型
PUR纜線
XS3F-M422-4[][]-L型

781_dm_37

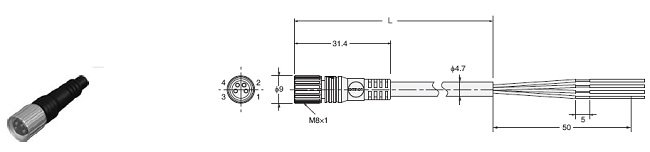

螺紋安裝型（M8）5裸線標準電纜

直行
XS3F-M521-5[][]-A型

L形
XS3F-M522-5[][]-A型

快速連接型（S8） 4裸線防振機器人纜線

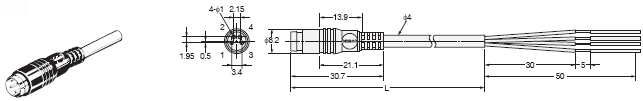

直行
XS3F-S421-4[][]-R型

L形
XS3F-S422-4[][]-R型

XS3H 附纜線連接器插頭末端連接器

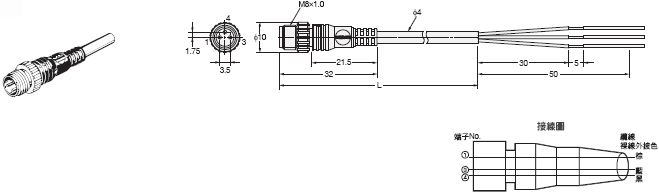

螺紋安裝型（M8） 3裸線防振機器人纜線

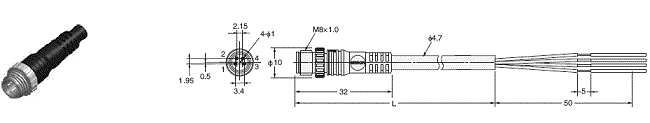

直行
XS3H-M321-3[][]-R型

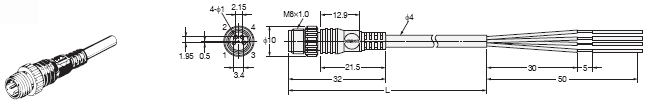

螺紋安裝型（M8） 4裸線防振機器人纜線

直行
XS3H-M421-4[][]-R型

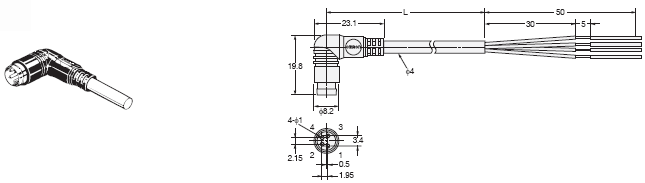

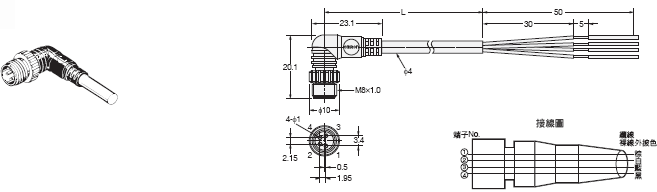

L形

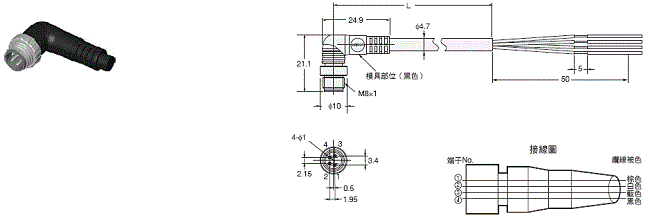

XS3H-M422-4[][]-R型

螺紋安裝型（M8） 4裸線耐油強化（聚氨酯）可動控制電纜

直行
XS3H-M421-4[][]-PR型

781_dm_38

L形
XS3H-M422-4[][]-PR型

781_dm_39

快速連接型（S8） 4裸線防振機器人纜線

直行
XS3H-S421-4[][]-R型

L形
XS3H-S422-4[][]-R型

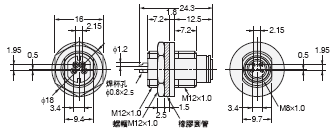

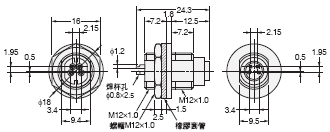

XS3P 中繼接線盒用連接器插座（面板安裝型）

螺紋安裝型（M8）

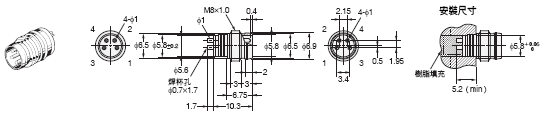

XS3P-M421-1型（焊腳）
前鎖或後鎖

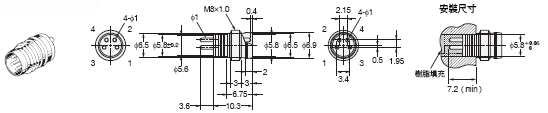

XS3P-M421-2型（焊杯腳）
前鎖或後鎖

XS3P-M422-2型（焊杯腳）
後鎖輕薄型

快速連接型（S8）

XS3P-S421-1型（焊腳）
前鎖或後鎖

XS3P-S421-2型（焊杯腳）
前鎖或後鎖

XS3M 感測器安裝用連接器插頭

XS3M-K421-1型

XS3M-K421-2型

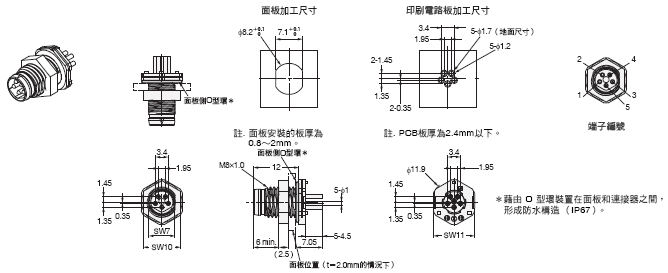

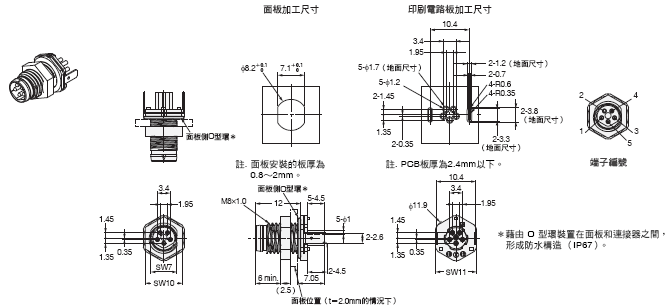

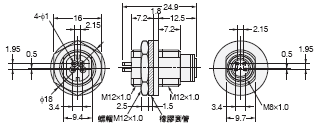

XS3M 面板安裝用連接器插頭

前鎖型 5裸線

XS3M-M524-10型
（前鎖型/焊腳4.5mm （圓孔/焊杯兩用）無隔離接腳）

焊腳4.5mm （圓孔／焊接杯兩用）有屏蔽接腳
XS3M-M524-11型

781_dm_26

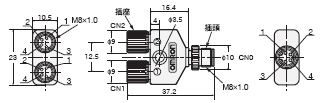

XS3R Y型接頭插頭／插座

螺紋安裝型（M8）

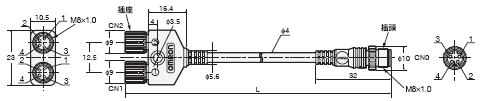

Y型接頭插頭／插座兩端連接器
XS3R-M426-1[][]1-A型

Y型接頭／插座末端連接器
XS3R-M426-1[][]0-A型

Y型接頭插頭／插座無纜線
XS3R-M426-[]型

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
XS3 規格說明書	CDJC-009-TW5 [9590KB]	2020年2月17日 20200217	XS3 規格說明書
感測器I/O連接器的介紹	- [1164KB]	2015年11月13日 20151113	感測器I/O連接器的介紹

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
XS3 Data Sheet	G147-E1-03 [6950KB]	Mar 03, 2022 20220303	XS3 Data Sheet
Sensor I/O Connector Over	- [3203KB]	Apr 02, 2018 20180402	Sensor I/O Connector Over
