| 感測器的種類、連接 | 直流3線式(NPN) / 直流2線式 ③-④ |
直流2線式 ①-④/無極性 ③-④ | 直流3線式(PNP) /直流2線式 ①-④ | |
|---|---|---|---|---|
| 限動開關的連接 | 限動開關的連接 ①-④ | ── | 限動開關的連接 ③-④ | |
| 連接埠數 | 纜線長(m) | 型號 | 型號 | 型號 |
| 4 | 5 | XW3B-P455-G11 | XW3B-P452-G11 | XW3B-P453-G11 |
| 6 | 5 | XW3B-P655-G11 | XW3B-P652-G11 | XW3B-P653-G11 |
| 8 | 5 | XW3B-P855-G11 | XW3B-P852-G11 | XW3B-P853-G11 |
XW3B
產品特色
集線配線感測器I/O連接器，追求節省工時、耐環境因素的控制盤外用接頭中繼接線盒，輕薄型的系列化。
符合IP67，大幅減少厚度的堅固集線配線中繼接線盒。
支援感測器I/O接頭（M12）方式的光電感測器、近接感測器、限動開關。
再者，透過提高額定電流，追加接地端子，也能夠支援閥門、電磁閥等。
附電源顯示LED、動作指示LED。
安裝尺寸全部相同，與連接埠數無關，所以增設時的替換簡單。
防水保護蓋（另售）
XS2Z-22型
| 型號 | 個裝數(個) | 材質 |
|---|---|---|
| XS2Z-22 | 50 | 黃銅/鍍鎳 |
註1. XW3B型/XW3A型中附隨防塵用防塵保護蓋。
需要保護構造IP67時，請使用另售的XS2Z-22型。
2. XS2Z-22型的安裝使用螺絲連接。
| 額定電流 | 4A/連接埠(訊號線) 12A/盒(電源線) |
|---|---|
| 額定電壓 | DC10～30V |
| 接觸電阻 | 40mΩ以下(20mV以下，100mA以下時)＊1 |
| 絕緣阻抗 | 100MΩ min. (at 500 VDC) |
| 耐電壓 | AC500V 1min (洩漏電流1mA以下) ＊2 |
| 保護構造 | IP67 (IEC529) |
| 纜線強度 | 98N/15s |
| 插拔耐久 | 200次 |
| 使用環境溫度範圍 | -25～+70℃ |
＊1. 係連接器部的接觸電阻。
＊2. 連接器部的耐電壓。
合適的連接器
| XS2G | 組裝式連接器(壓接型/焊接型/螺桿式型)插頭 |
|---|---|
| XS2W | 附纜線連接器 插座/插頭 兩端連接器 |
| XS2H | 附纜線連接器 插頭 末端連接器 |
材料和處理
| 項目 | 零組件名稱 | 材料和處理 |
|---|---|---|
| 連接器 | 固定支架 | 黃銅/鍍鎳 |
| 壓接針 | 黃銅/鎳合金(0.4μm) | |
| 纜線 | 纜線 | 外被色(護套顏色)：灰色 裸線尺寸：AWG18/AWG22 ＊ |
| 外箱 | 外箱 | PBT樹脂UL94V-0：淺灰色 |
| 套管 | 橡膠 | |
| PCB | 玻璃環氧樹脂板 | |
| 密封樹脂 | 聚氨酯樹脂 |
（單位：mm）

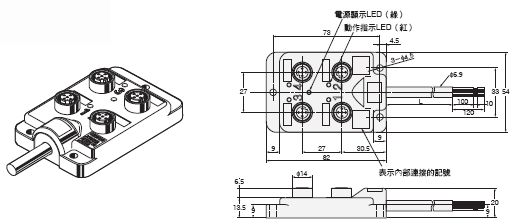

XW3B-P45[]-[]11型 （4連接埠型）

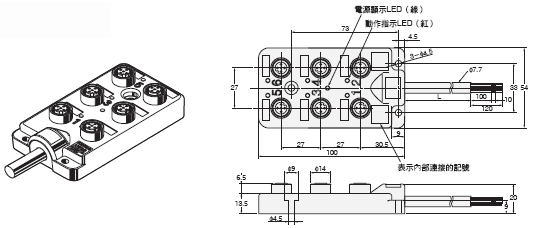

XW3B-P65[]-[]11型 （6連接埠型）

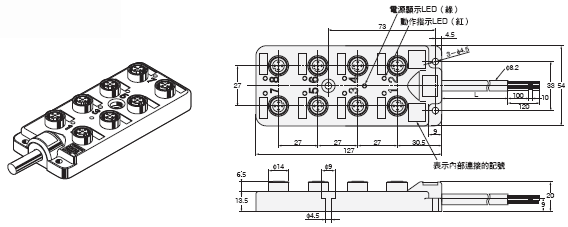

XW3B-P85[]-[]11型 （8連接埠型）
