| 感測器的種類、連接 | 直流3線式(NPN) / 直流2線式 ③-④ |
直流2線式 ①-④/ 無極性 ③-④ |
直流3線式(PNP) / 直流2線式 ①-④ |
|
|---|---|---|---|---|
| 限動開關的連接 | 限動開關的連接 ①-④ | ── | 限動開關的連接 ③-④ | |
| 連接埠數 | 輸出入點數 | 型號 | 型號 | 型號 |
| 4 | 4 | XW3D-P455-G11 | XW3D-P452-G11 | XW3D-P453-G11 |
| 8 | 8 | XW3D-P855-G11 | XW3D-P852-G11 | XW3D-P853-G11 |
| 4 | 8 | XW3D-P458-G11 | ── | XW3D-P457-G11 |
| 外觀 | 型號 | 個裝數(個) | 材質 |
|---|---|---|---|
 |
XS5Z-11 | 50 | PBT |
 |
XS2Z-22 | 50 | 黃銅/鍍鎳 |
| 額定電流 | 4A/連接埠 12A/盒(電源線) |
|---|---|
| 額定電壓 | DC10～30V |
| 接觸電阻 (連接器部) |
40mΩ以下 (20mV以下、100mA以下時) |
| 絕緣阻抗 | 100MΩ min. (at 500 VDC) |
| 耐電壓(連接器部) | AC500V 1分鐘(洩漏電流1mA以下) |
| 保護構造 | IP67 (IEC60529) |
| 插拔次數 | 50次以上 |
| 鎖定強度 | 拉伸：100N/15s、旋轉：1N·m/15s |
| 纜線強度 | 100N/15s |
| 鎖定操縱力 | 0.1～0.25N･m |
| 使用溫度範圍 | -25～+70℃＊ |
＊可動控制電纜考量到可動時的斷線，請在0～＋70℃ 的溫度範圍內使用。
| 項目 | 材料和處理 |
|---|---|
| 壓接針 | 黃銅/鎳合金0.4μm |
| 固定支架 | 鋅合金/鍍鎳 |
| 外箱 | PBT樹脂(UL94V-0)、淺灰色 |
| 套管 | 橡膠 |
| O型環 | 橡膠 |
| PCB | 玻璃環氧樹脂板 |
| 密封樹脂 | 聚氨酯樹脂(UL94V-0) |
| 纜線 | UL AWM2464 訊號線 AWG22 電源、接地線 AWG18 |
| 本公司型號 | Smartclick插頭 | M12型插頭 | |
|---|---|---|---|
| XS5H、XS5G XS5W (插頭側) XS5R (插頭側) |
XS2H、XS2G、 XS2W (插頭側) XS2R (插頭側) |
||
| 接頭中繼接線盒 | XW3D | 以單鍵觸控方式連接 | 以螺絲鎖定方式連接 |
（單位：mm）

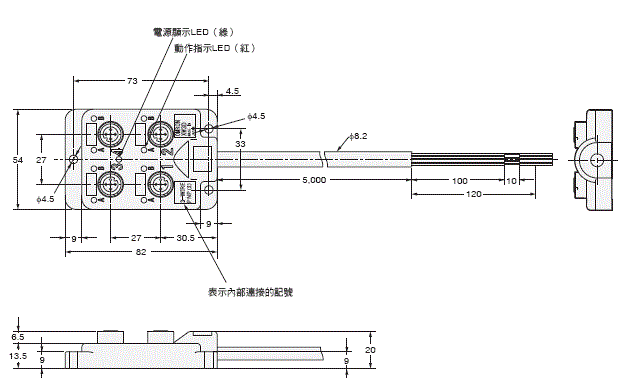

XW3D-P45[]-G11型
＜4連接埠型＞

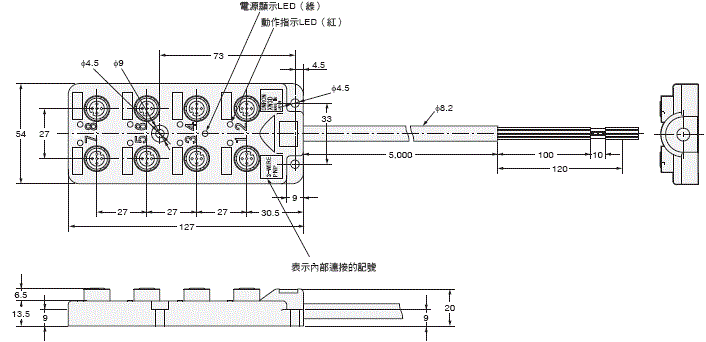

XW3D-P85[]-G11型
＜8連接埠型＞

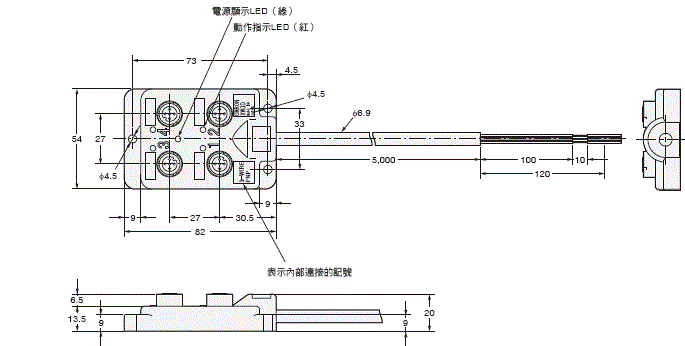

XW3D-P457-G11型
＜4連接埠8輸出入型＞
