＊FA機器、連接器廠商進行標準化的規格。連接器僅限連接規格為公開。
XN2
產品特色
最適合連接感測器，遵循e-CON*規格的簡易連接連接器
連接方式採用產業用成效顯著的「彈簧夾方式」
不需要特殊工具，即可輕易連接。
可反覆連接（修復）。
1個連接器可支援絞線AWG28（0.08mm2）～AWG20（0.5mm2） 的線徑。（外徑保護：φ1.5以下）
也備有連接作業時可4條一起連接的夾具。
以採用UL規格（檔案No. E103202）認證的產品為標準。
種類
| 種類 | 連接纜線用插頭連接器 | 連接纜線用插座連接器 | PCB用插座連接器(單連裝型) | PCB用插座連接器(四連裝型) | ||||
|---|---|---|---|---|---|---|---|---|
| 外觀 |  |
 |
 |
 |
||||
| 極數 | 型號 |
最小 單位 |
型號 |
最小 單位 |
型號 |
最小 單位 |
型號 |
最小 單位 |
| 3 | XN2A-1370 | 153 | ―― | ―― | XN2D-1371 | 153 | ―― | ―― |
| 4 | XN2A-1470 | 90 | XN2B-1470 | 90 | XN2D-1471 | 90 | XN2D-4471 | 54 |
| 5 | XN2A-1570 | 126 | ―― | ―― | XN2D-1571 | 117 | ―― | ―― |
| 6 | XN2A-1670 | 108 | ―― | ―― | XN2D-1671 | 108 | ―― | ―― |
| 8 | XN2A-1870 | 90 | ―― | ―― | XN2D-1871 | 90 | ―― | ―― |
附屬品（另售）
XN2A-1[]70型（除3極）/XN2B-1470用操作夾具
連接作業時可4條一起連接。
| 型號 | 最小包裝單位(個) |
|---|---|
| XN2Z-0001 | 1 |
XN2Z-0001型
| 額定電流 | 3A/極(使用AWG20電線時) 2A/極(使用AWG22電線時) 1A/極(使用AWG24電線時) 0.5A/極(使用AWG26、28電線時) |
|---|---|
| 額定電壓 | DC32V |
| 接觸電阻 | 30mΩ以下(DC20mV以下、100mA以下) |
| 絕緣阻抗 | 1,000MΩ min. (at 500 VDC) |
| 耐電壓 | AC1,000V 60秒(洩漏電流1mA以下) |
| 插拔次數 | 50次 |
| 使用溫度範圍 | -30～+75°C ＊(不可結露、不結冰) |
| 適用電線 | 絞線0.08mm2(AWG28)～0.5mm2(AWG20) 但電纜保護外徑須為φ1.5以下 |
＊使用溫度範圍，受到纜線最高使用溫度限制
材料和處理
| 分類 | 纜線型 | PCB型 |
|---|---|---|
| 機體 | PBT(UL94 V-0)黑 | |
| 保護蓋 | PBT(UL94 V-0)黑 | ―― |
| 底座 | PC樹脂(UL94 V-0)透明 | ―― |
| 拉扣 | PA(UL94 V-0)自然 | ―― |
| 壓接針 | 銅合金 接觸部 ： 鎳基底 鍍金 連接部 ： 鎳基底 鍍錫 端子部 ： 鎳基底 鍍錫 |
|
| 彈簧 | 不鏽鋼 | ―― |
| 停止腳位 | ―― | 銅合金/ 鎳基底 鍍錫 |
（單位：mm）

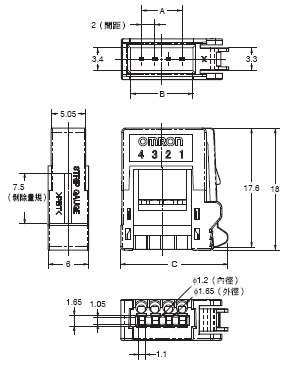

連接纜線用插頭連接器
XN2A-1[]70型
尺寸

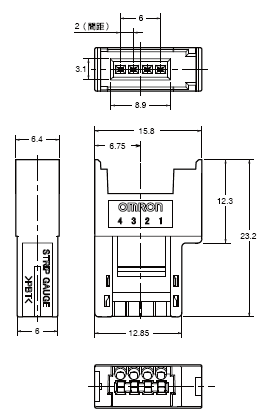

連接纜線用插座連接器
XN2B-1470型

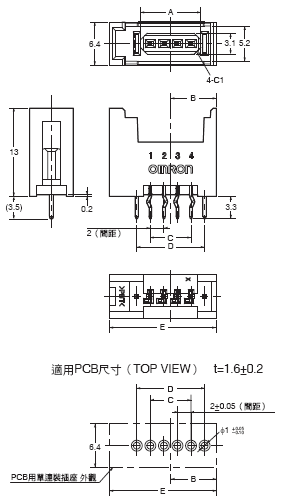

PCB用插座連接器（單連裝型）
XN2D-1[]71型
尺寸

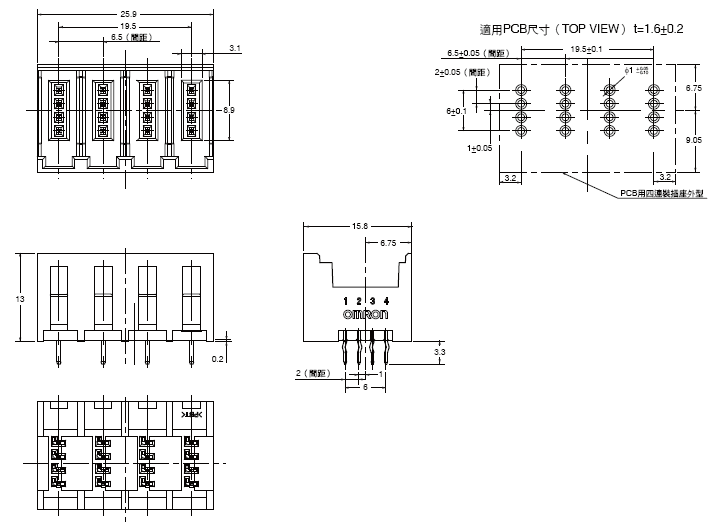

PCB用插座連接器（四連裝型）
XN2D-4471型
