XS2

產品特色

節省工時、減少維護成本、耐環境性佳的FA用防水連接器。

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄 CAD

符合IP67標準。實現94V-0耐燃性的FA專用小型連接器

透過配線系統連接器化，使設備更易維護，縮短設備的停機時間

推出附纜線連接器和組裝式連接器

組裝式連接器分為壓接型、焊接型、螺桿式型3種

附纜線連接器通過UL規格認證

依據IEC61076-2-101 （IEC60947-5-2）、NECA4202

型號一覽表

附纜線連接器主要型號一覽表

連接器	纜線規格	XS2型：連接M12螺紋型		XS5型：連接單鍵觸控智慧型連接器 (Smartclick)＊（與M12連接器可互換）
連接器	纜線規格	纜線長(m)	型號	纜線長(m)	型號
兩端連接器	耐燃性PVC 可動控制電纜	0.5	―	0.5	XS5W-D421-B81-F
		1	XS2W-D421-C81-F	1	XS5W-D421-C81-F
		2	XS2W-D421-D81-F	2	XS5W-D421-D81-F
		3	XS2W-D421-E81-F	3	XS5W-D421-E81-F
		4	―	4	XS5W-D421-F81-F
		5	XS2W-D421-G81-F	5	XS5W-D421-G81-F
		10	XS2W-D421-J81-F	10	XS5W-D421-J81-F
	耐濺性電纜	2	XS2W-D421-D81-SA	2	XS5W-D421-D81-SA
	耐濺性電纜	5	XS2W-D421-G81-SA	5	XS5W-D421-G81-SA
末端連接器（插座）	耐燃性PVC 可動控制電纜	1	XS2F-D421-C80-F	1	XS5F-D421-C80-F
		2	XS2F-D421-D80-F	2	XS5F-D421-D80-F
		3	XS2F-D421-E80-F	3	XS5F-D421-E80-F
		5	XS2F-D421-G80-F	5	XS5F-D421-G80-F
		10	XS2F-D421-J80-F	10	XS5F-D421-J80-F
	耐濺性電纜	2	XS2F-D421-D80-SA	2	XS5F-D421-D80-SA
	耐濺性電纜	5	XS2F-D421-G80-SA	5	XS5F-D421-G80-SA
末端連接器（插頭）	耐燃性PVC 可動控制電纜	0.3	XS2H-D421-A80-F	0.3	XS5H-D421-A80-F
		0.5	XS2H-D421-B80-F	0.5	XS5H-D421-B80-F
		1	XS2H-D421-C80-F	1	XS5H-D421-C80-F
		2	XS2H-D421-D80-F	2	XS5H-D421-D80-F
		3	―	3	XS5H-D421-E80-F
		5	XS2H-D421-G80-F	5	XS5H-D421-G80-F
	耐濺性電纜	0.3	XS2H-D421-A80-SA	0.3	XS5H-D421-A80-SA
	耐濺性電纜	1	XS2H-D421-C80-SA	1	XS5H-D421-C80-SA

＊詳情請參閱「圓形防水連接器（M12 智慧型連接器（Smartclick）） XS5 資料表」。
註1. 以上只列出DC用、直行、4裸線型、共通的纜線規格。若需要其他規格，請參閱型錄各頁內容。
2. 除了以上介紹的M12尺寸，另備有M8尺寸（XS3型）的產品。
詳情請參閱「圓形防水連接器（M8/S8）XS3型資料表」。

XS2 型：連接M12 螺紋型 XS5 型：連接單鍵觸控智慧型連接器（Smartclick）＊
（與M12 螺紋型可互換）
註.與螺紋型連接時是以螺絲連接。

782_lu_1_1

＊詳情請參閱圓形防水連接器（M12 智慧型連接器（Smartclick））XS5資料表。

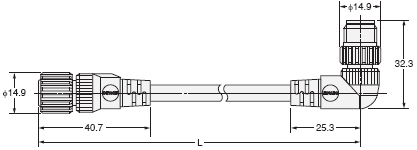

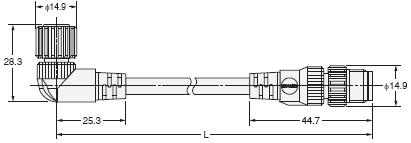

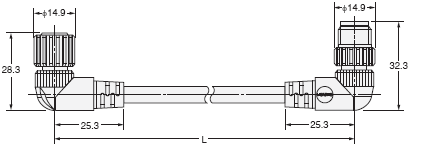

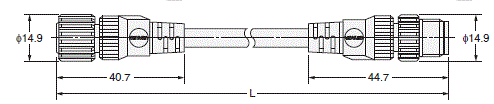

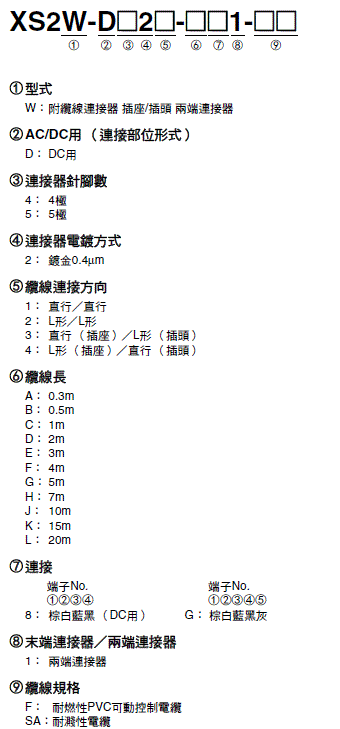

XS2W 附纜線連接器插座/插頭兩端連接器

型號一覽表

請用於從型號判斷產品規格時。訂購時，請從「種類」的型號中進行選購。

種類

纜線規格	纜線連接方向	纜線外徑 (mm)	纜線裸線數(裸線)	纜線裸線截面積 (mm²)	纜線長L (m)	DC用	UL規格
纜線規格	纜線連接方向	纜線外徑 (mm)	纜線裸線數(裸線)	纜線裸線截面積 (mm²)	纜線長L (m)	型號	UL規格
耐燃性PVC 可動控制電纜	直行/直行	φ6.0	4	0.5	1	XS2W-D421-C81-F	通過UL2238 認證 (檔案No. E207683)
					2	XS2W-D421-D81-F
					5	XS2W-D421-G81-F
					10	XS2W-D421-J81-F
	L型/L型				2	XS2W-D422-D81-F
	L型/L型				5	XS2W-D422-G81-F
	直行(插座) /				2	XS2W-D423-D81-F
	L型(插頭)				5	XS2W-D423-G81-F
	L型(插座)) /				2	XS2W-D424-D81-F
	直行(插頭				5	XS2W-D424-G81-F
耐濺性電纜品	直行/直行	φ6.6			2	XS2W-D421-D81-SA	-
耐濺性電纜品	直行/直行	φ6.6			5	XS2W-D421-G81-SA	-

註. 關於上述以外的長度，請洽本公司。有關5裸線型，請洽本公司。

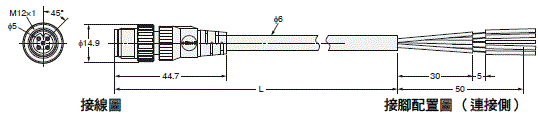

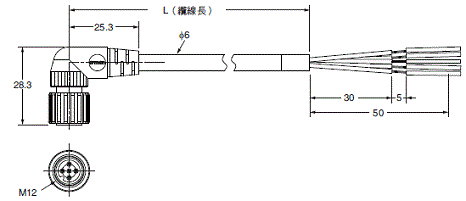

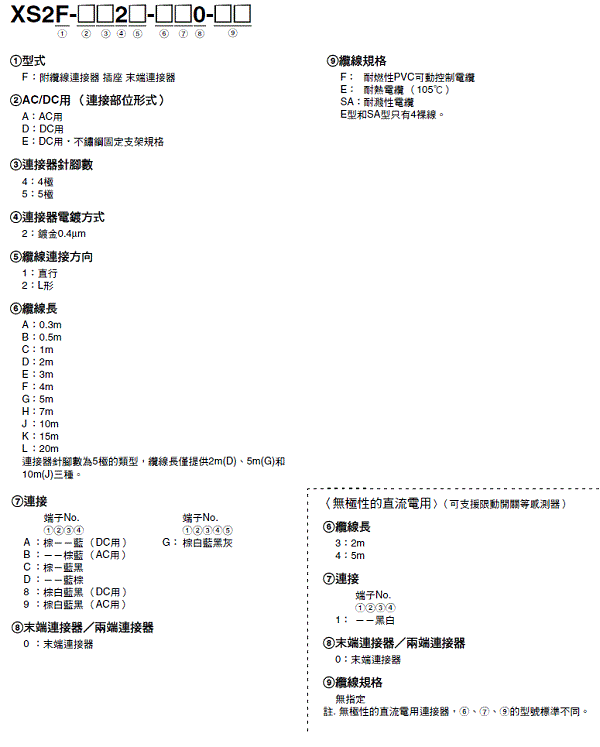

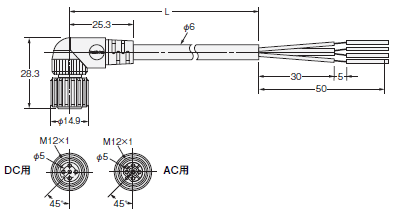

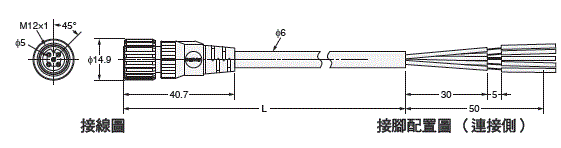

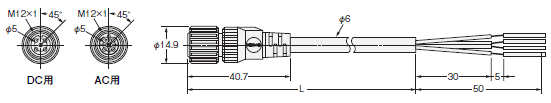

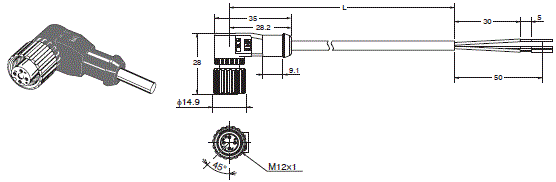

XS2F 附纜線連接器插座末端連接器

型號一覽表

請用於從型號判斷產品規格時。訂購時，請從「種類」的型號中進行選購。

種類

纜線規格	纜線連接方向	纜線裸線數 (裸線)	纜線外徑 (mm)	纜線裸線截面積 (mm²)	纜線長L (m)	DC用型號	UL規格
耐燃性PVC 可動控制電纜	直行	2	φ6.0	0.5	1	XS2F-D421-CA0-F	通過UL2238認證 (檔案No.E207683)
		3				XS2F-D421-CC0-F
		4				XS2F-D421-C80-F
		2			2	XS2F-D421-DA0-F
		3				XS2F-D421-DC0-F
		4				XS2F-D421-D80-F
		4			3	XS2F-D421-E80-F
		2			5	XS2F-D421-GA0-F
		3				XS2F-D421-GC0-F
		4				XS2F-D421-G80-F
		2			10	XS2F-D421-JA0-F
		3				XS2F-D421-JC0-F
		4				XS2F-D421-J80-F
	L型	2			1	XS2F-D422-CA0-F
		3				XS2F-D422-CC0-F
		4				XS2F-D422-C80-F
		2			2	XS2F-D422-DA0-F
		3				XS2F-D422-DC0-F
		4				XS2F-D422-D80-F
		4			3	XS2F-D422-E80-F
		2			5	XS2F-D422-GA0-F
		3				XS2F-D422-GC0-F
		4				XS2F-D422-G80-F
		2			10	XS2F-D422-JA0-F
		3				XS2F-D422-JC0-F
		4				XS2F-D422-J80-F
標準PVC電纜（無極性的直流電用）	直行	2			2	XS2F-D421-310	-
	直行	2			5	XS2F-D421-410
	L型	2			2	XS2F-D422-310
	L型	2			5	XS2F-D422-410
耐燃性PVC 可動控制電纜（E2E型慣用接腳配線用）	直行	2			2	XS2F-D421-DD0	-
	直行	2			5	XS2F-D421-GD0
	L型	2			2	XS2F-D422-DD0
	L型	2			5	XS2F-D422-GD0
耐熱電纜品(105℃)＊	直行	4			2	XS2F-E421-D80-E	-
	直行				5	XS2F-E421-G80-E
	L型				2	XS2F-E422-D80-E
	L型				5	XS2F-E422-G80-E
標準PVC電	直行/直行	4	φ6.6		2	XS2F-D421-D80-SA	-
標準PVC電	直行/直行	4	φ6.6		5	XS2F-D421-G80-SA	-

纜線規格	纜線連接方向	纜線裸線數(裸線)	纜線外徑 (mm)	纜線裸線截面積 (mm²)	纜線長L (m)	AC用型號	UL規格
耐燃性可動控制電纜品	直行	2	φ6.0	0.5	1	XS2F-A421-CB0-F	通過UL2238認證 (檔案No.E207683)
		3				-
		4				XS2F-A421-C90-F
		2			2	XS2F-A421-DB0-F
		3				-
		4				XS2F-A421-D90-F
		4			3	-
		2			5	XS2F-A421-GB0-F
		3				-
		4				XS2F-A421-G90-F
		2			10	XS2F-A421-JB0-F
		3				-
		4				XS2F-A421-J90-F
	L型	2			1	XS2F-A422-CB0-F
		3				-
		4				-
		2			2	XS2F-A422-DB0-F
		3				-
		4				-
		4			3	-
		2			5	XS2F-A422-GB0-F
		3				-
		4				-
		2			10	XS2F-A422-JB0-F
		3				-
		4				-
標準電纜品(無極性的直流電用)	直行	2			2	XS2F-A421-310	-
	直行	2			5	XS2F-A421-410
	L型	2			2	XS2F-A422-310
	L型	2			5	XS2F-A422-410
耐燃性可動控制電纜品(E2E型慣用接腳配線用)	直行	2			2	-	-
	直行	2			5	-
	L型	2			2	-
	L型	2			5	-
耐熱電纜品(105℃)＊	直行	4			2	-	-
	直行				5	-
	L型				2	-
	L型				5	-
耐濺性電纜品	直行/直行	4	φ6.6		2	-	-
耐濺性電纜品	直行/直行	4	φ6.6		5	-	-

註. 關於上述以外的長度，請洽本公司。
＊耐熱電纜品的固定支架材質為SUS316L （無表面處理）。

纜線連接方向	纜線裸線數(裸線)	纜線裸線截面積 (mm²)	纜線長L (m)	DC用	UL規格
纜線連接方向	纜線裸線數(裸線)	纜線裸線截面積 (mm²)	纜線長L (m)	型號	UL規格
直行	5	0.3	2	XS2F-D521-DG0-A	――
			5	XS2F-D521-GG0-A
			10	XS2F-D521-JG0-A
L形			2	XS2F-D522-DG0-A
L形			10	XS2F-D522-GG0-A

註. 關於上述以外的長度，請洽本公司。

XS2F-G/H 附纜線連接器插座末端連接器防止螺絲鬆脫結構型

纜線連接方向	纜線裸線數 (裸線)	纜線長L (m)	DC用	AC用	UL規格
纜線連接方向	纜線裸線數 (裸線)	纜線長L (m)	型號	型號	UL規格
直行	4	5	XS2F-G421-G80-F	XS2F-H421-G90-F	通過UL2238 認證 (檔案No. E207683)
直行		10	XS2F-G421-J80-F	XS2F-H421-J90-F
L型		5	XS2F-G422-G80-F	XS2F-H422-G90-F
L型		10	XS2F-G422-J80-F	XS2F-H422-J90-F

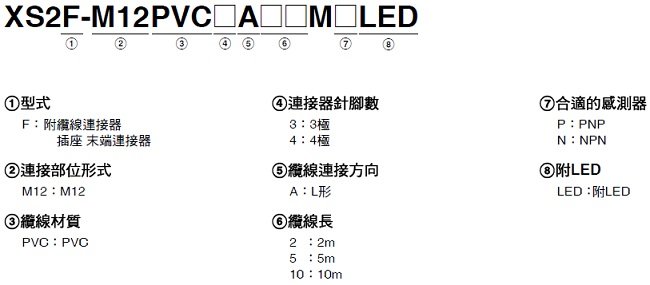

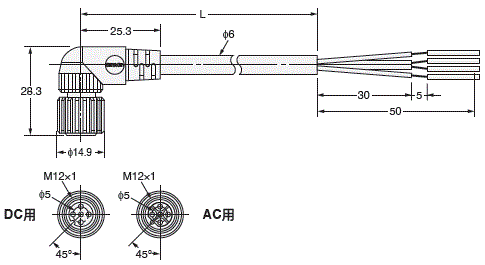

XS2F 附纜線連接器插座末端連接器附LED

型號一覽表

請用於從型號判斷產品規格時。訂購時，請從「種類」的型號中進行選購。

種類

纜線規格	纜線連接方向	纜線外徑(mm)	纜線裸線數 (裸線)	纜線裸線截面積 (mm²)	纜線長L (m)	LED	型號	UL規格
PVC	L型	φ5	3	0.34	2	PNP	XS2F-M12PVC3A2MPLED	通過UL2238認證 (檔案No. E207683)
					5		XS2F-M12PVC3A5MPLED
					10		XS2F-M12PVC3A10MPLED
					2	NPN	XS2F-M12PVC3A2MNLED
					5		XS2F-M12PVC3A5MNLED
					10		XS2F-M12PVC3A10MNLED
		φ5.4	4		2	PNP	XS2F-M12PVC4A2MPLED
					5		XS2F-M12PVC4A5MPLED
					10		XS2F-M12PVC4A10MPLED

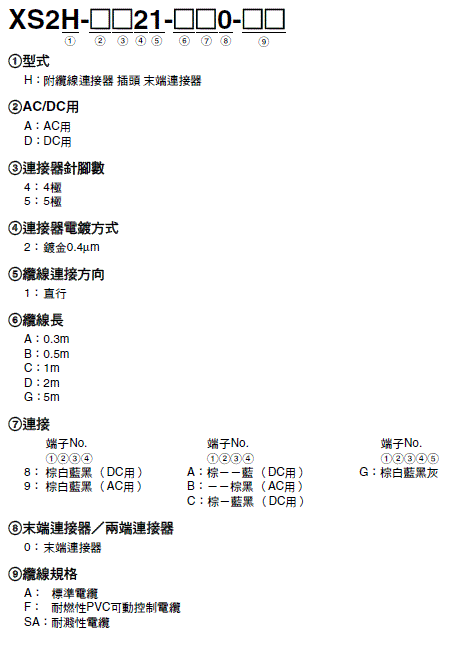

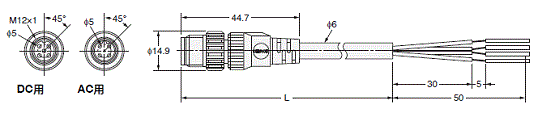

XS2H 附纜線連接器插頭末端連接器

型號一覽表

請用於從型號判斷產品規格時。訂購時，請從「種類」的型號中進行選購。

種類

纜線規格	連接器針腳數	纜線連接方向	纜線外徑(mm)	纜線裸線數 (裸線)	纜線裸線截面積 (mm²)	纜線長L (m)	DC用	UL規格
纜線規格	連接器針腳數	纜線連接方向	纜線外徑(mm)	纜線裸線數 (裸線)	纜線裸線截面積 (mm²)	纜線長L (m)	型號	UL規格
耐燃性 PVC 可動控制電纜					0.5	0.3	XS2H-D421-AA0-F	通過UL2238 認證 (檔案No. E207683)
							XS2H-D421-AC0-F
				4			XS2H-D421-A80-F
				4		0.5	XS2H-D421-B80-F
				2		1	XS2H-D421-CA0-F
				3			XS2H-D421-CC0-F
				4			XS2H-D421-C80-F
						2	XS2H-D421-D80-F
						5	XS2H-D421-G80-F
耐濺性電纜	4極		φ6.6	4		0.3	XS2H-D421-A80-SA	――
耐濺性電纜	4極		φ6.6	4		1	XS2H-D421-C80-SA
標準	5極		φ6.0	5	0.3	0.3	XS2H-D521-AG0-A
電纜	5極		φ6.0	5	0.3	1	XS2H-D521-CG0-A

纜線規格	連接器針腳數	纜線連接方向	纜線外徑(mm)	纜線裸線數 (裸線)	纜線裸線截面積 (mm²)	纜線長L (m)	AC用	UL規格
纜線規格	連接器針腳數	纜線連接方向	纜線外徑(mm)	纜線裸線數 (裸線)	纜線裸線截面積 (mm²)	纜線長L (m)	型號	UL規格
耐燃性可動控制電纜品	4極	直行	φ6.0	2	0.5	0.3	XS2H-A421-AB0-F	通過UL2238 認證 (檔案No. E207683)
				3			――
				4			XS2H-A421-A90-F
				4		0.5	――
				2		1	XS2H-A421-CB0-F
				3			――
				4			XS2H-A421-C90-F
						2	――
						5	――
耐濺性電纜	4極		φ6.6	4		0.3	――	――
耐濺性電纜	4極		φ6.6	4		1	――
標準	5極		φ6.0	5	0.3	0.3	――
電纜	5極		φ6.0	5	0.3	1	――

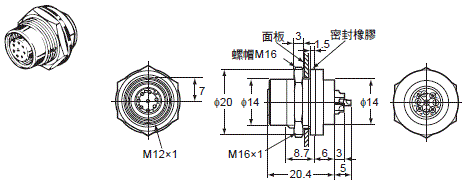

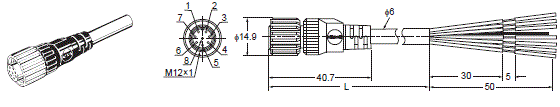

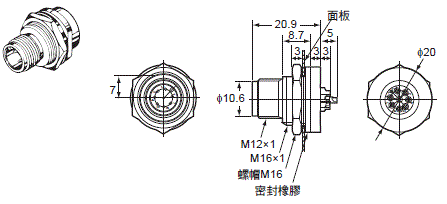

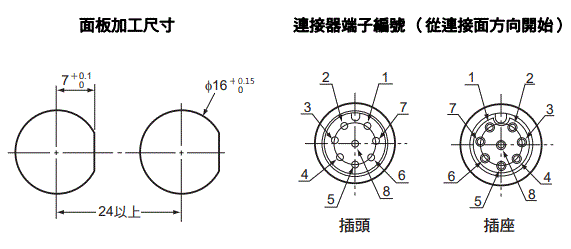

XS2[] 附纜線連接器（8極型）

種類	纜線連接方向	纜線裸線數	纜線長L (m)	適用電線徑	型號	UL規格
插頭面板安裝用連接器	-	-	-	AWG22～28	XS2M-D824-4	通過UL2238 認證 (檔案No. E207683)
插座面板安裝用連接器					XS2P-D821-2
插座面板安裝用連接器					XS2P-D822-2
插頭末端連接器	直行	8	0.3	-	XS2H-D821-AH0-C
插頭末端連接器			1		XS2H-D821-CH0-C
插座末端連接器			2		XS2F-D821-DH0-C
插座末端連接器			5		XS2F-D821-GH0-C
插座/插頭兩端連接器			2		XS2W-D821-DH1-C
插座/插頭兩端連接器			5		XS2W-D821-GH1-C

註. 關於上述以外的纜線長，請洽本公司。
有關PVC可動控制電纜型（-R），請洽本公司。

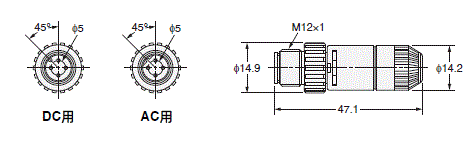

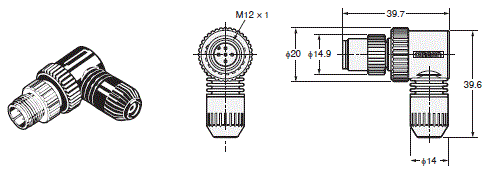

XS2G 組裝式連接器插頭（壓接型/焊接型）

合適的纜線外徑 (mm)	裸線導體尺寸(mm²)	合適的護套材料	纜線連接方向	連接方法	DC用	UL規格
合適的纜線外徑 (mm)	裸線導體尺寸(mm²)	合適的護套材料	纜線連接方向	連接方法	型號	UL規格
φ6用(φ5～φ6)	0.18～0.3	PVC、 PE、 PUR	直行型	壓接	XS2G-D4C1	通過 UL2238 認證 (檔案No. E207683)
	0.5～0.75 ＊			壓接	XS2G-D4C1
	0.5以下			焊接	XS2G-D421
	0.5以下		L形型	焊接	XS2G-D422
φ4用(φ4～φ5)	0.18～0.3		直行型	壓接	XS2G-D4C3
	0.5～0.75 ＊			壓接	XS2G-D4C3
	0.5以下			焊接	XS2G-D423
	0.5以下		L形型	焊接	XS2G-D424
φ3用(φ3～φ4)	0.18～0.3		直行型	壓接	XS2G-D4C5
	0.5～0.75 ＊			壓接	XS2G-D4C5
	0.5以下			焊接	XS2G-D425
	0.5以下		L形型	焊接	XS2G-D426

合適的纜線外徑 (mm)	裸線導體尺寸(mm²)	合適的護套材料	纜線連接方向	連接方法	AC用	UL規格
合適的纜線外徑 (mm)	裸線導體尺寸(mm²)	合適的護套材料	纜線連接方向	連接方法	型號	UL規格
φ6用(φ5～φ6)	0.18～0.3	PVC、 PE、 PUR	直行型	壓接	XS2G-A4C1	通過 UL2238 認證 (檔案No. E207683)
	0.5～0.75 ＊			壓接	XS2G-A4C1
	0.5以下			焊接	XS2G-A421
	0.5以下		L形型	焊接	-
φ4用(φ4～φ5)	0.18～0.3		直行型	壓接	XS2G-A4C3
	0.5～0.75 ＊			壓接	XS2G-A4C3
	0.5以下			焊接	XS2G-A423
	0.5以下		L形型	焊接	-
φ3用(φ3～φ4)	0.18～0.3		直行型	壓接	XS2G-A4C5
	0.5～0.75 ＊			壓接	XS2G-A4C5
	0.5以下			焊接	XS2G-A425
	0.5以下		L形型	焊接	-

＊有2種類的壓接針。
註. 壓接型的插頭壓接針為另售。
請使用記載的纜線。未使用記載的纜線時，可能無法符合性能。

XS2U（XS2G型用壓接針）

合適的裸線尺寸(mm²)	型號	最小訂購單位(個)
0.18～0.3	XS2U-3121	100
0.5～0.75	XS2U-3122	100

註. 由於設有最小訂購單位，請依最小訂購單位的倍數訂購。

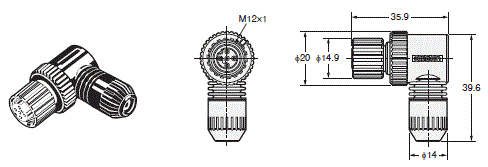

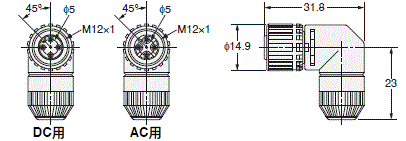

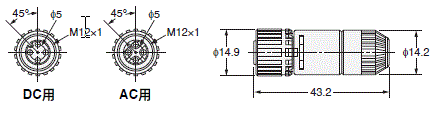

XS2C 組裝式連接器插座（壓接型/焊接型）

合適的纜線外徑 (mm)	裸線導體尺寸(mm²)	合適的護套材料	纜線連接方向	連接方法	DC用	UL規格
合適的纜線外徑 (mm)	裸線導體尺寸(mm²)	合適的護套材料	纜線連接方向	連接方法	型號	UL規格
φ6用(φ5～φ6)	0.18～0.3	PVC、PE、PUR	直行型	壓接	XS2C-D4C1	通過 UL2238 認證 (檔案No. E207683)
	0.5～0.75 ＊			壓接	XS2C-D4C1
	0.5以下			焊接	XS2C-D421
	0.18～0.3		L形型	壓接	XS2C-D4C2
	0.5～0.75 ＊			壓接	XS2C-D4C2
	0.5以下			焊接	XS2C-D422
φ4用(φ4～φ5)	0.18～0.3		L形型	壓接	XS2C-D4C3
	0.5～0.75 ＊			壓接	XS2C-D4C3
	0.5以下			焊接	XS2C-D423
	0.18～0.3		L形型	壓接	XS2C-D4C4
	0.5～0.75 ＊			壓接	XS2C-D4C4
	0.5以下			焊接	XS2C-D424
φ3用(φ3～φ4)	0.18～0.3		直行型	壓接	XS2C-D4C5
	0.5～0.75 ＊			壓接	XS2C-D4C5
	0.5以下			焊接	XS2C-D425
	0.18～0.3		L形型	壓接	XS2C-D4C6
	0.5～0.75 ＊			壓接	XS2C-D4C6
	0.5以下			焊接	XS2C-D426

合適的纜線外徑 (mm)	裸線導體尺寸(mm²)	合適的護套材料	纜線連接方向	連接方法	AC用	UL規格
合適的纜線外徑 (mm)	裸線導體尺寸(mm²)	合適的護套材料	纜線連接方向	連接方法	型號	UL規格
φ6用(φ5～φ6)	0.18～0.3	PVC、PE、PUR	直行型	壓接	XS2C-A4C1	通過 UL2238 認證 (檔案No. E207683)
	0.5～0.75 ＊			壓接	XS2C-A4C1
	0.5以下			焊接	XS2C-A421
	0.18～0.3		L形型	壓接	XS2C-A4C2
	0.5～0.75 ＊			壓接	XS2C-A4C2
	0.5以下			焊接	XS2C-A422
φ4用(φ4～φ5)	0.18～0.3		L形型	壓接	XS2C-A4C3
	0.5～0.75 ＊			壓接	XS2C-A4C3
	0.5以下			焊接	XS2C-A423
	0.18～0.3		L形型	壓接	XS2C-A4C4
	0.5～0.75 ＊			壓接	XS2C-A4C4
	0.5以下			焊接	XS2C-A424
φ3用(φ3～φ4)	0.18～0.3		直行型	壓接	XS2C-A4C5
	0.5～0.75 ＊			壓接	XS2C-A4C5
	0.5以下			焊接	XS2C-A425
	0.18～0.3		L形型	壓接	XS2C-A4C6
	0.5～0.75 ＊			壓接	XS2C-A4C6
	0.5以下			焊接	XS2C-A426

＊有2種類的壓接針。

註. 壓接型的插座壓接針為另售。

請使用記載的纜線。未使用記載的纜線時，可能無法符合性能。

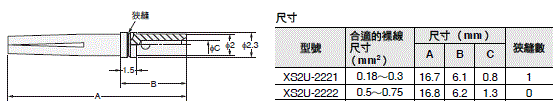

XS2U （XS2C型用壓接針）

合適的裸線尺寸(mm²)	型號	最小訂購單位 (個)
0.18～0.3	XS2U-2221	100
0.5～0.75	XS2U-2222	100

註. 由於設有最小訂購單位，請依最小訂購單位的倍數訂購。

XS2G 組裝式連接器插頭（螺桿式型）

極數	合適的纜線外徑 (mm)	裸線導體尺寸 (mm²)	合適的護套材料	直行型(DC用)	L型(DC用)	UL規格
極數	合適的纜線外徑 (mm)	裸線導體尺寸 (mm²)	合適的護套材料	型號	型號	UL規格
5	φ8用	0.18～0.75	PVC、 PE、 PUR	XS2G-D5S7	──	通過 UL2238 認證 (檔案No. E207683)
	(φ7～φ8)			XS2G-D5S7	──
	φ7用			XS2G-D5S9	──
	(φ6～φ7)			XS2G-D5S9	──
	φ6用			XS2G-D5S1	XS2G-D5S2
	(φ5～φ6)			XS2G-D5S1	XS2G-D5S2
4	φ8用			XS2G-D4S7	──
	(φ7～φ8)			XS2G-D4S7	──
	φ7用			XS2G-D4S9	──
	(φ6～φ7)			XS2G-D4S9	──
	φ6用			XS2G-D4S1	XS2G-D4S2
	(φ5～φ6)			XS2G-D4S1	XS2G-D4S2
	φ4用			XS2G-D4S3	XS2G-D4S4
	(φ4～φ5)			XS2G-D4S3	XS2G-D4S4
	φ3用			XS2G-D4S5	XS2G-D4S6
	(φ3～φ4)			XS2G-D4S5	XS2G-D4S6

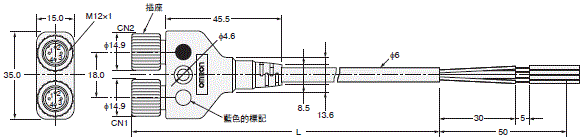

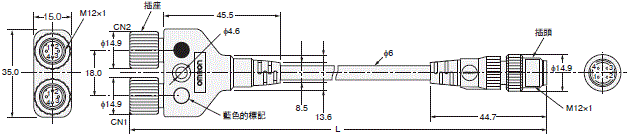

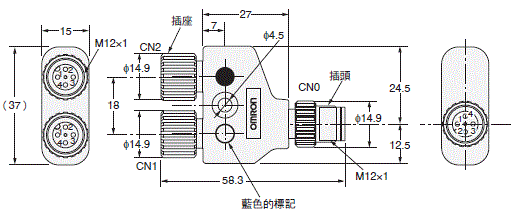

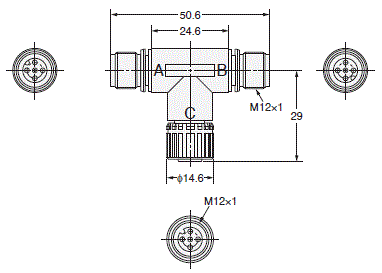

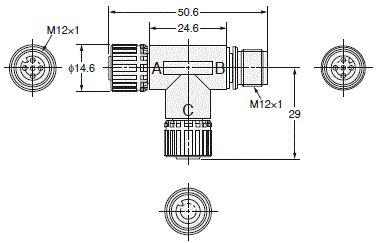

註. XS2G型組裝式連接器插頭（螺桿式型）不可並排安裝在XS2R型的Y型接頭插頭/插座的CN1、CN2上。

請使用記載的纜線。未使用記載的纜線時，可能無法符合性能。

XS2C 組裝式連接器插座（螺桿式型）

極數	合適的纜線外徑 (mm)	裸線導體尺寸 (mm²)	合適的護套材料	直行型(DC用)	L型(DC用)	UL規格
極數	合適的纜線外徑 (mm)	裸線導體尺寸 (mm²)	合適的護套材料	型號	型號	UL規格
5	φ8用	0.18～0.75	PVC、 PE、 PUR	XS2C-D5S7	──	通過 UL2238 認證 (檔案No. E207683)
	(φ7～φ8)			XS2C-D5S7	──
	φ7用			XS2C-D5S9	──
	(φ6～φ7)			XS2C-D5S9	──
	φ6用			XS2C-D5S1	XS2C-D5S2
	(φ5～φ6)			XS2C-D5S1	XS2C-D5S2
4	φ8用			XS2C-D4S7	──
	(φ7～φ8)			XS2C-D4S7	──
	φ7用			XS2C-D4S9	──
	(φ6～φ7)			XS2C-D4S9	──
	φ6用			XS2C-D4S1	XS2C-D4S2
	(φ5～φ6)			XS2C-D4S1	XS2C-D4S2
	φ4用			XS2C-D4S3	XS2C-D4S4
	(φ4～φ5)			XS2C-D4S3	XS2C-D4S4
	φ3用			XS2C-D4S5	XS2C-D4S6
	(φ3～φ4)			XS2C-D4S5	XS2C-D4S6

註. 請使用記載的纜線。未使用記載的纜線時，可能無法符合性能。

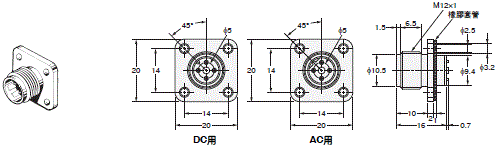

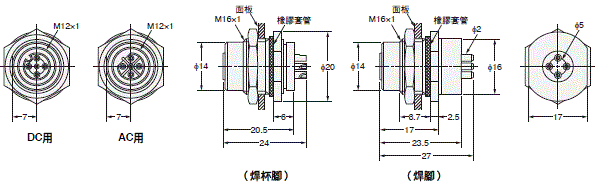

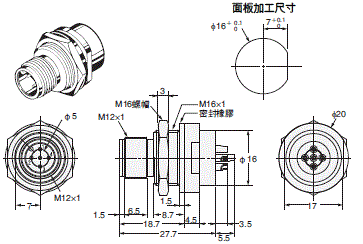

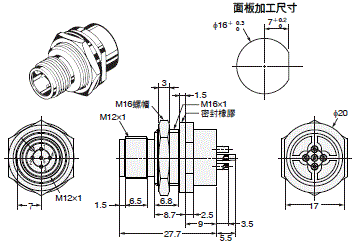

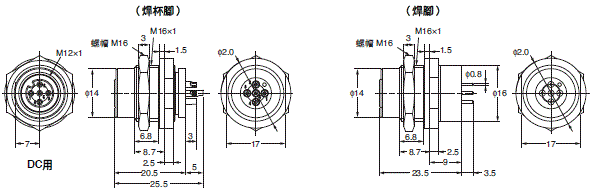

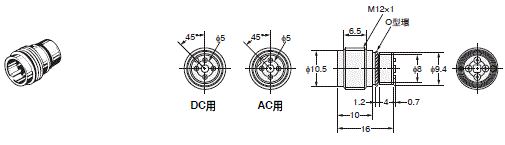

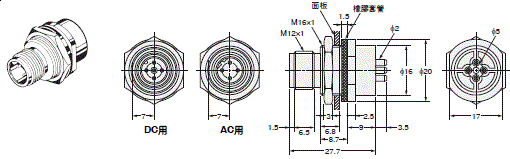

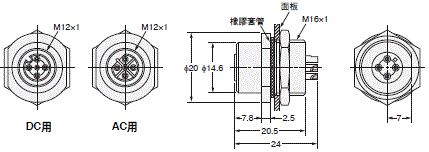

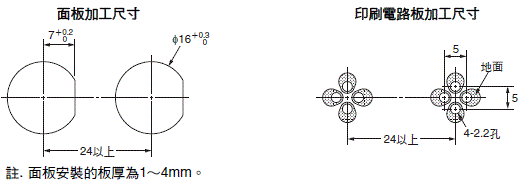

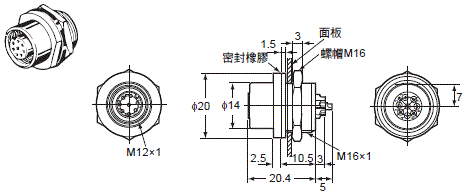

XS2P 中繼接線盒用連接器插座（面板安裝型）

極數	緊固方法	端子形狀	適用電線徑	DC用	AC用	UL規格
極數	緊固方法	端子形狀	適用電線徑	型號	型號	UL規格
4	後鎖	焊杯腳	AWG20～28	XS2P-D421-2	XS2P-A421-2	通過UL2238認證（檔案No. E207683）
	前鎖	焊杯腳		XS2P-D422-2	XS2P-A422-2
	前鎖	焊腳		XS2P-D422-1	XS2P-A422-1
5	前鎖	焊杯腳		XS2P-D522-2	一
5	前鎖	焊腳		XS2P-D522-1	一

＊焊杯腳為安裝電線用，焊腳為實裝PCB基板用。兩者都需要焊接。

XS2R Y型接頭插頭/插座

纜線	連接器	DC用
纜線	連接器	纜線長L (m)	型號	UL規格
附纜線	兩端連接器	0.5	XS2R-D426-B11-F	通過UL2238認證 (檔案No. E207683)
		1	XS2R-D426-C11-F
		2	XS2R-D426-D11-F
		3	XS2R-D426-E11-F
	末端連接器	2	XS2R-D426-D10-F
	末端連接器	5	XS2R-D426-G10-F

纜線	連接器	DC用
纜線	連接器	纜線長L (m)	型號	UL規格
無纜線	兩端連接器	-	XS2R-D426-1	通過UL2238認證（檔案No. E207683）
			XS2R-D426-5
			XS2R-D426-81
			XS2R-D426-82

註. XS2G型組裝式連接器（螺桿式型）不可並排安裝在CN1、CN2。

請斟酌採用壓接型和焊接型。請參閱➜第 15 頁。

XS2R T型接頭插頭/插座

類型	DC用
類型	型號	UL規格
合併型	XS2R-D422-1	通過UL2238認證（檔案No. E207683）
合併型	XS2R-D422-5
分接型	XS2R-D423-1
菊鍊型	XS2R-D424-1

XS2M 感測器組合用連接器插頭

極數

安裝方法

端子形狀

適用電線徑

DC用

AC用

UL規格

型號

螺紋嵌入型

焊杯腳

AWG20～28

XS2M-D421

XS2M-A421

通過UL2238認證

（檔案No. E207683）

無螺紋嵌入型

XS2M-D422

XS2M-A422

XS2M 面板安裝用連接器插頭

極數	安裝方法	端子形狀＊1	適用電線徑	DC用	AC用	UL規格
極數	安裝方法	端子形狀＊1	適用電線徑	型號	型號	UL規格
4	輪邊安裝型	焊杯腳	AWG22～28	XS2M-D423	XS2M-A423	通過UL2238認證 (檔案No. E207683)
	螺紋安裝型	焊腳	一	XS2M-D424-1	XS2M-A424-1
	螺紋安裝型	焊杯腳	AWG20～28	XS2M-D424-2	XS2M-A424-2
5	螺紋安裝型	焊杯腳		XS2M-D524-2	――
5	螺紋安裝型	焊杯腳		XS2M-D524-4 ＊2	――	――

＊1. 焊杯腳為安裝電線用，焊腳為實裝PCB基板用。兩者都需要焊接。

＊2. XS2M-D524-4型是金屬機體型。

註. 4極DC用的螺紋安裝型（XS2M-D424-□型）亦備有金屬機體型。

詳情請洽本公司。

XS2Z 連接器用保護蓋

防水保護蓋

型號	個裝數(個)	合適的連接器
型號	個裝數(個)	型號	安裝部
XS2Z-11	50	XS2G/XS2H/XS2M/XS2R/XS2W/XS5H/XS5M/XS5W	M12外螺紋
XS2Z-22	50	XS2C/XS2R/XS2F/XS2P/XS2W/XW3B/XS5F/XS5W/XS5R/XS5P/XW3D	M12內螺紋(固定支架)

防塵保護蓋

型號	個裝數(個)	合適的連接器
型號	個裝數(個)	型號	安裝部
XS2Z-13	50	XS2G/XS2H/XS2M/XS2R	M12外螺紋
XS2Z-14		XS2C/XS2R/XS2F/XS2P/	連接針腳(母)
XS2Z-15		XW3A/XW3B	M12內螺紋(固定支架)

防鬆脫C-型環

型號	材質	合適的連接器
XS2Z-18	POM	XS2F/H/W

濺鍍保護蓋

型號	材質	合適的連接器
XS2Z-31	矽膠/黑色	XS2F/XS2H/XS2W

XS2F 工具

轉矩扳手

型號
XY2F-0004

壓接工具

型號
XY2F-0002
XY2F-0003

連接針腳拔取工具

型號
XY2F-0001

額定/性能

額定電流	4A
額定電壓	AC/DC250V
接觸電阻 (連接器部)	40ｍΩ以下(20mV以下、100mA以下時)
絕緣阻抗	10³MΩ min. (at 500 VDC)
耐電壓(連接器部)	AC1,500V 1min (洩漏電流1mA以下)
保護構造	IP67(IEC60529)
插拔耐久	200次
纜線強度	纜線外徑： φ6mm 98N/15s φ4～φ5mm 49N/15s φ3mm 29N/15s
使用溫度範圍	-25～+70℃*
使用濕度範圍	20～85%RH

＊但在PVC可動控制電纜方面，考量可動時斷線的情況，請在0～＋70℃ 的溫度範圍內使用。

材料和處理

型號		XS2F/H/W	XS2F-LED	XS2M/R/P	XS2C/G
壓接針		銅合金/鍍金		黃銅
固定支架		黃銅/銅合金＊
連接針腳		PBT樹脂		PA樹脂	PBT樹脂
O型環		橡膠
保護蓋		PBT軟膠	TPU樹脂	――	PBT樹脂
纜線	耐燃性PVC可動控制電纜	UL AWM2464 CL3 φ6 AWG20 (0.5mm²)	――	――	――
	標準PVC電纜（無極性的直流電用）	φ6 AWG20 (0.5mm²)	――	――	――
	耐燃性PVC可動控制電纜（E2E型慣用接腳配線）	UL AWM2464 CL3 φ6 AWG20 (0.5mm²)	――	――	――
	標準PVC電纜（耐熱（105℃））	φ6 AWG20 (0.5mm²)	――	――	――
	耐濺鍍電纜	φ6.6 AWG20 (0.5mm²)	――	――	――
	標準PVC電纜（XS2F-LED型）	――	UL AWM2464 φ5.0(3芯) φ5.4(4芯) 0.34mm²	――	――

＊XS2R型 T型接頭為鋁/白色。

本公司型號		M12型插頭	Smartclick插頭
本公司型號		XS2H、XS2G、 XS2W (插頭側) XS2R (插頭側)、XS2M	XS5H、XS5G、 XS5W (插頭側)、 XS5R (插頭側)、XS5M
M12型插座	XS2F、XS2C、 XS2W (插座側) XS2R (插座側)、XS2P	○	○
Smartclick 插座	XS5F、XS5C、 XS5W (插座側)、 XS5R (插座側)、XS5P	○	◎

◎：以單鍵觸控方式連接
○：以螺絲鎖定方式連接
註. XS[]M型與XS[]P型無法連接。

接腳配置圖

DC用		AC用
公(插頭) 接頭側	母(插座) 接頭側	公(插頭) 接頭側	母(插座) 接頭側

註. 如圖所示，DC用、AC用連接器的連接部位形式各不相同，因而相互之間無法進行連接。

（單位：mm）

XS2W 附纜線連接器插座/插頭兩端連接器

直行/直行
耐燃性PVC可動控制電纜
XS2W-D421-[]81-F型
耐濺性電纜品
XS2W-D421-D81-SA型

L形/L形
耐燃性PVC可動控制電纜
XS2W-D422-[]81-F型

直行（插座）/L形（插頭）
耐燃性PVC可動控制電纜
XS2W-D423-[]81-F型

L形（插座）/直行（插頭）
耐燃性PVC可動控制電纜

XS2W-D421-[]81-F型

XS2F 附纜線連接器插座末端連接器

直行
耐燃性PVC可動控制電纜
XS2F-D421-[][]0-F型
XS2F-A421-[][]0-F型
標準PVC電纜（無極性的直流電用）
XS2F-D421-[][]0型
XS2F-A421-[][]0型
耐燃性PVC可動控制電纜（E2E型慣用接腳配線用）
XS2F-D421-[][]0型
耐熱電纜品（105℃）
XS2F-E421-[]80-E型
耐濺性電纜品
XS2F-D421-[]80-SA型

L形
耐燃性PVC可動控制電纜
XS2F-D422-[][]0-F型
XS2F-A422-[][]0-F型
標準PVC電纜（無極性的直流電用）
XS2F-D422-[][]0型
XS2F-A422-[][]0型
耐燃性PVC可動控制電纜（E2E型慣用接腳配線用）
XS2F-D422-[][]0型
耐熱電纜品（105℃）
XS2F-E422-[]80-E型

直行
標準PVC電纜
XS2F-D521-[]G0-A型

注意
請使用XS2H-D521-[]G0-A型作為配對連接器。

L形
標準PVC電纜
XS2F-D522-[]G0-A型

XS2F-G/H 附纜線連接器插座末端連接器防止螺絲鬆脫結構型

直行
XS2F-G421-[]80-F型
XS2F-G421-[]90-F型

L形
XS2F-G422-[]80-F型
XS2F-G422-[]90-F型

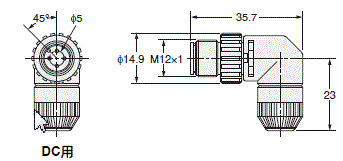

XS2F 附纜線連接器插座末端連接器附LED

XS2H附纜線連接器插頭末端連接器

直行（4極）
耐燃性PVC可動控制電纜
XS2H-[]421-[][]0-F型
耐濺性電纜
XS2H-D421-[]80-SA型

直行（4極）
標準電纜 XS2H-D521-[]G0-A型 (DC用)

注意
請使用XS2F-D521-[]G0-A型作為配對連接器。

XS2[] 附纜線連接器（8極型）

XS2H型
插頭末端連接器（M12）

XS2F型
插座末端連接器（M12）

XS2W型
插座/插頭兩端連接器（M12）

XS2P-D821-2型（焊杯腳）
插頭面板安裝用連接器（M12）
〈後鎖型〉

XS2M-D824-4型（焊杯腳）
插頭面板安裝用連接器（M12）
〈前鎖型〉

XS2P-D822-2型（焊杯腳）
插頭面板安裝用連接器（M12）
〈前鎖型〉

註1. 面板安裝的板厚為1～4mm。
2. 焊杯腳的合適裸線尺寸最大為0.5mm2。
3. 附有螺帽M16和密封橡膠。

XS2G 組裝式連接器插頭（壓接型/焊接型）

XS2G-[]4C[]型（壓接型）
XS2G-[]42[]型（焊接型）
〈直行型〉

XS2G-D42[]型（焊接型）
〈L形型〉

XS2U（XS2G型用壓接針）

XS2U-312[]型（插針）

※壓接需要專用工具。詳細內容請參閱第 26 頁。

XS2C 組裝式連接器插座（壓接型/焊接型）

XS2C-[]4C[]型（壓接型）
XS2C-[]42[]型（焊接型）
直行型

L 形型

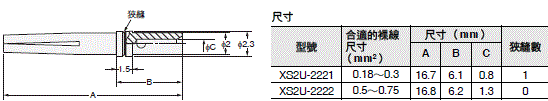

XS2U （XS2C型用壓接針）

XS2U-222[]型
插座壓接針

※壓接需要專用工具。詳細內容請參閱第 26 頁。

XS2G 組裝式連接器插頭（螺桿式型）

XS2G-D5S7型（5極、直行型、合適的纜線外徑φ8用）
XS2G-D5S9型（5極、直行型、合適的纜線外徑φ7用）
XS2G-D4S7型（4極、直行型、合適的纜線外徑φ8用）
XS2G-D4S9型（4極、直行型、合適的纜線外徑φ7用）

XS2G-D5S1型（5極、直行型、合適的纜線外徑φ6用）
XS2G-D4S[]型（4極、直行型、合適的纜線外徑φ3、4、6用）

XS2G-D5S2型（5極、L形、合適的纜線外徑φ6用）
XS2G-D4S[]型（4極、L形、合適的纜線外徑φ3、4、6用）

XS2C 組裝式連接器插座（螺桿式型）

直行型
合適的纜線外徑φ8用
XS2C-D5S7型（5極）
XS2C-D4S7型（4極）
合適的纜線外徑φ7用
XS2C-D5S9型（5極）
XS2C-D4S9型（4極）

直行型
合適的纜線外徑φ6用
XS2C-D5S1型（5極）
XS2C-D4S1型（4極）
合適的纜線外徑φ4用
XS2C-D4S3型（4極）
合適的纜線外徑φ3用
XS2C-D4S5型（4極）

L形
合適的纜線外徑φ6用
XS2C-D5S2型（5極）
XS2C-D4S2型（4極）
合適的纜線外徑φ4用
XS2C-D4S4型（4極）
合適的纜線外徑φ3用
XS2C-D4S6型（4極）

XS2P 中繼接線盒用連接器插座（面板安裝型）

後鎖型
XS2P-[]421-2型（焊杯腳）

前鎖型
XS2P-[]422-1型（焊腳）
XS2P-[]422-2型（焊杯腳）

前鎖型
XS2P-D522-1型（焊腳）
XS2P-D522-2型（焊杯腳）

XS2R Y型接頭插頭/插座

Y型接頭插頭/插座兩端連接器
XS2R-D426-[]11-F型

Y型接頭插座末端連接器
XS2R-D426-[]10-F型

Y型接頭插頭/插座無纜線
XS2R-D426-1型

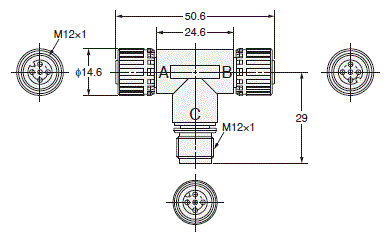

XS2R T型接頭插頭/插座

合併型
XS2R-D422-1型
XS2R-D422-5型

分接型
XS2R-D423-1型

菊鍊型
XS2R-D424-1型

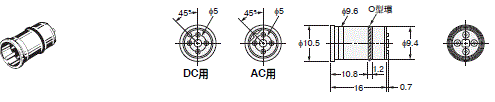

XS2M 感測器組合用連接器插頭

螺紋嵌入型
XS2M-D421型（DC用）
XS2M-A421型（AC用）

註. 配線安裝後，請使用樹脂填充固定焊杯腳。

無螺紋嵌入型
XS2M-D422型（DC用）
XS2M-A422型（AC用）

註. 配線安裝後，請使用樹脂填充固定焊杯腳。

XS2M 面板安裝用連接器插頭

輪邊安裝型
XS2M-D423型（DC用）
XS2M-A423型（AC用）

螺紋安裝型
XS2M-[]424-1型焊腳（樹脂機體）
XS2M-[]424-2型焊杯腳（樹脂機體）

焊杯腳（樹脂機體）
XS2M-D524-2型

焊杯腳（金屬機體）
XS2M-D524-4型

XS2Z 連接器用保護蓋

防水保護蓋

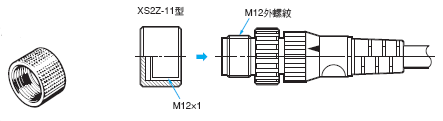

XS2Z-11型

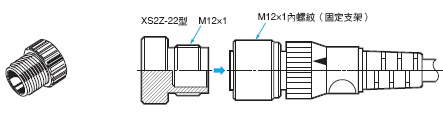

XS2Z-22型

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
XS2 規格說明書	- [11865KB]	2021年8月25日 20210825	XS2 規格說明書
感測器I/O連接器的介紹	- [1164KB]	2015年11月13日 20151113	感測器I/O連接器的介紹

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
XS2 Data Sheet	- [9271KB]	Mar 03, 2022 20220303	XS2 Data Sheet
Sensor I/O Connector Over	- [3203KB]	Apr 02, 2018 20180402	Sensor I/O Connector Over

如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

產品&服務

XS2

符合IP67標準。實現94V-0耐燃性的FA專用小型連接器

透過配線系統連接器化，使設備更易維護， 縮短設備的停機時間

推出附纜線連接器和組裝式連接器

組裝式連接器分為壓接型、焊接型、螺桿式型3種

附纜線連接器通過UL規格認證

依據IEC61076-2-101 （IEC60947-5-2）、NECA4202

型號一覽表

XS2W 附纜線連接器 插座/插頭 兩端連接器

型號一覽表

請用於從型號判斷產品規格時。訂購時，請從「種類」的型號中進行選購。

種類

XS2F 附纜線連接器 插座 末端連接器

型號一覽表

請用於從型號判斷產品規格時。訂購時，請從「種類」的型號中進行選購。

種類

XS2F-G/H 附纜線連接器插座 末端連接器 防止螺絲鬆脫結構型

XS2F 附纜線連接器 插座 末端連接器 附LED

型號一覽表

請用於從型號判斷產品規格時。訂購時，請從「種類」的型號中進行選購。

種類

XS2H 附纜線連接器 插頭 末端連接器

型號一覽表

請用於從型號判斷產品規格時。訂購時，請從「種類」的型號中進行選購。

種類

XS2[] 附纜線連接器（8極型）

XS2G 組裝式連接器 插頭（壓接型/焊接型）

XS2U（XS2G型用壓接針）

XS2C 組裝式連接器 插座（壓接型/焊接型）

XS2U （XS2C型用壓接針）

XS2G 組裝式連接器 插頭（螺桿式型）

XS2C 組裝式連接器 插座（螺桿式型）

XS2P 中繼接線盒用連接器 插座（面板安裝型）

XS2R Y型接頭 插頭/插座

XS2R T型接頭 插頭/插座

XS2M 感測器組合用連接器 插頭

XS2M 面板安裝用連接器 插頭

XS2Z 連接器用保護蓋

防水保護蓋

防塵保護蓋

防鬆脫C-型環

濺鍍保護蓋

XS2F 工具

轉矩扳手

壓接工具

連接針腳拔取工具

額定/性能

材料和處理

接腳配置圖

XS2W 附纜線連接器 插座/插頭 兩端連接器

XS2F 附纜線連接器 插座 末端連接器

XS2F-G/H 附纜線連接器 插座 末端連接器 防止螺絲鬆脫結構型

XS2F 附纜線連接器 插座 末端連接器 附LED

XS2H附纜線連接器 插頭 末端連接器

XS2[] 附纜線連接器（8極型）

XS2G 組裝式連接器 插頭（壓接型/焊接型）

XS2U（XS2G型用壓接針）

XS2U-312[]型 （插針）

XS2C 組裝式連接器 插座（壓接型/焊接型）

L 形型

XS2U （XS2C型用壓接針）

XS2G 組裝式連接器 插頭（螺桿式型）

XS2C 組裝式連接器 插座（螺桿式型）

XS2P 中繼接線盒用連接器 插座（面板安裝型）

XS2R Y型接頭 插頭/插座

XS2R T型接頭 插頭/插座

XS2M 感測器組合用連接器 插頭

XS2M 面板安裝用連接器 插頭

XS2Z 連接器用保護蓋

防水保護蓋

中文

English

Global Edition

其他產品

XS3F/XS3W

XN2

XW3D

透過配線系統連接器化，使設備更易維護，縮短設備的停機時間

XS2W 附纜線連接器插座/插頭兩端連接器

XS2F 附纜線連接器插座末端連接器

XS2F-G/H 附纜線連接器插座末端連接器防止螺絲鬆脫結構型

XS2F 附纜線連接器插座末端連接器附LED

XS2H 附纜線連接器插頭末端連接器

XS2G 組裝式連接器插頭（壓接型/焊接型）

XS2C 組裝式連接器插座（壓接型/焊接型）

XS2G 組裝式連接器插頭（螺桿式型）

XS2C 組裝式連接器插座（螺桿式型）

XS2P 中繼接線盒用連接器插座（面板安裝型）

XS2R Y型接頭插頭/插座

XS2R T型接頭插頭/插座

XS2M 感測器組合用連接器插頭

XS2M 面板安裝用連接器插頭

XS2W 附纜線連接器插座/插頭兩端連接器

XS2F 附纜線連接器插座末端連接器

XS2F-G/H 附纜線連接器插座末端連接器防止螺絲鬆脫結構型

XS2F 附纜線連接器插座末端連接器附LED

XS2H附纜線連接器插頭末端連接器

XS2G 組裝式連接器插頭（壓接型/焊接型）

XS2U-312[]型（插針）

XS2C 組裝式連接器插座（壓接型/焊接型）

XS2G 組裝式連接器插頭（螺桿式型）

XS2C 組裝式連接器插座（螺桿式型）

XS2P 中繼接線盒用連接器插座（面板安裝型）

XS2R Y型接頭插頭/插座

XS2R T型接頭插頭/插座

XS2M 感測器組合用連接器插頭

XS2M 面板安裝用連接器插頭
