XW5T-P

產品特色

Push-In Plus端子台可有效縮小控制盤體積、降低工時

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄 CAD

賦予控制盤全新價值

控制盤為生產單位的核心裝置。只要控制盤升級，生產設備效率也能大大提升。
甚至還能改革控制盤設計、生產流程，以及作業員配置方式，建構一個更簡單、更有前瞻性的控制盤系統。
本產品採用OMRON控制盤產品規格之通用思維，也就是「Value Design for Panel *1」，並藉由各種做法，

實現控制盤升級及製程改革的目標。

*1 Value Design for Panel

藉由控制盤產品規格之通用思維「Value Design for Panel (以下簡稱Value Design)」為客戶所使用的控制盤帶來全新價值。

搭配Value Design對應產品使用，即可大大提升控制盤價值。

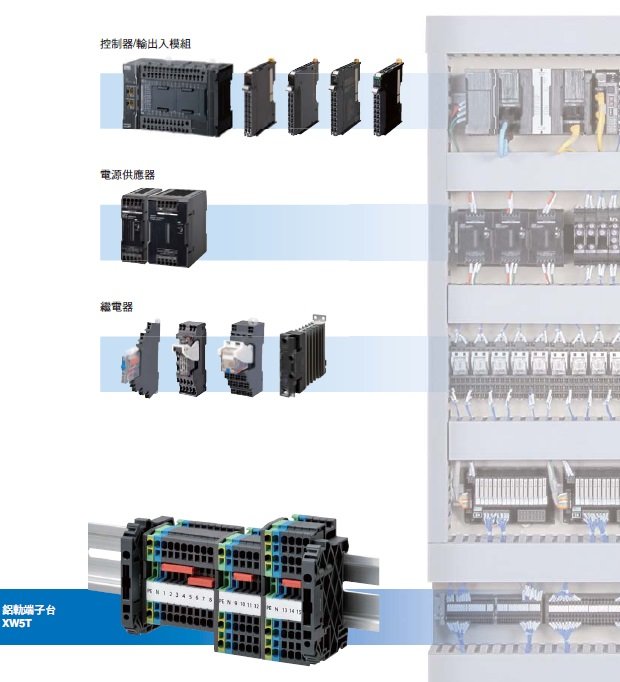

從鋁軌端子台到控制器皆使用Push-In Plus端子台

使用多組OMRON控制盤產品連接端子台後，即可讓控制盤達到小型化目標。
此外，還能整合工具及纜線，有效縮減端子加工、配線作業及庫存管理所需工時。

使用Push-In Plus端子台，即可輕鬆配線

無需使用工具，僅需插入端子台即可。

減輕配線作業負擔及所需工時的Push-In Plus端子台全新上市。

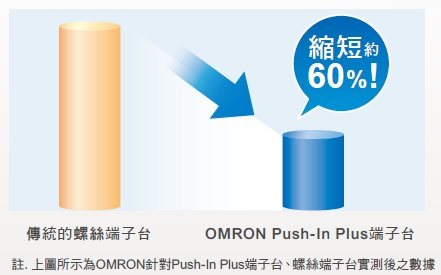

使用Push-In Plus端子台，即可大大縮減配線所需工時

註.上圖所示為OMRON針對Push-In Plus端子台、螺絲端子台實測後之數據。

容易插入

使用OMRON Push-In Plus端子台就像插入耳機孔一樣簡單。

減輕作業負擔，提升配線品質。

不易鬆脫

插入端子台更輕鬆，纜線連結更可靠。
採用高階機構設計技術及製造技術製成之簧片，不但大大提升作業性，還能確保可靠性。

3480_fe_4

註. 上圖所示為OMRON針對Push-In Plus端子台、螺絲端子台實測後之數據。

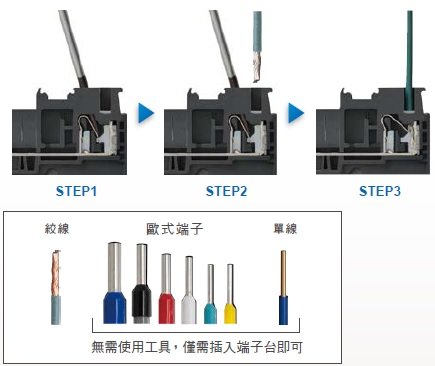

亦可使用絞線進行配線

除了附壓接棒端子( 歐式端子) 電線外，亦可使用絞線/ 單線配線。

使用絞線(3STEP)

無需額外鎖合作業

Push-In Plus端子台不像螺絲端子台，需要額外的鎖合作業。

除了配線外，檢查、出貨(運送)或維護時，亦不需耗費額外的時間。

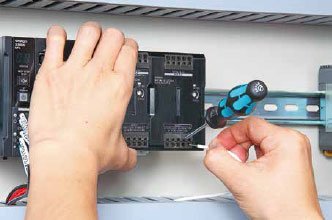

利用起子支撐後，即可雙手同時作業

藉由樹脂配件及簧片讓支撐形狀達成最佳化。
將絞線直接配置到端子時，可更精確地鎖定要作業的端子，作業更順暢。

安全

Finger Protect 結構讓手指不易接觸到導電部，不須使用端子蓋。

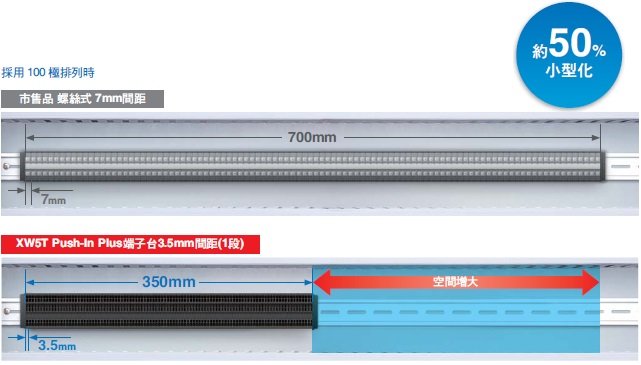

最小寬度3.5mm，有效減少控制盤的體積

控制盤內數量最多，占用空間最大的就是端子台。實現業界最高等級*的小型化。

(根據本公司2017年3月調查結果)

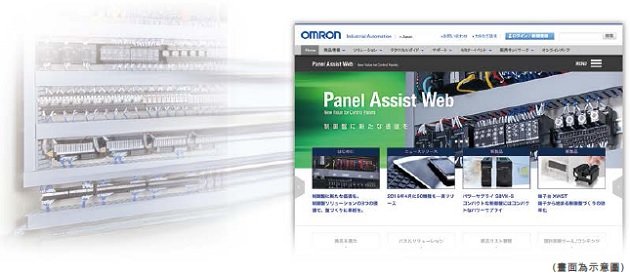

提供網頁支援服務，可用來幫助端子台的選擇並降低設計相關工時

• 連上本公司網頁，可輕易選出適合您的控制盤產品的端子台。
• 可輕易確認您所選擇的端子台外觀尺寸。
• 可輕易建立端子台配件表(BOM)、標記用格式。

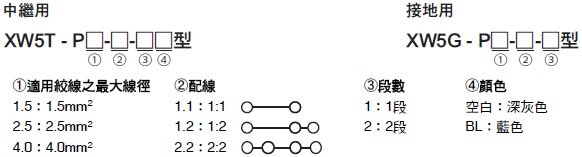

型號構成

種類

種類	產品類別	適用電線規格＊ (mm2)	段數	接線數 (每段)	顏色	重量(g)	型號
中繼用	標準端子台	0.08～1.5	1	2	深灰	3.3	XW5T-P1.5-1.1-1
		0.14～2.5	1	2		6.3	XW5T-P2.5-1.1-1
		0.2～4.0	1	2		8.4	XW5T-P4.0-1.1-1
		0.08～1.5	1	2	藍	3.3	XW5T-P1.5-1.1-1BL
		0.14～2.5	1	2		6.3	XW5T-P2.5-1.1-1BL
		0.2～4.0	1	2		8.4	XW5T-P4.0-1.1-1BL
	多段端子台	0.08～1.5	2	2	深灰	6.5	XW5T-P1.5-1.1-2
		0.14～2.5	2	2		12.5	XW5T-P2.5-1.1-2
		0.2～4.0	2	2		16.5	XW5T-P4.0-1.1-2
		0.08～1.5	2	2	藍	6.5	XW5T-P1.5-1.1-2BL
		0.14～2.5	2	2		12.5	XW5T-P2.5-1.1-2BL
		0.2～4.0	2	2		16.5	XW5T-P4.0-1.1-2BL
	多線式端子台	0.08～1.5	1	3	深灰	4.1	XW5T-P1.5-1.2-1
		0.14～2.5	1	3		8.2	XW5T-P2.5-1.2-1
		0.2～4.0	1	3		10.8	XW5T-P4.0-1.2-1
		0.08～1.5	1	3	藍	4.1	XW5T-P1.5-1.2-1BL
		0.14～2.5	1	3		8.2	XW5T-P2.5-1.2-1BL
		0.2～4.0	1	3		10.8	XW5T-P4.0-1.2-1BL
		0.08～1.5	1	4	深灰	4.9	XW5T-P1.5-2.2-1
		0.14～2.5	1	4		10.4	XW5T-P2.5-2.2-1
		0.2～4.0	1	4		13.4	XW5T-P4.0-2.2-1
		0.08～1.5	1	4	藍	4.9	XW5T-P1.5-2.2-1BL
		0.14～2.5	1	4		10.4	XW5T-P2.5-2.2-1BL
		0.2～4.0	1	4		13.4	XW5T-P4.0-2.2-1BL
接地用	標準端子台	0.08～1.5	1	2	綠/黃	4.7	XW5G-P1.5-1.1-1
		0.14～2.5	1	2		9.9	XW5G-P2.5-1.1-1
		0.2～4.0	1	2		11.8	XW5G-P4.0-1.1-1
	多段端子台	0.08～1.5	2	2		8.1	XW5G-P1.5-1.1-2
		0.14～2.5	2	2		16.6	XW5G-P2.5-1.1-2
		0.2～4.0	2	2		20.8	XW5G-P4.0-1.1-2
	多線式端子台	0.08～1.5	1	2		5.5	XW5G-P1.5-1.2-1
		0.14～2.5	1	2		11.6	XW5G-P2.5-1.2-1
		0.2～4.0	1	2		14.1	XW5G-P4.0-1.2-1
		0.08～1.5	1	2		6.3	XW5G-P1.5-2.2-1
		0.14～2.5	1	2		13.8	XW5G-P2.5-2.2-1
		0.2～4.0	1	2		16.7	XW5G-P4.0-2.2-1

＊使用絞線時。

選購品

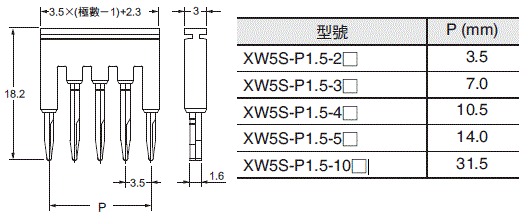

短路棒

XW5T-P1.5-[]型/XW5G-P1.5-[]型用

極數	顏色	型號*	用途說明
2	紅(RD) 藍(BL) 黃(YL)	XW5S-P1.5-2[]	此金具係為端子台間互相短路之用。
3		XW5S-P1.5-3[]
4		XW5S-P1.5-4[]
5		XW5S-P1.5-5[]
10		XW5S-P1.5-10[]

＊型號的[]內所示為被覆層顏色之對應符號。[]顏色指定：RD=紅、BL=藍、YL=黃

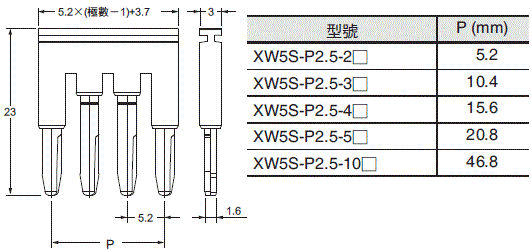

XW5T-P2.5-[]型/XW5G-P2.5-[]型用

極數	顏色	型號*	用途說明
2	紅(RD) 藍(BL) 黃(YL)	XW5S-P2.5-2[]	此金具係為端子台間互相短路之用。
3		XW5S-P2.5-3[]
4		XW5S-P2.5-4[]
5		XW5S-P2.5-5[]
10		XW5S-P2.5-10[]

＊型號的[]內所示為被覆層顏色之對應符號。[]顏色指定：RD=紅、BL=藍、YL=黃

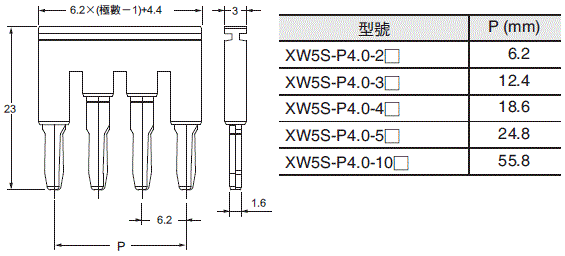

XW5T-P4.0-[]型用

極數	顏色	型號*	用途說明
2	紅(RD) 藍(BL) 黃(YL)	XW5S-P4.0-2[]	此金具係為端子台間互相短路之用。
3		XW5S-P4.0-3[]
4		XW5S-P4.0-4[]
5		XW5S-P4.0-5[]
10		XW5S-P4.0-10[]

＊型號的[]內所示為被覆層顏色之對應符號。[]顏色指定：RD=紅、BL=藍、YL=黃

適用端子台	型號	最小訂購單位(張) (每1張的數量)	用途說明
XW5[]-P1.5-[]	XW5Z-P1.5LB1	5(正面用1張/102 pcs)	可用來辨識配線。(材質：PA樹脂、素色)
XW5[]-P1.5-[]	XW5Z-P1.5LB2	5(側面用1張/108 pcs)
XW5[]-P2.5-[]	XW5Z-P2.5LB1	5(正面用1張/72 pcs)
XW5[]-P2.5-[]	XW5Z-P2.5LB2	5(側面用1張/72 pcs)
XW5[]-P4.0-[]	XW5Z-P4.0LB1	5(正面用1張/60 pcs)
XW5[]-P4.0-[]	XW5Z-P4.0LB2	5(側面用1張/60 pcs)

註1. 正面和側面型各為不同的型式。
2. 2段型端子台寬度為3.5mm，因未預留空間以安裝正面標籤，所以無法使用正面標籤。
3. 市售銘板（寬9.5mm、厚0.5mm）僅可用於頂部。不可用於側面。使用時，請搭配市售的印表機使用。印表機型式等相關疑問請洽詢銘板廠。
4. 如欲進一步瞭解標籤的印製，請參閱第19頁之說明。
5. 標準價格為1張之單價。

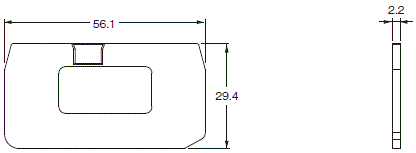

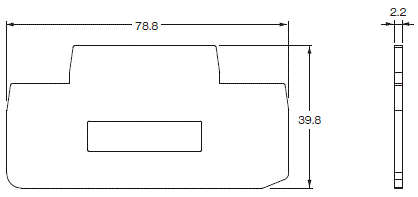

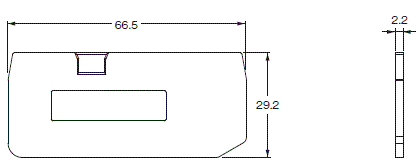

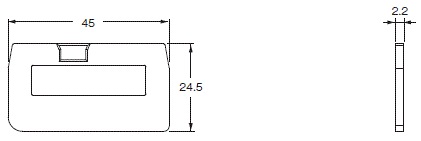

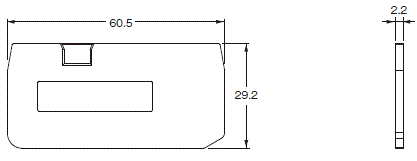

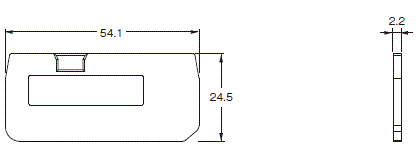

端蓋

適用端子台	型號	用途說明
XW5[]-P1.5-1.1-1	XW5E-P1.5-1.1-1	防觸電專用重要零件。端子台請務必安裝於以下位置。(詳細內容請參閱第20頁。) ‧ 最邊緣面(金屬外露面) ‧ 外觀不同的端子台相鄰處
XW5[]-P1.5-1.1-2	XW5E-P1.5-1.1-2
XW5[]-P1.5-1.2-1	XW5E-P1.5-1.2-1

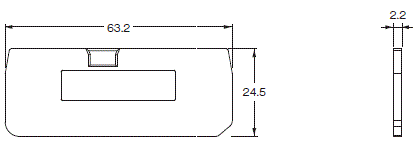

XW5[]-P1.5-2.2-1	XW5E-P1.5-2.2-1

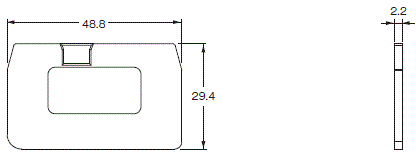

XW5[]-P2.5-1.1-1	XW5E-P2.5-1.1-1
XW5[]-P2.5-1.1-2	XW5E-P2.5-1.1-2
XW5[]-P2.5-1.2-1	XW5E-P2.5-1.2-1
XW5[]-P2.5-2.2-1	XW5E-P2.5-2.2-1

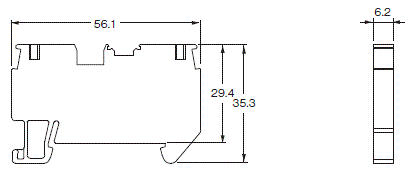

XW5[]-P4.0-1.1-1	XW5E-P4.0-1.1-1

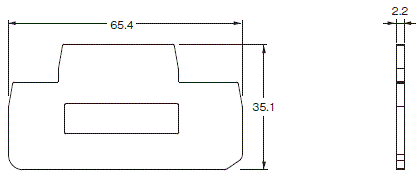

XW5[]-P4.0-1.1-2	XW5E-P4.0-1.1-2
XW5[]-P4.0-1.2-1	XW5E-P4.0-1.2-1
XW5[]-P4.0-2.2-1	XW5E-P4.0-2.2-1

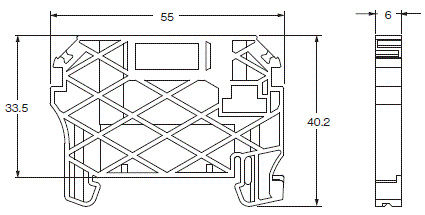

隔板

外觀	寬度(mm)	型號	用途說明
	6	XW5Z-EP6	此零件設置於端子台兩側，可用來避免端子台偏離鋁軌。

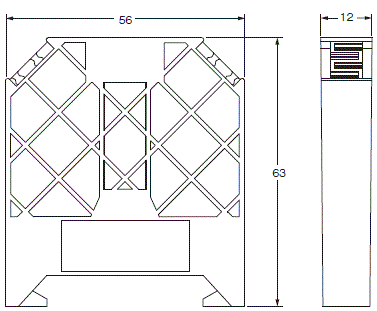

分離板

外觀	寬度 (mm)	型號	用途說明
	12	XW5Z-EP12	此零件可為端子台預留足夠的絕緣距離。請根據您所使用裝置的使用條件，配合空間距離及沿面距離選擇適合之規格。

註. 選購配件之使用方法請參閱第19頁「6. 選購配件使用方法」之相關說明。

額定

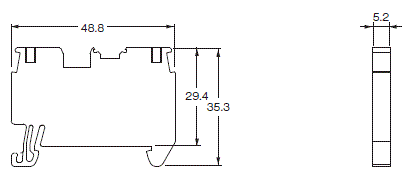

中繼用標準端子台

型號		XW5T-P1.5-1.1-1 (BL)				XW5T-P2.5-1.1-1 (BL)	XW5T-P4.0-1.1-1 (BL)
外觀/內部配線		1段, 1:1				1段, 1:1	1段, 1:1
適用之纜線規格＊１	絞線	0.08mm²～1.5mm²				0.14mm²～2.5mm²	0.2mm²～4.0mm²
	單心線	0.14mm²～1.5mm²				0.14mm2～4.0mm2	0.2mm²～6.0mm²
	附棒型端子絞線	0.14mm²～0.75mm² （1.5mm²^）＊2				0.14mm²～2.5mm²	0.25mm²～4.0mm²

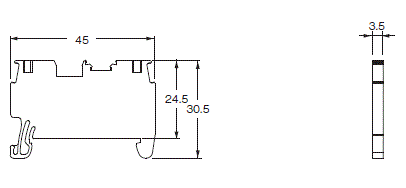

尺寸		3.5 × 45 × 30.5				5.2 × 48.8 × 35.3	6.2 × 56.1 × 35.3
額定電壓		500 V				800 V	800 V
額定電流＊3		^17.5A				^24A	^32A
IEC額定電壓		500 V				800 V	800 V
IEC額定電流＊3		17.5A/1.5mm2				24A/2.5mm2	^32A/4.0mm2
Usage Group (UG)		B, C	D			B, C
UL 額定電壓		300 V	51-150 V	151-300 V	301-600 V	600 V
L額定電流＊3		15 A/ AWG14 (單心線) 10 A/ AWG16	15 A/ AWG14 (單心線) 10 A/ AWG16	10 A/ AWG16	5 A/ AWG16-20	20 A/AWG12 (單心線), 15 A/AWG14	30 A/AWG10 (單心線), 20 A/AWG12
耐電壓		AC1,890V 1min (漏電流1mA以下)				AC2,000V 1min (漏電流1mA以下)	AC2,000V 1min (漏電流1mA以下)
端蓋		XW5E-P1.5-1.1-1				XW5E-P2.5-1.1-1	XW5E-P4.0-1.1-1
適用工具		XW4Z-00B				XW4Z-00B	XW4Z-00B
適用銘板		XW5Z-P1.5LB[]型或市售寬度9.5mm、厚度0.5mm之銘板				XW5Z-P2.5LB[]型或市售寬度9.5mm、厚度0.5mm之銘板	XW5Z-P4.0LB[]型或市售寬度9.5mm、厚度0.5mm之銘板
適用之短路棒		W5S-P1.5-[]型([]：極數＝2、3、4、5、10)				XW5S-P2.5-[]型([]：極數＝2、3、4、5、10)	XW5S-P4.0-[]型([]：極數＝2、3、4、5、10)

＊1. 建議適用之電線規格請參閱第16頁（單心線、絞線）、第18頁（棒型端子）相關說明。
＊2. 適用電線1.0～1.5mm2專用的棒形端子，請使用無絕緣套之棒形端子。詳細請參閱第18頁。
＊3. 使用時請勿讓流過端子台的電流超過額定電流。

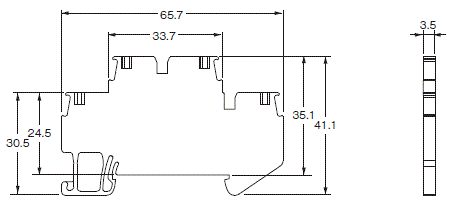

中繼用多段式端子台

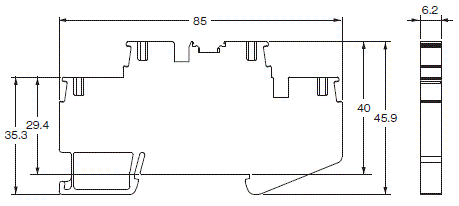

型號		XW5T-P1.5-1.1-2 (BL)				XW5T-P2.5-1.1-2 (BL)	XW5T-P4.0-1.1-2 (BL)
外觀/內部配線		2段, 1:1				2段, 1:1	2段, 1:1
適用之纜線規格＊１	絞線	0.08mm²～1.5mm²				0.14mm²～2.5mm²	0.2mm²～4.0mm²
	單心線	^{0.14mm2～1.5mm2}				^{0.14mm2～4.0mm2}	0.2mm²～6.0mm²
	附棒型端子絞線	0.14mm²～0.75mm² （1.5mm²）＊2				0.14mm²～2.5mm²	0.25mm²～4.0mm²

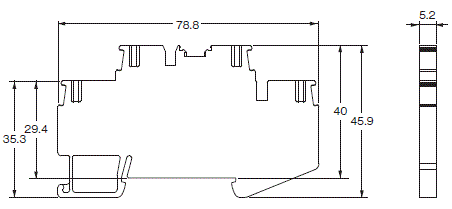

尺寸		3.5 × 65.7 × 41.1				5.2 × 78.8 × 45.9	6.2 × 85 × 45.9
額定電壓		^500V				^600V	^600V
額定電流＊3		^17.5A				^22A	28 A
IEC 額定電壓		500 V
IEC 額定電流		17.5 A/1.5 mm²				22 A/2.5 mm²	28 A/4.0 mm²
Usage Group (UG)		B, C	D			B, C
UL 額定電壓		300 V	51-150 V	151-300 V	301-600 V	600 V
UL額定電流＊3		15 A/ AWG14 (單心線) 10 A/ AWG16	15 A/ AWG14 (單心線) 10 A/ AWG16	10 A/ AWG16	5 A/ AWG16-20	20 A/AWG12 (單心線), 15 A/AWG14	30 A/AWG10 (單心線), 20 A/AWG12
耐電壓		AC1,890V 1min (漏電流1mA以下)				AC2,000V 1min (漏電流1mA以下)

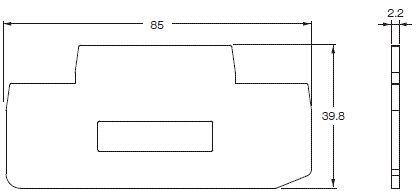

端蓋		XW5E-P1.5-1.1-2				XW5E-P2.5-1.1-2	XW5E-P4.0-1.1-2
適用工具		XW4Z-00B
適用銘版		XW5Z-P1.5LB2				XW5Z-P2.5LB[]型或市售寬度9.5mm、厚度0.5mm之銘板	XW5Z-P4.0LB[]型或市售寬度9.5mm、厚度0.5mm之銘板
適用之短路棒		XW5S-P1.5-[]型([]：極數＝2、3、4、5、10)				XW5S-P2.5-[]型([]：極數＝2、3、4、5、10)	XW5S-P4.0-[]型([]：極數＝2、3、4、5、10)

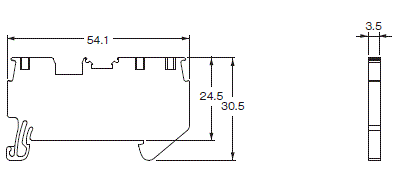

中繼用多線式端子台

型號		XW5T-P1.5-1.2-1 (BL)				XW5T-P2.5-1.2-1 (BL)	XW5T-P4.0-1.2-1 (BL)
外觀/內部配線		1段, 1:2				1段, 1:2	1段, 1:2
適用之纜線規格＊１	絞線	0.08mm²～1.5mm²				0.14mm²～2.5mm²	0.2mm²～4.0mm²
	單心線	0.14mm²～1.5mm²				0.14mm²～4.0mm²	0.2mm²～6.0mm²
	附棒型端子絞線	0.14mm²～0.75mm² （1.5mm²）＊2				0.14mm²～2.5mm²	0.25mm²～4.0mm²

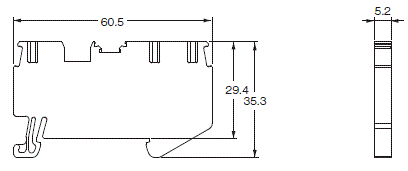

尺寸		3.5 × 54.1 × 30.5				5.2 × 60.5 × 35.3	6.2 × 66.5 × 35.3
額定電壓		500 V				800 V
額定電流＊3		^17.5A				24A	32A
IEC 額定電壓		500 V				800 V
IEC 額定電流		17.5 A/1.5 mm²				24 A/2.5 mm²	32 A/4.0 mm²
Usage Group (UG)		B, C	D			B, C
UL 額定電壓		300 V	51-150 V	151-300 V	301-600 V	600 V
UL額定電流＊3		15 A/ AWG14 (單心線) 10 A/ AWG16	15 A/ AWG14 (單心線) 10 A/ AWG16	10 A/ AWG16	5 A/ AWG16-20	20 A/AWG12 (單心線), 15 A/AWG14	30 A/AWG10 (單心線), 20 A/AWG12
耐電壓		AC1,890V 1min (漏電流1mA以下)				AC2,000V 1min (漏電流1mA以下)
端蓋		XW5E-P1.5-1.2-1				XW5E-P2.5-1.2-1	XW5E-P4.0-1.2-1
適用工具		XW4Z-00B
適用銘板		XW5Z-P1.5LB[]型或市售寬度9.5mm、厚度0.5mm之銘板				XW5Z-P2.5LB[]型或市售寬度9.5mm、厚度0.5mm之銘板	XW5Z-P4.0LB[]型或市售寬度9.5mm、厚度0.5mm之銘板
適用之短路棒		XW5S-P1.5-[]型([]：極數＝2、3、4、5、10)				XW5S-P2.5-[]型([]：極數＝2、3、4、5、10)	XW5S-P4.0-[]型([]：極數＝2、3、4、5、10)

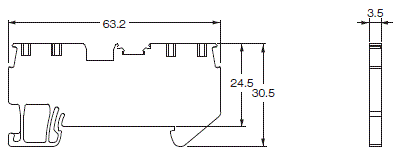

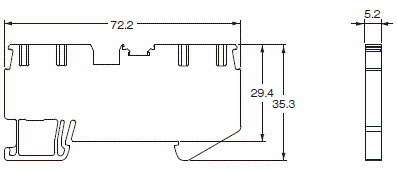

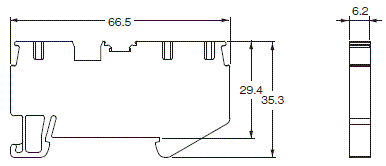

型號		XW5T-P1.5-2.2-1 (BL)				XW5T-P2.5-2.2-1 (BL)	XW5T-P4.0-2.2-1 (BL)
外觀/內部配線		1段, 2:2				1段, 2:2	1段, 2:2
適用之纜線規格＊１	絞線	0.08mm²～1.5mm²				0.14mm²～2.5mm²	0.2mm²～4.0mm²
	單心線	0.14mm²～1.5mm²				0.14mm²～4.0mm²	0.2mm²～6.0mm²
	附棒型端子絞線	0.14mm²～0.75mm² （1.5mm²）＊2				0.14mm²～2.5mm²	^{0.25mm2～4.0mm2}

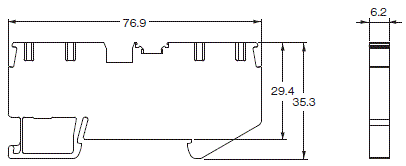

尺寸		3.5 × 63.2 × 30.5				5.2 × 72.2 × 35.3	6.2 × 76.9 × 35.3
額定電壓		500 V				800 V
額定電流＊3		^17.5A				^24A	^32A
IEC 額定電壓		500 V				800 V
IEC 額定電流		17.5 A/1.5 mm²				24 A/2.5 mm²	32 A/4.0 mm²
Usage Group (UG)		B, C	D			B, C
UL 額定電壓		300 V	51-150 V	151-300 V	301-600 V	600 V
UL額定電流＊3		15 A/ AWG14 (單心線) 10 A/ AWG16	15 A/ AWG14 (單心線) 10 A/ AWG16	10 A/ AWG16	5 A/ AWG16-20	20 A/AWG12 (單心線), 15 A/AWG14	30 A/AWG10 (單心線), 20 A/AWG12
耐電壓		AC1,890V 1min (漏電流1mA以下)				AC2,000V 1min (漏電流1mA以下)

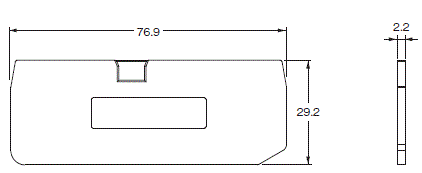

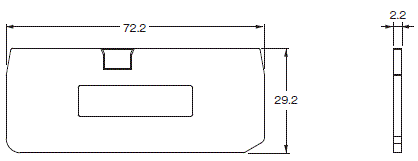

端蓋		XW5E-P1.5-2.2-1				XW5E-P2.5-2.2-1	XW5E-P4.0-2.2-1
適用工具		XW4Z-00B
適用銘版		XW5Z-P1.5LB[]型或市售寬度9.5mm、厚度0.5mm之銘板				XW5Z-P2.5LB[]型或市售寬度9.5mm、厚度0.5mm之銘板	XW5Z-P4.0LB[]型或市售寬度9.5mm、厚度0.5mm之銘板
適用之短路棒		XW5S-P1.5-[]型([]：極數＝2、3、4、5、10)				XW5S-P2.5-[]型([]：極數＝2、3、4、5、10)	XW5S-P4.0-[]型([]：極數＝2、3、4、5、10)

接地用標準端子台

型號		XW5G-P1.5-1.1-1	XW5G-P2.5-1.1-1	XW5G-P4.0-1.1-1
外觀/內部配線		1段, 1:1	1段, 1:1	1段, 1:1
適用之纜線規格＊１	絞線	0.08mm²～1.5mm²	0.14mm²～2.5mm²	0.2mm²～4.0mm²
	單心線	^{0.14mm2～1.5mm2}	0.14mm²～4.0mm²	0.2mm²～6.0mm²
	附棒型端子絞線	0.14mm²～0.75mm² （1.5mm²）＊2	0.14mm²～2.5mm²	0.25mm²～4.0mm²
尺寸		3.5 × 45 × 30.5	5.2 × 48.8 × 35.3	6.2 × 56.1 × 35.3
IEC 額定電壓		500 V	800 V
UL 額定電壓		600 V
額定脈衝電壓		6kV	8kV
耐電壓		AC1,890V 1min (漏電流1mA以下)	AC2,000V 1min (漏電流1mA以下)
端蓋		XW5E-P1.5-1.1-1	XW5E-P2.5-1.1-1	XW5E-P4.0-1.1-1
適用工具		XW4Z-00B
適用銘板		XW5Z-P1.5LB[]型或市售寬度9.5mm、厚度0.5mm之銘板	XW5Z-P2.5LB[]型或市售寬度9.5mm、厚度0.5mm之銘板	XW5Z-P4.0LB[]型或市售寬度9.5mm、厚度0.5mm之銘板
適用之短路版		XW5S-P1.5-[]型([]：極數＝2、3、4、5、10)	XW5S-P2.5-[]型([]：極數＝2、3、4、5、10)	XW5S-P4.0-[]型([]：極數＝2、3、4、5、10)

註. 若要使用接地用端子台，請使用有導電性的鋁軌。
OMRON並無販售此產品，請選擇市售的導電性鋁軌使用。
＊1. 建議適用之電線規格請參閱第16頁（單心線、絞線）、第18頁（棒型端子）相關說明。
＊2. 適用電線1.0～1.5mm2專用的棒形端子，請使用無絕緣套之棒形端子。詳細請參閱第18頁。

接地用多段端子台

型號		XW5G-P1.5-1.1-2	XW5G-P2.5-1.1-2	XW5G-P4.0-1.1-2
外觀/內部配線		2段, 1:1	2段, 1:1	2段, 1:1
適用之纜線規格＊１	絞線	0.08mm²～1.5mm²	0.14mm²～2.5mm²	0.2mm²～4.0mm²
	單心線	0.14mm²～1.5mm²	0.14mm²～4.0mm²	0.2mm²～6.0mm²
	附棒型端子絞線	0.14mm²～0.75mm² （1.5mm2）＊2	0.14mm²～2.5mm²	0.25mm²～4.0mm²
尺寸		3.5 × 65.7 × 41.1	5.2 × 78.8 × 45.9	6.2 × 85 × 45.9
IEC 額定電壓		500 V
UL 額定電壓		600 V
額定脈衝電壓		6kV	8kV
耐電壓		AC1,890V 1min (漏電流1mA以下)	AC2,000V 1min (漏電流1mA以下)
端蓋		XW5E-P1.5-1.1-2	XW5E-P2.5-1.1-2	XW5E-P4.0-1.1-2
適用工具		XW4Z-00B
適用銘板		XW5Z-P1.5LB2	XW5Z-P2.5LB[]型或市售寬度9.5mm、厚度0.5mm之銘板	XW5Z-P4.0LB[]型或市售寬度9.5mm、厚度0.5mm之銘板

接地用多線式端子台

型號		XW5G-P1.5-1.2-1	XW5G-P2.5-1.2-1	XW5G-P4.0-1.2-1
外觀/內部配線		1段, 1:2	1段, 1:2	1段, 1:2
適用之纜線規格＊１	絞線	0.08mm²～1.5mm²	0.14mm²～2.5mm²	0.2mm²～4.0mm²
	單心線	0.14mm²～1.5mm²	0.14mm²～4.0mm²	0.2mm²～6.0mm²
	附棒型端子絞線	0.14mm²～0.75mm² （1.5mm2）＊2	0.14mm²～2.5mm²	0.25mm²～4.0mm²
尺寸		3.5 × 54.1 × 30.5	5.2 × 60.5 × 35.3	6.2 × 66.5 × 35.3
IEC 額定電壓		500 V	800 V
UL 額定電壓		600 V
額定脈衝電壓		6kV	8kV
耐電壓		AC1,890V 1min (漏電流1mA以下)	AC2,000V 1min (漏電流1mA以下)
端蓋		XW5E-P1.5-1.2-1	XW5E-P2.5-1.2-1	XW5E-P4.0-1.2-1
適用工具		XW4Z-00B
適用銘板		XW5Z-P1.5LB[]型或市售寬度9.5mm、厚度0.5mm之銘板	XW5Z-P2.5LB[]型或市售寬度9.5mm、厚度0.5mm之銘板	XW5Z-P4.0LB[]型或市售寬度9.5mm、厚度0.5mm之銘板

型號		XW5G-P1.5-2.2-1	XW5G-P2.5-2.2-1	XW5G-P4.0-2.2-1
外觀/內部配線		1段, 2:2	1段, 2:2	1段, 2:2
適用之纜線規格＊１	絞線	0.08mm²～1.5mm²	0.14mm²～2.5mm²	0.2mm²～4.0mm²
	單心線	0.14mm²～1.5mm²	0.14mm²～4.0mm²	0.2mm²～6.0mm²
	附棒型端子絞線	0.14mm²～0.75mm² （1.5mm2）＊2	0.14mm²～2.5mm²	0.25mm²～4.0mm²
尺寸		3.5 × 63.2 × 30.5	5.2 × 72.2 × 35.3	6.2 × 76.9 × 35.3
IEC 額定電壓		500 V	800 V
UL 額定電壓		600 V
額定脈衝電壓		6kV	8kV
耐電壓		AC1,890V 1min (漏電流1mA以下)	AC2,000V 1min (漏電流1mA以下)
端蓋		XW5E-P1.5-2.2-1	XW5E-P2.5-2.2-1	XW5E-P4.0-2.2-1
適用工具		XW4Z-00B
適用銘板		XW5Z-P1.5LB[]型或市售寬度9.5mm、厚度0.5mm之銘板	XW5Z-P2.5LB[]型或市售寬度9.5mm、厚度0.5mm之銘板	XW5Z-P4.0LB[]型或市售寬度9.5mm、厚度0.5mm之銘板

性能

使用溫度範圍	-40 ~ 55°C、不可結露、結冰
使用濕度範圍	5 ~ 95%RH
絕緣材料	PA樹脂
難燃性	UL94 V-0
插拔耐久性	50次
震動	10 ~ 150Hz 加速度 50m/s2 3方向各80min
衝擊	500m/s² 11ms 6方向各5次
保存溫度範圍	-40 ~ 85°C、不可結露、結冰
保存濕度範圍	5 ~ 95%RH

短路棒

型號	XW5S-P1.5-[]	XW5S-P2.5-[]	XW5S-P4.0-[]
額定電壓	500 V	800 V
額定電流	17.5 A	24 A	32 A

規格

適合規格

• UL1059
• CSA（C22.2No.158）
• IEC 60947-7-1

規格認證

• cURus (檔案No. E245101)

（單位：mm）

鋁軌端子台

XW5T-P1.5-1.1-1 (BL)型/XW5G-P1.5-1.1-1型

XW5T-P1.5-1.2-1 (BL)型/XW5G-P1.5-1.2-1型

XW5T-P1.5-2.2-1 (BL)型/XW5G-P1.5-2.2-1型

XW5T-P1.5-1.1-2 (BL)型/XW5G-P1.5-1.1-2型

XW5T-P2.5-1.1-1 (BL)型/XW5G-P2.5-1.1-1型

XW5T-P2.5-1.2-1 (BL)型/XW5G-P2.5-1.2-1型

XW5T-P2.5-2.2-1 (BL)型/XW5G-P2.5-2.2-1型

XW5T-P2.5-1.1-2 (BL)型/XW5G-P2.5-1.1-2型

XW5T-P4.0-1.1-1 (BL)型/XW5G-P4.0-1.1-1型

XW5T-P4.0-1.2-1 (BL)型/XW5G-P4.0-1.2-1型

XW5T-P4.0-2.2-1 (BL)型/XW5G-P4.0-2.2-1型

XW5T-P4.0-1.1-2 (BL)型/XW5G-P4.0-1.1-2型

短路棒

XW5S-P1.5-[]型

XW5S-P2.5-[]型

XW5S-P4.0-[]型

端蓋

XW5E-P1.5-1.1-1型

XW5E-P1.5-1.2-1型

XW5E-P1.5-2.2-1型

XW5E-P1.5-1.1-2型

XW5E-P2.5-1.1-1型

XW5E-P2.5-1.2-1型

XW5E-P2.5-2.2-1型

XW5E-P2.5-1.1-2型

XW5E-P4.0-1.1-1型

XW5E-P4.0-1.2-1型

XW5E-P4.0-2.2-1型

XW5E-P4.0-1.1-2型

擋板、分隔板

XW5Z-EP6型(隔板)

XW5Z-EP12型(分離板)

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
XW5T 產品型錄	SDCA-002-TW5 [3815KB]	2018年6月14日 20180614	XW5T 產品型錄
XW5T 規格說明書	SDCA-003-TW5 [10832KB]	2021年7月20日 20210720	XW5T 規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
XW5T Catalog	G123-E1-02 [5452KB]	May 07, 2018 20180507	XW5T Catalog
XW5T DIN Track Push-in Terminal Blocks Data Sheet	G124-E1-06 [9955KB]	Aug 23, 2021 20210823	XW5T DIN Track Push-in Terminal Blocks Data Sheet
XW5T DIN Track Terminal Blocks with Screw Terminals Data Sheet	G125-E1-02 [6260KB]	Dec 14, 2017 20171214	XW5T DIN Track Terminal Blocks with Screw Terminals Data Sheet
Value Design for Panel Catalog	Y235-E1-01 [5944KB]	Jul 19, 2022 20220719	Value Design for Panel Catalog

如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

產品&服務

XW5T-P

賦予控制盤全新價值

從鋁軌端子台到控制器皆使用Push-In Plus端子台

使用Push-In Plus端子台，即可輕鬆配線

使用Push-In Plus端子台，即可大大縮減配線所需工時

容易插入

不易鬆脫

亦可使用絞線進行配線

無需額外鎖合作業

利用起子支撐後，即可雙手同時作業

安全

最小寬度3.5mm，有效減少控制盤的體積

提供網頁支援服務，可用來幫助端子台的選擇並降低設計相關工時

型號構成

種類

選購品

短路棒

XW5T-P1.5-[]型/XW5G-P1.5-[]型用

XW5T-P2.5-[]型/XW5G-P2.5-[]型用

XW5T-P4.0-[]型用

標籤

端蓋

隔板

分離板

額定

中繼用 標準端子台

中繼用 多段式端子台

中繼用 多線式端子台

接地用 標準端子台

接地用 多段端子台

接地用 多線式端子台

性能

短路棒

規格

適合規格

規格認證

鋁軌端子台

XW5T-P1.5-1.1-1 (BL)型/XW5G-P1.5-1.1-1型

XW5T-P1.5-1.2-1 (BL)型/XW5G-P1.5-1.2-1型

XW5T-P1.5-2.2-1 (BL)型/XW5G-P1.5-2.2-1型

XW5T-P1.5-1.1-2 (BL)型/XW5G-P1.5-1.1-2型

XW5T-P2.5-1.1-1 (BL)型/XW5G-P2.5-1.1-1型

XW5T-P2.5-1.2-1 (BL)型/XW5G-P2.5-1.2-1型

XW5T-P2.5-2.2-1 (BL)型/XW5G-P2.5-2.2-1型

XW5T-P2.5-1.1-2 (BL)型/XW5G-P2.5-1.1-2型

XW5T-P4.0-1.1-1 (BL)型/XW5G-P4.0-1.1-1型

XW5T-P4.0-1.2-1 (BL)型/XW5G-P4.0-1.2-1型

XW5T-P4.0-2.2-1 (BL)型/XW5G-P4.0-2.2-1型

XW5T-P4.0-1.1-2 (BL)型/XW5G-P4.0-1.1-2型

短路棒

XW5S-P1.5-[]型

XW5S-P2.5-[]型

XW5S-P4.0-[]型

端蓋

XW5E-P1.5-1.1-1型

XW5E-P1.5-1.2-1型

XW5E-P1.5-2.2-1型

XW5E-P1.5-1.1-2型

XW5E-P2.5-1.1-1型

XW5E-P2.5-1.2-1型

XW5E-P2.5-2.2-1型

XW5E-P2.5-1.1-2型

XW5E-P4.0-1.1-1型

XW5E-P4.0-1.2-1型

XW5E-P4.0-2.2-1型

XW5E-P4.0-1.1-2型

擋板、分隔板

XW5Z-EP6型(隔板)

XW5Z-EP12型(分離板)

中文

English

Global Edition

中繼用標準端子台

中繼用多段式端子台

中繼用多線式端子台

接地用標準端子台

接地用多段端子台

接地用多線式端子台
