K7TM可定期測量金屬電阻加熱器的電阻值，讓人員在現場或在辦公室，都能隨時監視加熱器電阻的劣化狀態。
K7TM
產品特色
加熱器設備劣化趨勢可視化
無須前往現場，也能隨時監視加熱器狀態，進行預測性維護。
減少停機時間，節省產品廢棄成本與過多的維護零件庫存成本。

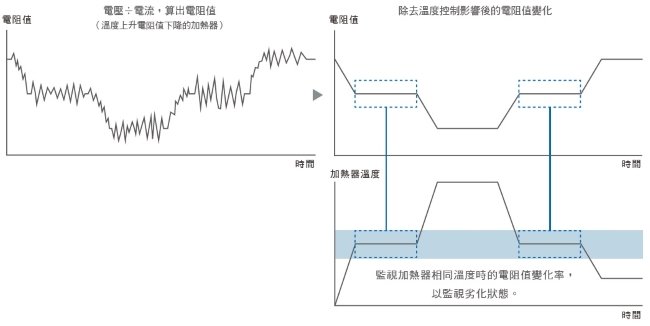

欲掌握加熱器的電阻值時，若光是用電壓÷電流來計算，是沒辦法精確掌握因溫度控制或加熱器溫度特性的影響，所造成的加熱器電阻值
劣化狀態。K7TM會準確地測量電流、電壓，過濾資訊，不受限溫度控制方式，穩定地測量電阻值。本設備會透過測量數據，比較相同溫度
時的電阻值變化率，以妥善的方式，監視電阻值的劣化狀態。
考慮加熱器溫度特性
電阻值會因加熱器種類的不同，使其隨溫度產生變化的程度也不同，因此若要妥善地監
視加熱器的劣化狀態，必須考慮加熱器的溫度特性。使用此類加熱器的設備，在啟動設
備時，加熱器電阻值會隨著加熱器的溫度而變化，因此若要妥善地監視加熱器的劣化狀
態，必須在加熱器溫度為相同的時間點，持續監視加熱器電阻值。
[K7TM的測量方法]
K7TM會透過更換加熱器時的電阻值（基準電阻值），與現在加熱器電阻值，算出電阻值變化率（基準電阻值變化率），做為測量劣化狀態的指標。

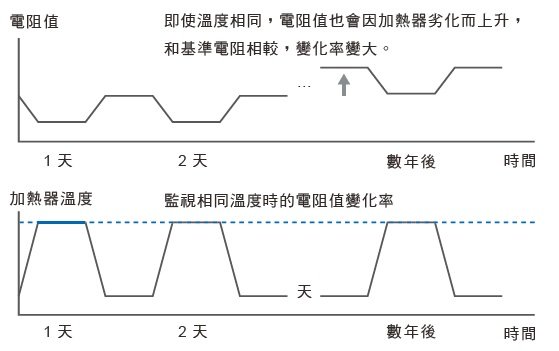

[加熱器溫度與電阻值變化（長期間）]
因溫度有受到控制，因此加熱器會呈現定溫，
但加熱器電阻值會隨著劣化而上升。

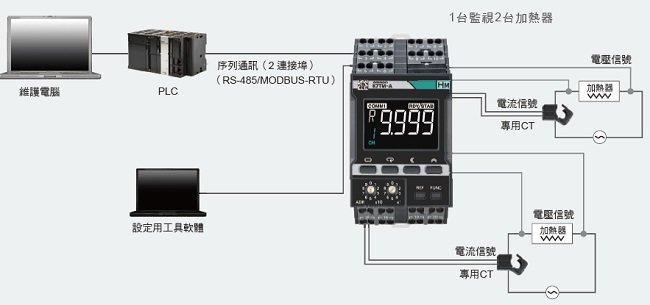

連接網路後從辦公室也能掌握現場設備狀況
不論是在現場還是遠端，都可監視設備加熱器狀態，人員無需定期前往現場查看。
可將現場與遠端連線，確立最佳的維護方法。

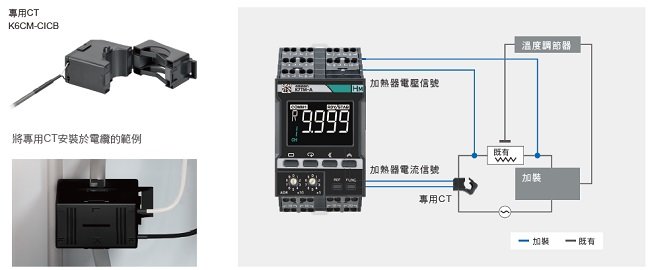

可輕鬆加裝在現有設備上
在連接加熱器的動力線上接上CT（變流器），測量電流，只要連接加熱器之間的電壓線，便可監視加熱器。無須更動既有設備，可輕鬆進行加裝作業。
可依據加熱器狀態，進行預測性維護。
將加熱器狀態數據化，可依據數值進行維護作業，可望提升加熱器設備的維護品質。

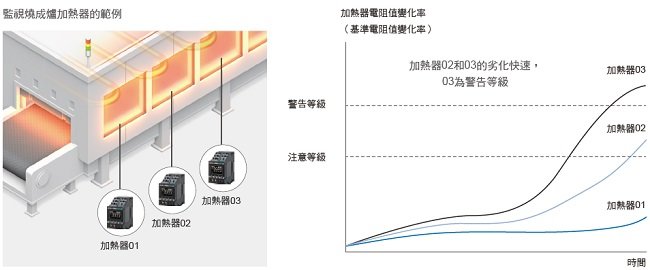

依據加熱器電阻值觀察劣化程度，讓維護作業更有效率。
過去因為加熱器的個體差異與溫度影響等因素，很難確定更換設備的時期，因此會出現更換前加熱器斷線導致設備突發性停機，或太過顧
慮不均一的問題，而在加熱器還處於良好狀態便進行更換，難於解決突發性停機的風險與維護成本的問題。K7TM可監視設備的加熱器狀
態，掌握各加熱器的劣化狀況，只更換劣化嚴重的加熱器。如此一來，可提升設備稼動率，降低維護成本，提升加熱器維護品質。

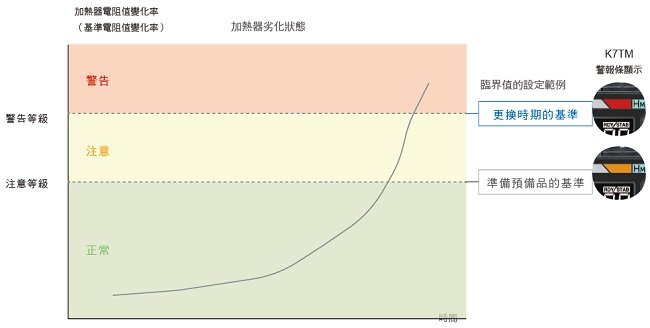

為了確定最佳更換時機，透過加熱器電阻值變化率，設定臨界值。
過去沒有測量加熱器劣化狀態的方法，需依據人員的經驗與直覺進行更換，導致在加熱器在良好的狀態，便進行更換，因而造成損失。
K7TM可藉由加熱器電阻值變化趨勢，掌握劣化狀態，能依據加熱器斷線風險，設定臨界值，因此無須依靠人員或經驗，可根據數據，在最佳的時機進行維護作業。
註1.K7TM是監視加熱器電阻值變化率，來監視因氧化引起的加熱器劣化狀態。本裝置無法監視其他原因所引起的劣化。
註2.劣化狀態會受加熱器機種與環境影響而有不同，因此請配合客戶的環境，設定妥當的臨界值。
註2.劣化狀態會受加熱器機種與環境影響而有不同，因此請配合客戶的環境，設定妥當的臨界值。
型號構成

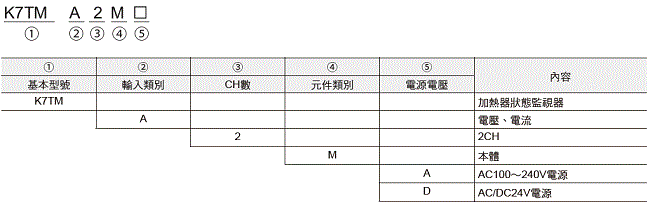

型號基準
本體
K7TM
| 電源電壓 | 型號 |
|---|---|
| AC100～240V | K7TM-A2MA |
| AC/DC24V | K7TM-A2MD |
CT (另售)
| 額定一次側電流 | 型號 | 型號型號（適用UL認證） |
|---|---|---|
| 5 A | K6CM-CICB005 | K6CM-CICB005-C |
| 25 A | K6CM-CICB025 | K6CM-CICB025-C |
| 100 A | K6CM-CICB100 | K6CM-CICB100-C |
| 200 A | K6CM-CICB200 | K6CM-CICB200-C |
| 400 A | K6CM-CICB400 | K6CM-CICB400-C |
| 600 A | K6CM-CICB600 | --- |
注1. CT附連接用纜線。
注2. 型號K7TM，是和型號末尾為“-C”的CT為一組，取得UL認證。若設備需要UL認證時，請選用型號末尾為“-C”的CT。
注3. 型號K7TM的CT輸入端子，可連接專用CT的任一極性。
注2. 型號K7TM，是和型號末尾為“-C”的CT為一組，取得UL認證。若設備需要UL認證時，請選用型號末尾為“-C”的CT。
注3. 型號K7TM的CT輸入端子，可連接專用CT的任一極性。
選購品（另售）
| 支撐鋁軌 | 型號 |
|---|---|
 |
PFP-100N |
| PFP-50N |
| 端板 | 型號 |
|---|---|
 |
PFP-M |
額定/性能
| 項目 | 規格 | |
|---|---|---|
| 操作電源 | 電源電壓、頻率 | K7TM-A2MA： AC100-240V 50/60Hz K7TM-A2MD： AC24V 50/60Hz、DC24V |
| 容許電源電壓變動範圍 | 額定電源電壓的85～110% | |
| 容許電源頻率 | 45～65Hz | |
| 消耗電力 | K7TM-A2MA：8.5VA以下（AC100-240V） | |
| K7TM-A2MD：5.2VA以下（AC24V）、2.9W以下（DC24V） | ||
| 推薦保險絲（外接） | T2A時差高阻斷容量 | |
| 使用環境溫度 | -10～55℃ | |
| 使用環境濕度 | 25～85%RH | |
| 保存溫度 | -20～65℃ （不可結露或結冰） | |
| 高度 | 2,000 m 以下 | |
| 絕緣阻抗 | 20MΩ以上 所有外部端子與外殼間，所有電源端子與所有其他端子間， （所有電壓輸入端子+所有CT輸入端子）與（所有通訊端子＋所有電晶體輸出端子）間 所有電壓輸入端子與所有CT輸入端子間、電壓輸入的頻道間、CT輸入的頻道間 |
|
| 耐電壓 | AC2000V 1分鐘 所有外部端子與外殼間，所有電源端子與所有其他端子間， （所有電壓輸入端子+所有CT輸入端子）與（所有通訊端子＋所有電晶體輸出端子）間 所有電壓輸入端子與所有CT輸入端子間、電壓輸入的頻道間、CT輸入的頻道間 |
|
| 耐振動 | 振動數10～55Hz、單邊振幅0.35mm、加速度50m/s2、X/Y/Z各方向5min ×10掃測 | |
| Shock resistance | 100 m/s2, 3軸6方向 各3次 | |
| Degree of protection | IP20 | |
| Terminal block type | Push-In Plus | |
| Exterior color | 黑（孟塞爾 N1.5） | |
| Mounting | 鋁軌 | |
| 重量 | 約200g | |
| 配線材 | 線種 | 單線/絞合線 |
| 線材 | 單線/絞合線 | |
| 建議電線 |
0.25～1.5mm2 AWG24～AWG16 |
|
| 被覆剝除長度 （未使用套筒端子時） |
8 mm | |
| 電磁環境 | 操作電源： EN/IEC61010-1 污染度2、過電壓類別Ⅱ | |
| 測量電路： EN/IEC61010-2-030 污染度2、CATⅡ 600V 或CATⅢ 300V | ||
| 電磁環境 | EN/IEC 61326-1 Industrial electromagnetic environment | |
| 安全規格 | UL61010-1、韓國電波法（KS C 9610-6-2、KS C 9811）、RCM、UKCA | |
測量規格
| 項目 | 規格 | |
|---|---|---|
| 輸入範圍 | 電流 額定AC5A：AC0.00～5.00A 額定AC25A：AC0.0～25.0A 額定AC100A：AC0.0～100.0A 額定AC200A：AC0.0～200.0A 額定AC400A：AC0.0～400.0A 額定AC600A：AC0.0～600.0A 額定頻率：50/60Hz 電壓 額定AC120V：AC0.0～120.0V 額定AC240V：AC0.0～240.0V 額定AC480V：AC0.0～480.0V 額定AC600V：AC0.0～600.0V 額定頻率：50/60Hz |
|
| 可測量範圍 | 電流 額定AC5A：AC0.00～5.50A 額定AC25A：AC0.0～27.5A 額定AC100A：AC0.0～110.0A 額定AC200A：AC0.0～220.0A 額定AC400A：AC0.0～440.0A 額定AC600A：AC0.0～650.0A 電壓 額定AC120V：AC0.0～132.0V 額定AC240V：AC0.0～264.0V 額定AC480V：AC0.0～528.0V 額定AC600V：AC0.0～660.0V |
|
| 測量精度 | 電壓/電流測量精確度：以輸入範圍為準±0.5%FS±1digit [條件] • 連續輸入正弦波時 • 不包含CT精確度的不一致 電阻值重複性精確度（參考值）：±1%rdg±1digit [條件] • 連續輸入正弦波時 • 不包含CT精確度的不一致 |
|
| 量測對象 | 電阻加熱式加熱器 | |
| 頻道1電壓輸入 頻道2電壓輸入 |
測量精度 | ±0.5% FS ±1 digit |
| 輸入範圍 | AC0～600V 50/60Hz | |
| 推薦保險絲（外接） | 額定電流7A以下且使用Class CC、Class J、或Class T | |
| 頻道1 CT輸入 頻道2 CT輸入 |
測量精度 | ±0.5% FS ±1 digit |
| 輸入範圍 | AC0～600A 50/60Hz | |
電晶體輸出端子的輸出規格
| 項目 | 規格 | |
|---|---|---|
| 電晶體輸出 （警報輸出、 異常時輸出） |
接點構成 | NPN 集電極開路（可設定為常閉或常開） |
| 額定電壓 | DC24V （最大電壓： DC26.4V） | |
| 最大電流 | 50 mA | |
| OFF時漏電流 | 0.1 mA以下 | |
| ON時殘留電壓 | 1.5V以下 | |
通訊規格
| 項目 | 規格 | |
|---|---|---|
| RS-485 通訊1 RS-485 通訊2 |
傳送路徑連接 | RS-485: 多點 |
| 通訊方式 | RS-485（2線式半雙工） | |
| 通訊方式 | 通訊速度115.2kbps以下： 合計最長500m （雙絞線纜線） 通訊速度230.4kbps： 合計最長200m （雙絞線纜線） |
|
| 通訊協定 | Modbus RTU | |
| 通訊速度 | 9.6 kbps/19.2 kbps/38.4 kbps/57.6 kbps/115.2 kbps/230.4 kbps | |
| 通訊資料長度 | 8bit 固定 | |
| 通訊停止位元 | 1bit 固定（通訊同位位元為偶數/奇數） 2bit 固定（無通訊同位位元） |
|
| 連接型態 | 1：1或1：N | |
| 最大連接台數 | 32台（包含上級機器） | |
| 通訊同位 | 無/偶數/奇數 | |
| 傳送等待時間 | 0～99ms | |
CT的額定/性能 ＊1
| 型號 | K6CM- CICB005(-C) |
K6CM- CICB025(-C) |
K6CM- CICB100(-C) |
K6CM- CICB200(-C) |
K6CM- CICB400(-C) |
K6CM- CICB600 |
|---|---|---|---|---|---|---|
| 構造 | 室內分離型 | |||||
| 一次側額定電流 | 5 A | 25 A | 100 A | 200 A | 400 A | 600 A |
| 額定電壓 | AC600V | |||||
| 二次線圈 | 3000轉 | 6,000轉 | 9,000轉 | |||
| 絕緣阻抗 | 輸出端子與外殼之間：50MΩ以上 | |||||
| 耐電壓 | 輸出端子與外殼之間：2000VAC 1min | |||||
| 保護元件 | 7.5V 夾鉗元件 | |||||
| 容許裝卸次數 | 100 次 | |||||
| 可裝設的電線徑 ＊2 | φ7.9mm以下 | φ9.5mm以下 | φ14.5mm以下 | φ24.0mm以下 | φ35.5mm以下 | |
| 使用溫溼度範圍 | －20～+60℃ 25～85%RH （不可結露或結冰） | |||||
| 保管溫溼度範圍 | -30～+65℃ 25～85%RH （不可結露或結冰） | |||||
| 附屬電纜長度 | 2.9 m | |||||
| 附屬電纜端子 | 本體側：套筒端子、CT側：圓形端子 | |||||
| 保護構造 | IP20 | |||||
＊1. 若要符合UL認證時，請參照「關於符合安全規格」（25頁）。
＊2. 要使用扁平型電線時，請參照符合的CT外觀尺寸圖，使用口徑較大的CT。但請在CT的額定電流範圍內使用。
＊2. 要使用扁平型電線時，請參照符合的CT外觀尺寸圖，使用口徑較大的CT。但請在CT的額定電流範圍內使用。

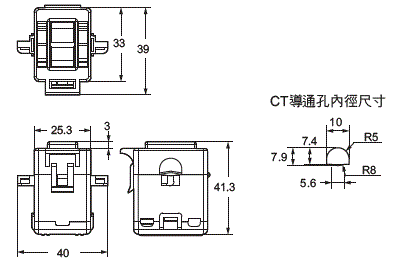

（單位：mm）

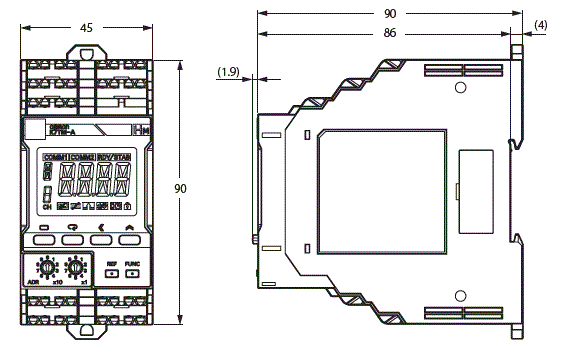

K7TM

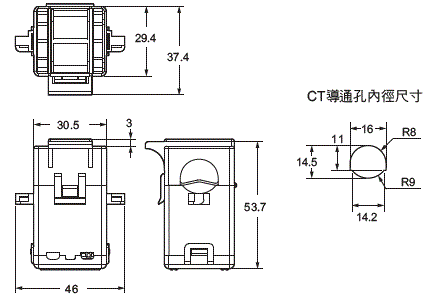

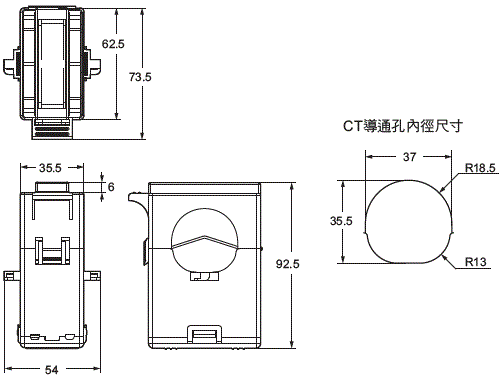

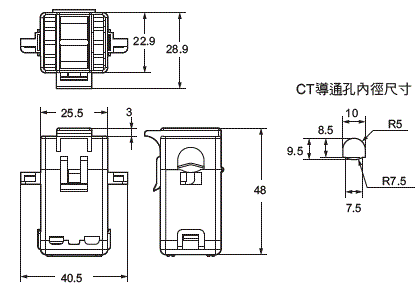

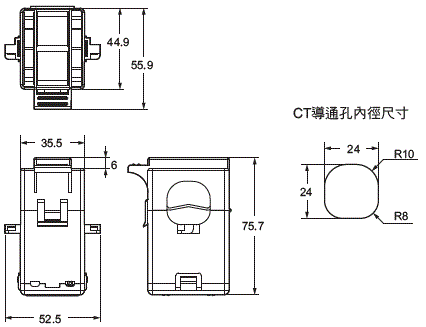

專用CT （變流器）
K6CM-CICB005-C
K6CM-CICB005
K6CM-CICB025-C
K6CM-CICB025
K6CM-CICB100-C
K6CM-CICB100
K6CM-CICB200-C
K6CM-CICB200
K6CM-CICB400-C
K6CM-CICB400
K6CM-CICB600

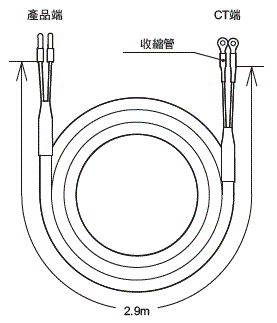

CT-supplied cable *
＊CT附屬電纜已安裝在CT上。
注1. 專用CT型號最後的“-C”，為適用UL認證的型號。不需要UL認證時，型號中沒有“-C”。額定、性能相同。
注2. 專用CT若要符合UL認證時，請參照「關於符合安全規格」（25頁）。
注3. 型號K7TM的CT輸入端子，可連接專用CT的任一極性。
注2. 專用CT若要符合UL認證時，請參照「關於符合安全規格」（25頁）。
注3. 型號K7TM的CT輸入端子，可連接專用CT的任一極性。
鋁軌安裝用品（另售品）

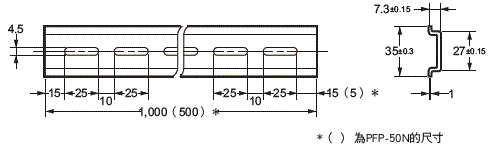

支撐鋁軌
PFP-100N
PFP-50N
端板
PFP-M
