K7GE-MG

在防止設備停機和觸電事故上，掌握設備的絕緣電阻劣化趨勢是重要關鍵，但現況卻是熟練的保 全人員不足，以及難以分出時間進行手動測量。
以往測量絕緣電阻時，必須親自到現場、停止生產、待關閉電源後以適合測量對象的電壓進行測 量，測量時也可能發生錯誤。
您是否想改善耗時費力測量絕緣電阻的情況呢？

絕緣劣化是指為了防止漏電而在機殼與電路之間隔絕的絕緣物劣化，形成漏電的狀態。絕緣劣化若變嚴重，可能會造成設備突然停機，或有發生觸電與火災事故的風險。

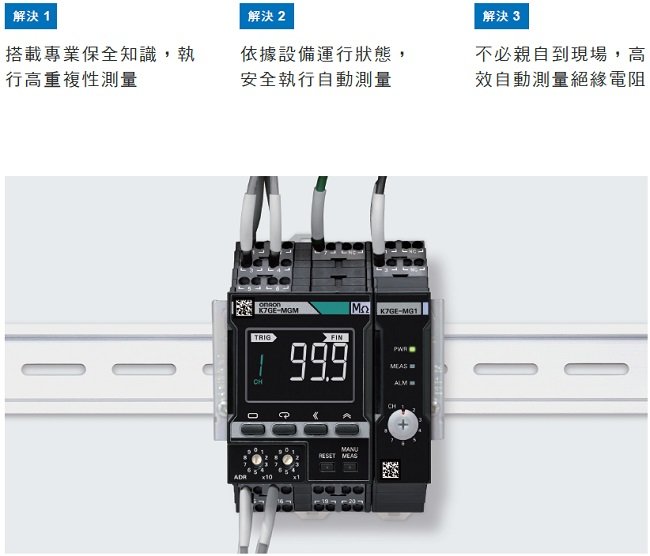

使用絕緣電阻監控機器 K7GE，每次都能以相同條件測量絕緣電阻，重現度高。
透過監控測量對象的運作狀況，打造安心、安全的測量環境。
而且，藉由自動測量提升測量頻率，也能掌握以往難以掌握的絕緣劣化趨勢。
歐姆龍為您提供絕緣監控的全新型態。

以往因為手動測量太麻煩，而無法依照應有的頻率進行趨勢監控，導致因延誤維修而發生設備突然停機的情況，
利用K7GE便可提升測量頻率，透過趨勢監控達到狀態監控保全。

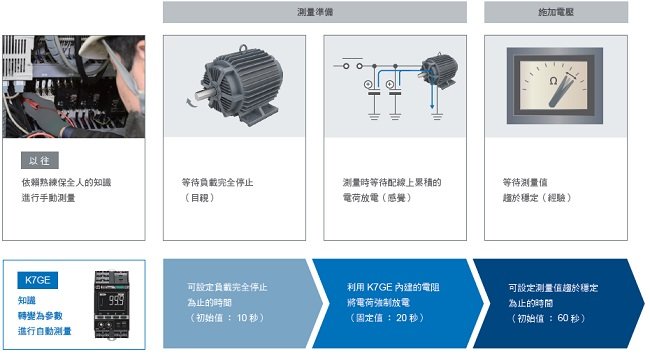

以往測量絕緣電阻時若未具備相關知識，會因為測量者不同而產生差異，難以實施趨勢監控。
使用K7GE便可透過參數來設定會產生測量差異的作業，測量的重現性高有助於趨勢監控。

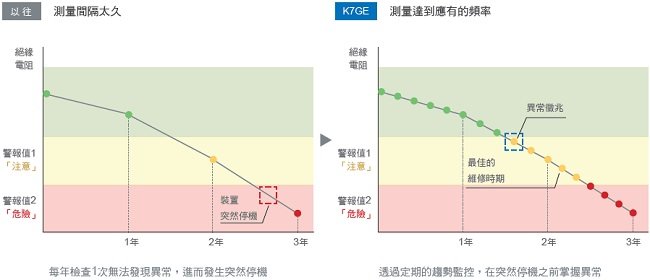

以往測量絕緣電阻時必須關閉設備電源並拆下配線，因此存在調整生產時程或確保在現場測量的資源與工時等，如何提升測量頻率的課 題。而使用K7GE便可在短暫的設備停止時自動測量，測量也能達到應有的頻率，有助於防止以往因間隔太久才檢查而漏掉絕緣劣化導致設 備突然停機的情形。

人與設備都能安全測量絕緣電阻，也能降低作業時的事故風險。

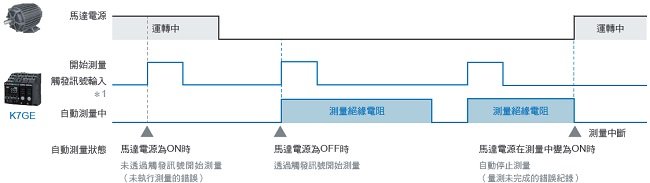

自動測量時，若設備電源在開始測量後恢復將停止測量，降低發生設備故障的風險。

＊1. 觸發訊號輸入的詳細內容請參閱P6的「可透過任意的觸發訊號輸入實施自動測量」。

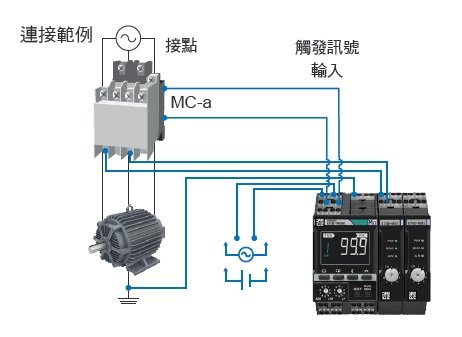

註. 上圖為透過通訊輸入觸發訊號時的動作範例。

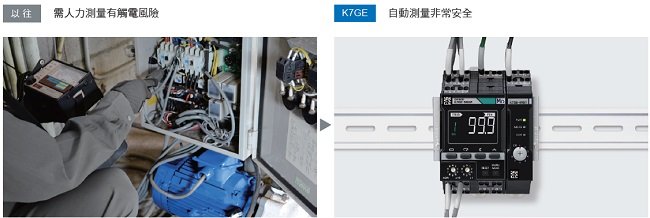

不需要經由人力即可自動測量，可降低作業時引發觸電等事故的風險。

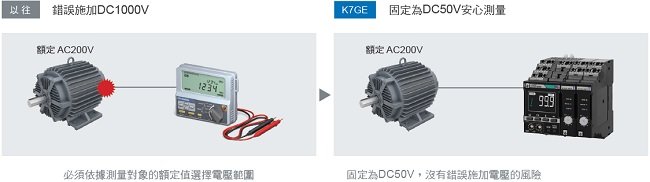

以往使用一般的高阻電表進行測量時，必須依據測量對象選擇電壓範圍，若選擇錯誤的範圍可能導致測量對象設備故障。K7GE對測量對象 施加的電壓固定為DC50V，不會以錯誤的電壓範圍測量該設備。另外，即使以DC50V測量，得到的結果也與利用高阻電表施加DC500V/ DC1000V進行測量的測量值相同。

K7GE可透過專用工具遠端收集資料，測量資料的分析、編輯也更容易。

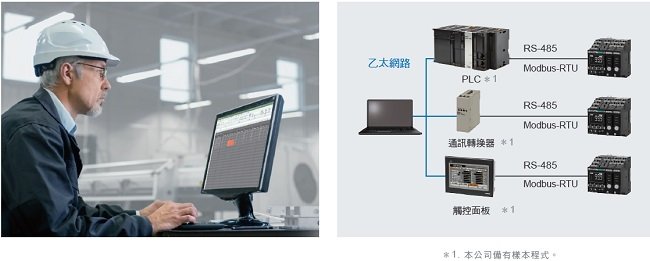

K7GE藉由使用觸控面板或PLC、通訊轉換器連接網路後，便可從辦公室遠端監控。
另外，也可透過主機顯示確認現場的測量結果或變更設定參數。

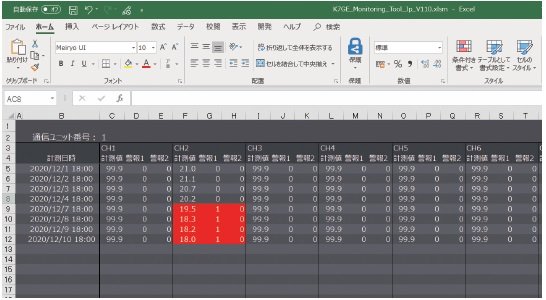

K7GE資料收集工具是在Excel上運作可直接分析、編輯。

請至網頁下載 https://www.fa.omron.co.jp/k7ge_tool

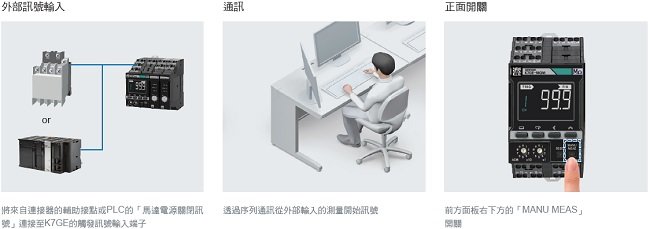

K7GE可依據外部接點輸入或通訊、前方開關等設備的狀況，用最佳方法開始自動測量。

本產品備有支援「安全且有效率」地監控絕緣電阻趨勢的各種功能。

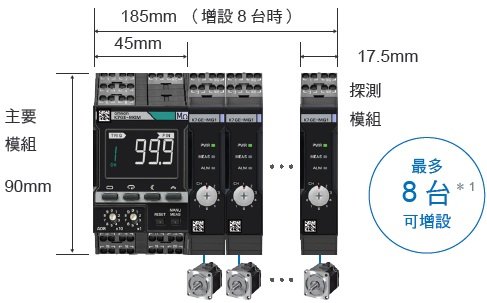

同系統的測量對象最多可增設8台探測模組。可依據測量對象的數量設置探測模組，因此設置時的空間使用效率高。

＊1. 主要模組與探測模組需請您分別購買，並組合使用。
註. 增設2台以上的探測模組時，絕緣電阻無法在多個頻道同時測量。需依序測量。

可輕鬆加裝在現有設備上。

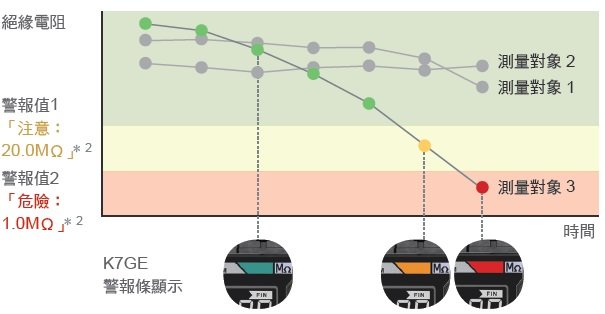

本產品可依據劣化程度設定2階段的門檻值，也能透過通訊資料確認異常狀態，不必經常到現場也能掌握最佳的維修時期。另外，警報是透過電晶體輸出，可直接連接異常檢測指示燈等負載裝置。

＊2. 出廠時設定值

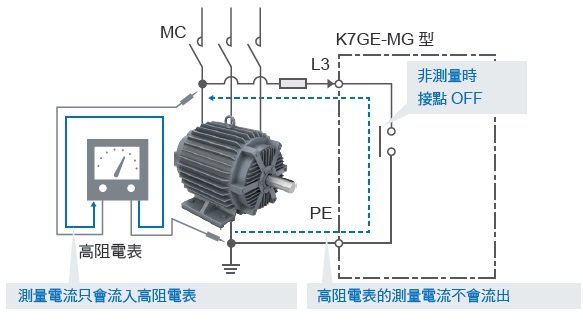

K7GE在非測量時會利用內部乾接點與測量對象機器隔絕，因此K7GE不會影響高阻電錶的測量結果。需要使用校正後的測量機器進行測量時也能輕鬆因應。

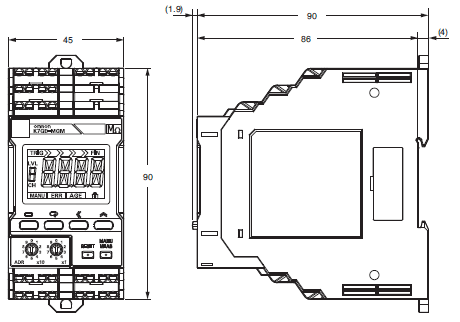

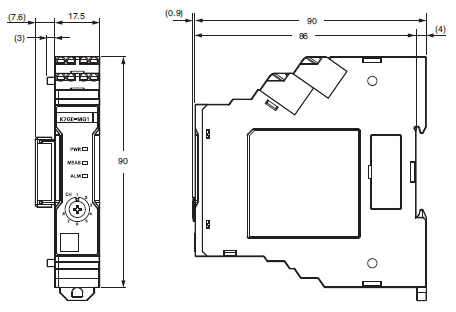

（單位：mm）

主要模組
K7GE-MGM型

探測模組
K7GE-MG1型

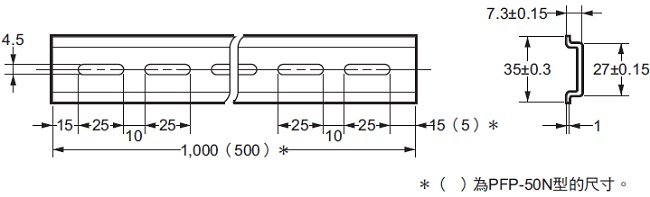

鋁軌
PFP-100N型
PFP-50N型

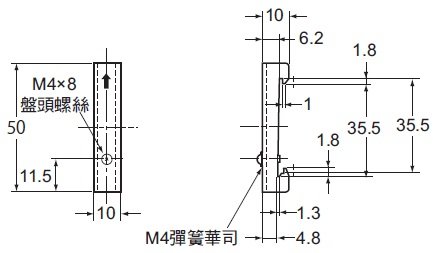

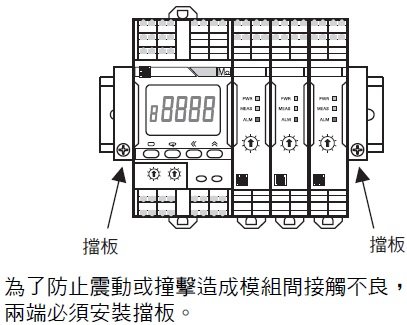

擋板
PFP-M型
