業界最小型＊1省配線端子台，有助於控制盤追加機能與小型化。
XW2K
產品特色
實現控制盤省空間、省工時業界最小型(2022年3月本公司調查)的小型省配線端子台
節省安裝空間，實現性能提升
業界最小＊1 利用橫直雙向安裝，更有效活用空間
運用Value Design for Panel概念的省配線端子台，為業界最小尺寸＊1，可橫直雙向安裝。
控制盤小型化，減少無效空間，達到兼顧提升設備功能與維持尺寸的需求。
直向空間不足時
橫式安裝：只設置端子台即能減少縱向空間
橫向空間不足時
直式安裝：與其他設備並列設置，減少橫向空間

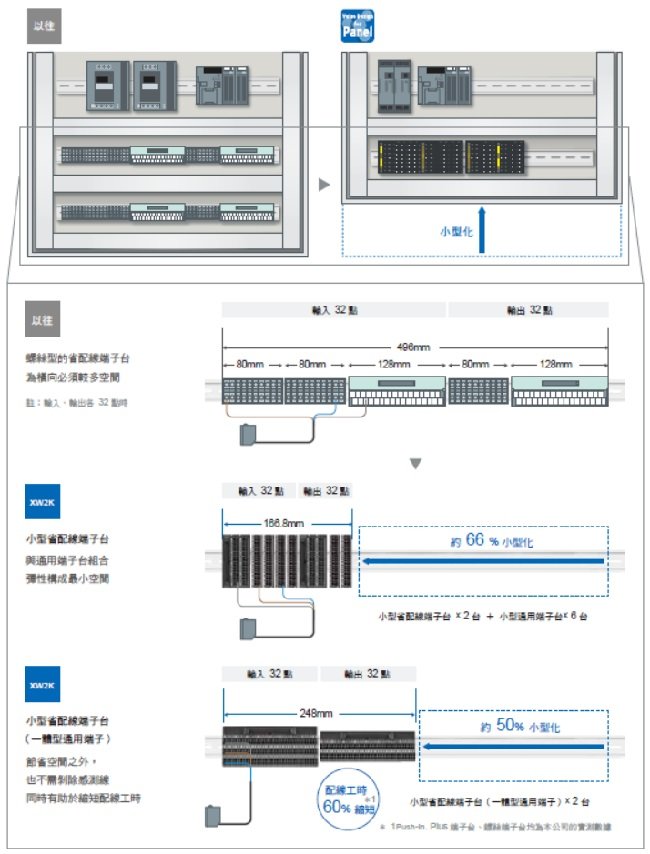

省空間效果範例（替換自螺絲端子台時）
縮短控制盤製作的前導時間
藉由在Web上挑選工具與獨特的產品規格，可縮短控制盤製作的整理程序。
[設計]
在Web上簡單挑選適合PLC的端子台與纜線
[組裝設、計配線]
電源線上有通用端子，藉由橫向供電可省配線
專用基板上訊號與電源線分離，提高作業性。

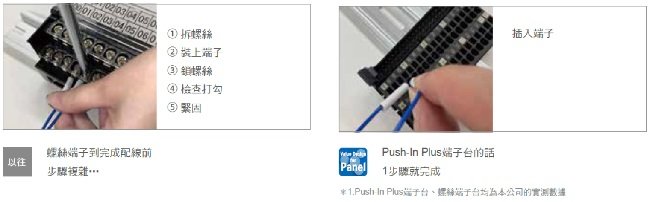

Push-In Plus端子台只需1步驟，大幅縮減配線工時
[出貨、運轉]

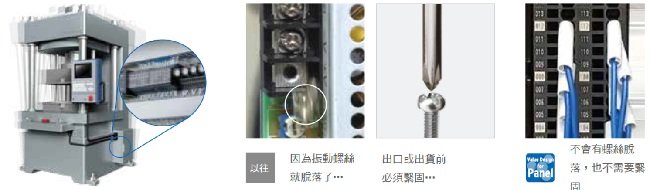

不會因振動脫落，無需重新擰緊。
Push-In Plus端子台的話，由於採用獨家的簧片構造來固定端子與電線，因此不會因為振動而螺絲鬆動或脫落。此外，也不發生因螺絲鬆動而混入異物，或需要再次確認有無忘記螺絲。

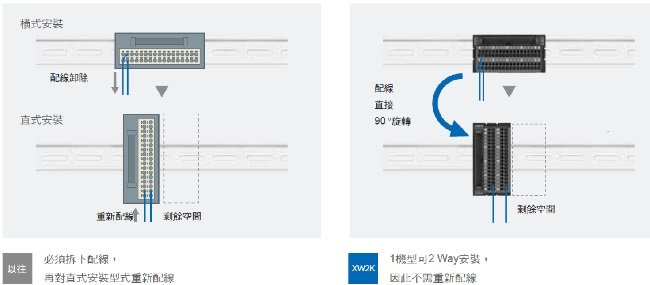

增設I/O時只需旋轉就能取得空間
無需對直式安裝型式重新配線，可騰出空間新增端子台。
減輕配線作業負擔
採用了Push-In Plus端子台以及Front in / Front release，配線作業簡單，任何人都能迅速作業。

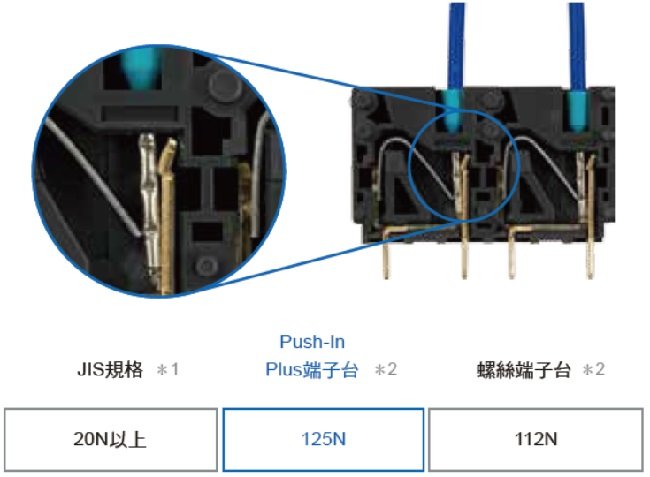

Push-In Plus端子台性能可靠、插裝方便
歐姆龍的Push-In就像插入耳機插孔般的感覺。方便插入的獨家端
子台減輕作業人員指尖的負擔。
保留輕鬆插入功能，加上獨家簧片構造，
藉此確保可信度的不易脫落端子台。
＊1. 纜線直徑AWG20、0.5mm²的情形
＊2. 本公司實際測試數據

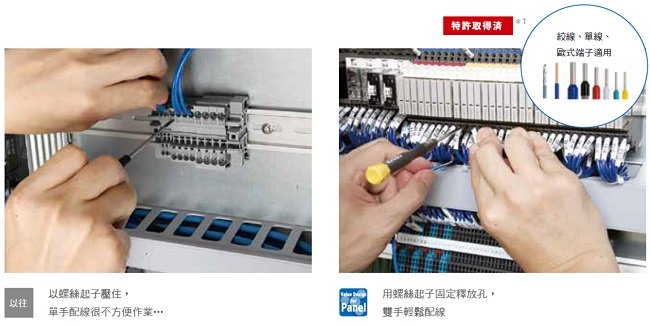

可利用螺絲起子固定，絞線也可雙手輕鬆配線
一目瞭然的端子配列提升配線作業效率
採用專用基板，PLC位址由左配列，即使更換PLC作業效率依舊相同。（適用歐姆龍、三菱電機、基恩斯、橫河電機、日立產機系統、富士電機製的PLC）
註：連接橫河電機、日立產機系統、富士電機的PLC時，必須注意。
PLC位址由左側起配列排序，而端子台頂面有印字的PLC位址標記，為代表廠商的標記，敬請注意。
• 如為橫河電機、日立產機系統的PLC ⇒採歐母龍PLC位址標記
• 如為富士電機PLC ⇒採三菱電機PLC的位址標記
註：連接橫河電機、日立產機系統、富士電機的PLC時，必須注意。
PLC位址由左側起配列排序，而端子台頂面有印字的PLC位址標記，為代表廠商的標記，敬請注意。
• 如為橫河電機、日立產機系統的PLC ⇒採歐母龍PLC位址標記
• 如為富士電機PLC ⇒採三菱電機PLC的位址標記
免工具拆裝端子台，方便在多種場所輕鬆配線
安裝在控制盤側面時，存在難以進行配線作業的問題，但可以不用工具取下，在手邊輕鬆配線。
＊1.「已取得專利」的標記，表示已在日本取得專利（2019年9月當時）。
小型省配線端子台（PLC連接用）
型號構成

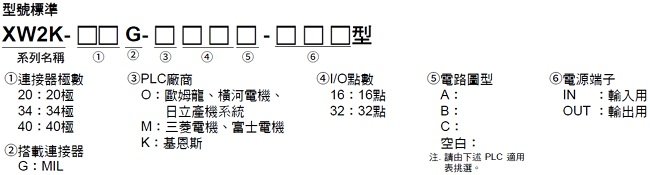

型號標準
PLC適用表
下單資訊
歐姆龍、橫河電機、日立產機系統的PLC連接用
| 外觀 | 搭載連接器 | I/O 點數 | 基板色 | 點數 | 外觀尺寸 (mm) |
|---|---|---|---|---|---|
 |
MIL 40極 | 32 | 綠 | XW2K-40G-O32A | 直式安裝時：39×75×40.8 橫式安裝時：75×39×40.8 |
| 藍 | XW2K-40G-O32B | ||||
| 黑 | XW2K-40G-O32C |
三菱電機、富士電機、基恩斯PLC連接用
| 外觀 | 搭載連接器 | I/O 點數 | PWB color |
型號 | 外觀尺寸 (mm) |
|---|---|---|---|---|---|
 |
MIL 40 極 | 32 | 黑 | XW2K-40G-M32 | 直式安裝時：39×75×40.8 橫式安裝時：75×39×40.8 |
| MIL 34 極 | XW2K-34G-K32 |
PLC連接用（一體型通用端子台）
型號構成
型號標準

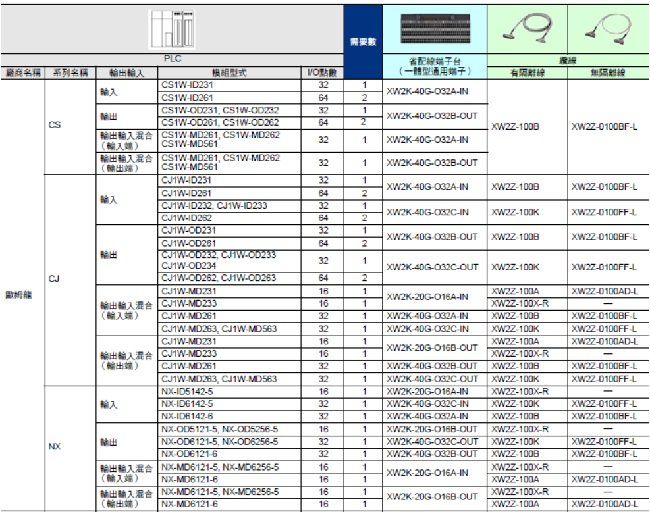

PLC適用表
下單資訊
歐姆龍PLC連接用
| 外觀 | 搭載連接器 | I/O 點數 | 基板色 | 型號 | 外觀尺寸 (mm) |
|---|---|---|---|---|---|
 |
MIL 20 極 | 16 | 綠 | XW2K-20G-O16A-IN | 直式安裝時：52.7×75×40.8 橫式安裝時：75×52.7×40.8 |
 |
藍 | XW2K-20G-O16B-OUT | 直式安裝時：39×75×40.8 橫式安裝時：75×39×40.8 |
歐姆龍、橫河電機、日立產機系統的PLC連接用
| 外觀＊1 | 搭載連接器 | I/O 點數 | 基板色 | 型號 | 外觀尺寸 (mm) |
|---|---|---|---|---|---|
 |
MIL 40 極 | 32 | 綠 | XW2K-40G-O32A-IN |
直式安裝時：52.7×124×40.8 橫式安裝時：124×52.7×40.8 |
| 黑 | XW2K-40G-O32C-IN | ||||
 |
藍 | XW2K-40G-O32B-OUT |
直式安裝時：39×124×40.8 橫式安裝時：124×39×40.8 |
||
| 黑 | XW2K-40G-O32C-OUT |
＊1. 外觀所刊載為電路型態A、B的機型。電路型態C （XW2K-40G-O32C-IN/OUT）外觀不同，基板色為黑色。
三菱電機、富士電機的PLC連接用
| 外觀 | 搭載連接器 | I/O 點數 | 基板色 | 型號 | 外觀尺寸 (mm) |
|---|---|---|---|---|---|
 |
MIL 40 極 | 32 | 黑 | XW2K-40G-M32-IN | 直式安裝時：52.7×124×40.8 橫式安裝時：124×52.7×40.8 |
 |
XW2K-40G-M32-OUT | 直式安裝時：39×124×40.8 橫式安裝時：124×39×40.8 |
基恩斯PLC連接用
| 外觀 | 搭載連接器 | I/O 點數 | 基板色 | 型號 | 外觀尺寸 (mm) |
|---|---|---|---|---|---|
 |
MIL 34 極 | 32 | 黑 | XW2K-34G-K32-IN | 直式安裝時：52.7×124×40.8 橫式安裝時：124×52.7×40.8 |
 |
XW2K-34G-K32-OUT | 直式安裝時：39×124×40.8 橫式安裝時：124×39×40.8 |
泛用
型號構成
型號標準
下單資訊
| 外觀 | 搭載連接器 | 端子台極數 | 端子台極數 | 型號 | A尺寸(mm) | A尺寸(mm) |
|---|---|---|---|---|---|---|
 |
MIL 20 極 | 20 | 黑 | XW2K-20G-T | 56 | 直式安裝時：39×A×40.8 橫式安裝時：A×39×40.8 |
| MIL 34 極 | 34 | XW2K-34G-T | 75 | |||
| MIL 40 極 | 40 | XW2K-40G-T | 75 | |||
| MIL 50 極 | 50 | XW2K-50G-T | 92.5 |
PLC連接用
額定
歐姆龍、橫河電機、日立產機系統的PLC連接用
| 額定電壓 | DC30V | |
|---|---|---|
| 額定電流 | I/O模組訊號線：0.5A I/O模組通用線：4A 供電線：7A |
|
| 適用電線＊1 | 絞線、單線 | 0.08 ～11.5 mm2 （AWG28～16） |
| 歐式端子 | 附絕緣套管：0.14～0.5mm2 （AWG26～20） 無絕緣套管：0.75～1.5mm2 （AWG18～16） |
|
＊1. 電線包覆外觀在φ2.8mm以下。
建議的歐式端子及壓接工具，請參閱第16頁。
有關性能，請參閱共通事項（第14頁）。
三菱電機、富士電機、基恩斯PLC連接用
| 額定電壓 | DC30V | |
|---|---|---|
| 額定電流 | I/O模組訊號線：0.5A I/O模組通用線：1A/2A 供電線：7A |
|
| 適用電線＊1 | 絞線、單線 | 0.08～1.5mm2 （AWG28～16） |
| 歐式端子 | 附絕緣套管：0.14～0.5mm2 （AWG26～20） 無絕緣套管：0.75～1.5mm2 （AWG18～16） |
|
＊1. 電線包覆外觀在φ2.8mm以下。
建議的歐式端子及壓接工具，請參閱第16頁。
有關性能，請參閱共通事項（第14頁）。
PLC連接用（一體型通用端子台）
額定
歐姆龍PLC連接用
| 額定電壓 | DC30V | |
|---|---|---|
| 額定電流 | I/O模組訊號線：0.5A I/O模組通用線：2A 供電線：4A |
|
| 適用電線＊1 | 絞線、單線 | 0.08～1.5mm2 （AWG28～16） |
| 歐式端子 | 附絕緣套管：0.14～0.5mm2 （AWG26～20） 無絕緣套管：0.75～1.5mm2 （AWG18～16） |
|
＊1. 電線包覆外觀在φ2.8mm以下。
建議的歐式端子及壓接工具，請參閱第16頁。
有關性能，請參閱共通事項（第14頁）。
歐姆龍、橫河電機、日立產機系統的PLC連接用
| 額定電壓 | DC30V | |
|---|---|---|
| 額定電流 | I/O模組訊號線：0.5A I/O模組通用線：4A 供電線：7A |
|
| 適用電線＊2 | 絞線、單線 | 0.08～1.5mm2 （AWG28～16） |
| 歐式端子 | 附絕緣套管：0.14～0.5mm2 （AWG26～20） 無絕緣套管：0.75～1.5mm2 （AWG18～16） |
|
＊2. 電線包覆外觀在φ2.8mm以下。
建議的歐式端子及壓接工具，請參閱第16頁。
有關性能，請參閱共通事項（第14頁）。
三菱電機、富士電機的PLC連接用
| 額定電壓 | DC30V | |
|---|---|---|
| 額定電流 | I/O模組訊號線：0.5A I/O模組通用線：2A 供電線：7A |
|
| 適用電線＊1 | 絞線、單線 | 0.08～1.5mm2 （AWG28～16） |
| 歐式端子 | 附絕緣套管：0.14～0.5mm2 （AWG26～20） 無絕緣套管：0.75～1.5mm2 （AWG18～16） |
|
＊1. 電線包覆外觀在φ2.8mm以下。
建議的歐式端子及壓接工具，請參閱第16頁。
有關性能，請參閱共通事項（第14頁）。
基恩斯PLC連接用
| 額定電壓 | DC30V | |
|---|---|---|
| 額定電流 | I/O模組訊號線：0.5A I/O模組通用線：2A 供電線：7A |
|
| 適用電線＊1 | 絞線、單線 | 0.08～1.5mm2 （AWG28～16） |
| 歐式端子 | 附絕緣套管：0.14～0.5mm2 （AWG26～20） 無絕緣套管：0.75～1.5mm2 （AWG18～16） |
|
＊1. 電線包覆外觀在φ2.8mm以下。
建議的歐式端子及壓接工具，請參閱第16頁。
有關性能，請參閱共通事項（第14頁）。
泛用
額定
| 額定電壓 | AC125V / DC30V＊1 | |
|---|---|---|
| 額定電流 | 1 A | |
| 適用電線＊2 | 絞線、單線 | 0.08～1.5mm2 （AWG28～16） |
| 歐式端子 | 附絕緣套管：0.14～0.5mm2 （AWG26～20） 無絕緣套管：0.75～1.5mm2 （AWG18～16） |
|
＊1. 產品本體上僅「DC30V」有印字。
＊2. 電線包覆外觀在φ2.8mm以下。
建議的歐式端子及壓接工具，請參閱第16頁。
有關性能，請參閱共通事項（第14頁）
（單位：mm）
PLC連接用
歐姆龍、橫河電機、日立產機系統的PLC連接用
XW2K-40G-O32A
XW2K-40G-O32B
XW2K-40G-O32C
※外觀圖為3機種共通。
三菱電機、富士電機、基恩斯PLC連接用
XW2K-40G-M32
XW2K-34G-K32
PLC連接用（一體型通用端子台）

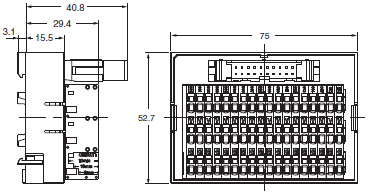

歐姆龍PLC連接用
XW2K-20G-O16A-IN
XW2K-20G-O16B-OUT

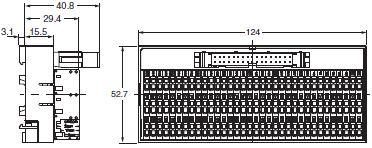

歐姆龍、橫河電機、日立產機系統的PLC連接用
XW2K-40G-O32A-IN
XW2K-40G-O32C-IN
※外觀圖為2機種共通。
XW2K-40G-O32B-OUT
XW2K-40G-O32C-OUT
※外觀圖為2機種共通。
三菱電機、富士電機的PLC連接用
XW2K-40G-M32-IN
XW2K-40G-M32-OUT
基恩斯PLC連接用
XW2K-34G-K32-IN
XW2K-34G-K32-OUT
泛用
XW2K-40G-T
