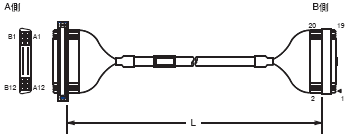

接頭：一個24-pin FCN接頭至一個20-pin MIL接頭
| 外觀 | 型號 | 纜線長L(m) |
|---|---|---|
 |
XW2Z-0050AD-L | 0.5 |
| XW2Z-0100AD-L | 1 | |
| XW2Z-0200AD-L | 2 | |
| XW2Z-0300AD-L | 3 |
XW2Z-L
產品特色
將I/O端子台(XW2[]型)連接至可程式控制器 的I/O單元。快速且完美。
將I/O端子台(XW2[]型)連接至可程式控制器的I/O單元。快速且完美。
XW2Z-[][][][]AD-L型
XW2Z-[][][][]BH-L01型

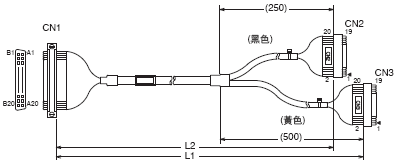

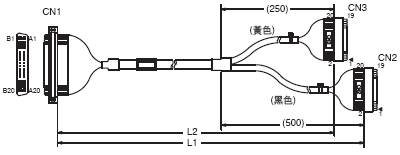

接頭：一個40-pin FCN接頭至兩個20-pin MIL接頭
| 外觀 | 型號 | 纜線長L(m) | |
|---|---|---|---|
| L1 | L2 | ||
 |
XW2Z-0100BH-L01 | 1 | 0.75 |
| XW2Z-0150BH-L01 | 1.5 | 1.25 | |
| XW2Z-0200BH-L01 | 2 | 1.75 | |
| XW2Z-0300BH-L01 | 3 | 2.75 | |
| XW2Z-0400BH-L01 | 4 | 3.75 | |
| XW2Z-0500BH-L01 | 5 | 4.75 | |
XW2Z-[][][][]BH-L02型
接頭：一個40-pin FCN接頭至兩個20-pin MIL接頭
| 外觀 | 型號 | 纜線長L(m) | |
|---|---|---|---|
| L1 | L2 | ||
 |
XW2Z-0100BH-L02 | 1 | 0.75 |
| XW2Z-0150BH-L02 | 1.5 | 1.25 | |
| XW2Z-0200BH-L02 | 2 | 1.75 | |
| XW2Z-0300BH-L02 | 3 | 2.75 | |
| XW2Z-0400BH-L02 | 4 | 3.75 | |
| XW2Z-0500BH-L02 | 5 | 4.75 | |
XW2Z-[][][][]BF-L型

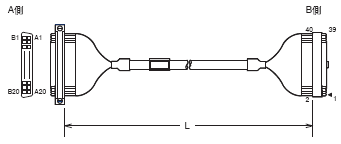

接頭：一個40-pin FCN接頭至一個40-pin MIL接頭
| 外觀 | 型號 | 纜線長L(m) |
|---|---|---|
 |
XW2Z-0050BF-L | 0.5 |
| XW2Z-0100BF-L | 1 | |
| XW2Z-0150BF-L | 1.5 | |
| XW2Z-0200BF-L | 2 | |
| XW2Z-0300BF-L | 3 | |
| XW2Z-0500BF-L | 5 | |
| XW2Z-0700BF-L | 7 | |
| XW2Z-1000BF-L | 10 |
XW2Z-[][][][]CJ-L01型

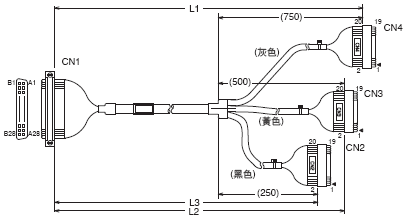

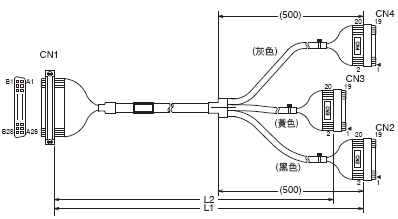

接頭：一個56-pin FCN接頭至三個20-pin MIL接頭
| 外觀 | 型號 | 纜線長L(m) | |
|---|---|---|---|
| L1 | L2 | ||
 |
XW2Z-0150CJ-L01 | 1.5 | 1.25 |
| XW2Z-0200CJ-L01 | 2 | 1.75 | |
| XW2Z-0300CJ-L01 | 3 | 2.75 | |
XW2Z-[][][][]CJ-L02型
接頭：一個56-pin FCN接頭至三個20-pin MIL接頭
| 外觀 | 型號 | 纜線長L(m) | ||
|---|---|---|---|---|
| L1 | L2 | L3 | ||
 |
XW2Z-0150CJ-L02 | 1.5 | 1.25 | 1 |
| XW2Z-0200CJ-L02 | 2 | 1.75 | 1.5 | |
| XW2Z-0300CJ-L02 | 3 | 2.75 | 2.5 | |
XW2Z-[][][][]Ck-L0[]型

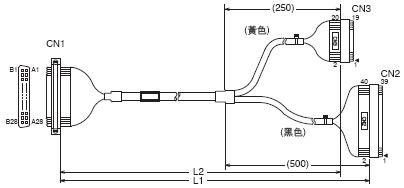

接頭：一個56-pin FCN接頭至一個40-pin MIL接頭，加上一個20-pin MIL接頭
| 外觀 | 型號 | 纜線長L(m) | |
|---|---|---|---|
| L1 | L2 | ||
 |
XW2Z-0150CK-L01 | 1.5 | 1.25 |
| XW2Z-0150CK-L02 | 1.5 | 1.25 | |
| XW2Z-0200CK-L01 | 2 | 1.75 | |
| XW2Z-0200CK-L02 | 2 | 1.75 | |
XW2Z-[][][][]CG-L型

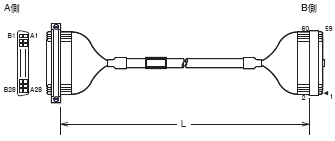

接頭：一個56-pin FCN接頭至一個60-pin MIL接頭
| 外觀 | 型號 | 纜線長L(m) |
|---|---|---|
 |
XW2Z-0100CG-L | 1 |
| XW2Z-0200CG-L | 2 | |
| XW2Z-0300CG-L | 3 |
XW2Z-[][][][]DD-L型

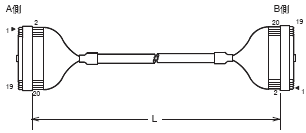

接頭：一個20-pin MIL接頭至一個20-pin MIL接頭
| 外觀 | 型號 | 纜線長L(m) |
|---|---|---|
 |
XW2Z-0050DD-L | 0.5 |
| XW2Z-0100DD-L | 1 | |
| XW2Z-0200DD-L | 2 |
XW2Z-[][][][]EE-L型

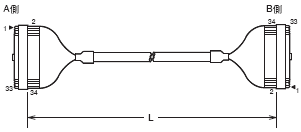

接頭：一個34-pin MIL接頭至一個34-pin MIL接頭
| 外觀 | 型號 | 纜線長L(m) |
|---|---|---|
 |
XW2Z-0050EE-L | 0.5 |
| XW2Z-0100EE-L | 1 | |
| XW2Z-0150EE-L | 1.5 | |
| XW2Z-0200EE-L | 2 | |
| XW2Z-0300EE-L | 3 | |
| XW2Z-0500EE-L | 5 | |
| XW2Z-0700EE-L | 7 | |
| XW2Z-1000EE-L | 10 |
XW2Z-[][][][]FH-L01型

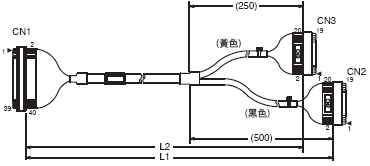

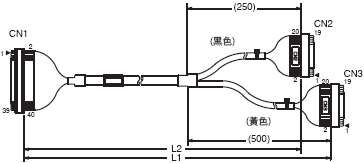

接頭：一個40-pin MIL接頭至兩個20-pin MIL接頭
| 外觀 | 型號 | 纜線長L(m) | |
|---|---|---|---|
| L1 | L2 | ||
 |
XW2Z-0075FH-L01 | 0.75 | 0.5 |
| XW2Z-0100FH-L01 | 1 | 0.75 | |
| XW2Z-0200FH-L01 | 2 | 1.75 | |
| XW2Z-0300FH-L01 | 3 | 2.75 | |
| XW2Z-0500FH-L01 | 5 | 4.75 | |
XW2Z-[][][][]FH-L02型
接頭：一個40-pin MIL接頭至兩個20-pin MIL接頭
| 外觀 | 型號 | 纜線長L (m) | |
|---|---|---|---|
| L1 | L2 | ||
 |
XW2Z-0075FH-L02 | 0.75 | 0.5 |
| XW2Z-0100FH-L02 | 1 | 0.75 | |
| XW2Z-0200FH-L02 | 2 | 1.75 | |
| XW2Z-0300FH-L02 | 3 | 2.75 | |
| XW2Z-0500FH-L02 | 5 | 4.75 | |
XW2Z-[][][][]FF-L型

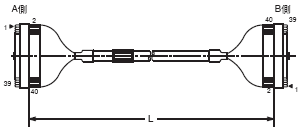

接頭：一個40-pin MIL接頭至一個40-pin MIL接頭
| 外觀 | 型號 | 纜線長L(m) |
|---|---|---|
 |
XW2Z-0030FF-L | 0.3 |
| XW2Z-0050FF-L | 0.5 | |
| XW2Z-0100FF-L | 1 | |
| XW2Z-0150FF-L | 1.5 | |
| XW2Z-0200FF-L | 2 | |
| XW2Z-0300FF-L | 3 | |
| XW2Z-0500FF-L | 5 | |
| XW2Z-0700FF-L | 7 | |
| XW2Z-1000FF-L | 10 |
額定與規格
| 額定電流 | 1 A |
|---|---|
| 額定電壓 | 125 VAC 24 VDC |
| 接點阻抗 | 最大20 mΩ (於20 mV時最大100 mA) *1 |
| 絕緣阻抗 | 100 MΩ min. (at 500 VDC) |
| 介電強度 | 500 VAC為1分鐘(漏電流：最大1 mA) *2 |
| 使用環境溫度範圍 | 0至80°C |
＊1. 接頭的接點阻抗。
＊2. 接頭的介電強度。
材質/處理
| 項目 | 零件名稱 | 材質/處理 | ||
|---|---|---|---|---|
| 接頭 | MIL: XG4M-2030 XG4M-4030 XG4M-6030 |
外殼 | 玻璃纖維強化PBT樹脂(UL94V-0)/黑色 | |
| 外蓋 | ||||
| 接點 | 接合端 | 磷青銅/鎳基底，0.15-μm鍍金 | ||
| 壓入接合端 | 磷青銅/鎳基底，2.0-μm鍍錫 | |||
| XG4T-2004/4004/6004 | 線扣 | 玻璃纖維強化PBT樹脂(UL94V-0)/黑色 | ||
| FCN-367J024-AU/FW * FCN-367J040-AU/FW FCN-367J056-AU/FW |
外殼 | 聚酯樹脂(UL94V-0)/黑色 | ||
| 接點 | 接合端 | 銅合金/鍍金 | ||
| 壓入接合端 | 銅合金/鍍錫 | |||
| 連接螺絲 | 鋼/鍍鎳 | |||
| 纜線 | UL2464介面纜線 | AWG28或同等/AWG28無屏蔽 | ||
（單位：mm）
請參閱種類介紹。
