| 產品名稱 | 適用模組 | 適用專用端子台 | 規格 | 型號 |
|---|---|---|---|---|
| 運動控制模組 專用端子台 |
CS1W-MC221 (-V1) CV500-MC221 C200H-MC221 |
― | 2軸用 | XW2B-20J6-6 |
| CS1W-MC421 (-V1) CV500-MC421 |
― | 4軸用 | XW2B-40J6-7 | |
| 運動控制模組 專用端子台連接纜線 |
CS1W-MC221 (-V1) CV500-MC221 CS1W-MC421 (-V1) CV500-MC421 C200H-MC221 |
XW2B-20J6-6 XW2B-40J6-7 |
2軸、4軸共用 纜線長度：1,000mm |
XW2Z-100J-F1 |
| 2軸、4軸共用 纜線長度：2,000mm |
XW2Z-200J-F1 |
XW2B (運動控制模組)
產品特色
大幅縮減SYSMAC CS/CVM1/CV系列、 運動控制（MC）模組的配線工時
以專用纜線進行MC的輸出輸入接頭與端子台之間的 所有配線。
利用端子標籤，讓配線情形一目了然。
端子台使用不佔位置的M3螺絲型。
支援鋁軌簡單安裝或螺絲安裝。
| 種類 | XW2B-[][]J6-[] |
|---|---|
| 額定電流 | 1A |
| 額定電壓 | DC 24V |
| 絕緣阻抗 | 5MΩ min. (at 500 VDC) |
| 耐電壓 | AC 500V 1min (漏電流1mA以下) |
| 使用環境溫度 | 0～+55℃ |
XW2Z型MC模組專用端子台連接纜線（2軸、4軸共用）
| 額定電流 | 0.5A |
|---|---|
| 額定電壓 | DC 24V |
| 接觸電阻 | 20mΩ以下(20mV以下、100mA以下時)＊1 35mΩ以下(20mA以下、1.5mA以下時)＊2 |
| 絕緣阻抗 | 5MΩ min. (at 500 VDC) |
| 耐電壓 | AC 500V 1min (漏電流1mA以下)＊3 |
| 使用環境溫度 | 0～+55℃ |
＊2.MC模組側接頭的接觸阻抗值。
＊3. 端子台側的接頭與MC模組側接頭的耐電壓。
（單位：mm）

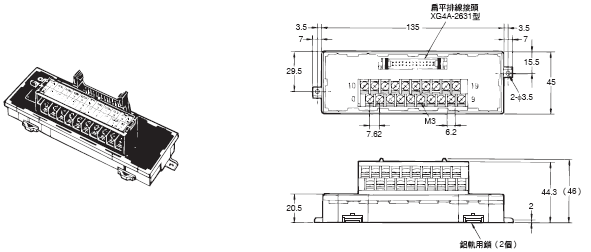

MC模組2軸型用（附M3.0螺絲端子台）
XW2B-20J6-6型

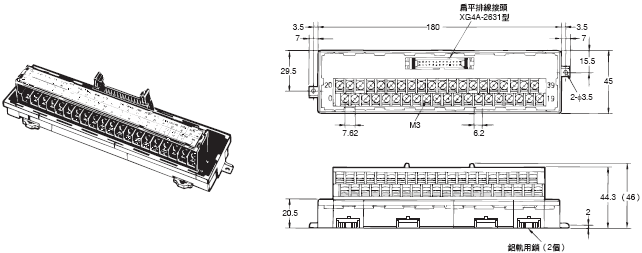

MC模組4軸型用（附M3.0螺絲端子台）
XW2B-40J6-7型
