XW2R（泛用連接型）

XW2R（泛用連接型）

產品特色
豐富的連接器與點數選擇
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 CAD

備有十字螺絲型、一字螺絲型、端子插入型、e-CON型各種接線方式。

將作業方便性也列入考慮的端子排列，使接線作業更為流暢

端子插入型的操作變得更加容易（與本公司XW2F型比較）

可安裝在鋁軌上。

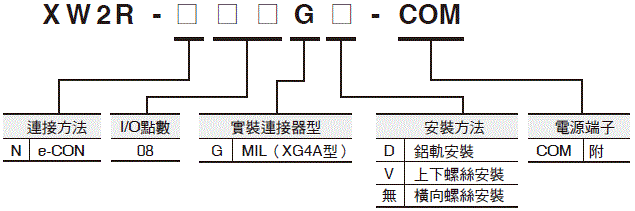

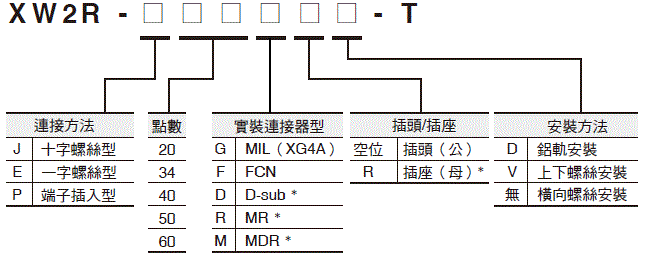

型號一覽

附電源端子

3154_lu_1

無電源端子

3154_lu_2

＊有關機種請向經銷商洽詢。

附電源端子

e-CON型

外觀 I/O點數 I/O區分 型號 * 實裝連接器型號 纜線端連接器型號
3154_lu_3
 8點 輸入用 XW2R-N08GD-COM MIL端：XG4A-1431
e-CON端：XN2D-4471		 MIL端：XG4M-1430-T
e-CON端：XN2A-1470
＊僅刊載鋁軌安裝型。螺絲安裝型的型號資訊請參閱XW2R型系列型錄（型錄編號：CDLJ-033）。

輸入機器連接用連接器XN2型 e-CON型連接器

感測器用

外觀 極數 型號
3154_lu_4
 4 XN2A-1470

中繼用

外觀 極數 型號
3154_lu_5
 4 XN2B-1470

無電源端子

十字螺絲型

外観*1 實裝連接器型 極數 型號*2 A尺寸(mm)
3154_lu_6
 MIL連接器 XG4A-2031 20 XW2R-J20GD-T 81.7
XG4A-3431 34 XW2R-J34GD-T 130.7
XG4A-4031 40 XW2R-J40GD-T 151.7
XG4A-5031 50 XW2R-J50GD-T 186.7
XG4A-6031 60 XW2R-J60GD-T 221.7
FCN連接器 FCN-364P040-AU 40 XW2R-J40FD-T 151.7

＊1. 外觀實裝的連接器係MIL連接器。
＊2. 僅刊載鋁軌安裝型。螺絲安裝型的型號資訊請參閱XW2R型系列型錄（型錄編號：CDLJ-033）。

一字螺絲型

外觀 實裝連接器型 極數 型號 A尺寸(mm)
3154_lu_7
 MIL連接器 XG4A-2031 20 XW2R-E20GD-T 64.4
XG4A-3431 34 XW2R-E34GD-T 98.5
XG4A-4031 40 XW2R-E40GD-T 113.5
XG4A-5031 50 XW2R-E50GD-T 138.5
XG4A-6031 60 XW2R-E60GD-T 163.5
FCN連接器 FCN-364P040-AU 40 XW2R-E40FD-T 113.5

＊外觀實裝的連接器係MIL連接器。

端子插入型

外觀*1 實裝連接器型 極數 型號*2 A尺寸(mm)
3154_lu_8
 MIL連接器 XG4A-2031 20 XW2R-P20GD-T 64.4
XG4A-3431 34 XW2R-P34GD-T 98.5
XG4A-4031 40 XW2R-P40GD-T 113.5
XG4A-5031 50 XW2R-P50GD-T 138.5
XG4A-6031 60 XW2R-P60GD-T 163.5
FCN連接器 FCN-364P040-AU 40 XW2R-P40FD-T 113.5

＊1. 外觀實裝的連接器係MIL連接器。
＊2. 僅刊載鋁軌安裝型。螺絲安裝型的型號資訊請參閱XW2R型系列型錄（型錄編號：CDLJ-033）。

附電源端子

e-CON型

額定電流 電源端子台：2A 連接器/e-CON：1A(但是e-CON依使用的電線決定)
額定電壓 DC24V
絕緣阻抗 100MΩ min. (at 500 VDC)
耐電壓 AC500V 1min (洩漏電流1mA以下)
使用環境溫度 0～+55℃
適用電線
(電源用端子台)		 適用電線範圍 ＊ AWG24-14(探棒端子)、AWG28-14(絞線)
AWG28-16 (單線)
(但是，絕緣體外徑應低於φ4mm)
剝線長度 AWG28～16：8～10mm、AWG14：9～10mm

＊電源用端子台的適合範圍。I/O連接器（e-CON）的適合電線範圍請參照第3頁。

輸入機器連接用連接器XN2型 e-CON型連接器

額定電流 3A/極(使用AWG20電線時)、2A/極(使用AWG22電線時)
1A/極(使用AWG24電線時)、0.5A/極(使用AWG26、28電線時)
額定電壓 DC32V
接觸阻抗 30mΩ以下(DC20mV以下、100mA以下時)
絕緣阻抗 103MΩ min. (at 500 VDC)
耐電壓 AC1,000V 60秒(洩漏電流1mA以下)
插拔次數 50次
使用溫度範圍 -30～+75℃ ＊
適用電線 絞線0.08mm2 (AWG28)～0.5mm2 (AWG20)
但是，電線被覆外徑應小於φ1.5

＊使用溫度範圍，受到纜線最高使用溫度限制

無電源端子

十字螺絲型

額定電流 1A
額定電壓 AC125V DC24V
絕緣阻抗 100MΩ min. (at 500 VDC)
耐電壓 AC500V 1min (洩漏電流1mA以下)
使用環境溫度 0～+55℃
相容電線 適用電線範圍 AWG22-16 (圓形端子、Y端子)
AWG26-16 (絞線、單線)
剝線長度 9mm
鎖緊扭力 0.5N·m

一字螺絲型

額定電流 1A
額定電壓 AC125V DC24V
絕緣阻抗 100MΩ min. (at 500 VDC)
耐電壓 AC500V 1min (洩漏電流1mA以下)
使用環境溫度 0～+55℃
相容電線 適用電線範圍 AWG22-16 (探棒端子)
AWG26-16 (絞線、單線)
剝線長度 7mm
鎖緊扭力 0.5～0.6N·m

端子插入型

額定電流 1A
額定電壓 AC125V DC24V
絕緣阻抗 100MΩ min. (at 500 VDC)
耐電壓 AC500V 1min (洩漏電流1mA以下)
使用環境溫度 0～+55℃
相容電線 適用電線範圍 AWG24-14 (探棒端子)、AWG28-14 (絞線、單線)
(但是，絕緣體的外徑應小於φ4mm)
剝線長度 AWG28～16：8～10mm、AWG14：9～10mm

（單位：mm）

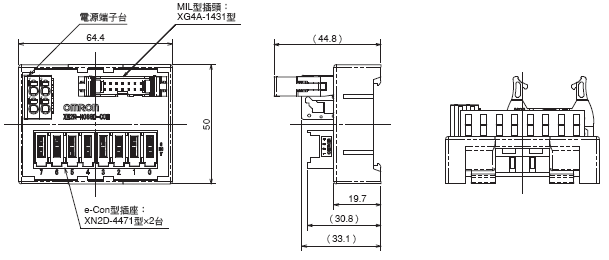

附電源端子

e-CON型

3154_dm_1

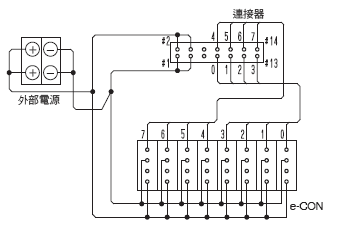

接線圖

3154_dm_2

無電源端子

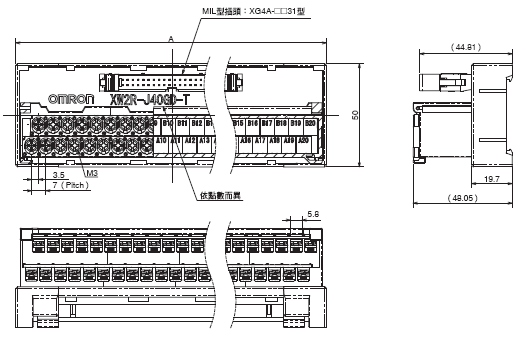

十字螺絲型

3154_dm_3

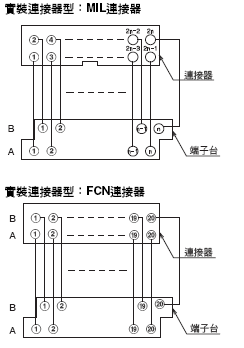

接線圖

3154_dm_4

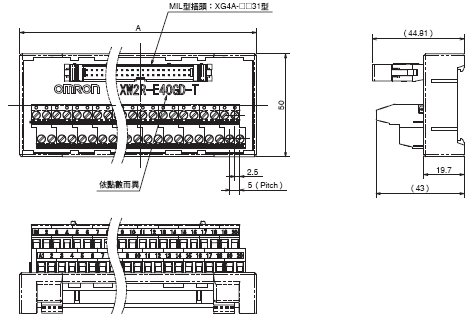

一字螺絲型

3154_dm_5

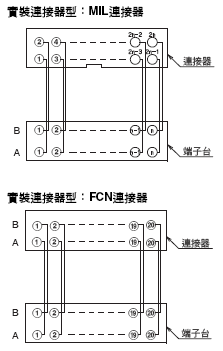

接線圖

3154_dm_6

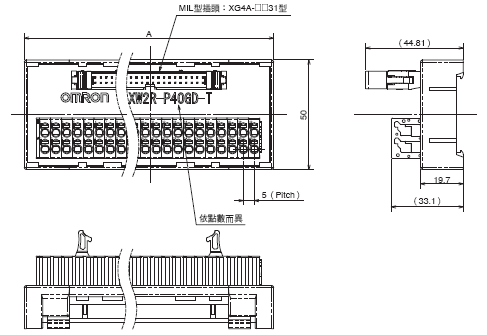

端子插入型

3154_dm_7

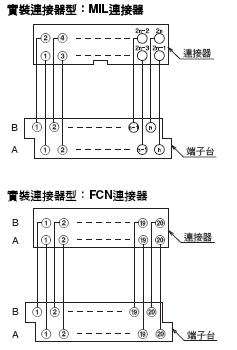

接線圖

3154_dm_8

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱 型錄編號
[容量]		 更新日期
XW2R ( 泛用連接型 ) 規格說明書 -
[2596KB] 		2017年5月17日
20170517
 XW2R ( 泛用連接型 ) 規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name Catalog Number
[size]		 Last Update
XW2R (General-purpose devices) Data Sheet -
[3339KB] 		May 08, 2017
20170508
 XW2R (General-purpose devices) Data Sheet
XW2R Series Catalog G077-E1-06
[19612KB] 		Sep 21, 2022
20220921
 XW2R Series Catalog
Table of PLC I/O Unit Connection Correspondance G154-E1-01
[1466KB] 		Oct 11, 2022
20221011
 Table of PLC I/O Unit Connection Correspondance
