XW2R （PLC連接型）

XW2R （PLC連接型）

產品特色
專為PLC連接之接頭端子台轉換組件
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 CAD

專為PLC連接配線方式，減少確認訊號配置的程序

在端子台標示紙上記有PLC位址

備有十字螺絲型、一字螺絲型、端子插入型、 e-CON型各種接線方式。

備有附端子型和無端子型。

可安裝在鋁軌上。

OMRON製PLC連接型

附電源端子

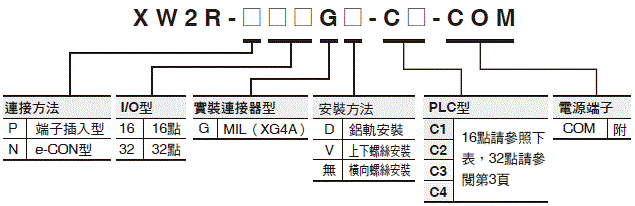

型號一覽

XW2R （PLC連接型） 種類 3

OMRON製PLC型選擇表

16點型

輸入輸出I/O點數I/O模組PLC連接型連接電纜＊
輸入32CJ1W-ID231XW2R-N16GD-C1-COM：2台
XW2R-N16GD-C1-COM：2台		XW2Z-[][][]D：1條
CS1W-ID231
64CJ1W-ID261XW2R-P16GD-C1-COM：4台
XW2R-N16GD-C1-COM：4台		XW2Z-[][][]D：2條
CS1W-ID261
輸入輸出16NX-MD6121-6(輸入端)XW2R-P16GD-C1-COM：1台
XW2R-N16GD-C1-COM：1台		XW2Z-[][][]A：1條
CJ1W-MD231(輸入端)XW2R-P16GD-C1-COM：1台
XW2R-N16GD-C1-COM：1台		XW2Z-[][][]A：1條
32CJ1W-MD261(輸入端)XW2R-P16GD-C1-COM：2台
XW2R-N16GD-C1-COM：2台		XW2Z-[][][]D：1條
CS1W-MD261(輸入端)
CS1W-MD262(輸入端)
CS1W-MD561(輸入端)
輸入32CJ1W-ID232XW2R-P16GD-C1-COM：2台
XW2R-N16GD-C1-COM：2台		XW2Z-[][][]N：1條
CJ1W-ID233
輸入輸出CJ1W-MD263(輸入端)
CJ1W-MD563(輸入端)
輸入64CJ1W-ID262XW2R-P16GD-C1-COM：4台
XW2R-N16GD-C1-COM：4台		XW2Z-[][][]N：2條
輸出16NX-OD5121-5XW2R-P16GD-C3-COM：1台XW2Z-[][][]X：1條
NX-OD5256-5
32CJ1W-OD231XW2R-P16GD-C3-COM：2台XW2Z-[][][]L：1條
CS1W-OD231
CS1W-OD232
CJ1W-OD232XW2R-P16GD-C3-COM：2台XW2Z-[][][]N：2條
CJ1W-OD233
CJ1W-OD234
64CJ1W-OD261XW2R-P16GD-C3-COM：4台XW2Z-[][][]L：2條
CS1W-OD261
CJ1W-OD262XW2R-P16GD-C3-COM：4台XW2Z-[][][]N：2條
CJ1W-OD263
輸入輸出16NX-MD6121-6(輸出端)XW2R-P16GD-C3-COM：1台XW2Z-[][][]A：1條
CJ1W-MD231(輸出端)XW2R-P16GD-C3-COM：1台XW2Z-[][][]A：1條
32CJ1W-MD261(輸出端)XW2R-P16GD-C3-COM：2台XW2Z-[][][]L：1條
CS1W-MD261(輸出端)
CS1W-MD262(輸出端)
CS1W-MD561(輸出端)

＊[][][]在此記載纜線長。詳細內容請參閱第4頁。
註. 並非對應所有的PLC連接。
本端子台為支援NPN型的商品。若要用於PNP型，請將外部電源及輸入輸出裝置的電源＋／－極反向連接。

32點型

輸入輸出I/O點數I/O模組PLC連接型連接電纜＊
輸入32NX-ID6142-5XW2R-P32GD-C2-COM：1台
XW2R-N32GD-C2-COM：1台

XW2Z-[][][]PM：1條

XW2Z-[][][][]FF-L：1條

NX-ID6142-6XW2R-P32GD-C1-COM：1台
XW2R-N32GD-C1-COM：1台

XW2Z-[][][]PF：1條

XW2Z-[][][][]BF-L：1條

CJ1W-ID231XW2R-P32GD-C1-COM：1台
XW2R-N32GD-C1-COM：1台

XW2Z-[][][]PF：1條

XW2Z-[][][][]BF-L：1條

CS1W-ID231
64CJ1W-ID261XW2R-P32GD-C1-COM：2台
XW2R-N32GD-C1-COM：2台

XW2Z-[][][]PF：2條

XW2Z-[][][][]BF-L：2條

CS1W-ID261
輸入輸出32CJ1W-MD261(輸入端)XW2R-P32GD-C1-COM：1台
XW2R-N32GD-C1-COM：1台

XW2Z-[][][]PF：1條

XW2Z-[][][][]BF-L：1條

CS1W-MD261(輸入端)
CS1W-MD262(輸入端)
CS1W-MD561(輸入端)
輸入32CJ1W-ID232XW2R-P32GD-C2-COM：1台
XW2R-N32GD-C2-COM：1台

XW2Z-[][][]PM：1條

XW2Z-[][][][]FF-L：1條

CJ1W-ID233
64CJ1W-ID262XW2R-P32GD-C2-COM：2台
XW2R-N32GD-C2-COM：2台

XW2Z-[][][]PM：2條

XW2Z-[][][][]FF-L：2條

輸入輸出32CJ1W-MD263(輸入端)XW2R-P32GD-C2-COM：1台
XW2R-N32GD-C2-COM：1台

XW2Z-[][][]PM：1條

XW2Z-[][][][]FF-L：1條

CJ1W-MD563(輸入端)
輸出32NX-OD6121-5XW2R-P32GD-C4-COM：1台

XW2Z-[][][]PM：1本條

XW2Z-[][][][]FF-L：1條

NX-OD6256-5
NX-OD6121-6XW2R-P32GD-C3-COM：1台

XW2Z-[][][]PF：1本條

XW2Z-[][][][]BF-L：1條

CJ1W-OD231XW2R-P32GD-C3-COM：1台

XW2Z-[][][]PF：1條

XW2Z-[][][][]BF-L：1條

CS1W-OD231
CS1W-OD232
64CJ1W-OD261XW2R-P32GD-C3-COM：2台

XW2Z-[][][]PF：2條

XW2Z-[][][][]BF-L：2條

CS1W-OD261
CS1W-OD262
輸入輸出32CJ1W-MD261(輸出端)XW2R-P32GD-C3-COM：1台

XW2Z-[][][]PF：1條

XW2Z-[][][][]BF-L：1條

CS1W-MD261(輸出端)
CS1W-MD262(輸出端)
CS1W-MD561(輸出端)
輸出32CJ1W-OD232XW2R-P32GD-C4-COM：1台

XW2Z-[][][]PM：1條

W2Z-[][][][]FF-L：1條

CJ1W-OD233
CJ1W-OD234
64CJ1W-OD262XW2R-P32GD-C4-COM：2台

XW2Z-[][][]PM：2條

XW2Z-[][][][]FF-L：2條

CJ1W-OD263
輸入輸出32CJ1W-MD263(輸出端)XW2R-P32GD-C4-COM：1台

XW2Z-[][][]PM：1條

XW2Z-[][][][]FF-L：1條

CJ1W-MD563(輸出端)

＊[][][]在此記載纜線長。詳細內容請參閱第4頁。
註. 並非對應所有的PLC連接。
本端子台為支援NPN型的商品。若要用於PNP型，請將外部電源及輸入輸出裝置的電源＋／－極反向連接。

PLC連接專用電纜

XW2Z-[][][]PF型、XW2Z-[][][][]BF-L型
連接器：富士通Component （株）製連接器40極-MIL連接器40極

外觀纜線長L(m)有隔離無隔離
型號型號
3153_lu_2
0.5XW2Z-050PFXW2Z-0050BF-L
1XW2Z-100PFXW2Z-0100BF-L
1.5XW2Z-150PFXW2Z-0150BF-L
2XW2Z-200PFXW2Z-0200BF-L
3XW2Z-300PFXW2Z-0300BF-L
5XW2Z-500PFXW2Z-0500BF-L
7──XW2Z-0700BF-L
10──XW2Z-1000BF-L

纜線長L （m）

XW2R （PLC連接型） 種類 11

XW2Z-[][][]PM型、XW2Z-[][][][]FF-L型
連接器：MIL連接器40極-MIL連接器40極

外觀纜線長L(m)有隔離無隔離
型號型號
3153_lu_4
0.5XW2Z-050PMXW2Z-0050FF-L
1XW2Z-100PMXW2Z-0100FF-L
1.5XW2Z-150PMXW2Z-0150FF-L
2XW2Z-200PMXW2Z-0200FF-L
3XW2Z-300PMXW2Z-0300FF-L
5XW2Z-500PMXW2Z-0500FF-L
7──XW2Z-0700FF-L
10──XW2Z-1000FF-L

纜線長L （m）

XW2R （PLC連接型） 種類 13

端子插入型

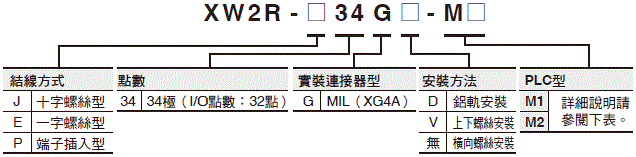

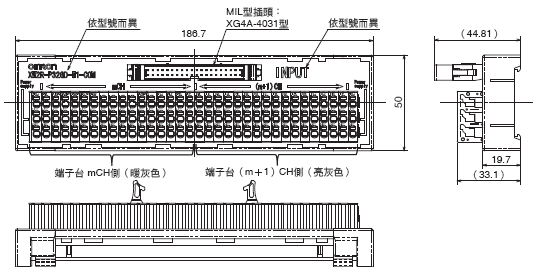

外觀*1I/O點數輸入/輸出型號*2A尺寸(mm)
3153_lu_6
16輸入XW2R-P16GD-C1-COM98.5
輸出XW2R-P16GD-C3-COM
32輸入XW2R-P32GD-C1-COM186.7
XW2R-P32GD-C2-COM
輸出XW2R-P32GD-C3-COM
XW2R-P32GD-C4-COM

＊1. 外觀顏色為輸入用（XW2R-P[][]GD-C1/C2-COM型）為黑色，輸出用（XW2R-P[][]GD-C3/C4-COM型）為綠色。
＊2. 僅刊載鋁軌安裝型。螺絲安裝型的型號資訊請洽本公司。

e-CON型

外觀I/O點數輸入/輸出型號A尺寸(mm)
3153_lu_7
16輸入XW2R-N16GD-C1-COM98.5
32XW2R-N32GD-C1-COM186.7
XW2R-N32GD-C2-COM

無電源端子

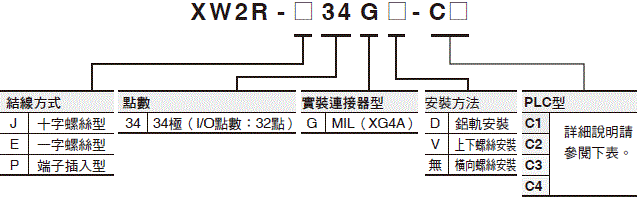

型號一覽

3153_lu_8

OMRON製PLC型選擇表

輸入輸出I/O點數I/O模組PLC連接型＊ 1連接電纜＊ 2
輸入32NX-ID6142-6XW2R-[]34GD-C1：1台XW2Z-[][][]PF：1條或/ XW2Z-[][][][]BF-L：1條
CJ1W-ID231XW2R-[]34GD-C1：1台XW2Z-[][][]PF：1條或/ XW2Z-[][][][]BF-L：1條
CS1W-ID231
64CJ1W-ID261XW2R-[]34GD-C1：2台XW2Z-[][][]PF：2條或/ XW2Z-[][][][]BF-L：2條
CS1W-ID261
輸入輸出32CJ1W-MD261(輸入端)XW2R-[]34GD-C1：1台XW2Z-[][][]PF：1條或/ XW2Z-[][][][]BF-L：1條
CS1W-MD261(輸入端)
CS1W-MD262(輸入端)
CS1W-MD561(輸入端)
輸入32NX-ID6142-5XW2R-[]34GD-C2：1台形XW2Z-[][][]PM：1條或/形XW2Z-[][][][]FF-L：1
CJ1W-ID232XW2R-[]34GD-C2：1台XW2Z-[][][]PM：1條或/ XW2Z-[][][][]FF-L：1條
CJ1W-ID233
64CJ1W-ID262XW2R-[]34GD-C2：2台XW2Z-[][][]PM：2條或/ XW2Z-[][][][]FF-L：2條
輸入輸出32CJ1W-MD263(輸入端)XW2R-[]34GD-C2：1台XW2Z-[][][]PM：1條或/ XW2Z-[][][][]FF-L：1條
CJ1W-MD563(輸入端)
輸出32NX-OD6121-6XW2R-[]34GD-C3：1台XW2Z-[][][]PF：1條或/ XW2Z-[][][][]BF-L：1條
CJ1W-OD231XW2R-[]34GD-C3：1台XW2Z-[][][]PF：1條或/ XW2Z-[][][][]BF-L：1條
CS1W-OD231
CS1W-OD232
64CJ1W-OD261XW2R-[]34GD-C3：2台XW2Z-[][][]PF：2條或/ XW2Z-[][][][]BF-L：2條
CS1W-OD261
CS1W-OD262
輸入輸出32CJ1W-MD261(輸出端)XW2R-[]34GD-C3：1台XW2Z-[][][]PF：1條或/ XW2Z-[][][][]BF-L：1條
CS1W-MD261(輸出端)
CS1W-MD262(輸出端)
CS1W-MD561(輸出端)
輸出32NX-OD6121-5XW2R-[]34GD-C4：1台XW2Z-[][][]PM：1條或/ XW2Z-[][][][]FF-L：1條
NX-OD6256-5
CJ1W-OD232XW2R-[]34GD-C4：1台XW2Z-[][][]PM：1條或/ XW2Z-[][][][]FF-L：1條
CJ1W-OD233
CJ1W-OD234
64CJ1W-OD262XW2R-[]34GD-C4：2台XW2Z-[][][]PM：2條或/ XW2Z-[][][][]FF-L：2條
CJ1W-OD263
輸入輸出32CJ1W-MD263(輸出端)XW2R-[]34GD-C4：1台XW2Z-[][][]PM：1條或/ XW2Z-[][][][]FF-L：1條
CJ1W-MD563(輸出端)

＊1.[]在此記載接線方法J、E、P。
＊2[][][][]在此記載纜線長。詳細內容請參閱第4頁。
註1. 並非對應所有PLC的連接。
註2. 為1共通/32點。
註3. 本公司亦備有各種方便的工具。詳細內容請參閱本公司網站。

十字螺絲型

外観I/O點數(極數)型號*
3153_lu_9
32(34)XW2R-J34GD-C1
XW2R-J34GD-C2
XW2R-J34GD-C3
XW2R-J34GD-C4

＊僅刊載鋁軌安裝型。螺絲安裝型的型號資訊請洽本公司。

一字螺絲型

外觀I/O點數(極數)型號*
3153_lu_10
32(34)XW2R-E34GD-C1
XW2R-E34GD-C2
XW2R-E34GD-C3
XW2R-E34GD-C4
＊僅刊載鋁軌安裝型。螺絲安裝型的型號資訊請洽本公司。

端子插入型

外觀I/O點數(極數)型號 *
3153_lu_11
32(34)XW2R-P34GD-C1
XW2R-P34GD-C2
XW2R-P34GD-C3
XW2R-P34GD-C4
＊僅刊載鋁軌安裝型。螺絲安裝型的型號資訊請洽本公司。

三菱電機（株）製PLC連接型

附電源端子

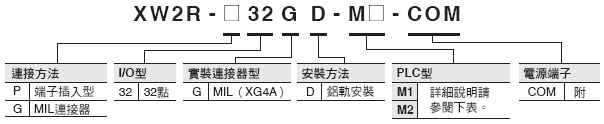

型號一覽

XW2R （PLC連接型） 種類 26

三菱電機（株）製PLC連接器選擇表

PLC型I/O點數三菱電機(株)製PLC型號PLC連接型連接電纜＊
M132LX41C4XW2R-P32GD-M1-COM: 1台XW2Z-[][][]B：1條或/
XW2Z-[][][][]BF-L：1條
QX41/QX41-S1/QX41-S2
QX71
RX41C4
QH42P （輸入）
QX41Y41P （輸入）
RH42C4NT2P （輸入）
64LX42C4XW2R-P32GD-M1-COM: 2台XW2Z-[][][]B：2條或/
XW2Z-[][][][]BF-L：2條
QX42/QX42-S1
QX82/QX82-S1
RX42C4
M232LY41NT1PXW2R-P32GD-M2-COM: 1台XW2Z-[][][]BB：1條或/
XW2Z-[][][][]BF-L：1條
QY41P
QY71
RY41NT2P
RY41PT1P
QH42P （輸出）
QX41Y41P （輸出）
RH42C4NT2P （輸出）
64LY42NT1PXW2R-P32GD-M2-COM: 2台XW2Z-[][][]B：2條或/
XW2Z-[][][][]BF-L：2條
QY42P
QY82P
RY42NT2P
RY42PT1P

＊[][][][]在此記載纜線長。
本端子台為支援NPN型的商品。若要用於PNP型，請將外部電源及輸入輸出裝置的電源＋／－極反向連接。

XW2Z-[][][]B型、XW2Z-[][][][]BF-L型
連接器：富士通Component （株）製連接器40極-MIL連接器40極

外觀纜線長L(m)有隔離無隔離
型號型號
3153_lu_13
0.5XW2Z-050BXW2Z-0050BF-L
1XW2Z-100BXW2Z-0100BF-L
1.5XW2Z-150BXW2Z-0150BF-L
2XW2Z-200BXW2Z-0200BF-L
3XW2Z-300BXW2Z-0300BF-L
5XW2Z-500BXW2Z-0500BF-L
7XW2Z-700BXW2Z-0700BF-L
10XW2Z-010BXW2Z-1000BF-L
15XW2Z-15MB──
20XW2Z-20MB──

纜線長L （m）

XW2R （PLC連接型） 種類 30

三菱電機（株）製PLC連接型

I/O點數三菱電機(株)製PLC型號PLC連接型連接電纜＊
32QX41、QX41-S1、QX41-S2、QX71XW2R-G32GD-M1-COM：1台連接(A)
XW2Z-[][][]B：1條或/
XW2Z-[][][][]BF-L：1條
連接(B)
XW2Z-[][][]AA：4條
QH42P(輸入)、QX41Y41P(輸入)
LX41C4
64QX42、QX42-S1、QX82、QX82-S1XW2R-G32GD-M1-COM：2台連接(A)
XW2Z-[][][]B：2條或/
XW2Z-[][][][]BF-L：2條
連接(B)
XW2Z-[][][]AA：8條
LX42C4

＊[][][][]在此記載纜線長。

註. 有關XW2Z-[][][]B型、XW2Z-[][][][]BF-L型，請參閱第13頁。

本端子台為支援NPN型的商品。若要用於PNP型，請將外部電源及輸入輸出裝置的電源＋／－極反向連接。

XW2Z-[][][]AA
MIL連接器14極-MIL連接器14極

外觀纜線長L(m)有隔離
型號
3153_lu_15
0.5XW2Z-050AA
1XW2Z-100AA
2XW2Z-200AA
5XW2Z-500AA
10XW2Z-010AA

纜線長L （m）

XW2R （PLC連接型） 種類 35

外觀型號極數
3153_lu_17
XW2R-G32GD-M1-COM40極×1點
14極×4點

外觀I/O
點數		PLC端
連接器極數		I/O區分型號實裝連接器型號纜線端連接器型號
3153_lu_18
8點14極輸入用XW2R-N08GD-COMXG4A-1431(PLC端)
XN2D-4471(輸入端)		XG4M-1430-T(PLC端)
XN2A-1470(輸入端)

端子插入型

外觀I/O點數輸入/輸出型號
3153_lu_19
32點輸入XW2R-P32GD-M1-COM
輸出XW2R-P32GD-M2-COM

無電源端子

型號一覽

XW2R （PLC連接型） 種類 40

三菱電機（株）製PLC連接器選擇表

PLC型I/O點數三菱電機(株)製PLC型號PLC連接型連接電纜＊
M132LX41C4XW2R-[]34GD-M1: 1台XW2Z-[][][]B: 1條或/
XW2Z-[][][]BF-L: 1條
QX41/QX41-S1/QX41-S2
QX71
RX41C4
QH42P （輸入）
QX41Y41P （輸入）
RH42C4NT2P （輸入）
64LX42C4XW2R-[]34GD-M1: 2台XW2Z-[][][]B: 2條或/
XW2Z-[][][][]BF-L: 2條
QX42/QX42-S1
QX82/QX82-S1
RX42C4
M232LY41NT1PXW2R-[]34GD-M2: 1台XW2Z-[][][]B: 1條或/
XW2Z-[][][][]BF-L: 1條
QY41P
QY71
RY41NT2P
RY41PT1P
QH42P （輸出）
QX41Y41P （輸出）
RH42C4NT2P （輸出）
64LY42NT1PXW2R-[]34GD-M2: 2台XW2Z-[][][]B: 2條或/
XW2Z-[][][][]BF-L: 2條
QY42P
QY82P
RY42NT2P
RY42PT1P

＊1.[]在此記載接線方法J、E、P。
＊2.[][][][]在此記載纜線長。

XW2Z-[][][]B型、XW2Z-[][][][]BF-L型
連接器：富士通Component （株）製連接器40極-MIL連接器40極

外觀纜線長L(m)有隔離無隔離
型號型號
3153_lu_21
0.5XW2Z-050BXW2Z-0050BF-L
1XW2Z-100BXW2Z-0100BF-L
1.5XW2Z-150BXW2Z-0150BF-L
2XW2Z-200BXW2Z-0200BF-L
3XW2Z-300BXW2Z-0300BF-L
5XW2Z-500BXW2Z-0500BF-L
7XW2Z-700BXW2Z-0700BF-L
10XW2Z-010BXW2Z-1000BF-L
15XW2Z-15MB──
20XW2Z-20MB──

纜線長L（m）

XW2R （PLC連接型） 種類 44

十字螺絲型

外觀I/O點數(極數)型號*
3153_lu_23
32(34)XW2R-J34GD-M1
XW2R-J34GD-M2
＊僅刊載鋁軌安裝型。螺絲安裝型的型號資訊請洽本公司。

一字螺絲型

外觀I/O點數(極數)型號*
3153_lu_24
32(34)XW2R-E34GD-M1
XW2R-E34GD-M2

＊僅刊載鋁軌安裝型。螺絲安裝型的型號資訊請洽本公司。

端子插入型

外觀I/O點數(極數)型號*
3153_lu_25
32(34)XW2R-P34GD-M1
XW2R-P34GD-M2

＊僅刊載鋁軌安裝型。螺絲安裝型的型號資訊請洽本公司。

（株） Keyence製PLC連接型

附電源端子

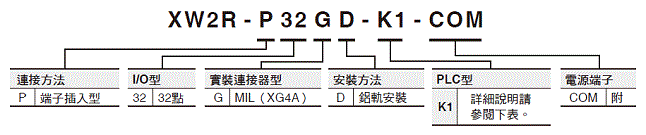

型號一覽

XW2R （PLC連接型） 種類 50

（株） Keyence製PLC型號選擇表

輸入輸出I/O點數模組(株) Keyence製PLC型號PLC連接型連接電纜＊
輸入32輸入輸出
單元		KV-C32XA、KV-C32XCXW2R-P32GD-K1-COM:1台XW2Z-[][][]EE：1條或/
XW2Z-[][][][]EE-L：1條
64KV-C64XA、KV-C64XB、
KV-C64XC		XW2R-P32GD-K1-COM:2台XW2Z-[][][]EE：：2條或/
XW2Z-[][][][]EE-L：2條

＊[][][][]在此記載纜線長。

XW2Z-[][][]EE型、XW2Z-[][][][]EE-L型
連接器：MIL連接器34極-MIL連接器34極

外観纜線長L(m)有隔離無隔離
型號型號
3153_lu_27
0.5XW2Z-050EEXW2Z-0050EE-Ｌ
1XW2Z-100EEXW2Z-0100EE-Ｌ
1.5XW2Z-150EEXW2Z-0150EE-Ｌ
2XW2Z-200EEXW2Z-0200EE-Ｌ
3XW2Z-300EEXW2Z-0300EE-Ｌ
5XW2Z-500EEXW2Z-0500EE-Ｌ
7──XW2Z-0700EE-Ｌ
10──XW2Z-1000EE-Ｌ

纜線長L （m）

XW2R （PLC連接型） 種類 54

端子插入型

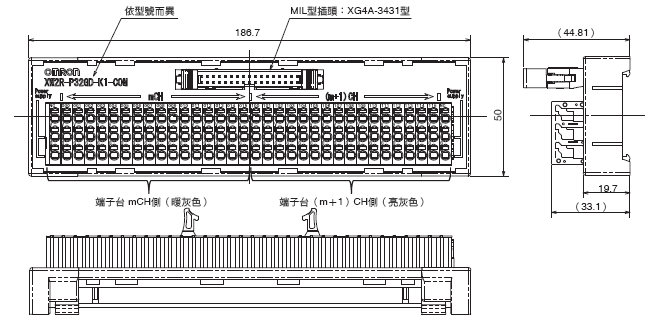

外觀I/O點數型號
3153_lu_29
32XW2R-P32GD-K1-COM

無電源端子

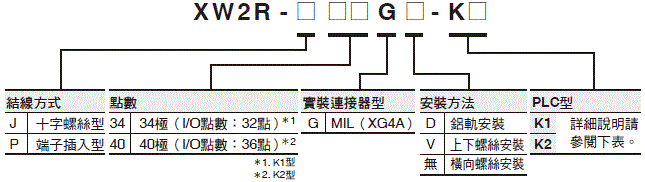

型號一覽

XW2R （PLC連接型） 種類 57

（株） Keyence製PLC型號選擇表

輸入輸出I/O點數模組(株) Keyence製PLC型號PLC連接型＊1連接電纜＊2
輸入32輸入輸出
單元		KV-C32XA、KV-C32XCXW2R-[]34GD-K1：1台XW2Z-[][][]EE：1條或/
XW2Z-[][][][]EE-L：1條
輸出KV-C32TA、KV-C32TC、
KV-C32TCP
KV-C32TD
輸入輸出KV-C32XTD
輸入64KV-C64XA、KV-C64XB、
KV-C64XC		XW2R-[]34GD-K1：2台XW2Z-[][][]EE：2條或/
XW2Z-[][][][]EE-L：2條
輸出KV-C64TA、KV-C64TC、
KV-C64TD、KV-C64TCP
────CPU模組KV-1000、KV-3000、
KV-5000、KV-5500		XW2R-[]40GD-K2：1台XW2Z-[][][]K：1條或/
XW2Z-[][][][]FF-L：1條

＊1.[]在此記載接線方法J、P。
＊2.[][][][]在此記載纜線長。

XW2Z-[][][]EE型、XW2Z-[][][][]EE-L型
連接器：MIL連接器34極-MIL連接器34極

外觀纜線長L(m)有隔離無隔離
型號型號
3153_lu_31
0.5XW2Z-050EEXW2Z-0050EE-Ｌ
1XW2Z-100EEXW2Z-0100EE-Ｌ
1.5XW2Z-150EEXW2Z-0150EE-Ｌ
2XW2Z-200EEXW2Z-0200EE-Ｌ
3XW2Z-300EEXW2Z-0300EE-Ｌ
5XW2Z-500EEXW2Z-0500EE-Ｌ
7──XW2Z-0700EE-Ｌ
10──XW2Z-1000EE-Ｌ

纜線長L （m）

XW2R （PLC連接型） 種類 61

XW2Z-[][][]K型、XW2Z-[][][][]FF-L型
連接器：MIL連接器40極-MIL連接器40極

外觀纜線長L(m)有隔離無隔離
型號型號
3153_lu_33
0.25XW2Z-C25K──
0.5XW2Z-C50KXW2Z-0050FF-L
1XW2Z-100KXW2Z-0100FF-L
1.5XW2Z-150KXW2Z-0150FF-L
2XW2Z-200KXW2Z-0200FF-L
3XW2Z-300KXW2Z-0300FF-L
5XW2Z-500KXW2Z-0500FF-L
7──XW2Z-0700FF-L
10XW2Z-010KXW2Z-1000FF-L

纜線長L（m）

XW2R （PLC連接型） 種類 63

十字螺絲型

外觀I/O點數(極數)型號*A尺寸(mm)
3153_lu_35
32(34)XW2R-J34GD-K1130.7
36(40)XW2R-J40GD-K2151.7
＊僅刊載鋁軌安裝型。螺絲安裝型的型號資訊請洽本公司。

端子插入型

外觀I/O點數(極數)型號*A尺寸(mm)
3153_lu_36
32(34)XW2R-P34GD-K198.5
36(40)XW2R-P40GD-K2113.5
＊僅刊載鋁軌安裝型。螺絲安裝型的型號資訊請洽本公司。

輸入機器連接用連接器XN2型 e-CON型連接器

感測器用

外觀極數型號
3153_lu_37
4XN2A-1470

中繼用

外觀極數型號
3153_lu_38
4XN2B-1470

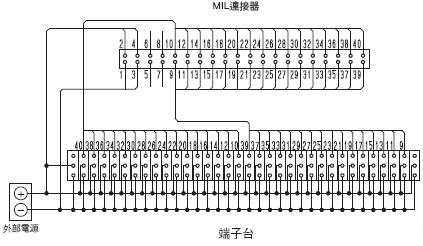

配線圖

OMRON製PLC連接型

附電源端子

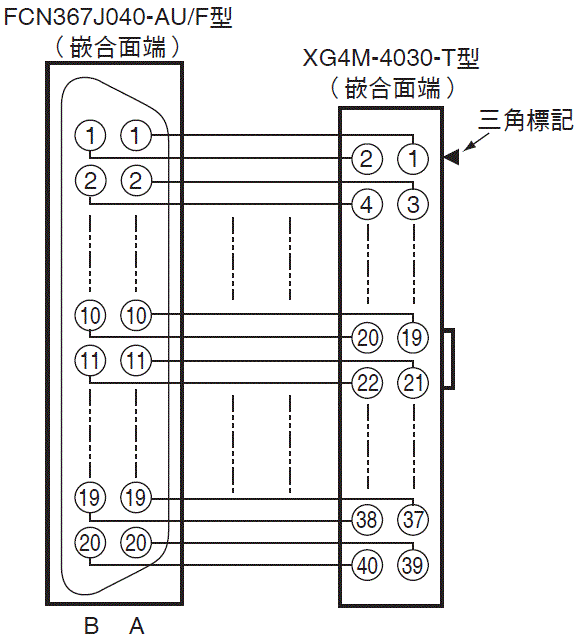

XW2Z-[][][]PF型、XW2Z-[][][][]BF-L型

連接器：富士通Component （株）製連接器40極-MIL連接器40極

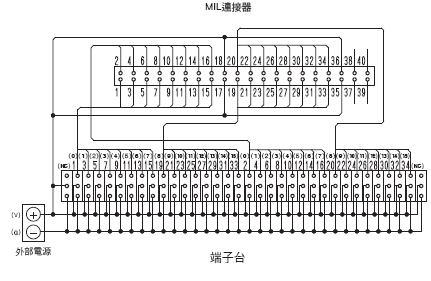

3153_lu_39

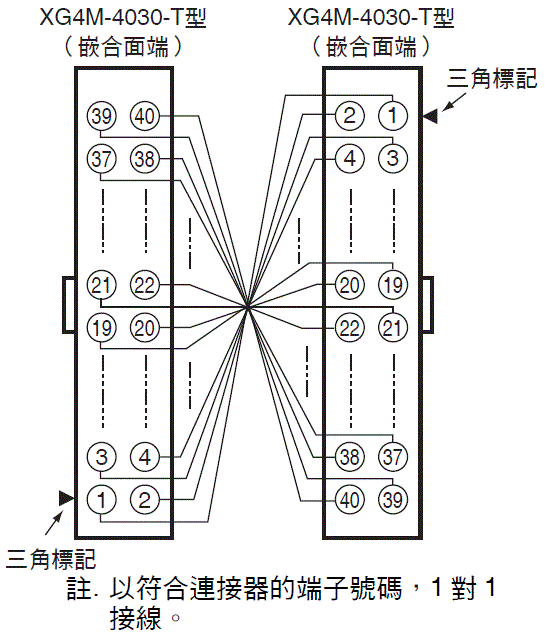

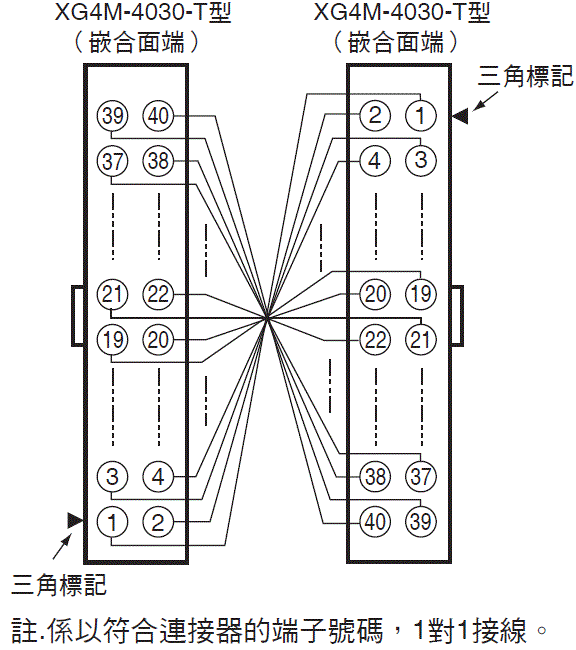

XW2Z-[][][]PM型、XW2Z-[][][][]FF-L型

連接器：MIL連接器40極-MIL連接器40極

3153_lu_40

三菱電機（株）製PLC連接型

附電源端子

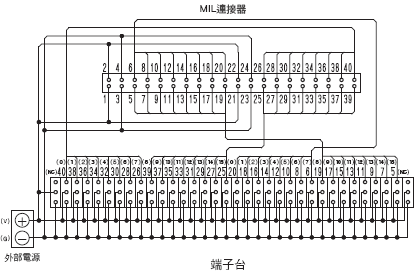

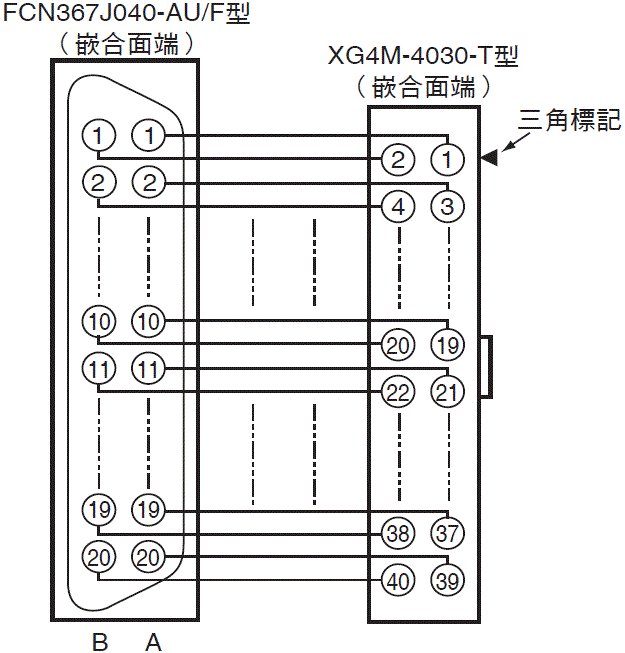

XW2Z-[][][]B型、XW2Z-[][][][]BF-L型

連接器：富士通Component （株）製連接器40極-MIL連接器40極

3153_lu_39

XW2Z-[][][]AA

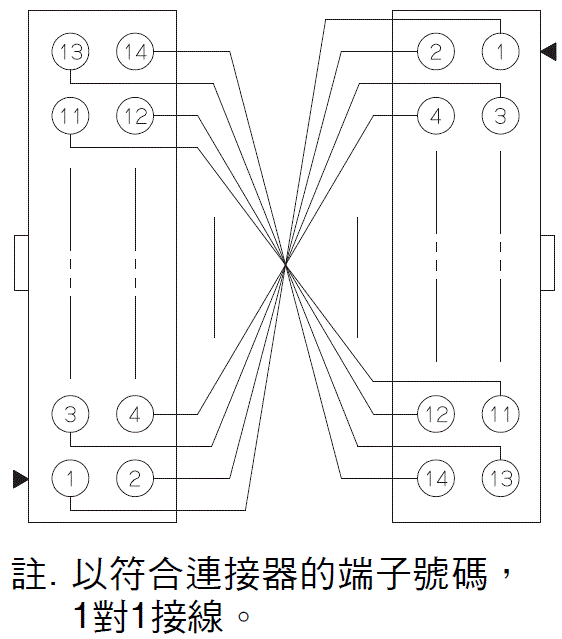

MIL連接器14極-MIL連接器14極

3153_lu_41

無電源端子

XW2Z-[][][]B型、XW2Z-[][][][]BF-L型

連接器：富士通Component （株）製連接器40極-MIL連接器40極

3153_lu_42

（株） Keyence製PLC連接型

附電源端子

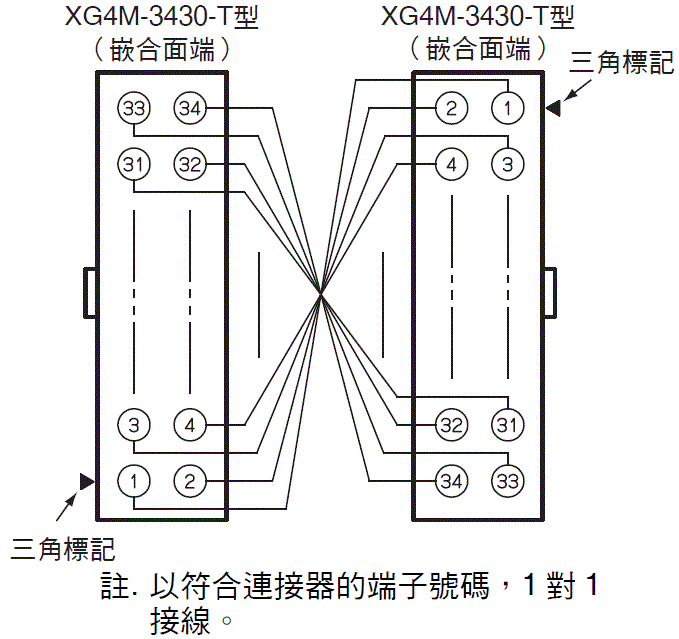

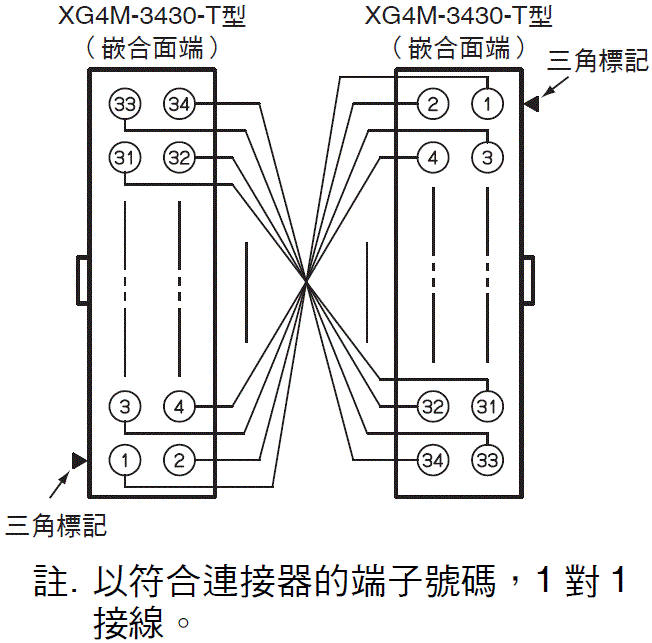

XW2Z-[][][]EE型、XW2Z-[][][][]EE-L型

連接器：MIL連接器34極-MIL連接器34極

3153_lu_43

無電源端子

XW2Z-[][][]EE型、XW2Z-[][][][]EE-L型

連接器：MIL連接器34極-MIL連接器34極

3153_lu_44

XW2Z-[][][]K型、XW2Z-[][][][]FF-L型

連接器：MIL連接器40極-MIL連接器40極

3153_lu_45

OMRON製PLC連接型

附電源端子

端子插入型

額定電流16點：1A/訊號、4A/共通
32點：1A/訊號、8A/共通
額定電壓DC24V
絕緣阻抗100MΩ min. (at 500 VDC)
耐電壓AC500V 1min (洩漏電流1mA以下)
使用環境溫度0～+55℃
適用電線適用電線範圍AWG24-14 (探棒端子)
AWG28-14 (絞線、單線)
(但是，絕緣體的外徑應小於φ4mm)
剝線長度AWG28～16：8～10mm
AWG14：9～10mm

e-CON型

額定電流電源端子台：4A/16點、8A/32點
連接器/e-CON：1A(但是e-CON依使用的電線決定)
額定電壓DC24V
絕緣阻抗100MΩ min. (at 500 VDC)
耐電壓AC500V 1min (洩漏電流1mA以下)
使用環境溫度0～+55℃
適用電線適用電線範圍AWG24-14 (探棒端子)
AWG28-14 (絞線)
AWG28-16 (單線)＊
(但是，絕緣體的外徑應小於φ4mm)
剝線長度AWG28～16：8～10mm
AWG14：9～10mm

＊電源用端子台的適用範圍。I/O連接器（e-CON）的適合電線範圍請參照型錄第27頁。
推薦的e-CON，請參照第27頁。

無電源端子

十字螺絲型

額定電流0.5A/訊號、4A/共通
額定電壓DC24V
絕緣阻抗100MΩ min. (at 500 VDC)
耐電壓AC500V 1min (洩漏電流1mA以下)
使用環境溫度0～+55℃
適用電線適用電線範圍AWG22-16 (圓形端子、Y端子)
AWG26-16 (絞線、單線)
剝線長度9mm
鎖緊扭力0.5N·m

一字螺絲型

額定電流0.5A/訊號、4A/共通
額定電壓DC24V
絕緣阻抗100MΩ min. (at 500 VDC)
耐電壓AC500V 1min (洩漏電流1mA以下)
使用環境溫度0～+55℃
適用電線適用電線範圍AWG22-16 (探棒端子)
AWG26-16 (絞線、單線)
剝線長度7mm
鎖緊扭力0.5～0.6N·m

端子插入型

額定電流0.5A/訊號、4A/共通
額定電壓DC24V
絕緣阻抗100MΩ min. (at 500 VDC)
耐電壓AC500V 1min (洩漏電流1mA以下)
使用環境溫度0～+55℃
適用電線適用電線範圍AWG24-14 (探棒端子)
AWG28-14 (絞線、單線)
(但是，絕緣體的外徑應小於φ4mm)
剝線長度AWG28～16：8～10mm
AWG14：9～10mm

三菱電機（株）製PLC連接型

附電源端子

XW2R-G32GD-M1-COM

額定電流電源端子台：8A 連接器：1A
額定電壓DC24V
絕緣阻抗100MΩ min. (at 500 VDC)
耐電壓AC500V 1min (洩漏電流1mA以下)
使用環境溫度0～+55℃
適用電線
(電源端子台)		適用電線範圍AWG24-14 (探棒端子)
AWG28-14 (絞線)
AWG28-16 (單線)
(但是，絕緣體外徑應低於φ4mm)
剝線長度AWG28～16：8～10mm、AWG14：9～10mm

XW2R-N08GD-COM

額定電流電源端子台：2A 連接器/e-CON：1A
(但是e-CON依使用的電線決定)
額定電壓DC24V
絕緣阻抗100MΩ min. (at 500 VDC)
耐電壓AC500V 1min (洩漏電流1mA以下)
使用環境溫度0～+55℃
適用電線
(電源端子台)		適用電線範圍＊AWG24-14 (探棒端子)、AWG28-14 (絞線)
AWG28-16 (單線)
(但是，絕緣體外徑應低於φ4mm)
剝線長度AWG28～16：8～10mm、AWG14：9～10mm

＊電源用端子台的適用範圍。I/O連接器（e-CON）的適合電線範圍請參照型錄第27頁。
推薦的e-CON，請參照第27頁。

端子插入型

額定電流1A/訊號、8A/共通
額定電壓DC24V
絕緣阻抗100MΩ min. (at 500 VDC)
耐電壓AC500V 1min (洩漏電流1mA以下)
使用環境溫度0～+55℃
適用電線適用電線範圍AWG24-14 (探棒端子)
AWG28-14 (絞線、單線)
(但是，絕緣體的外徑應小於φ4mm)
剝線長度AWG28～16：8～10mm
AWG14：9～10mm

無電源端子

十字螺絲型

額定電流0.5A/訊號、2A/共通
額定電壓DC24V
絕緣阻抗100MΩ min. (at 500 VDC)
耐電壓AC500V 1min (洩漏電流1mA以下)
使用環境溫度0～+55℃
適用電線適用電線範圍AWG22-16 (圓形端子、Y端子)
AWG26-16 (絞線、單線)
剝線長度9mm
鎖緊扭力0.5N·m

一字螺絲型

額定電流0.5A/訊號、2A/共通
額定電壓DC24V
絕緣阻抗100MΩ min. (at 500 VDC)
耐電壓AC500V 1min (洩漏電流1mA以下)
使用環境溫度0～+55℃
適用電線適用電線範圍AWG22-16 (探棒端子)
AWG26-16 (絞線、單線)
剝線長度7mm
鎖緊扭力0.5～0.6N·m

端子插入型

額定電流0.5A/訊號、2A/共通
額定電壓DC24V
絕緣阻抗100MΩ min. (at 500 VDC)
耐電壓AC500V 1min (洩漏電流1mA以下)
使用環境溫度0～+55℃
適用電線適用電線範圍AWG24-14 (探棒端子)
AWG28-14 (絞線、單線)
(但是，絕緣體的外徑應小於φ4mm)
剝線長度AWG28～16：8～10mm
AWG14：9～10mm

（株） Keyence製PLC連接型

附電源端子

端子插入型

額定電流1A/訊號、8A/共通
額定電壓DC24V
絕緣阻抗100MΩ min. (at 500 VDC)
耐電壓AC500V 1min (洩漏電流1mA以下)
使用環境溫度0～+55℃
適用電線適用電線範圍AWG24-14 (探棒端子)
AWG28-14 (絞線、單線)
(但是，絕緣體的外徑應小於φ4mm)
剝線長度AWG28～16：8～10mm
AWG14：9～10mm

無電源端子

十字螺絲型

額定電流1A
額定電壓AC/DC125V
絕緣阻抗100MΩ min. (at 500 VDC)
耐電壓AC500V 1min (洩漏電流1mA以下)
使用環境溫度0～+55℃
適用電線適用電線範圍AWG22-16 (圓形端子、Y端子)
AWG26-16 (絞線、單線)
剝線長度9mm
鎖緊扭力0.5N·m

端子插入型

額定電流1A
額定電壓AC/ DC125V
絕緣阻抗100MΩ min. (at 500 VDC)
耐電壓AC500V 1min (洩漏電流1mA以下)
使用環境溫度0～+55℃
適用電線適用電線範圍AWG24-14 (探棒端子)
AWG28-14 (絞線、單線)
(但是，絕緣體的外徑應小於φ4mm)
剝線長度AWG28～16：8～10mm
AWG14：9～10mm

輸入機器連接用連接器XN2型 e-CON型連接器

額定電流3A/極(使用AWG20電線時)、2A/極(使用AWG22電線時)
1A/極(使用AWG24電線時)、0.5A/極(使用AWG26、28電線時)
額定電壓DC32V
接觸阻抗30mΩ以下(DC20mV以下、100mA以下時)
絕緣阻抗103MΩ min. (at 500 VDC)
耐電壓AC1,000V 60秒(洩漏電流1mA以下)
插拔次數50次
使用溫度範圍-30～+75℃ ＊
適用電線適用電線0.08mm2 (AWG28)～0.5mm2 (AWG20)
但是，電線被覆外徑應小於徑φ1.5

＊使用溫度範圍，受到纜線最高使用溫度限制

（單位：mm）

OMRON製PLC連接型

附電源端子

端子插入型

型號A尺寸(mm)
XW2R-P16GD-C1-COM98.5
XW2R-P16GD-C3-COM
XW2R-P32GD-C1-COM186.7
XW2R-P32GD-C2-COM
XW2R-P32GD-C3-COM
XW2R-P32GD-C4-COM

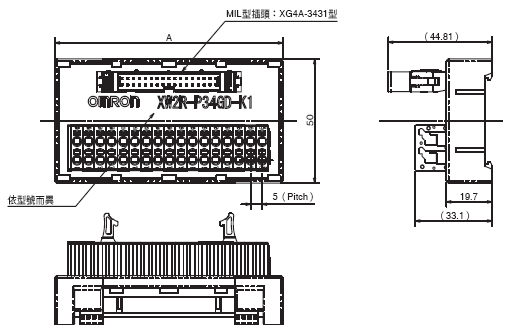

XW2R （PLC連接型） 外觀尺寸 3

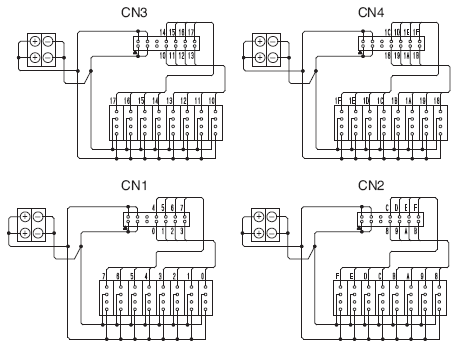

接線圖

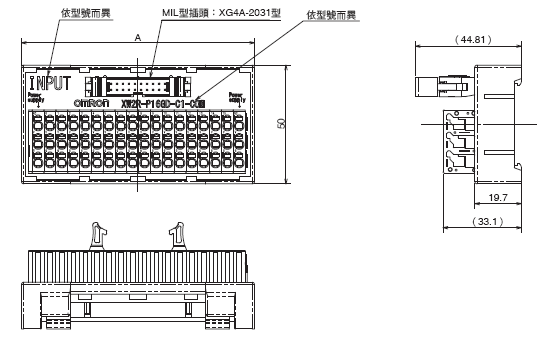

XW2R-P16GD-C1-COM型

XW2R （PLC連接型） 外觀尺寸 4

XW2R-P16GD-C3-COM型

XW2R （PLC連接型） 外觀尺寸 5

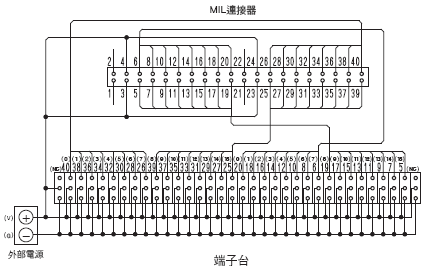

XW2R-P32GD-C1-COM型

XW2R （PLC連接型） 外觀尺寸 6

XW2R-P32GD-C2-COM型

XW2R （PLC連接型） 外觀尺寸 7

XW2R-P32GD-C3-COM型

XW2R （PLC連接型） 外觀尺寸 8

XW2R-P32GD-C4-COM型

XW2R （PLC連接型） 外觀尺寸 9

e-CON型

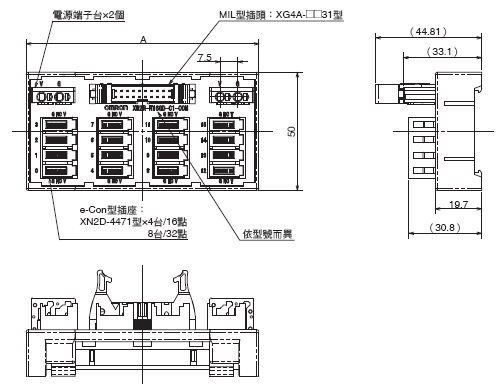

型號A尺寸(mm)
XW2R-N16GD-C1-COM98.5
XW2R-N32GD-C1-COM186.7
XW2R-N32GD-C2-COM

XW2R （PLC連接型） 外觀尺寸 10

接線圖

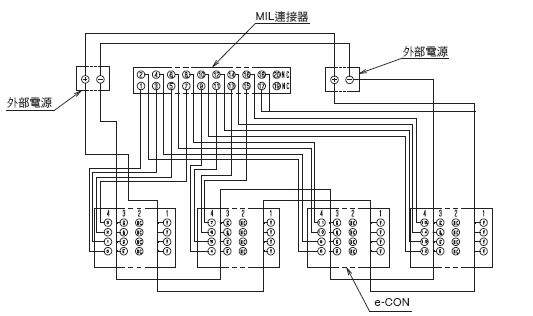

XW2R-N16GD-C1-COM型

XW2R （PLC連接型） 外觀尺寸 11

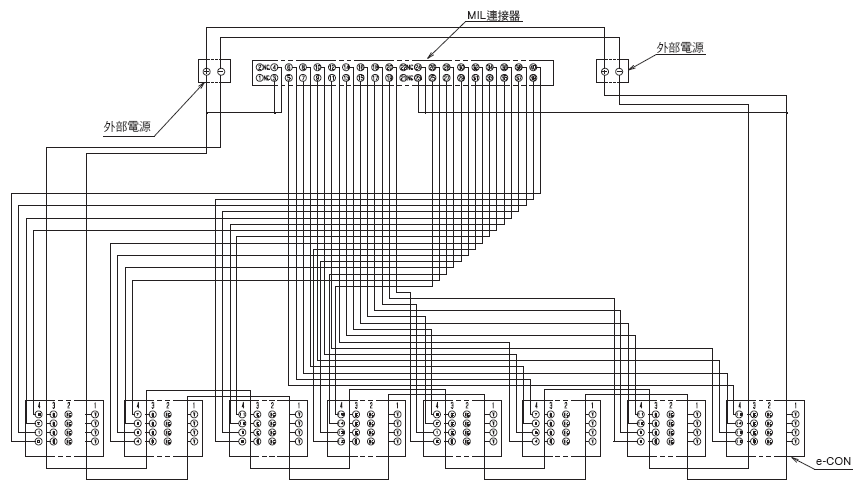

XW2R-N32GD-C1-COM型

3153_dm_10

XW2R-N32GD-C2-COM型

3153_dm_11

無電源端子

十字螺絲型

XW2R （PLC連接型） 外觀尺寸 15

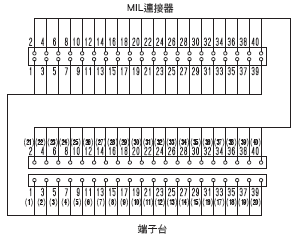

接線圖

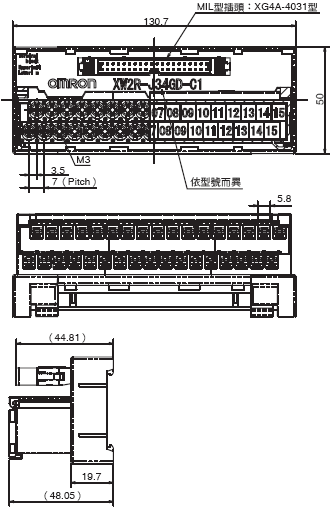

XW2R-J34GD-C1型

XW2R （PLC連接型） 外觀尺寸 16

XW2R-J34GD-C2型

XW2R （PLC連接型） 外觀尺寸 17

XW2R-J34GD-C3型

XW2R （PLC連接型） 外觀尺寸 18

XW2R-J34GD-C4型

XW2R （PLC連接型） 外觀尺寸 19

一字螺絲型

XW2R （PLC連接型） 外觀尺寸 20

接線圖

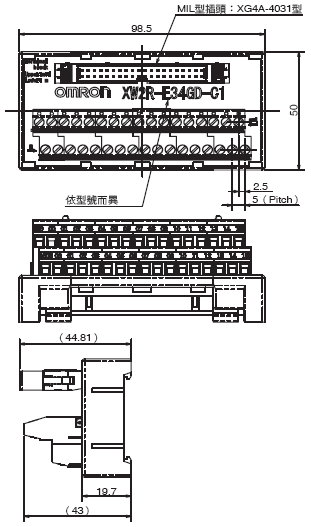

XW2R-E34GD-C1型

XW2R （PLC連接型） 外觀尺寸 21

XW2R-E34GD-C2型

XW2R （PLC連接型） 外觀尺寸 22

XW2R-E34GD-C3型

XW2R （PLC連接型） 外觀尺寸 23

XW2R-E34GD-C4型

XW2R （PLC連接型） 外觀尺寸 24

端子插入型

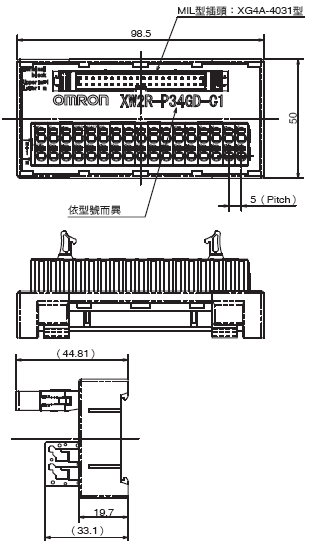

XW2R （PLC連接型） 外觀尺寸 25

接線圖

XW2R-P34GD-C1型

XW2R （PLC連接型） 外觀尺寸 26

XW2R-P34GD-C2型

XW2R （PLC連接型） 外觀尺寸 27

XW2R-P34GD-C3型

XW2R （PLC連接型） 外觀尺寸 28

XW2R-P34GD-C4型

XW2R （PLC連接型） 外觀尺寸 29

三菱電機（株）製PLC連接型

附電源端子

XW2R-G32GD-M1-COM

XW2R （PLC連接型） 外觀尺寸 31

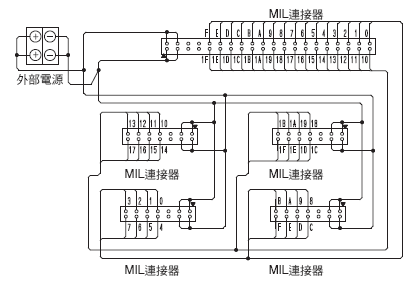

接線圖

XW2R （PLC連接型） 外觀尺寸 32

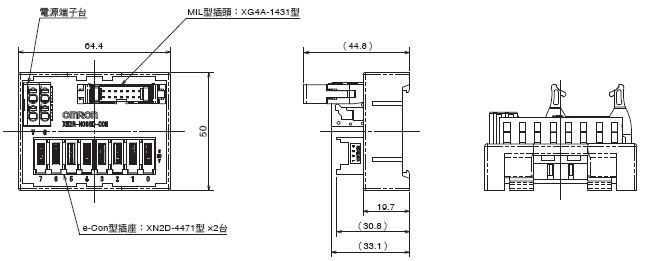

XW2R-N08GD-COM

3153_dm_29

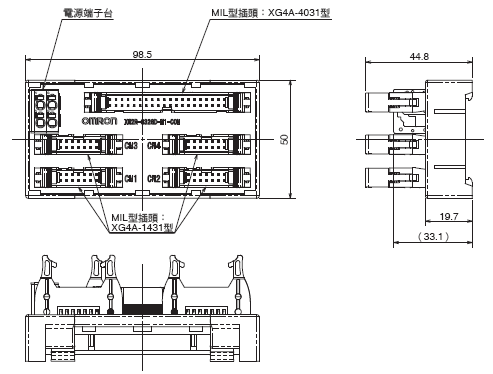

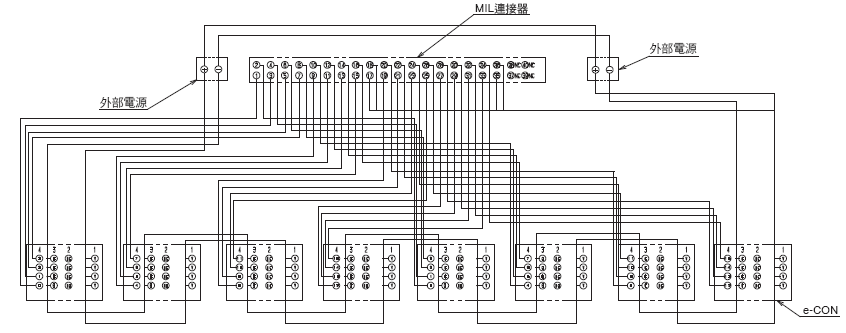

與XW2R-G32GD-M1-COM型和XW2R-N08GD-COM型×4台組合使用時，e-CON部的位址配置

XW2R （PLC連接型） 外觀尺寸 34

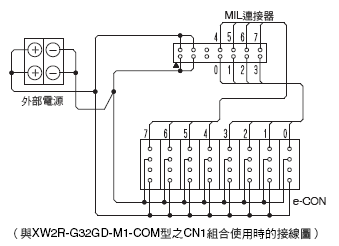

接線圖

XW2R （PLC連接型） 外觀尺寸 35

端子插入型

XW2R （PLC連接型） 外觀尺寸 36

接線圖

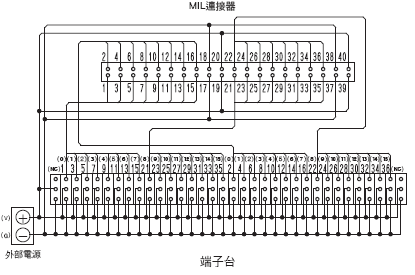

XW2R-P32GD-M1-COM型

XW2R （PLC連接型） 外觀尺寸 37

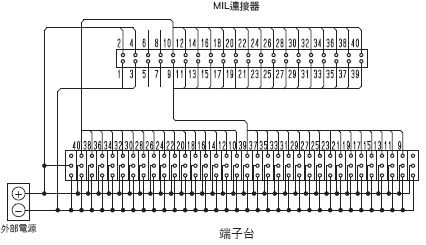

XW2R-P32GD-M2-COM型

XW2R （PLC連接型） 外觀尺寸 38

無電源端子

十字螺絲型

XW2R （PLC連接型） 外觀尺寸 40

接線圖

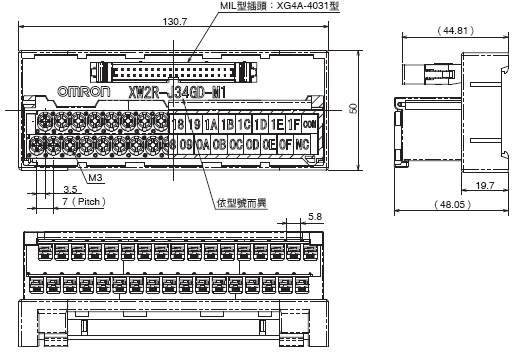

XW2R-J34GD-M1型

XW2R （PLC連接型） 外觀尺寸 41

XW2R-J34GD-M2型

XW2R （PLC連接型） 外觀尺寸 42

一字螺絲型

XW2R （PLC連接型） 外觀尺寸 43

接線圖

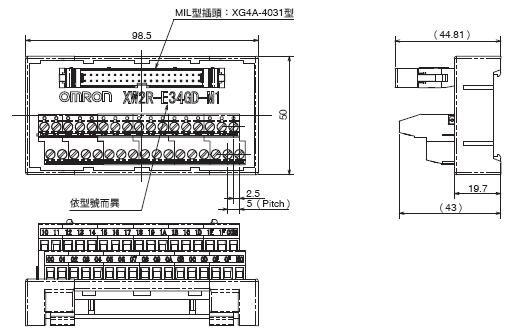

XW2R-E34GD-M1型

XW2R （PLC連接型） 外觀尺寸 44

XW2R-E34GD-M2型

XW2R （PLC連接型） 外觀尺寸 45

端子插入型

XW2R （PLC連接型） 外觀尺寸 46

接線圖

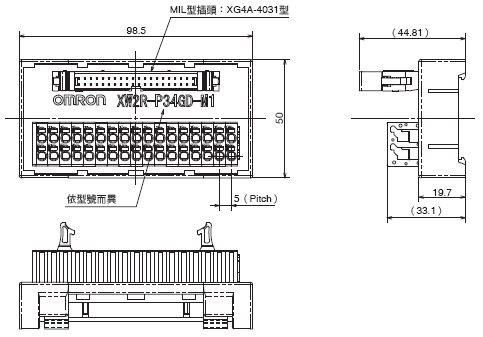

XW2R-P34GD-M1型

XW2R （PLC連接型） 外觀尺寸 47

XW2R-P34GD-M2型

XW2R （PLC連接型） 外觀尺寸 48

Keyence製PLC連接型

附電源端子

端子插入型

3153_dm_44

接線圖

XW2R-P32GD-K1-COM型

XW2R （PLC連接型） 外觀尺寸 52

無電源端子

十字螺絲型

XW2R （PLC連接型） 外觀尺寸 54

接線圖

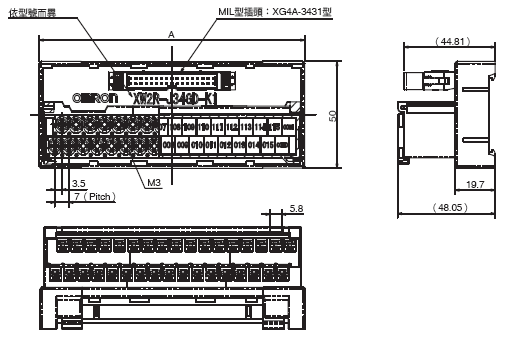

XW2R-J34GD-K1型

XW2R （PLC連接型） 外觀尺寸 55

XW2R-J40GD-K2型

XW2R （PLC連接型） 外觀尺寸 56

端子插入型

XW2R （PLC連接型） 外觀尺寸 57

接線圖

XW2R-P34GD-K1型

XW2R （PLC連接型） 外觀尺寸 58

XW2R-P40GD-K2型

XW2R （PLC連接型） 外觀尺寸 59

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。

型錄名稱 型錄編號
[容量] 		更新日期
XW2R ( PLC連接型 ) 規格說明書 -
[11283KB] 		2018年5月16日
20180516
XW2R ( PLC連接型 ) 規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。

Catalog Name Catalog Number
[size] 		Last Update
XW2R (PLCs) Data Sheet -
[12001KB] 		May 06, 2021
20210506
XW2R (PLCs) Data Sheet
XW2R Series Catalog G077-E1-06
[19612KB] 		Sep 21, 2022
20220921
XW2R Series Catalog
Table of PLC I/O Unit Connection Correspondance G154-E1-01
[1466KB] 		Oct 11, 2022
20221011
Table of PLC I/O Unit Connection Correspondance
如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

其他產品

更多案例 更多產品 TOP
