| 形狀 | 感測距離 | 型號 |
|---|---|---|
 |
5～100mm | ZJ-SD100 |
ZJ-SD
產品特色
完成「靜電可視化」的目標，智慧靜電感測器。
小型感測頭設置智慧型數位放大器，可持續地測量工件的帶電量
可輕易進行多點測量，並將靜電量記錄於電腦
業界最高等級的長距離、高精度測量
本體
感測器部
放大器部
| 形狀 | 導線長度 | 電源 | 輸出方式 | 型號 |
|---|---|---|---|---|
 |
2m | DC | NPN輸出 | ZJ-SDA11 |
選購品（另售）
計算單元
| 形狀 | 型號 |
|---|---|
 |
ZX-CAL2 |
電腦連接用測量資料顯示工具「SmartMonitor」
| 形狀 | 名稱 | 型號 |
|---|---|---|
 |
通訊介面模組 | ZJ-SF11 |
前置放大器安裝金具
| 形狀 | 型號 | 備註 |
|---|---|---|
 |
ZX-XBT1 | 附屬於各感測頭 |
 |
ZX-XBT2 | 鋁軌安裝用 |
雙接頭連接線（延長用）
| 導線長度 | 型號 | 數量 |
|---|---|---|
| 1m | ZX-XC1A | 1條 |
| 4m | ZX-XC4A | |
| 8m | ZX-XC8A |
距離修正時感測頭安裝金具
| 形狀 | 型號 | 備註 |
|---|---|---|
 |
ZJ-XBU1 | 用於修正變位感測器的距離 |
感測器部
| 型號 | ZJ-SD100 |
|---|---|
| 適用放大器模組 | ZJ-SDA11 |
| 感測距離 | 5～100mm |
| 測量電壓 | 標準模式： ±50kV、高精度模式： ±5kV以下 ＊1 |
| 顯示解析度 | 標準模式： 10V、高精度模式： 1V ＊2 |
| 線性 ＊3 | ±5%F.S. ＊4 |
| 應答時間 | 20ms |
| 環境溫度範圍 | 動作時、保存時：0～+50°C (不可結冰、結露) |
| 環境濕度範圍 | 動作時、保存時：35～85%RH (不可結露) |
| 耐電壓 | AC1,000V 50/60Hz 1min ＊5 |
| 耐振動 | 感測頭： 10～55Hz 重複振幅3mm X、Y、Z各方向45min、 前置放大器： 10～55Hz 重複振幅1.5mm X、Y、Z各方向2H |
| 保護構造 | IP20 |
| 連接方式 | 接頭中繼型(標準導線長2m) |
| 重量(包裝狀態) | 約150g |
| 材質 | 感測頭本體： SUS 前置放大器： PC |
| 附屬品 | 使用說明書、放大器安裝金具(ZX-XBT1型) |
＊1. 即使在測量電壓範圍內，當與檢測物體間之距離較短時，測量值仍有可能達到飽和。
此時，顯示值幾乎不會有變化。 請以測量面間的距離（mm）×1kV作為基準使用。
＊2. 連接放大器模組（ZJ-SDA11型）時可讀取的最小值。
＊3. 環境溫度保持為25°C定值時
＊4. 感測距離為10mm、測量電壓為－5～＋5kV時
＊5. 使用前置放大器時（感測頭除外）
此時，顯示值幾乎不會有變化。 請以測量面間的距離（mm）×1kV作為基準使用。
＊2. 連接放大器模組（ZJ-SDA11型）時可讀取的最小值。
＊3. 環境溫度保持為25°C定值時
＊4. 感測距離為10mm、測量電壓為－5～＋5kV時
＊5. 使用前置放大器時（感測頭除外）
放大器部
| 型號 | ZJ-SDA11 |
|---|---|
| 測量週期 | 1ms |
| 平均值設定 ＊1 | 1/2/4/8/16/32/64/128/256/512/1,024 回 |
| 線性輸出 ＊2 | 電流輸出時： 4～20mA/F.S. 最大負載電阻300Ω 電壓輸出時： ±4V、(±5V、1～5V ＊3) 輸出阻抗100Ω |
| 判斷輸出 (OPE1、OPE2、OPE3： 3輸出) |
NPN電晶體輸出 DC30V 20mA max. 殘留電壓1.2V以下 |
| bank shift輸入/歸零輸入 時序輸入/復歸輸入 |
ON時： 0V短路或1.5V以下 OFF時： 開路(漏電流 0.1mA以下) |
| 功能 |
顯示測量值/反向顯示/刻度調整/峰值和谷值保持/遠距補正功能/顯示現在值/ 顯示位數限制/重點監控/屏蔽保持/感測區補正功能/輸出值顯示/歸零/線性輸出補正/ 遠距觸發/報警輸出/顯示設定值/歸零記憶/峰值保持/延遲記憶/模式切換功能/ 解析度顯示/各種計時器/谷值保持/延遲時間設定/致能顯示/初始化/採樣記憶/ 時序輸入/歸零顯示/教導功能/峰對峰/按鍵鎖定功能/判斷輸出顯示/ 直接門檻值設定/保持/箝位值設定/ECO模式/應差調整/保持平均值/高精度測量模式 |
| 指示燈 | 動作指示燈： OPE1 (橘色)、OPE2 (綠色)、OPE3 (黃色)、7段顯示器主顯區(紅色)、 7段顯示器子顯區(黃色)、Power (綠色)、歸零(綠色)、致能指示(綠色) |
| 電源電壓 | DC24V±10% 漣波(p-p) 10%以下 |
| 消耗電流 | 電源電壓24V時、消耗電流140mA以下 |
| 環境溫度範圍 | 動作時、保存時：0～+50°C (不可結冰、結露) |
| 環境濕度範圍 | 動作時、保存時：35～85%RH (不可結露) |
| 絕緣阻抗 | 20MΩ(at 500 VDC) |
| 耐電壓 | AC1,000Ｖ 50/60Hz 1min |
| 衝擊(耐久性) | 300m/s2 6方向 各3次(上下、左右、前後) |
| 振動(耐久性) | 10～150Hz (重複振幅0.7mm) X、Y、Z 各方向80min |
| 連接方式 | 出線型(標準導線長2m) |
| 重量(包裝狀態) | 約350ｇ |
| 材質 | 外殼：polybutylene terephthalate，外蓋：聚碳酸酯 |
| 附屬品 | 使用說明書 |
＊1. 線性輸出之應答速度，是以（測量週期） × （設定平均次數＋1次）算得。
判斷輸出之應答速度則是以（測量週期） × （設定平均次數＋1次）算得。
＊2. 電流與電壓是利用位於放大器模組底面的開關進行切換。
＊3. 可在重點監控功能中設定。
判斷輸出之應答速度則是以（測量週期） × （設定平均次數＋1次）算得。
＊2. 電流與電壓是利用位於放大器模組底面的開關進行切換。
＊3. 可在重點監控功能中設定。
（單位：mm）
無指定尺寸公差：公差等級IT16
本體

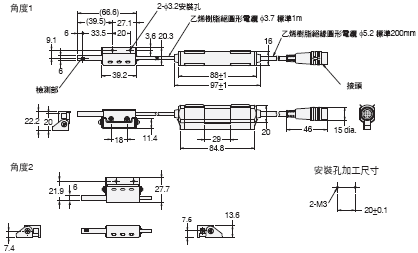

感測器部
ZJ-SD100型

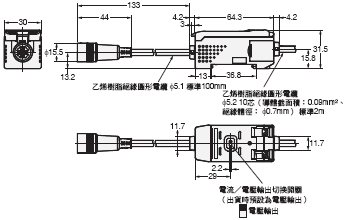

放大器部
ZJ-SDA11型
ZX-XBT1型
ZX-XBT2型
選購品 （另售）

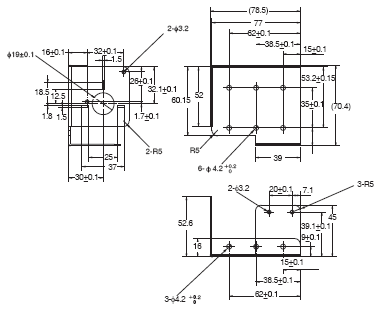

距離修正時感測頭安裝金具
ZJ-XBU1型

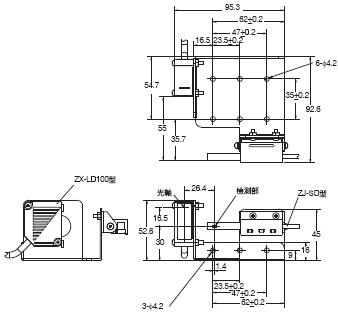

ZX-LD100型 感測頭尺寸

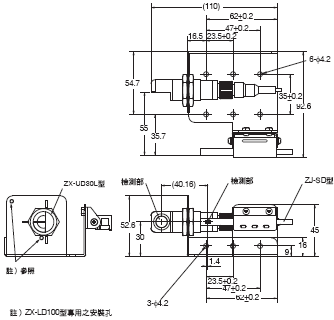

ZX-UD30L型 感測頭尺寸
