| 外觀 | 全長 | 有效除電距離 | 型號 |
|---|---|---|---|
 |
370mm | 500mm | ZJ-BAS050 |
| 450mm | 580mm | ZJ-BAS058 | |
| 610mm | 740mm | ZJ-BAS074 | |
| 770mm | 900mm | ZJ-BAS090 | |
| 1,170mm | 1,300mm | ZJ-BAS130 | |
| 1,410mm | 1,540mm | ZJ-BAS154 |
ZJ-BAS
產品特色
同級最高水準的真正除電功能
利用偵測和可調整式交流系統達成高速且細緻的除電功能。
採用連接構造，大範圍均勻除電。
數位式靜電顯示，輕鬆準確設定。
本體
電源導線
| 外觀 | 種類 | 導線長 | 型號 |
|---|---|---|---|
 |
單側接頭型 (附1個磁鐵濾波環 (φ30X39mm)) |
2m | ZJ-BAS-MC02A |
| 5m | ZJ-BAS-MC05A | ||
| 10m | ZJ-BAS-MC10A | ||
| 15m | ZJ-BAS-MC15A | ||
| 20m | ZJ-BAS-MC20A | ||
 |
兩側接頭型 (附1個磁鐵濾波環 (φ30X39mm)) |
2m | ZJ-BAS-MC02B |
| 5m | ZJ-BAS-MC05B | ||
| 10m | ZJ-BAS-MC10B | ||
| 15m | ZJ-BAS-MC15B | ||
| 20m | ZJ-BAS-MC20B | ||
 |
本體連結用 | 710mm | ZJ-BAS-MC07RB |
| 790mm | ZJ-BAS-MC08RB | ||
| 950mm | ZJ-BAS-MC09RB | ||
| 1,110mm | ZJ-BAS-MC11RB | ||
| 1,510mm | ZJ-BAS-MC15RB | ||
| 1,750mm | ZJ-BAS-MC17RB |
I / O連接線
| 外觀 | 導線長 | 型號 |
|---|---|---|
 |
2m | ZJ-BAS-FC02A |
| 5m | ZJ-BAS-FC05A | |
| 10m | ZJ-BAS-FC10A | |
| 15m | ZJ-BAS-FC15A | |
| 20m | ZJ-BAS-FC20A |
AC變壓器
| 外觀 | 規格 | 型號 |
|---|---|---|
 |
IN 100～240VAC OUT 24VDC×2處 |
ZJ-BAS-PS01 |
連接金具套件
| 外觀 | 內容 | 型號 |
|---|---|---|
 |
連接金具套件(1個) φ6彎管進氣接頭(2個) |
ZJ9-BAS-L01 |
放電探針模組
| 外觀 | 種類 | 型號 |
|---|---|---|
 |
5支裝 | ZJ9-BAS-NT105 |
| 10支裝 | ZJ9-BAS-NT110 |
本體
| 型號 | ZJ-BAS050 | ZJ-BAS058 | ZJ-BAS074 | ZJ-BAS090 | ZJ-BAS130 | ZJ-BAS154 | |
|---|---|---|---|---|---|---|---|
| 本體長度(mm) | 370 | 450 | 610 | 770 | 1,170 | 1,410 | |
| 有效除電距離(mm)＊1 | 500 | 580 | 740 | 900 | 1,300 | 1,540 | |
| 電源電壓 | DC24V±10% 漣波(p-p) 10%以下 | ||||||
| 消耗電流 | 520mA max. (放電頻率 0.08～0.5Hz：400mA (TYP.)、1～10Hz：350mA (TYP.)、 20～40Hz：300mA (TYP.)) |
||||||
| 放電方式 | 偵測和可調整式交流系統 | ||||||
| 放電電壓 | 6.5kV P-P | ||||||
| 放電探針 | 靜電探針 | ||||||
| 建議設置距離 | 50～2000mm | ||||||
| 電離子平衡 ＊2 | ±30V以下 | ||||||
| 電源連接器 | 模組型8PIN連接器(本體配置2處) | ||||||
| 進氣口 | 6φ單鍵聯結器(配置在本體兩端) | ||||||
| 最大氣壓 | 0.3MPa max. | ||||||
| 外部輸入 輸出 |
輸入 | 放電停止輸入 ＊DC12～24VON 輸入阻抗 8.2kΩ | |||||
| 輸出 | 放電停止輸出/靜電消除輸出/警報輸出/高壓異常輸出 ＊前感式MOS繼電器訊號輸出 DC24V、100mA max. |
||||||
| 顯示 | 7段LED顯示器 | ||||||
| ID號碼設定 | 001～050 | ||||||
| 靜電平衡調節功能 | 有 | ||||||
| 最多連結台數 | 7台 | ||||||
| 材質 | 本體：ABS樹脂 對向電極：不銹鋼 | ||||||
| 環境溫度範圍 | 動作時：+10～+40℃、保存時：0～+40℃ (不可結冰結露) | ||||||
| 環境濕度範圍 | 動作時：35～65%RH、保存時：35～85%RH (不可結露) | ||||||
| 重量(僅本體) | 約0.58kg | 約0.64kg | 約0.8kg | 約0.94kg | 約1.28kg | 約1.5kg | |
| 附屬品 | 安裝金具：2個、螺絲(M4)：2個、使用說明書 | 安裝金具：2個、 螺絲(M4)：2個、 中間支架：1個、使用說明書 |
|||||
＊1. 測量條件
設置距離：50mm
空氣流量：1L/min 每1孔
頻率：10Hz
平板監測儀：150X150 20pF
除電時間（＋1000V→＋100V／－1000V→－100V）：1s以下）
設置距離：50mm
空氣流量：1L/min 每1孔
頻率：10Hz
平板監測儀：150X150 20pF
除電時間（＋1000V→＋100V／－1000V→－100V）：1s以下）
＊2. 測量條件
設置距離：300mm
空氣流量：1L/min 每1孔
頻率：10Hz
平板監測儀：150X150 20pF
設置距離：300mm
空氣流量：1L/min 每1孔
頻率：10Hz
平板監測儀：150X150 20pF
AC變壓器
| 型號 | ZJ-BAS-PS01 |
|---|---|
| 輸入電壓 | AC100～240V |
| 輸入電流 | 1.2A max. |
| 輸出電壓 | DC24V |
| 輸出電流 | 3.75A max. |
| 輸出連接埠數 | 2埠 |
| 產品結構 | 變壓器盒、AC變壓器、AC電源線 |
| 重量(不含包裝) | 變壓器盒：約30g AC變壓器：約475g AC電源線：約260g |
（單位：mm）
無指定尺寸公差：公差等級IT16

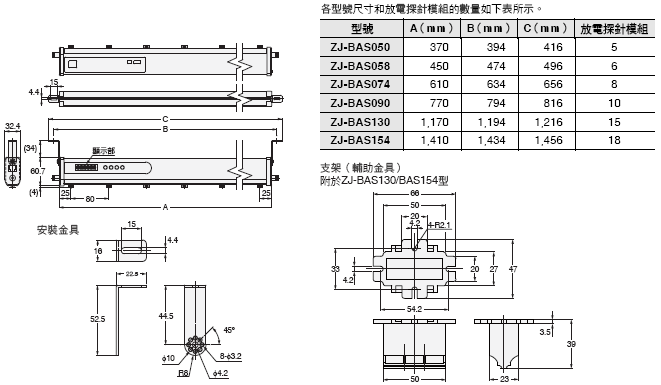

本體
電源導線
ZJ-BAS-MC[][]A型
ZJ-BAS-MC[][]B/MC[][]RB型
I / O連接線
ZJ-BAS-FC[][]A型
AC變壓器（變壓器盒）
ZJ-BAS-PS01型

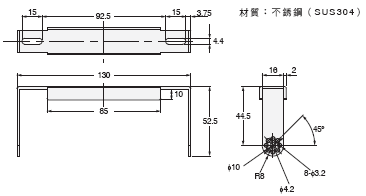

連接金具
ZJ9-BAS-L01型
